[Tuto] Changer amortisseurs arrière

Message non lupar Omega3 » 20 mars 2011, 18:13

Bonjour à tous ;)

Voici comment changer ses amortisseurs arrière sur son bon vieux Espace 1.
Rien de bien compliqué, pas besoin d'outils spéciaux, il faut juste que la voiture soient sur ses roues (pont à 4 colonnes ou rampes posées au sol)

Première difficulté pour moi. Pas de rampes, ni de pont. Je trouve un alternative: Un petit caniveau qui fera l'affaire pour me permettre de passer dessous:


Voilà le vieil amortisseur à changer. Il était temps ca mon "camion" faisait sérieusement le "yoyo" derrière, un vrai manège ! :lol:




Voilà l'outillage dont ont aura besoin, rien de bien difficile à trouver:
- Un burin
- Une clé plate ou coudée de 16 (pour l'écrou supérieur)
- Un cliquet et une douille de 13 (pour l'écrou inférieur)
- Une clé Alen de 8-5/16
- Un marteau (au cas ou, pour sortir les boulons des axes)


On repère l'orifice par lequel passe l'axe du boulon supérieur de l'amortisseur


------------------------------------------------------------------------------------------------------------------------------------------
1°/Démontage:


Allez, on attaque !

On commence par desserrer l'écrou inférieur (cliquet et douille de 13) sans l'enlever complètement.



On en profite pour repérer l'ordre d'emplacement des rondelles, pour ne pas se tromper au remontage:



On deserre l'écrou supérieur (clé plate ou coudée de 16). Si jamais tout tourne, ce qui sera le cas, on bloque à l'éxterieur le boulon à l'aide de la clé Alen 8-5/16:




Voilà, plus qu'à repousser le boulon d'axe vers l'extérieur toujours avec la clé Alen:



Au passage, j'en profite pour donner un coup de WD40 sur les écous, rondelles et boulons:



Vue du boulon inférieur de l'amortissaur et de la position des 2 rondelles:




Après avoir ôter le boulon supérieur, on retire la partie inférieure de l'amortisseur à l'aide du burin, en le faisant glisser sur son axe:




Voilà, plus qu'à sortir l'ancien amortisseur, lequel je pense est d'origine (20 ans de bons et loyaux services), paix à son âme... :lol:



------------------------------------------------------------------------------------------------------------------------------------------------------------------------

2°/Remontage:

On va maintenant préparer l'amortisseur tout neuf sorti de sa boite:



Avant le montage, on va faire un peu d'exercice en le comprimant plusieurs fois, posé verticalement sur le sol. un, deeeeeux ! un deeeeux !! :mrgreen:







On mets en place la partie supérieure, le boulon, l'écrou, sans oublier la rondelle, sans le serrer pour l'instant:






Maintenant, on comprime la partie inférieure (oupss, j'ai oublié de nettoyer l'axe....), ce n'ai pas trop dûr, tout se passe bien:




On replace le boulon et les rondelles dans le bon ordre s'il vous plaît:





Voilà, plus qu'à serrer l'écrou supérieur et le boulon inférieur définitivement, c'est terminé !


Et surtout, n'oubliez pas de refaire le réglage de vos feux avant !!, car forcément, ca a bougé.

-----------------------------------------------------------------------------------------------------------------------------------

Couple de serrage: (RTA: "'Renault Espace essence et diesel depuis 1984"):

- Fixation supérieure d'amortisseur: 5

- Fixation inférieure d'amortisseur: 2.5


----------------------------------------------------------------------------------------------------------------------------------


Voilà, j'espère que ce tuto servira à quelqu'un ;)
Espace I Phase 2 Turbo DX 2.1L - 18/01/1991 - Moteur J8S - 153000...heu maintenant 262000 Kms - Type: VF8J115050R704287 Image
Un 3 me fait de plus en plus envie... :)

Avatar du membre
Pilou29
Site Admin
Site Admin
Messages : 10493
Enregistré le : 10 janv. 2008, 23:37
: : :
Modèle : [Espace I 2.0 carburateur]
Finition : TSE
Année : 1984
: : :
2ème modèle : [Espace III 2.0 16V BVA]
finition : Privilège
Année : 2001
: : :
3ème modèle : [Avantime 2.0T BVM]
Finition : Privilège
Année : 2002

Re: [TUTO] Changer amortisseurs arrière

Message non lupar Pilou29 » 21 mars 2011, 00:45

Merci pour ce tuto, je pense qu'il va me servir un de ces jours !
Espace I 2000 TSE (futur collector :lol: N° 2298 de septembre 1984 - le bonheur : pas d'électronique, ou presque )
Image_____Image_____Image
Espace II V6 Auto 1996 Bleu Boite HS :( (Vendu !)
Espace III Privilège 2.0 16v Proactive 2001
Le petit dernier : Avantime V6 Privilège

Avatar du membre
pontiac
Fou (folle) du volant
Fou (folle) du volant
Messages : 19755
Enregistré le : 06 juil. 2006, 10:13
: : :
Modèle : [Espace II 2.2 BVM]
Finition : Cyclade
Année : 1995
: : :
2ème modèle : [Espace II 2.2 BVM]
finition : Cyclade
Année : 1996
: : :
3ème modèle : [Autre]
Finition : [Autre]
Année : [Autre véhicule]
Localisation : En contrée Viking
Contact :

Re: [TUTO] Changer amortisseurs arrière

Message non lupar pontiac » 21 mars 2011, 07:37

Salut,

Bien vu, bravo :wink:

Il n'y a rien de sorcier a faire... mais c'est clair... cela va en aider quelques uns ( surtout les "mains gauches" :D )
Espace II 2.2i ( J7T773 ) Cyclade équipé Grand Écran, 09/1995 200000 280000Km ( bientôt un remplaçant... )
Injection Deka Siemens ( injecteurs 854714 mono-jet 863409 multi-jet autres modèles en test !), "débridé", 100% E85 sans modifs

Le remplaçant est arrivé, un RT de 08/1996, 120251Km, remise en beauté en cours...
Twingo 1.2 16V 12/2001 moteur D4F neuf 0km 75cv boite quickshift ( même daube que l'easy ) => passée en 5 manuelle
Mon dernier plaisir ( besoin professionnel ) : un Jeep Grand Cherokee 4.0L 6 cylindres en ligne 156000Km,... Import direct US... NON catalysé de 01/93 et 100% E85 pas de modifs non plus, tracte 2T.500 comme s'il était à vide !...


Et encore des Espace I, II, III, IV... en fait plusieurs because job => démonteur ou plutôt recycleur d'Espace...



:arrow: Pas de questions techniques par MP :!:

jean33
Passager(ère)
Passager(ère)
Messages : 24
Enregistré le : 24 avr. 2011, 21:57

Re: [TUTO] Changer amortisseurs arrière

Message non lupar jean33 » 09 déc. 2011, 21:58

Salut, et bravo pour pour la pédago.Nette et précise.
Si t'en a d'autres n'hésite pas...
Espace turbo dx de 1987 433 000 kms au compteur.

l'espace
Fou (folle) du volant
Fou (folle) du volant
Messages : 4613
Enregistré le : 16 juin 2011, 21:08

Re: [TUTO] Changer amortisseurs arrière

Message non lupar l'espace » 13 déc. 2011, 22:48

MERCI pour le tuto !!!pro !!! dommage que les KYB n'auront pas la mme fiabilite/durabilite en temps, avec les DeCarbon, je les done 10%... :oops:
Espace 1 phase 2 QUADRA moteur J8S inj bridees

Espace 2 d'1997, avec EGR, full option sauf cuir (pour l'instant, :mrgreen: )

cris59
Fou (folle) du volant
Fou (folle) du volant
Messages : 1155
Enregistré le : 24 juil. 2012, 20:57
: : :
Modèle : [Espace I 2.1 TD]
Finition : TurboD
Année : 1991
: : :
: : :

Re: [TUTO] Changer amortisseurs arrière

Message non lupar cris59 » 02 nov. 2013, 12:38

l'espace a écrit :MERCI pour le tuto !!!pro !!! dommage que les KYB n'auront pas la mme fiabilite/durabilite en temps, avec les DeCarbon, je les done 10%... :oops:

dommage qui na plus les photo :cry:
espace 1 phace 2 2.1 TD 1991 450 000 KM vert
espace 3 3.0l v6 24 v initial paris 153 000km équiper gpl
Scénic III TCe 130 Bose

cactus69
Sur la nationale
Sur la nationale
Messages : 325
Enregistré le : 06 oct. 2014, 13:00
: : :
Modèle : [Espace I 2.0 carburateur]
Finition : GTS
Année : 1987
: : :
: : :
Localisation : rhône

Re: [Tuto] Changer amortisseurs arrière

Message non lupar cactus69 » 12 déc. 2014, 18:45

les De Carbon, que j' ai utilisés sur toutes mes voitures, ne se font malheureusement plus (il y en a peut-être encore chez Renault): ils ont été racheté par Delphi. J' ai donc utilisé les "Delphi Gaz" qui utilisent la technologie De Carbon. Reste à voir leur longévité. Question confort, rien à dire.
_Espace 1 Ph 1 GTS de novembre 87 couleur ivoire Bamako.
_Clio S de 93.

Avatar du membre
pontiac
Fou (folle) du volant
Fou (folle) du volant
Messages : 19755
Enregistré le : 06 juil. 2006, 10:13
: : :
Modèle : [Espace II 2.2 BVM]
Finition : Cyclade
Année : 1995
: : :
2ème modèle : [Espace II 2.2 BVM]
finition : Cyclade
Année : 1996
: : :
3ème modèle : [Autre]
Finition : [Autre]
Année : [Autre véhicule]
Localisation : En contrée Viking
Contact :

Re: [Tuto] Changer amortisseurs arrière

Message non lupar pontiac » 12 déc. 2014, 19:27

cactus69 a écrit :les De Carbon, que j' ai utilisés sur toutes mes voitures, ne se font malheureusement plus (il y en a peut-être encore chez Renault): ils ont été racheté par Delphi. J' ai donc utilisé les "Delphi Gaz" qui utilisent la technologie De Carbon. Reste à voir leur longévité. Question confort, rien à dire.


C'est justement ce que j'ai mis il y a 4 ans sur la twingo de ma fille...

Changés le weekend dernier... l'un pissait l'huile et l'autre pas loin :!: :evil:
Espace II 2.2i ( J7T773 ) Cyclade équipé Grand Écran, 09/1995 200000 280000Km ( bientôt un remplaçant... )
Injection Deka Siemens ( injecteurs 854714 mono-jet 863409 multi-jet autres modèles en test !), "débridé", 100% E85 sans modifs

Le remplaçant est arrivé, un RT de 08/1996, 120251Km, remise en beauté en cours...
Twingo 1.2 16V 12/2001 moteur D4F neuf 0km 75cv boite quickshift ( même daube que l'easy ) => passée en 5 manuelle
Mon dernier plaisir ( besoin professionnel ) : un Jeep Grand Cherokee 4.0L 6 cylindres en ligne 156000Km,... Import direct US... NON catalysé de 01/93 et 100% E85 pas de modifs non plus, tracte 2T.500 comme s'il était à vide !...


Et encore des Espace I, II, III, IV... en fait plusieurs because job => démonteur ou plutôt recycleur d'Espace...



:arrow: Pas de questions techniques par MP :!:

l'espace
Fou (folle) du volant
Fou (folle) du volant
Messages : 4613
Enregistré le : 16 juin 2011, 21:08

Re: [Tuto] Changer amortisseurs arrière

Message non lupar l'espace » 12 déc. 2014, 20:14

bonjour

amortos delphi, a oublier ...comme beaucoup des autres pieces du cet "producteur" ....injecteurs par exemple ...
Espace 1 phase 2 QUADRA moteur J8S inj bridees

Espace 2 d'1997, avec EGR, full option sauf cuir (pour l'instant, :mrgreen: )

Avatar du membre
Babar
Conduite accompagnée
Conduite accompagnée
Messages : 203
Enregistré le : 18 août 2009, 19:41
: : :
Modèle : [Espace I 2.1 TD]
Finition : TurboDX
Année : 1990
: : :
: : :

Re: [Tuto] Changer amortisseurs arrière

Message non lupar Babar » 20 août 2018, 14:20

Bonjour,
Après les amortisseurs avant, changés avec l'aide précieuse de Troublouse, merci une nouvelle fois Yves, c'était samedi le tours des amortisseurs arrières ...
Malgré l’absence des photos ce Tuto, en complément de la RTA, m'a bien aidé !

Voici les outils utilisés, j'aurais dû ajouter le cric ...

Voici l'emplacement de la vis 6 pans de 8 du côté droit :

Vue de l'amortisseur gauche et de ces deux fixations : 16mm pour le haut et 13mm pour le bas

La clé allen de 8 en place pour bloquer le l'axe de fixation du haut pendant le démontage, même opération au remontage ...

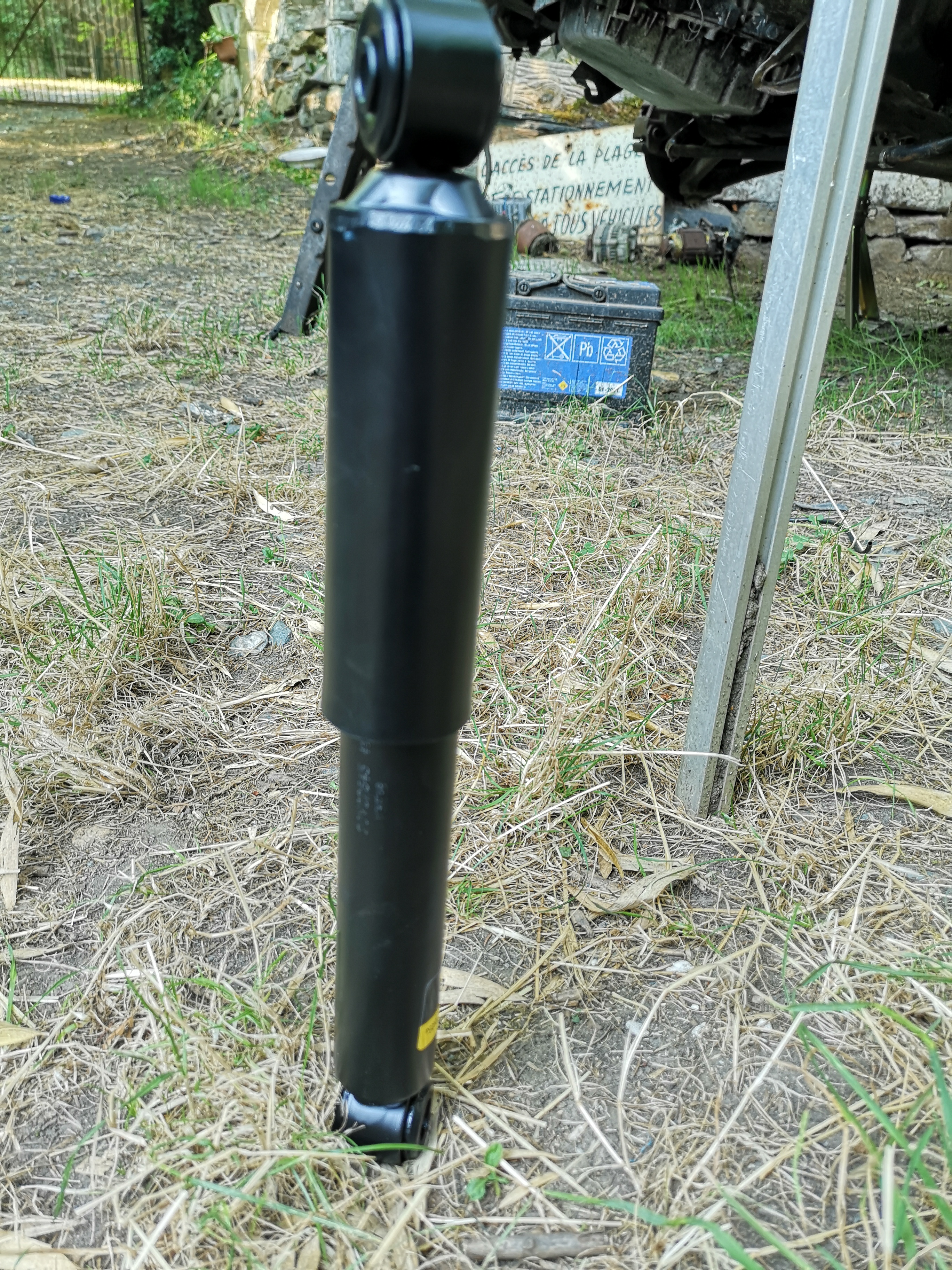

Vue d'un amortisseur neuf :
