[Tuto] Interface Bluetooth pour mini-chaine Philips
Publié : 29 août 2014, 22:43
par troublouse
Dans le cadre de la remise en état de mon Espace 2000TSE j’ai décidé d’installer la mini-chaîne Philips que je n’avais pas eu les moyens de m’acheter en 1985….
Une fois la chaine installée j’ai regretté de ne pouvoir écouter les MP3 se trouvant sur mon téléphone.
J’ai dans un premier temps utilisé une fausse cassette, mais le câble reliant la chaine à mon téléphone me dérangeait.
Donc j’ai décidé d’intégrer le Bluetooth dans la mini-chaîne.
J’ai démonté la fausse cassette , retiré le câble d'origine et intégré un module Bluetooth.

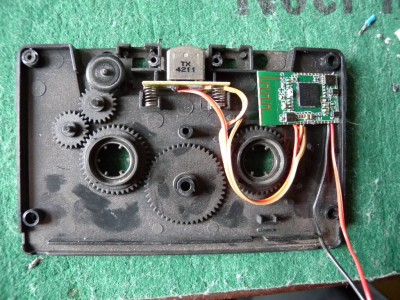

- Module BT
Pour alimenter le module j’ai ajouté 2 contacts sur la fausse cassette.

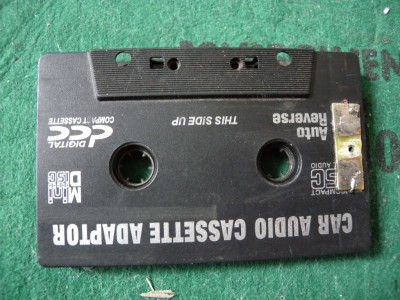

- contact alim BT
Sur le lecteur casette j’ai ajouté 2 lames souples qui font le contact quand je mets la fausse cassette dans le lecteur, il est toujours possible d’écouter des cassettes.

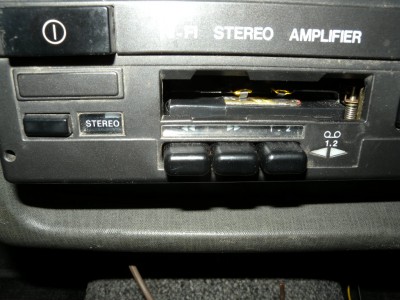

- alim BT

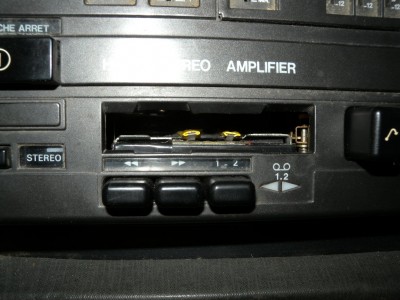

- lame alim
Le module d’alimentation se trouve derrière l’ampli de la mini-chaîne et raccordé au 12v via un fusible de protection.
Un seul inconvénient j’ai été obligé de supprimer le petit volet qui cache l’entrée cassette de l’ampli, je travail sur une autre façon d’alimenter le module permettant de garder le petit volet.
Pour l’instant ça marche très bien : je peux écouter mes MP3.
Re: Interface Bluetooth pour mini-chaine Philips
Publié : 29 août 2014, 23:36
par l'espace
tres bon !
merci pour la leçon .
je crois pas que sur les MP3 tu va avoir la mme dinamique que sur tape
Re: Interface Bluetooth pour mini-chaine Philips
Publié : 29 août 2014, 23:39
par l'espace
toutefois, c'est deja tres bien que tu a la chaine functionante et mise a son place, deja un autre look ...
Re: Interface Bluetooth pour mini-chaine Philips
Publié : 30 août 2014, 10:04
par cris59
c'est génial a dire que j'ai enlever la chaine d'origine pour y metre un poste plus moderne heuresement je les garder je crois je vais bientot copier
Re: Interface Bluetooth pour mini-chaine Philips
Publié : 30 août 2014, 11:01
par pontiac
Salut,
Bravo, excellent boulot
Çà mériterait d’être en tuto non ?
Re: Interface Bluetooth pour mini-chaine Philips
Publié : 30 août 2014, 19:41
par troublouse
Si tu veux...
Re: Interface Bluetooth pour mini-chaine Philips
Publié : 30 août 2014, 22:18
par pub2n
Bonsoir
Merci et bravo
Cela pourrait même servir à certains propriétaires de III avec auditorium ... et lecteur cassette pour lire leurs mp3
@+
Re: Interface Bluetooth pour mini-chaine Philips
Publié : 30 août 2014, 22:21
par pub2n
pontiac a écrit :Salut,
Bravo, excellent boulot
Çà mériterait d’être en tuto non ?
C'est fait
Re: Interface Bluetooth pour mini-chaine Philips
Publié : 30 août 2014, 23:17
par troublouse
pub2n a écrit :Bonsoir
Merci et bravo
Cela pourrait même servir à certains propriétaires de III avec auditorium ... et lecteur cassette pour lire leurs mp3
@+
Sur les III si c'est le même auditorium que dans l'Avantime j'ai un autre projet dans mes cartons
: crée une interface Bluetooth avec l’accès AUX .
Re: [Tuto] Interface Bluetooth pour mini-chaine Philips
Publié : 30 août 2014, 23:24
par pub2n
Bonsoir
Même type de montage ... tu vas faire des heureux
@+
Re: [Tuto] Interface Bluetooth pour mini-chaine Philips
Publié : 31 août 2014, 00:06
par troublouse
Bonsoir,
pour celui qui souhaite s'installer : le Bluetooth,le lecteur de carte SD ,le lecteur de clé USB et la FM avec en plus une télécommande il y a ce module pour moins de 10 euros....
Il fonctionne en 12V et se raccorde sur n’importe quelle entreé AUX ( actuellement il est branché sur ma chaine HI-FI )
Le trombone déplié sert d'antenne FM .

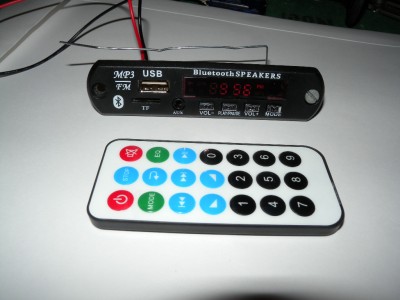

- Module BT, SD, USB, FM
Re: [Tuto] Interface Bluetooth pour mini-chaine Philips
Publié : 31 août 2014, 11:36
par camion rouge
bonjour
super boulot
pour l'interface, tu l'as trouvée ou
je suis preneur
cordialement,
Daniel
Re: [Tuto] Interface Bluetooth pour mini-chaine Philips
Publié : 31 août 2014, 11:59
par camion rouge
Re: [Tuto] Interface Bluetooth pour mini-chaine Philips
Publié : 31 août 2014, 12:02
par cris59
merci camion rouge pour le lien
j'ai juste une question sur la chaine philips tu le conecte comment /avec quoi
merci
Re: [Tuto] Interface Bluetooth pour mini-chaine Philips
Publié : 31 août 2014, 17:15
par troublouse
Bonjour,
suite de l'installation.
Voici le raccordement des 2 lames souples qui font contact sur la fausse cassette :
les lames souples sont collées à l’araldite sur la structure du lecteur cassette.
Les deux fils noir et blanc ressortent de l’ampli par un des trous existant
Le boitier blanc est un convertisseur 12V / 4.2V car le module Bluetooth étant alimenté en 4.2V .
Les fils jaune et noir sont reliés vers le 12V .
Voici les 2 modules utilisés :

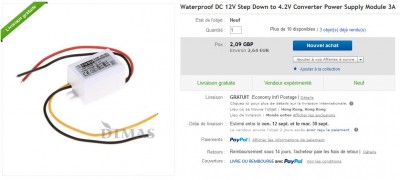

- Module alim 4.2V

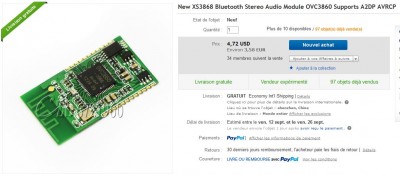

- Module bluetooth
Évolution dans les prochaines semaines
Re: [Tuto] Interface Bluetooth pour mini-chaine Philips
Publié : 08 sept. 2014, 19:32
par troublouse
Bonjour à tous ,
je vous avais promis un module Bluetooth à raccorder sur la sortie TAPE de ampli Pioneer situé sous le siège passagé et bien le voila.
J'ai pas de III donc je l'ai installé sur mon Avantime.
- raccordement ampli
C'est la fiche 13 points avec les 2 cables gris

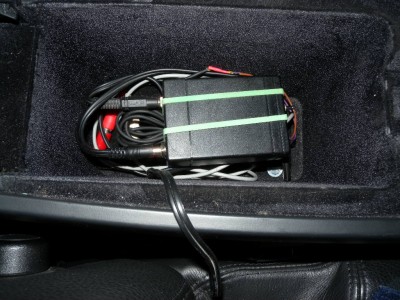

- module dans le vide poche
le module se raccorde en 12V et via une fiche 3.5mm stéréo sur le câble TAPE.
l'inter poussoir permet d’arrêter la musique
Je n'avais pas pensé à un léger détail ;quand on écoute des MP3 du téléphone si on reçoit un appel ça sonne dans les HP
On est pas obligé de répondre mais au cas ou
J'ai raccorder provisoirement un micro : ce sont les câbles violet et marron.
A suivre.....
