bonjour
J'ai des soucis dans ma boite à fusible sur une espace I, 2000, RXE de 1986.
(Vitre electrique à l'avant, pas de clim.)
Est-ce que l'un d'entre vous aurez une photo de sa boite afin que je vois comment on connecte les fils noirs (masse ? , plus 12V?) situés sur le dessus du circuit imprimé.
Merci d'avance
christian
Re: photos boite à fusible espace 1
Publié : 12 janv. 2010, 18:53
par patespace
salut,
...
les pro-possesseurs d'espaceI vont pouvoir t'éclairer...
[b:1e3ed67a42]edit:[/b:1e3ed67a42] sujet ré-orienté
Publié : 12 janv. 2010, 19:32
par pub2n
Modération Pub2n:
Sujet déplacé dans la bonne section
Re: photos boite à fusible espace 1
Publié : 12 janv. 2010, 21:29
par marcus67
Re: photos boite à fusible espace 1
Publié : 12 janv. 2010, 22:09
par TheStone
.... est-ce valable pour le phase 1 et le phase 2
Publié : 12 janv. 2010, 22:47
par orval56
en 86 = TSE ou GTS ou 2000-1
même platine
RXE = espace 2 en 91
Re: photos boite à fusible espace 1
Publié : 13 janv. 2010, 19:16
par christian33
bonjour
Merci pour le schéma.
Par contre sur ma platine j'ai 4 shunts (3 au niveau de la zone D et un qui part vers la zone H)
Est-ce que vous auriez un plan de la position de ces shunts ?
Merci
Christian
Re: photos boite à fusible espace 1
Publié : 14 janv. 2010, 01:08
par pontiac
Salut,
C'est sur lequel exactement ? car [i:16a60f7eaa]espace I, 2000, RXE de 1986[/i:16a60f7eaa] ce n'est pas clair du tout !...
Tu as mis le I et le II ensemble, secoué le tout pour nous donner çà...
Photos de platines I et II...
Re: photos boite à fusible espace 1
Publié : 14 janv. 2010, 18:37
par christian33
bonjour
C'est la platine 1
C'est un 2litre RXE du 05/1986 (type J11205).
Il semble que sur ma platine je n'ai pas le bruiteur d'éclairage et que à la place il y ait un shunt.
Je te remercie pour les photos.
A plus
christian
Re: photos boite à fusible espace 1
Publié : 14 janv. 2010, 20:48
par orval56
[quote:94308b8ffe="christian33";p="112429"]
C'est un 2litre [b:94308b8ffe]RXE[/b:94308b8ffe][/size:94308b8ffe] du 05/1986 (type J11205).[/quote:94308b8ffe]
[b:94308b8ffe]RXE[/b:94308b8ffe][/size:94308b8ffe] n'existe pas en 86, ça commence avec l'espace II en 91
[u:94308b8ffe]je répète donc [/u:94308b8ffe]:
[b:94308b8ffe]TSE[/b:94308b8ffe][/size:94308b8ffe] avec rétro électrique
[b:94308b8ffe]GTS[/b:94308b8ffe][/size:94308b8ffe] avec rétro manuel
[b:94308b8ffe]2000-1[/b:94308b8ffe][/size:94308b8ffe] : intérieur velours gris ou beige rayé
Re: photos boite à fusible espace 1
Publié : 15 janv. 2010, 16:44
par christian33
Bonjour
désolé je n'avais pas percuté sur ta réponse
donc 2000 TSE de 1986
Ne nous énervons pas en cette nouvelle année!!
Salut
christian
Publié : 15 janv. 2010, 17:55
par orval56
pas énervé, mais les schémas électriques sont différents entre GTS et TSE (la version 2000-1 a le schéma de la TSE).
donc pour tes propres infos, vaut mieux avoir la bonne base de travail.
je vais voir si je n'ai pas le schéma en pdf.
Re: photos boite à fusible espace 1
Publié : 18 janv. 2016, 18:17
par harry
Bonjour.

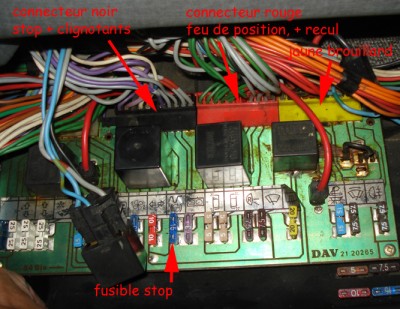

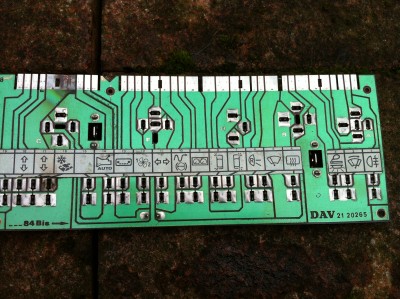

C'est dommage d'avoir un sujet intitulé "photos boite à fusible espace 1" ou il n'y a plus une photo.
Donc, je vais mettre ma collection personnelle glanée au fur et à mesure du temps passé.
Quel est l'intérêt ?
Je sais pas encore mais certains devraient trouver.
C'est parti!
Harry. A+
Re: photos boite à fusible espace 1
Publié : 18 janv. 2016, 18:22
par harry
Re: photos boite à fusible espace 1
Publié : 18 janv. 2016, 18:27
par harry
Bonjour.
- IMG_0081.JPG (50.36 Kio) Consulté 3244 fois
- tableau%20fusibles.JPG (43.2 Kio) Consulté 3244 fois
- tfyghdyh.jpg (50.23 Kio) Consulté 3244 fois
Harry. A+
