[TUTO] Changer les charnières ouverture lunette arrière
Publié : 30 juin 2013, 16:53
par PeteTheCoyote
Bonjour,
Un petit tuto pour les noobs comme moi en mécanique qui se font un monde de tout
Pourquoi changer les charnières ? En bien le risque de casse est important une fois la corrosion installée, et personnellement je me sers souvent de cette lunette ouvrante (cela permet notamment de bourrer le coffre une fois le bas plein
Le plus dur, c'est de sortir les euros pour l'achat de charnières neuves, sauf bien sûr pour ceux qui ont la chance d'en trouver d'occasion en bon état, mais vu le problème chronique de corrosion de ces pièces ...

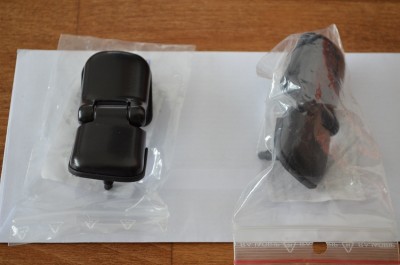

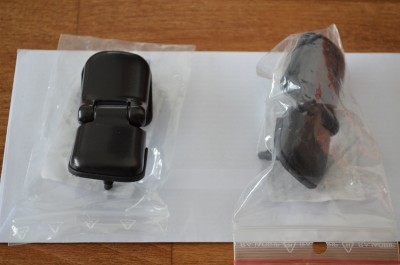

- Charnières neuves, une différente pour chaque côté
Les références sont :
* 60 25 302 973 pour la gauche
* 60 25 302 974 pour la droite
Les outils nécessaires :

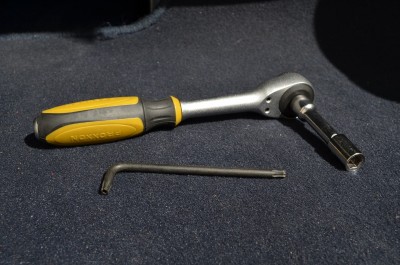

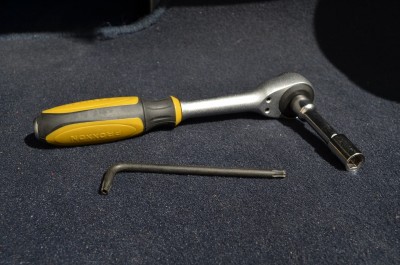

- Douille de 10 et empreinte Torx de 30
Attention pour la douille de 10 : la vis ressort de près d'un centimètre au centre de l'écrou un fois serré, il faut donc que la douille soit assez longue ou percée au centre.
Passons au démontage :
Coffre ouvert, il faut tirer sur la garniture en haut du hayon :

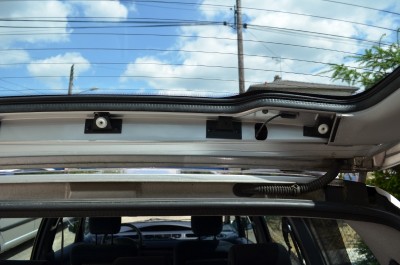

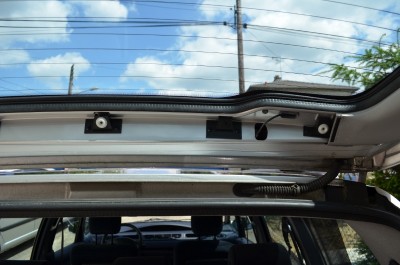

- Un clips au centre, 2 sur le côté droit

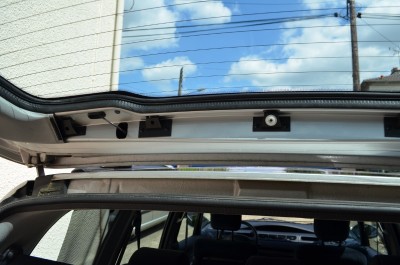

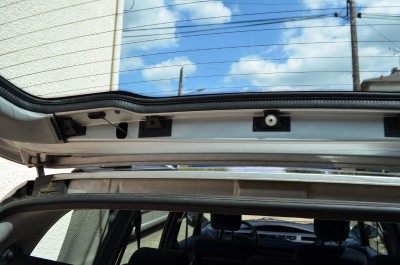

- Le même clips du centre, 2 sur le côté gauche
Il faut la tirer droit, et il se peut que quelques clips viennent avec l'habillage ...

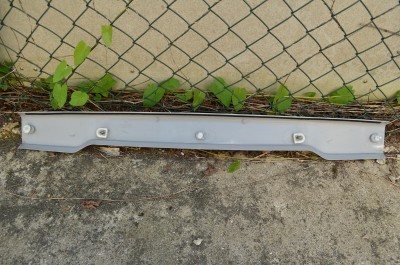

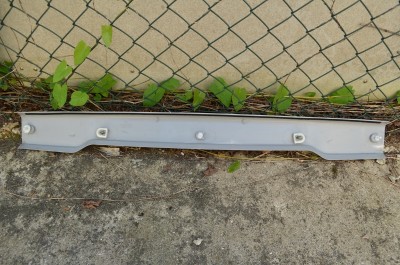

- Habillage avec les 5 pinoches dont le clips de gauche qui est venus avec ...
Au remontage, les miens se sont bien remis car ils n'étaient pas cassés
On ferme le coffre et on ouvre la lunette. La vis côté véhicule est au fond d'un trou :

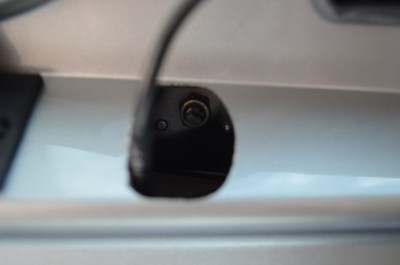

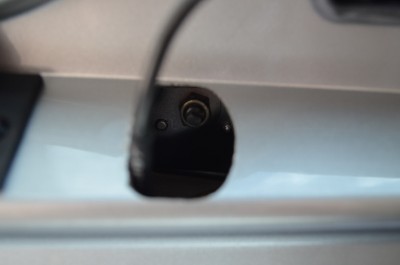

- Ecrou de 10
Mais aisément accessible avec la douille :

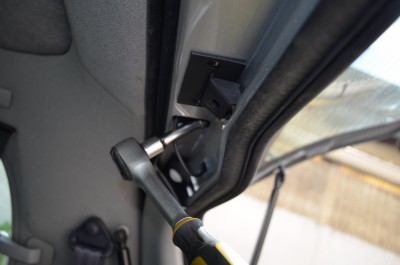

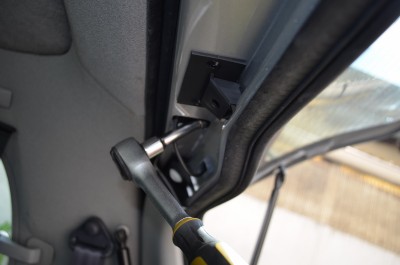

- Accès aisé même coffre fermé
Après on dévisse une charnière côté coffre, et une côté lunette (la même de préférence
)

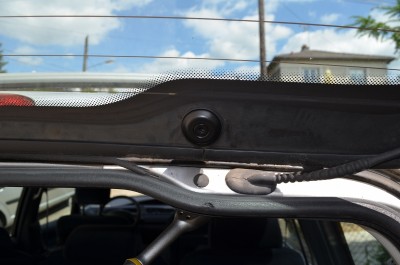

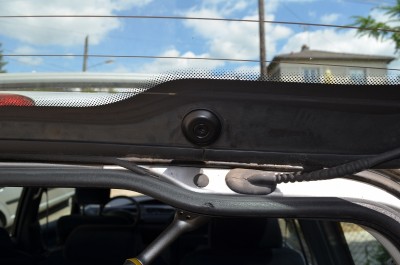

- Empreinte torx de 30
Re: [TUTO] Changer les charnières ouverture lunette arrière
Publié : 30 juin 2013, 17:07
par PeteTheCoyote
La suite ...
Retirez délicatement la charnière ... la lunette bouge un peu ...

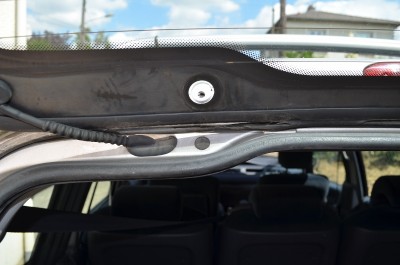

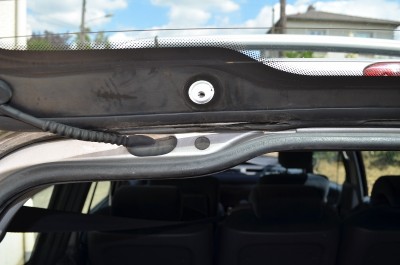

- Charnière otée
Puis remettre la charnière neuve : il y a un détrompeur, aucun risque de monter la mauvaise. Il y a deux joints caoutchouc souples, il faut en mettre un de part et autre de la lunette.

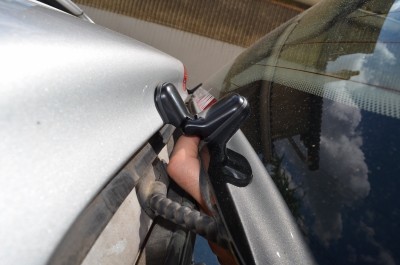

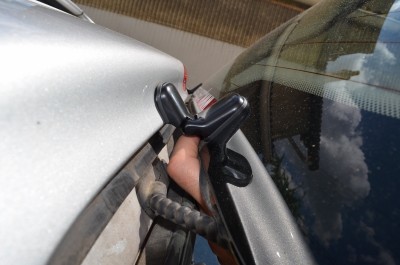

- Remise en place d'une charnière
Resserrer côté lunette puis côté coffre, et passer à la seconde charnière.
Reclipper la garniture, et c'est fini
Le résultat, avant :

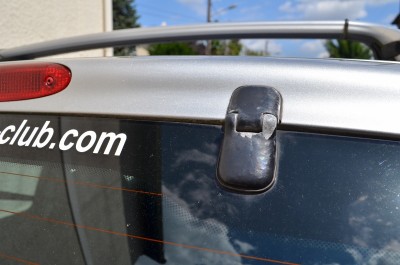

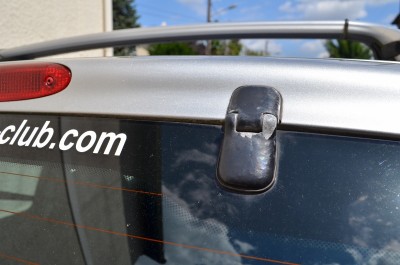

- Charnière droite

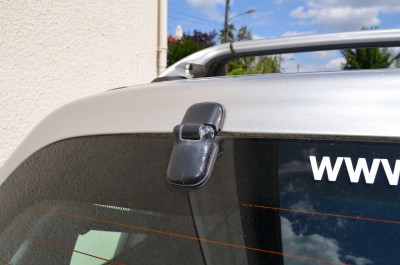

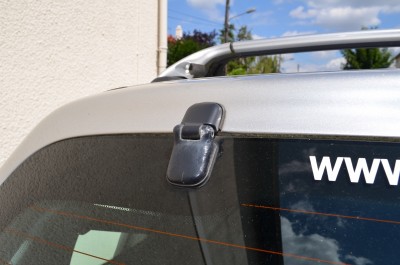

- Charnière gauche
Après :
Notez que le sticker entre les charnières est important pour la réussite de l'opération : il permet de rester concentré
En espérant que cela pourra aider certains forumeurs !
A+
Pete
PS: Olivier m'avait prédit 10 mn, c'est ce qu'il faut sauf quand on prend les photos
Re: [TUTO] Changer les charnières ouverture lunette arrière
Publié : 06 déc. 2015, 09:18
par jlchaps88
Super ce tuto ... Mais on le trouve où le sticker "Passion Espace Club" ?
Re: [TUTO] Changer les charnières ouverture lunette arrière
Publié : 06 déc. 2015, 10:08
par chtimi73
jlchaps88 a écrit :Super ce tuto ... Mais on le trouve où le sticker "Passion Espace Club" ?
salut
mets toi en relation avec DOM89
c'est lui qui a les stickers (tarifs voir avec lui)
A+
Re: [TUTO] Changer les charnières ouverture lunette arrière
Publié : 07 déc. 2015, 09:07
par supev-77
Bonjour,
Ayant refait la peinture de mes charnière, j'ai fait des photos, que je me permet de rajouter ici.
En espèrent que ca serve à d'autres, et que ca ne dérange pas l'auteur initial.
Au programme, démontage, grattage, léger ponçage, rustol, séchage, peinture noir, vernis, séchage, remontage.
Temps global 48h, c'est très long à sécher le rustol, et je ne suis pas bien sur que ce soit fait pour l'alu, sur les coupelles coté intérieur, j'ai du le reponcer entièrement ca me faisait friser la peinture noir.
Pour enlever les coulures blanchâtre sur la vitre, j'ai utilisé du polish.
Re: [TUTO] Changer les charnières ouverture lunette arrière
Publié : 07 déc. 2015, 10:05
par PeteTheCoyote
supev-77 a écrit :Bonjour,
Ayant refait la peinture de mes charnière, j'ai fait des photos, que je me permet de rajouter ici.
En espèrent que ca serve à d'autres, et que ca ne dérange pas l'auteur initial.
Bonjour,
Au contraire, c'est super, un tuto est fait pour être enrichi par tous
Sur mon V6, mes charnières ne sont pas top, pas au niveau des tiennes mais elles commencent à boursoufler : je vais essayer de les repeindre car le résultat fait propre !
A+
Pete
Re: [TUTO] Changer les charnières ouverture lunette arrière
Publié : 07 déc. 2015, 12:19
par supev-77
Les miennes aussi était juste boursouflé avant que je commence à grattouiller
Le résultat n'est pas nickel, mais ca ne choque pas.
Ca aurait été mieux si j'avais respecte les temps de séchage.
Temps que c'était démonté, j'ai lavé les joints au WD40.
Si tu utilise du rustol, ne ponce pas trop, j'ai l'impression qu'il a besoin de "matiere pourrie" pour avoir une accroche. La poudre blanche devient noir et dure.
Deux nouvelle photos par temps sec.
Re: [TUTO] Changer les charnières ouverture lunette arrière
Publié : 13 nov. 2016, 17:00
par PeteTheCoyote
Bonjour,
Le V6 a également les charnières en mauvaise état : j'avais gardé les charnières du 2.0 l que j'ai refaites ...

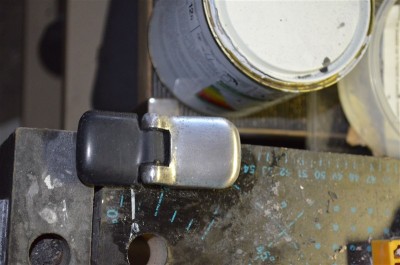

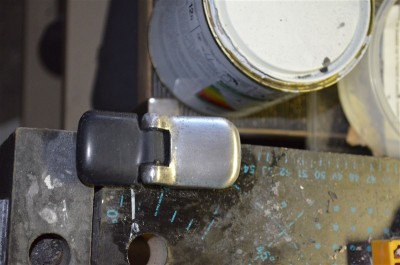

- Mise à nue avec une mini-machine puis ponçage au papier de verre 500

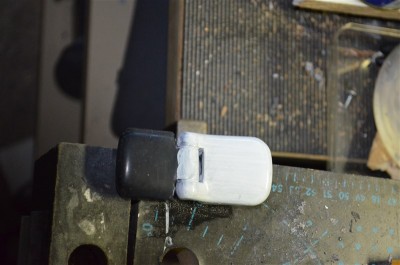

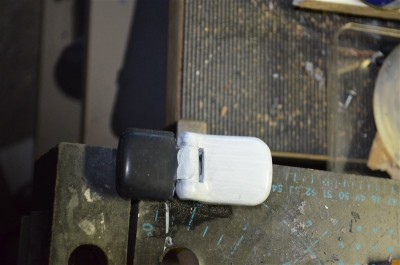

- 2 couches de peinture spéciale aluminium, avec ponçage au papier de verre 1000 avant la seconde couche

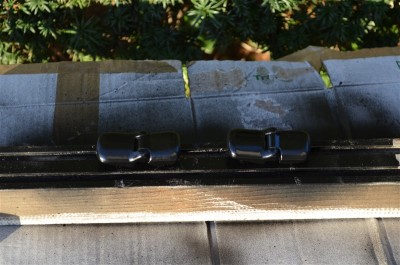

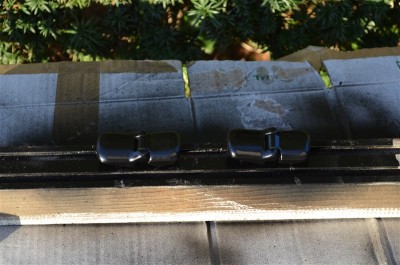

- Après un second ponçage très léger au papier de verre 1000, atelier peinture en bombe
Résultat après la pose :

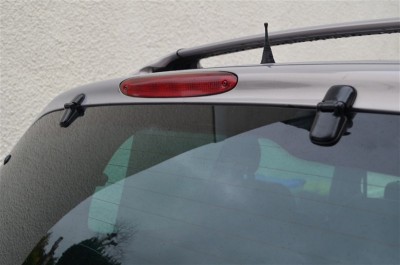

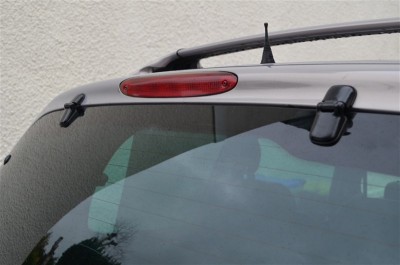

- 15 minutes pour la pose
Je ne sais pas si ça va tenir aussi longtemps que des neuves, mais au prix où ils les vendent (vendaient ?) ça vaut le coup d'essayer !
A+
Pete
Re: [TUTO] Changer les charnières ouverture lunette arrière
Publié : 13 nov. 2016, 17:57
par jlchaps88
J'ai oublié de le dire mais j'ai changé les miennes en décembre 2015 ... nickel !
