Fusible veilleuses/position gauche cramé !
Publié : 03 janv. 2020, 12:55
par SlickTurbo
Bonjour et bonne année en Papace à tous
je commence la réfection de mon TGV, je me suis dit, je vais prendre le plus simple, plus de veilleuses avant et arrière gauche et avant droit.
Je changes les ampoules côté gauche mais pas mieux. En effectuant des recherches sur le forum, j'ai trouvé qu'il y avait un fusible pour la droite et un pour la gauche. Ce qui explique qu'a l'arrière droit ça fonctionne.
Donc j'ai remplacé le fusible, qui a claqué immédiatement après avoir allumé les positions
J'ai démonté le feux avant et arrière, changé de fusible...bim grillé. Re

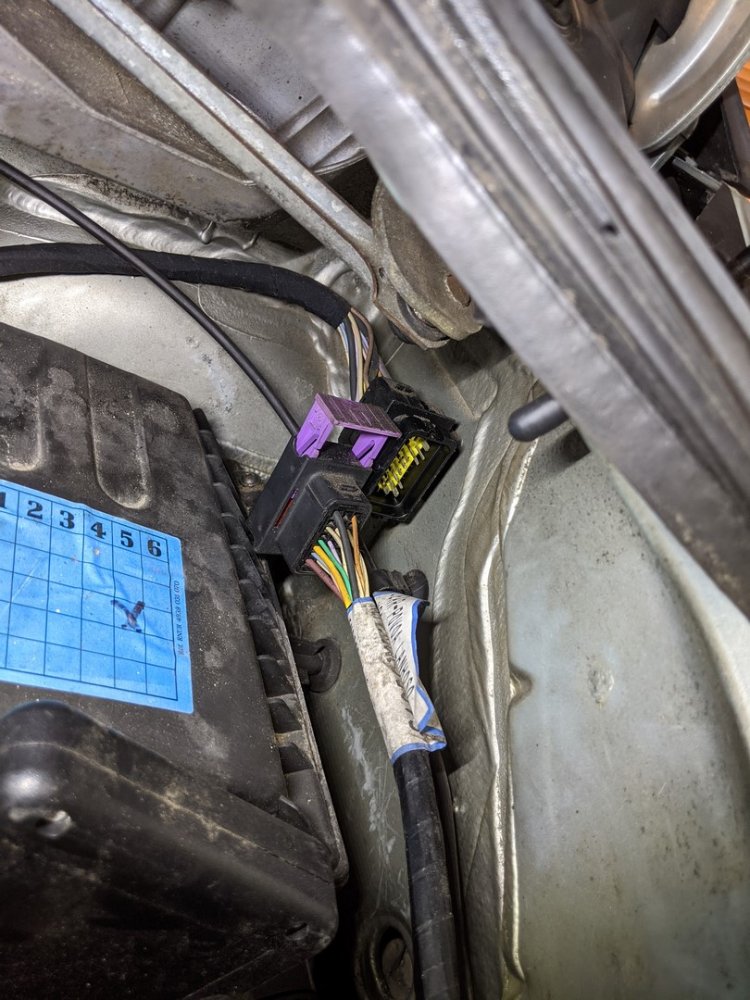

Au niveau des prises dans le compartiment moteur, je peux isoler le faisceau par une grosse prise noire avec une languette violette. Fait et Bim le fusible.
Déjà une question. ce fusible aliment que ces 2 ampoules ? Ou quelque chose d'autre
Sachant que tous les autres feux fonctionnent, j'ai regardé les masses :
Bon Multimètre en Ohmmètre sur la prise feux arrière feux éteints :
Fil :
- Orange -> Masse
- Violet -> Masse
- Blanc -> Masse
- Rose -> Rien
- Noir -> Masse
!!!!!!!!!!!!!!! c'est quoi ce truc !
Côté moteur
Prise 3 fils :
- Noir -> Masse
- Beige -> Rien
- Jaune -> Masse
Prise 5 fils :
- Bleu -> Masse
- Orange -> Masse
- Violet -> Rien
- Blanc -> Rien
- Noir -> Masse
Ca doit passer pas les ampoules du feu de gauche car il y a trop de "masses"
Une fois débranché au niveau de la grosse prise, plus aucune continuité, ce qui signifie que cette partie du faisceau est saine.
Quelqu'un a des schémas pour savoir où passe le faisceau ou si des des passages coupants sont déjà répertoriés ?
Merci
Alexandre
Re: Fusible veilleuses/position gauche cramé !
Publié : 03 janv. 2020, 13:35
par onfre
Masse = c'est multipléxé ! Le signal est géré électroniquement.
Re: Fusible veilleuses/position gauche cramé !
Publié : 03 janv. 2020, 14:41
par SlickTurbo
Je suis pas dans le brin alors
Re: Fusible veilleuses/position gauche cramé !
Publié : 07 janv. 2020, 20:54
par marron glacé
Bonsoir,
J'ai eu une fois ce fusible grillé à cause d'un faisceau de feux de remorque mal inséré dans la prise de l'attelage.
Si ton TGV en a un, tout est clair de ce côté ?
Re: Fusible veilleuses/position gauche cramé !
Publié : 08 janv. 2020, 07:08
par SlickTurbo
Non, pas d'attelage... Merci pour l'info
Re: Fusible veilleuses/position gauche cramé !
Publié : 11 mai 2020, 18:27
par SlickTurbo
Bonjour
J'ai bien avancé. Afin de réduire le champs de recherche j'ai réduite le faisceau (et aussi j'ai acheté des fusibles
)
Comme je devais polir les phares, j'ai débranché le feu avant, et idem pour l'arrière :
et
Ben ça grille tout le temps
A l'avant, j'ai isolé toute la partie avant en retirant le connecteur violet en haut à droite :
Pareil, ça saute
J'ai débranché la partie Hayon car sur ce fusible sert aussi à l'éclairage de la plaque :
Mais je ne trouvais pas donc, j'ai remonter le circuit dans l'aile arrière derrière l'autoradio et débranché tout ce que je voyait
Pourtant rien de suspect
:
Sérieusement, encore du démontage :
Pareil, ça saute
En regardant sur la doc technique pour ce fusible il y a en plus comme info (par rapport au bouquin de la voiture) :
Éclairage lecteur de cartes, allume cigare, éclairage tableau de bord.
Démontage de la console, débranchage de tout et... Pareil, ça saute
Re: Fusible veilleuses/position gauche cramé !
Publié : 11 mai 2020, 18:39
par SlickTurbo
Après il me reste la partie avec le variateur de l'éclairage en bas à gauche sous le frein à main
Et là
Maintenant ça me revient, en vacances en roulant de nuit, je me demandais pourquoi je n'arrivait pas à régler la luminosité intérieure, maintenant je sais.

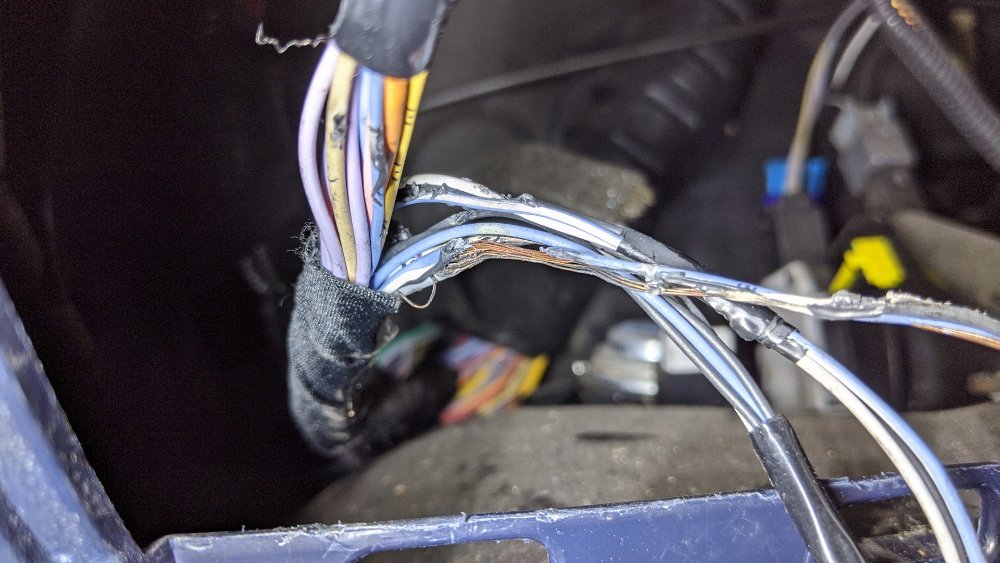

Un fil noir a cramé tout le long et a fondu sur les autres :
Mais au fond ça vas
ouf
Mais d'où ça vient !
Démontage des boutons :

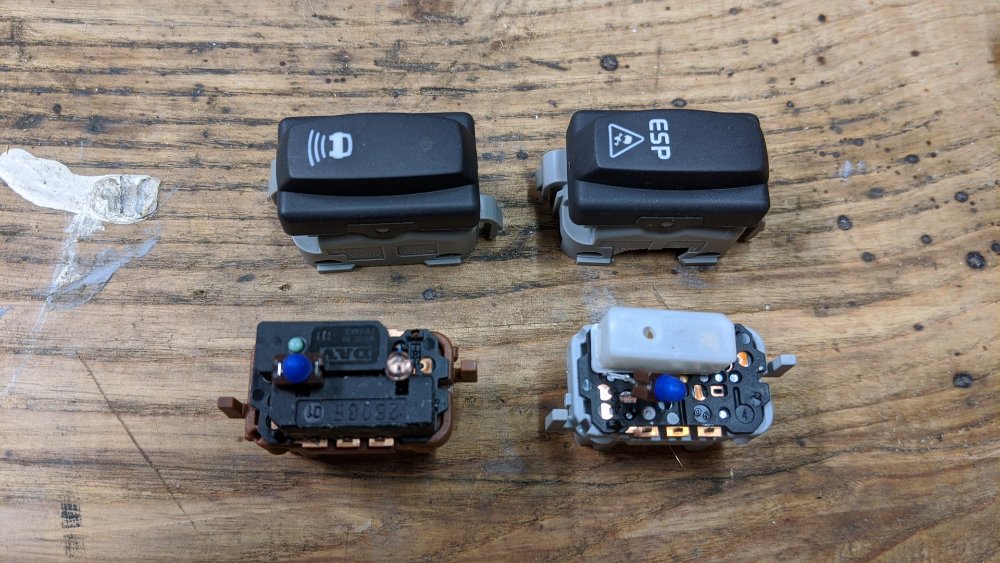

Mais dans celui de l'ESP...
Mais il manque des morceaux, comme la LED d'éclairage, je pense que ça a déjà été ouvert
Déjà après avoir tout coupé les fils défecteux, je remet un fusible et
ça tiens
J'ai commandé un bouton ESP avec la fiche à 10€ sur Elbuoncouino, j'ai refait tous les fils au plus près du toron au fond et ça roule :
- Veilleuse gauche et plaque OK
- Variateur fonctionnel
- Coupure ESP OK (je ne l'avais pas vu car j'ai un soucis avec, c'est un autre post)
- coupure radar de recul.
Bon ben j'ai eu de la chance que je n'ai pas eu le feu, une bonne chose de faite.
Merci, a plus
Re: Fusible veilleuses/position gauche cramé !
Publié : 11 mai 2020, 19:11
par gege08
du beau boulot de recherche
Re: Fusible veilleuses/position gauche cramé !
Publié : 11 mai 2020, 19:26
par Pilou29
Merci pour ce retour et bravo pour la persévérance dans la recherche.
Re: Fusible veilleuses/position gauche cramé !
Publié : 11 mai 2020, 19:29
par Miharu59
Salut
+1 beau travail !
Re: Fusible veilleuses/position gauche cramé !
Publié : 11 mai 2020, 23:29
par TheStone
SlickTurbo a écrit : ↑11 mai 2020, 18:39
Bon ben j'ai eu de la chance que je n'ai pas eu le feu, une bonne chose de faite.
.... ça c'est sûr, tu as eu de la chance
Re: Fusible veilleuses/position gauche cramé !
Publié : 12 mai 2020, 08:55
par Wutch
Sacré chantier, et belle persévérance, bravo à toi.
La solution était pourtant si proche de toi
Re: Fusible veilleuses/position gauche cramé !
Publié : 12 mai 2020, 09:41
par Painchocolat19
Salut,
le plus rageant c'est de trouver la panne après avoir démonté un tas de trucs..pourquoi on ne commence jamais par la.
C'est comme la dernière vis qui ne se desserre pas après en avoir dévisser une dizaine..
@SlickTurbo: Content pour toi.
Re: Fusible veilleuses/position gauche cramé !
Publié : 12 mai 2020, 11:00
par marcus67
Salut
Oui c'est rageant et parfois on re crée des nouvelles pannes , mais on apprend à connaitre sa toto
Re: Fusible veilleuses/position gauche cramé !
Publié : 12 mai 2020, 12:46
par Tristan27
Punaise , beau boulot
Re: Fusible veilleuses/position gauche cramé !
Publié : 12 mai 2020, 14:16
par SlickTurbo
Merci ça me flatte
Re: Fusible veilleuses/position gauche cramé !
Publié : 12 mai 2020, 18:58
par gege08
marcus67 a écrit : ↑12 mai 2020, 11:00
Salut
Oui c'est rageant et parfois on re crée des nouvelles pannes , mais on apprend à connaitre sa toto
et y'en a à apprendre sur le space 4
Re: Fusible veilleuses/position gauche cramé !
Publié : 04 janv. 2022, 16:45
par Fabfab
Bonjour la Team,
J'ai le meme problème que Slickturbo sur mon espace.
Par contre je n'arrive pas à voir les photos jointe à ce sujet. Est ce normal ? Je vois des grands carrés blancs....
Merci d'avance et Bonne journée !
Re: Fusible veilleuses/position gauche cramé !
Publié : 05 janv. 2022, 22:44
par olivierd
Fabfab a écrit : ↑04 janv. 2022, 16:45
Bonjour la Team,
J'ai le meme problème que Slickturbo sur mon espace.
Par contre je n'arrive pas à voir les photos jointe à ce sujet. Est ce normal ? Je vois des grands carrés blancs....
Merci d'avance et Bonne journée !
Idem...
Re: Fusible veilleuses/position gauche cramé !
Publié : 06 janv. 2022, 12:13
par SlickTurbo
J'ai rechargé les photos, bon courage
Re: Fusible veilleuses/position gauche cramé !
Publié : 06 janv. 2022, 20:16
par Fabfab
SlickTurbo a écrit : ↑06 janv. 2022, 12:13
J'ai rechargé les photos, bon courage
Merci pour les photos c'est cool, j'ai refait un sujet concernant mes problèmes, j'ai expliqué er les symptômes et les choses que j'ai faites. Si tu peux jeter un œil dessus car la je sèche mdrrrr.
Merci d'avance
