VE auto coté passager
Publié : 29 juil. 2007, 18:16
par tchang
salut a tous
comme promie je vous fait une manipe pour avoire les VE auto coté passager commandable du conducteur et du passager ...
voila ; il faut tout d'abore récupérer un module de VE auto de l'espace 1 qui est danc la portiere gauche en bas , démonter le et récupérer les fils avec (fiches)...
il n'y a pas trop de modif a faire dessu
ici le boitier espace 1 des VE auto:
ici le chémat du cablage a prendre :
le principe est tout simple :
il faut passer un seul file danc la portiere droite pour l'alime +
puis on déconecte le file qui sort du bouton droit vers le moteur du léve vitre en le branchant sur notre boitié d'ou cela va servire de commande puis on raccorde la sorti du boitié vers le moteur de la VE et le boitié fait le reste ...
je vous ferais des photos de la manipe en détaille plus tard
il y a du monde qui serait interressé ???
Re: VE auto coté passager
Publié : 31 juil. 2007, 09:24
par tchang
salut
voici la manipe a faire:
il n'y a auccun file a passer ....
préparer le boitier de l'espace 1 pour le cablage danc la portiere droite
Shot with
DSC-T1 at 2007-07-30
déconecter le connecteur qui va vers le moteur du léve vitre
et récupérer a la casse les fiches identic ...
sur les fiche que vous avez récupéré un va vers le bouton et l'autre vers le moteur
donc on raccorde sur le boitier de (entrée /sortie)
faite les raccords avec des cosse cylindrique ou autre ...
pour ma par j'ai utilisé des guaine rétractables:
ensuite procurez vous des cosse attache rapides pour un repicage (pour l'alimentation du boitier)
et peincer tres fort pour que la liaison soit faite...
ici il faut ce repiquer sur le file noir (-)et un des bleu (+) en borne 4 et 5
Shot with
DSC-T1 at 2007-07-31
puis il suffie de reconecter les conecteuir vers le moteur et celle qui vient du bouton...
voici un aprecue du montage de l'ensemble:
Shot with
DSC-T1 at 2007-07-31
puis pour finir il faut le fixer danc la portiere ..
le meilleur endroit c'est la ....
faite un aisser et remonter le tout
bon montage a tous
j'ai fait une petite vidéo du fonctionement:
coté passager:
[video width=400 height=350]
http://www.youtube.com/v/P-Uo766Mdg4[/video]
activaton coté conducteur:
[video width=400 height=350]
http://www.youtube.com/v/vhuaNmxplwo[/video]
Re: VE auto coté passager
Publié : 31 juil. 2007, 21:19
par tchang
alors ca interresse persone ? !!!
pas de comentaire a faire la dessu !!
bon beinn; ca me fait les deux léve vitre auto maintenent
Re: VE auto coté passager
Publié : 02 août 2007, 00:03
par yodo
c tous simplement génial je vais essayer de l'appliqué et du mémé cou en mètre derrière
merci beaucoup
Re: VE auto coté passager
Publié : 03 août 2007, 09:53
par tchang
salut
a enfin un qui me répond
oui c'est tres simple a faire et je pense que je vais faire de meme sur mon espace III
Re: VE auto coté passager
Publié : 03 août 2007, 22:00
par Alex 90
salut Tchang, c'est justement ce à quoi je pensais en découvrant tes video. en tout cas bravo pour ton travail, entre ça et le démarrage à distance! j'attend les VE auto av et ar sur l'espace 3.
Re: VE auto coté passager
Publié : 18 août 2007, 20:36
par le_gros
super ça marche je viens de monter le systeme et c'est cool plus besoin de rester appuyer sur l'inter encore merçi tchang pour ces bon conseilles une question ne pourrais t'on pas dire "maitre tchang"...
Re: VE auto coté passager
Publié : 19 août 2007, 18:20
par tchang
[quote="Alex 90";p="25543"]salut Tchang, c'est justement ce à quoi je pensais en découvrant tes video. en tout cas bravo pour ton travail, entre ça et le démarrage à distance! j'attend les VE auto av et ar sur l'espace 3.[/quote]
salut
ba sur la mienne ph 3 , j'ai que les VE a l'AV
Re: VE auto coté passager
Publié : 21 août 2007, 18:22
par Alex 90
moi j'ai les VE AV et AR, c'est pour ça que je suis très interressé par ça enfin, si c'est possible à l'arrière aussi... ça ferait comme l'espace IV
Re: VE auto coté passager
Publié : 14 nov. 2007, 09:58
par Le-Steph
Il y a un truc que je ne comprends pas. Sur l'Espace II, c'est pas comme sur les R19 ?
Je m'explique : le lève-vitre conducteur de la R19 est séquentiel grâce à l'interrupteur en lui-même. Ici j'ai l'impression que ce n'est pas le cas !
Moi ce montage m'intéresse pour ma 19
Donc Tchang, ce boîtier, c'est lui qui fait la montée et la descente auto des vitres ? Ça voudrait dire qu'on le mettre sur n'importe quelle auto avec n'importe quel interrupteur en fait ?
Re: VE auto coté passager
Publié : 15 nov. 2007, 21:15
par tchang
salut
ba si tu prends le boitier de l'espace ph1 et que tu le cable comme je l'indique ; oui ca marche sur n'importe quelle voiture....
Re: VE auto coté passager
Publié : 19 nov. 2007, 13:37
par Le-Steph
Ah Ok, intéressant tout ça
Re: VE auto coté passager
Publié : 20 nov. 2007, 17:44
par Le-Steph
Autre question Tchang : penses-tu que c'est adaptable au toit ouvrant électrique ? Celui de ma 19 s'entrebaille et s'ouvre complètement en coulissant.
Re: VE auto coté passager
Publié : 21 nov. 2007, 14:46
par orval56
ben je suis désolé de ne voir ça que maintenant...
comme pour mon espace 1, ça pourra le faire.
merci
eh, tchang, t'as pas in interrupteur qui permette de faire taire la passagère ? du style voice on, voice off ???
ça ce searit une bonne invention,
bon, je
Re: VE auto coté passager
Publié : 22 nov. 2007, 18:03
par le vilain du web
bonjour
sur le connecteur du module deux fil vert ne sont pas branchés a quoi servent t-ils merci
bien a vous
Re: VE auto coté passager
Publié : 23 nov. 2007, 23:30
par tchang
[quote="le vilain du web";p="32822"]bonjour
sur le connecteur du module deux fil vert ne sont pas branchés a quoi servent t-ils merci
bien a vous[/quote]
salut
c'est pour le mode manuelle
donc pas besoin
Re: VE auto coté passager
Publié : 30 juin 2008, 22:29
par tchang
salut
un petit UP
pour ceux qui ne l'on pas vue
Re: VE auto coté passager
Publié : 30 juin 2008, 22:45
par twins86
Salut Tchang
Pour un espace III, si on remplaçait tout simplement l'inter par un séquentiel de Laguna1, est-ce que ça marcherait d'après toi ?
Re: VE auto coté passager
Publié : 30 juin 2008, 22:52
par tchang
non car il utilise plusieur info...
et ne pourra pas prendre en conte les boutons en meme temps ...
celui de G et de G...
un seul bonton possible
Re: VE auto coté passager
Publié : 30 juin 2008, 22:56
par twins86
Merci pour l'info, en même temps, je me rend compte que je deviens de plus en plus fainéant. Dans mes premières voitures, il fallait tourner la manivelle.
C'est bien le progrès
Re: VE auto coté passager
Publié : 10 juin 2012, 21:05
par JeanPhi88
En regardant le Revue technique, on aurait pu croire que les boutons à impulsion et les boutons sans impulsions étaient interchangeables mais.... Méfiance : le but n'est pas de mettre le feu au camion. j'aurais bien fait un échange, non pas pour le plaisir du bouton à impulsion, mais parce que les boutons à impulsions me paraissent plus robustes que les autres. Peut-être parce que dans ce modèle, la commutation de puissance se fait dans des transistors et pas dans des contacts mécaniques?
Re: VE auto coté passager
Publié : 13 mai 2015, 20:44
par maxderoswell
Je remonte le sujet car les photos n'existant plus, je ne vois pas de quel boitier il est question.
Serait-ce un bouton impulsionnel de portière conducteur ?
Merci
Mathieu
Re: VE auto coté passager
Publié : 13 mai 2015, 21:30
par pub2n
Il me semble que c'est le boîtier qui se trouvait dans la porte conducteur des Espaces I et R25 (au moins, voire R21) qui étaient équipées de la commande de lève vitre à impulsion coté chauffeur
Article R497 sur cette page :
http://www.npa50.fr/contents/fr/d58_Ele ... 1_ph2.html
Re: VE auto coté passager
Publié : 04 mai 2017, 16:31
par harry
Bonjour;
Je rajoute quelques photos d'illustration du module d'automatisme des LV :

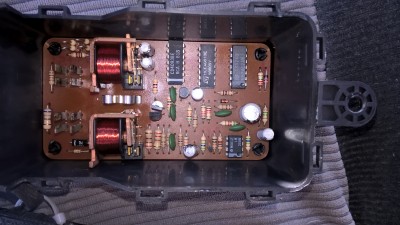

- Module ouvert.

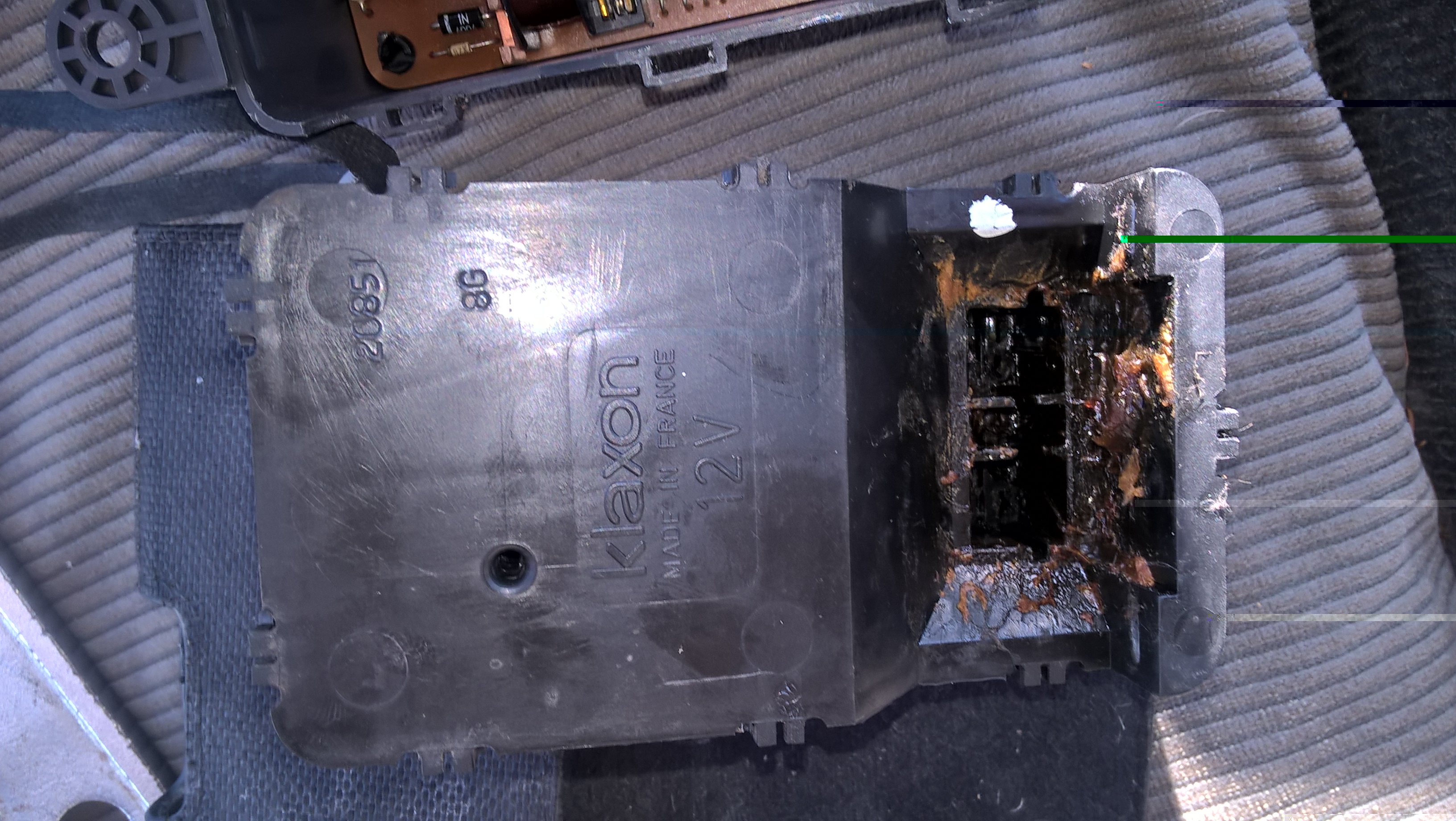

- Module ouvert.
Harry. A+
