branchement ventilateur de chauffage

taz40 · Message non lu par **taz40** » 03 févr. 2013, 21:16

bonsoir

je sais que le sujet a ete plusieurs fois sur le forum, mais malgres la fonction recherche, je ne trouve pas une photo ou un schema avec les couleurs de fil

sur mon2 de 92 avec clim, je n ai que la 4me vitesse de soufflerie

evidement ça doit etre la resistance thermique...
mais sur mon 2, la prise a ete remplacée par des dominos, et la j ai un fil jaune de la soufflerie qui n est pas branché...

les 3 fils qui arrivent de l habitacle sont branchés

ou va ce fil jaune qui sort de la soufflerie??? sur les photos des tutos, on voit la prise mais je ne vois pas bien a quel fil est branché le jaune...

merci d avance

Clad · Message non lu par **Clad** » 03 févr. 2013, 22:23

Tu parles de quels fils ? sous le capot ou derriere la platine de commande ?

Je peux t'aider tres rapidement car je viens juste de réparer le mien (aussi la vitesse 4 seule qui fonctionnait....fusible thermique)

taz40 · Message non lu par **taz40** » 03 févr. 2013, 22:28

sous le capot

j ai 4 fils qui sortent du moteur de soufflerie et 3 qui arrivent de l habitacle.....

Clad · Message non lu par **Clad** » 05 févr. 2013, 00:42

taz40 a écrit :sous le capot

j ai 4 fils qui sortent du moteur de soufflerie et 3 qui arrivent de l habitacle.....

Je te fais une photo demain

prv71 · Message non lu par **prv71** » 05 févr. 2013, 00:49

je regarderais également demain,

Clad · Message non lu par **Clad** » 05 févr. 2013, 13:50

Et voilà, j'espère que ça pourra t'aider, la photo est pas top mais en Vendée il y a 100km/h de vent + pluie alors j'ai fais ce que j'ai pu

Si tu as besoin d'une autre photo, plus propre, j'essaierai des lors qu'il y aura une accalmie

Donc le jaune est branché au violet

julien.b59 · Message non lu par **julien.b59** » 05 févr. 2013, 14:51

Salut,

Quel bordel là-dedans....

Dés que j'ai fini ma journée ou presque,je lève le capot et t'envoi une photo si personne là fait avant

julien.b59 · Message non lu par **julien.b59** » 05 févr. 2013, 17:43

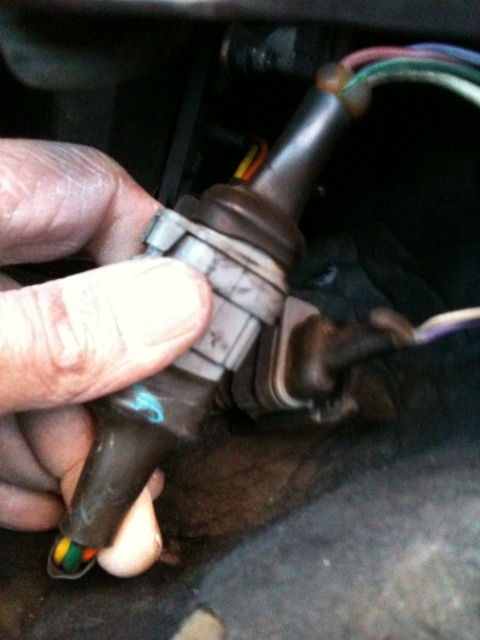

Voilà quelques photos prise avec mon téléphone:

J'espères que ça pourras t'aider

taz40 · Message non lu par **taz40** » 05 févr. 2013, 18:47

c est super!! merci! ça confirme ce que je craignais....il me manque bien un fil, j ai pas le violet....

bon ben j ai pas le choix;..ce weekend faut que je tombe le bestiaux pour essayer de reprendre ce fil violet

Clad · Message non lu par **Clad** » 05 févr. 2013, 19:07

julien.b59 a écrit :Salut,

Quel bordel là-dedans....

Dés que j'ai fini ma journée ou presque,je lève le capot et t'envoi une photo si personne là fait avant

Il n'a plus la prise et moi non plus, donc oui ça fait un peu "bordel" mais au moins on voit tous les fils
