[Tuto] Centralisation seconde monte pour III non multiplexé

Message non lu par **pub2n** » 20 juil. 2012, 09:34

Modération Pub2n
Sujet rattaché à celui de maxderoswell transformé en [Tuto]
Je laisse à ce dernier le soin d'apporter dans le premier post les modifs et compléments d'information concernant la pose des diodes , et de savoir comment il a récupéré son affichage au TDB.

Un dernière information importante

Il est mentionné un boitier de gestion commune de centralisation et d'antidémarrage dans ce sujet:

Certains III non multiplexés avaient ces deux fonctions séparées et deux boitiers distincts, dont l'un sous le siège chauffeur

@+

Message non lu par **pub2n** » 20 juil. 2012, 09:53

ESPACE35 a écrit : Si quelqu'un peux me dire pourquoi je n'ai pas de tache sur mon telephone quand je bipe avec ma clé, et surout s'il y a un petit quelque chose à faire pour remedier au problème
merci

Si pas de d'allumage au niveau de la clé de ton III, pas de diode qui fonctione, donc télécommande HS ou LED IR HS.
Cela doit s'allumer là où est indiqué "Led IR" sur cette image en visant l'appareil et en appuyant en même temps sur la télécommande.

Source Accordiola1 : http://www.planeterenault.com/forum/esp ... 32750.html
Tu peux faire le test aussi avec une télécommande télé sur ce même appareil photo numérique si tu veux voir ce que cela fait

@+

ESPACE35 · Message non lu par **ESPACE35** » 20 juil. 2012, 13:57

Salut

je viens de faire le test avec ma telecommande tv

rien ne se passe sur l'ecran du smartphone

il faut que j'essaie avec un autre

ma clé ne ressemble pas à celles sur les photos elle est carrée et il faut être à 1 m du tdb pour que ca declanche (idem que celle de mon marron)
Après piles neuves la led rouge s'allume bien mais rien ne se passe (est ce que le precedent proprietaire aurait changé le tdb et que cela aurait une incidence ?)

Pour olympio toujours pas de nouvelles

et merci pour le decoupage du post pour bien discerner les multipléxé ou non

maxderoswell · Message non lu par **maxderoswell** » 20 juil. 2012, 17:27

ESPACE35 a écrit :Merci maxderoswell

ton lien va beaucoup m'aider je suppose.

j'ai écrit au vendeur Olympio pour qu'il m'éclaire sur la référence à commander (avec les plans de branchements) pour le 3 non multiplexé , mais pas de réponses pour l'instant

merci

Salut,

pour être passé par là, tu n'auras pas plus d'infos, et on te donnera les infos fournies dans la notice à savoir branchement du kit sur un III multiplexé.

Ce qui évidemment ne t’intéresse pas.

Sur le III j'ai cette clé d'origine:

Mathieu

ESPACE35 · Message non lu par **ESPACE35** » 21 juil. 2012, 00:08

Salut

c'est exactement le même que la mienne

je n'ai pas essayé le test de pub2n sur un autre appareil photo

si c'est elle qui ne marche pas , y a t-il un moyen de faire quelquechose ?

merci

ESPACE35 · Message non lu par **ESPACE35** » 23 sept. 2012, 11:54

Je reviens sur ce post car je vais bientôt m'y mettre

je viens de recevoir mon kit de chez bihash

Merci à PUB2N pour son schema de la broche

Du coup je pose aussi une question à maxderoswell

Est ce qu tu as tout branché tes 6 fils de ton kit (masse , le +, 2 clignotants et fermeture ouverture ) sur cette seule broche ? (celle sur tes photos qui doit correspondre au schéma de pub2n)

Si oui---> super c'est à un seul endroit

Si non ---> as tu été obligé de rechercher 2 broches ?

Je pose la question car sur ma notice il m'est dit que les clignotants sont à aller chercher sur une broche proche de la colonne de direction et que les autres fils se branchent sur une autre broche également proche de la colonne de direction

Bine sûr quand je m'y colle, je fais un reportage photo

Merci

maxderoswell · Message non lu par **maxderoswell** » 24 sept. 2012, 19:04

Salut,

je suis désolé mais tout est inscrit sur la première page.

Alors soit tu travailles sur cette prise, soit tu sors le multimètre pour trouver une équivalence.

Équivalence qui est possible comme tu le dit pour les clignotants si tu souhaites te repiquer au commodo, il suffit de jouer du métrix.

Je préfère avoir le maximum de fils au même endroit.

Tu peux soit imprimer le tuto ou le prendre sur pc portable pour plus de commodité.

Pour info j'ai vendu cet espace samedi matin, il ne nous reste plus que les 2 II.

Mathieu

ESPACE35 · Message non lu par **ESPACE35** » 24 sept. 2012, 22:49

Ok

je vais donc considérer que ton montage est hyper bien décrit et je vais faire du copier/coller

je vais en même temps regarder le schema de pub2n pour comparer.

je vais donc rester sur cette unique broche à gauche sous le haut parleur

j'espère que la vente de ton 3 n'a pas été contrainte et que tu ne le regrettes pas trop

Mais bon, il te reste 2 II qui sont increvables

Je vous tiens au courant dès que je m'y met

a+

ESPACE35 · Message non lu par **ESPACE35** » 20 oct. 2012, 19:33

Ca y est

je viens d'installer mon kit pour 30 euros

http://shop.bihash.net/2-kit-centralisa ... nce-1.html

il faut suivre les explications de maxederoswell

Nous allons travailler par ligne sur ce connecteur.(donc celui placé sous le haut parleur avant gauche) c'est génial il ne faut travailler que sur un seul connecteur

Ligne A -> toutes les cosses sur la rangée de couleur blanche
Ligne B -> toutes les cosses sur la rangée de couleur noire directement sous Ligne A.

Si vous suivez toujours, il vous reste:

2 marrons pour les clignotants
1 rouge gros diamètre
1 blanc
1 blanc/noir

Moi j'ai déconnecté le bornier du boitier, et je ne l'ai re-branché qu'à la fin, lorsque tous les fils sont reliés à la voiture.

Le rouge gros diamètre se connecte avec le rouge A3, rouge ligne A; case 3.(facile du coup de savoir ou est le 1 pour la suite)

Le blanc avec le beige B9, beige ligne B; case 9. (fermeture de porte)

Le blanc/noir avec le vert B8, vert ligne B; case 8. (ouverture de porte)

Enfin les clignotants, sur B4 et B5.(sur blanc et saumon)

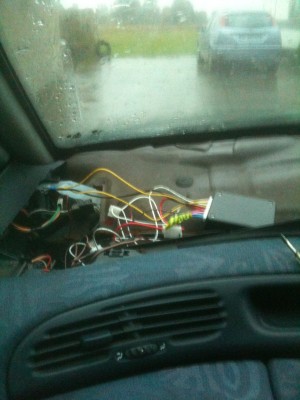

Voilà ou j'ai posé mon boitier (Bien sûr j'ai remis le TDB par dessus

)

: Boitier

on voit bien les 3 fils de masse qui sont vissés sur un des support du haut parleur (jaunes)

Cela fonctionne super bien

A + de 50 m j'arrive à ouvrir et fermer à distance

Que du bonheur

Salut

chgreg59 · Message non lu par **chgreg59** » 03 févr. 2014, 19:13

bonsoir a vous!!
j'ai aussi commandé ce kit et j'espere que ca va aller pour le montage

chgreg59 · Message non lu par **chgreg59** » 06 févr. 2014, 18:51

kit recu ce jour,monté dans la foulée

he ben ,ça fonctionne nickel et tres simple a brancher

ESPACE35 · Message non lu par **ESPACE35** » 12 févr. 2014, 19:11

Content pour toi

Presque moins cher que des piles

Et cela fonctionne vraiment à longue distance

A+

chgreg59 · Message non lu par **chgreg59** » 17 févr. 2014, 19:22

bonsoir a toi ,
désolé pas vu ton message avant !!

çà fonctionne a trèèèèèèèèèèèèèèèèèèèèèèèèèès longue distance

maxderoswell · Message non lu par **maxderoswell** » 17 nov. 2017, 13:26

Un petit UP pour faire remonter le sujet dont on me demande souvent les infos sur s'book.

harry · Message non lu par **harry** » 17 nov. 2017, 20:09

Bonjour.

Petit aparté: C'est dommage pour ceux qui n'ont pas de Facebook (dont je fais parti), ils ratent des réflexions intéressantes sur ce problème.

Harry. A+

camion rouge · Message non lu par **camion rouge** » 17 nov. 2017, 21:39

harry a écrit :Bonjour.

Petit aparté: C'est dommage pour ceux qui n'ont pas de Facebook (dont je fais parti), ils ratent des réflexions intéressantes sur ce problème.

Harry. A+

Ben, ouvre une page FB avec ton pseudo !
Tu auras acces a ces reflections !!
