Salut tout le monde.
Quelqu'un sait comment fonctionne la jauge à essence sur le 4 ? modèle 2004.
Sur le mien j'ai un montage GPL, il y a donc un relais pour simuler une ouverture et faire une relecture du niveau à chaque démarrage, mais parfois il m'indique le bon niveau et parfois il me dit que c'est vide. J'ai vérifié la connectique ca semble OK, et la niveau indiquer varie entre 2 insertions de la carte espacée de 2s, donc je pense pas que la jauge en elle même soit problématique. Mais je ferai tout de même des mesures de résistance pour voir.
Donc je cherche un max d'info sur le fonctionnement et les valeurs de résistance mini/maxi.
Fonctionnement jauge à essence
Modérateur : Equipe du site
Règles du forum
Nous sommes sur un forum d'entraide et de passionnés, assurez-vous avant de poster de respecter ceci:
Nous sommes sur un forum d'entraide et de passionnés, assurez-vous avant de poster de respecter ceci:
Le bonjour est de coutume ici pour commencer ses messages
-
Davidrwt
- Fou (folle) du volant
- Messages : 2929
- Inscription : 14 déc. 2014, 17:34
- : : :
- Modèle : [Autre]
- Finition : [Aucun]
- Année : [Autre véhicule]
- : : :
- : : :
- Localisation : Nord (59)
Re: Fonctionnement jauge à essence
Salut
Ton niveau de gpl est donner sur quoi ?
Ton niveau de gpl est donner sur quoi ?
Chevrolet Cruze LTZ S&S 1.7l 130Ch 2013
Dacia Duster 1.3tce 130Ch prestige 2021
L'espace c'est fini pour moi, je reste sur terre.
Dacia Duster 1.3tce 130Ch prestige 2021
L'espace c'est fini pour moi, je reste sur terre.
-
moulino51
- Fou (folle) du volant
- Messages : 2993
- Inscription : 10 août 2014, 02:33
- : : :
- Modèle : [Espace III 2.2 DCI 130]
- Finition : The Race
- Année : 2002
- : : :
- : : :
- Localisation : Région de Reims
- Contact :
Re: Fonctionnement jauge à essence
Il doit y avoir des capteurs de pression
Gé
Gé
Espace III 130 Poneys The Race de nouveau sur la route mais ne sert pas souvent
Clio électrique 1998 (vendue) remplacée par une VW e-UP 2.0 (une petite bombe
)
"Il ne suffit pas de regarder quelle planète nous allons laisser à nos enfants mais aussi quels enfants nous laisserons à la planète"
Clio électrique 1998 (vendue) remplacée par une VW e-UP 2.0 (une petite bombe
)"Il ne suffit pas de regarder quelle planète nous allons laisser à nos enfants mais aussi quels enfants nous laisserons à la planète"
-
Wutch
- Fou (folle) du volant
- Messages : 3901
- Inscription : 04 sept. 2016, 15:57
- : : :
- Modèle : [Espace IV 2.0 T 165 BVM]
- Finition : Privilège
- Année : 2004
- : : :
- : : :
Re: Fonctionnement jauge à essence
Le niveau de GPL est donné sur un jauge à part. Lui il fonctionne correctement, enfin comme une jauge GPL quoi
Le soucis c'est la jauge essence d'origine.
Le soucis c'est la jauge essence d'origine.
-
luso
- Sur la nationale
- Messages : 443
- Inscription : 04 juil. 2017, 16:08
- : : :
- Modèle : [Espace IV 2.2 DCI BVM]
- Finition : Privilège
- Année : 2005
- : : :
- finition : Privilège
- : : :
Re: Fonctionnement jauge à essence
Les jauges d'essence parfois ça s'use.Je ne sait pas comment c'est sur l'Espace mais sur des anciennes voitures ça m'est arrivé d'avoir le curseur usé à un endroit donné parce que ça travaillait tout le temps sur la même zone.
La valeur d'un homme tient dans sa capacité à donner et non dans sa capacité à recevoir...(Albert Einstein)
-
moulino51
- Fou (folle) du volant
- Messages : 2993
- Inscription : 10 août 2014, 02:33
- : : :
- Modèle : [Espace III 2.2 DCI 130]
- Finition : The Race
- Année : 2002
- : : :
- : : :
- Localisation : Région de Reims
- Contact :
Re: Fonctionnement jauge à essence
C'est que tu ne faisait jamais le plein alors
Gé
Espace III 130 Poneys The Race de nouveau sur la route mais ne sert pas souvent
Clio électrique 1998 (vendue) remplacée par une VW e-UP 2.0 (une petite bombe )
"Il ne suffit pas de regarder quelle planète nous allons laisser à nos enfants mais aussi quels enfants nous laisserons à la planète"
Clio électrique 1998 (vendue) remplacée par une VW e-UP 2.0 (une petite bombe
)"Il ne suffit pas de regarder quelle planète nous allons laisser à nos enfants mais aussi quels enfants nous laisserons à la planète"
-
Wutch
- Fou (folle) du volant
- Messages : 3901
- Inscription : 04 sept. 2016, 15:57
- : : :
- Modèle : [Espace IV 2.0 T 165 BVM]
- Finition : Privilège
- Année : 2004
- : : :
- : : :
Re: Fonctionnement jauge à essence
Oui ca peut s'user mais ca me surprend qu'à 2 secondes d'intervalle sans bouger la voiture la valeur change. Mais je vais faire des mesures aujourd'hui. On verra bien.
-
moulino51
- Fou (folle) du volant
- Messages : 2993
- Inscription : 10 août 2014, 02:33
- : : :
- Modèle : [Espace III 2.2 DCI 130]
- Finition : The Race
- Année : 2002
- : : :
- : : :
- Localisation : Région de Reims
- Contact :
Re: Fonctionnement jauge à essence
La dessus normalement c'est un potentiomètre bobiné, il suffit d'une faiblesse sur le presseur et hop c'est le binz.
Gé
Gé
Espace III 130 Poneys The Race de nouveau sur la route mais ne sert pas souvent
Clio électrique 1998 (vendue) remplacée par une VW e-UP 2.0 (une petite bombe )
"Il ne suffit pas de regarder quelle planète nous allons laisser à nos enfants mais aussi quels enfants nous laisserons à la planète"
Clio électrique 1998 (vendue) remplacée par une VW e-UP 2.0 (une petite bombe
)"Il ne suffit pas de regarder quelle planète nous allons laisser à nos enfants mais aussi quels enfants nous laisserons à la planète"
-
Wutch
- Fou (folle) du volant
- Messages : 3901
- Inscription : 04 sept. 2016, 15:57
- : : :
- Modèle : [Espace IV 2.0 T 165 BVM]
- Finition : Privilège
- Année : 2004
- : : :
- : : :
Re: Fonctionnement jauge à essence
Bon, j'ai fait pas mal de test ce matin, et la jauge semble bonne. La résistance ne varie pas et pourtant le niveau affiché lui n'est pas le même.
En shuntant mon relais lié au GPL, même combat, donc ca semble plutot coté ECU que se trouve le problème
En shuntant mon relais lié au GPL, même combat, donc ca semble plutot coté ECU que se trouve le problème
-
Davidrwt
- Fou (folle) du volant
- Messages : 2929
- Inscription : 14 déc. 2014, 17:34
- : : :
- Modèle : [Autre]
- Finition : [Aucun]
- Année : [Autre véhicule]
- : : :
- : : :
- Localisation : Nord (59)
Re: Fonctionnement jauge à essence
Chevrolet Cruze LTZ S&S 1.7l 130Ch 2013
Dacia Duster 1.3tce 130Ch prestige 2021
L'espace c'est fini pour moi, je reste sur terre.
Dacia Duster 1.3tce 130Ch prestige 2021
L'espace c'est fini pour moi, je reste sur terre.
-
Wutch
- Fou (folle) du volant
- Messages : 3901
- Inscription : 04 sept. 2016, 15:57
- : : :
- Modèle : [Espace IV 2.0 T 165 BVM]
- Finition : Privilège
- Année : 2004
- : : :
- : : :
Re: Fonctionnement jauge à essence

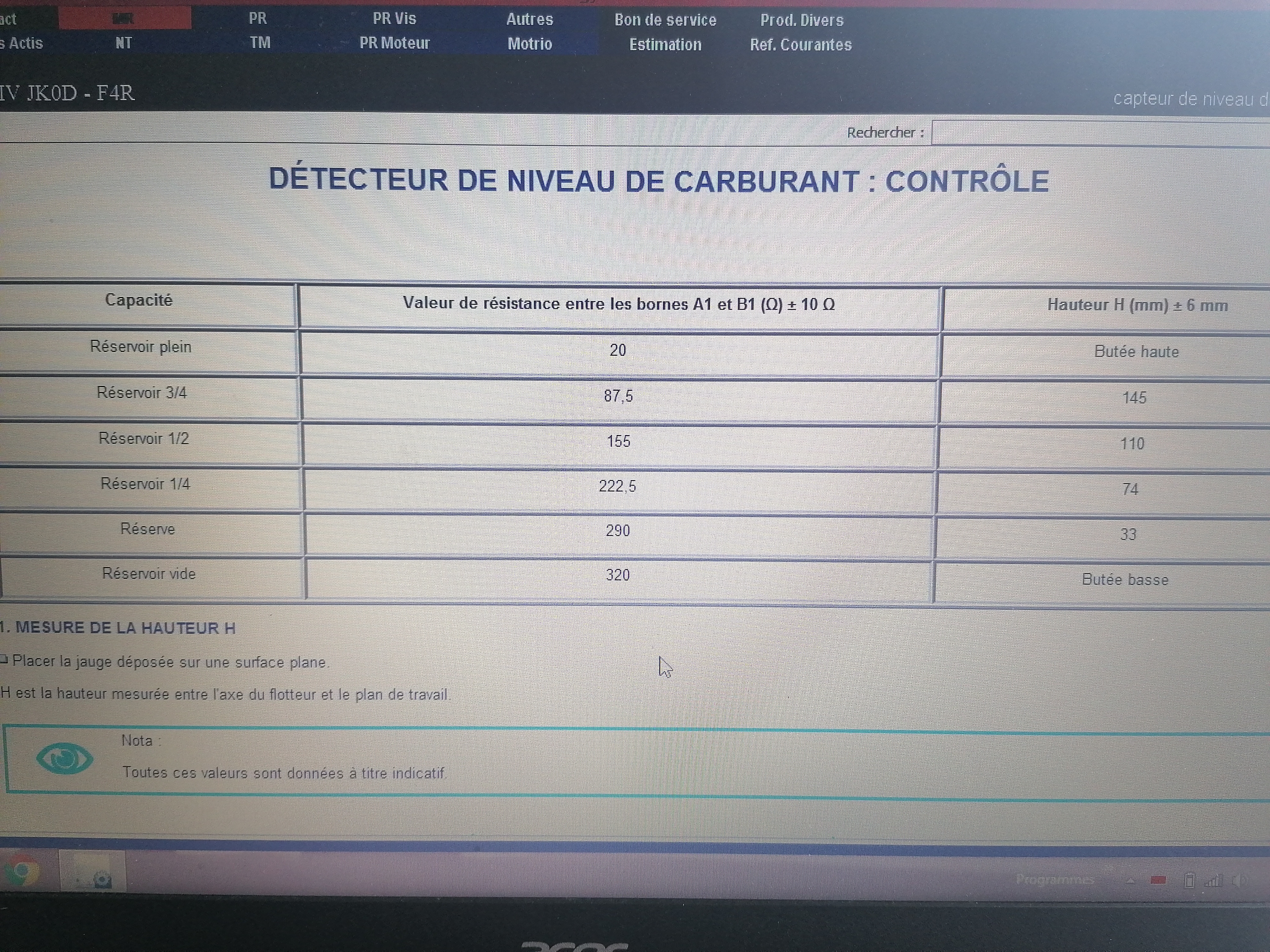

Super cette info.
J'ai mesuré autour de 190 Ohm, ce qui semble correspondre à ce que j'ai comme carburant dans le reservoir.
J'ai mesuré autour de 190 Ohm, ce qui semble correspondre à ce que j'ai comme carburant dans le reservoir.
-
Davidrwt
- Fou (folle) du volant
- Messages : 2929
- Inscription : 14 déc. 2014, 17:34
- : : :
- Modèle : [Autre]
- Finition : [Aucun]
- Année : [Autre véhicule]
- : : :
- : : :
- Localisation : Nord (59)
Re: Fonctionnement jauge à essence
Ta peut être un fil oxydé qui pourrait faussé la valeur
Chevrolet Cruze LTZ S&S 1.7l 130Ch 2013
Dacia Duster 1.3tce 130Ch prestige 2021
L'espace c'est fini pour moi, je reste sur terre.
Dacia Duster 1.3tce 130Ch prestige 2021
L'espace c'est fini pour moi, je reste sur terre.
-
Wutch
- Fou (folle) du volant
- Messages : 3901
- Inscription : 04 sept. 2016, 15:57
- : : :
- Modèle : [Espace IV 2.0 T 165 BVM]
- Finition : Privilège
- Année : 2004
- : : :
- : : :
Re: Fonctionnement jauge à essence
Yep. Mais malheureusement, pas de schéma elec à disposition.
J'ai mis du nettoyant contact au niveau du connecteur à coté de la jauge. Ensuite ca part sous les sièges avants.
J'ai mis du nettoyant contact au niveau du connecteur à coté de la jauge. Ensuite ca part sous les sièges avants.
-
luso
- Sur la nationale
- Messages : 443
- Inscription : 04 juil. 2017, 16:08
- : : :
- Modèle : [Espace IV 2.2 DCI BVM]
- Finition : Privilège
- Année : 2005
- : : :
- finition : Privilège
- : : :
Re: Fonctionnement jauge à essence
Rarement, mon maxi c'était la moitié.Pour bien faire il aurait fallu mettre le plein de temps en temps et consommer tout pour que le curseur use uniformément la jauge.Je mettais seulement 5 euros...j'aimais aller à la station service, il n'y avait pas encore d'automates.
La valeur d'un homme tient dans sa capacité à donner et non dans sa capacité à recevoir...(Albert Einstein)
-
moulino51
- Fou (folle) du volant
- Messages : 2993
- Inscription : 10 août 2014, 02:33
- : : :
- Modèle : [Espace III 2.2 DCI 130]
- Finition : The Race
- Année : 2002
- : : :
- : : :
- Localisation : Région de Reims
- Contact :
Re: Fonctionnement jauge à essence
c'est bien ce que je subodorais
