Bonjour
J'ai une fuite d'huile au joint SPI (ou Simmering) de l'arbre de transmission droit, coté boite de vitesse. Là où ça rentre dans la boîte à vitesse.
Par contre je ne suis pas sûr que cette partie est complète dans mon Espace 4 2.2 dci, je vois un manchon cylindrique blanc qui se balade sur l'arbre de transmission et j'ai l'impression qu'il manque une fixation ou une manchette ?
Quelqu'un aurait une photo de cette endroit et je pourrais voir ce qui manque chez moi ?

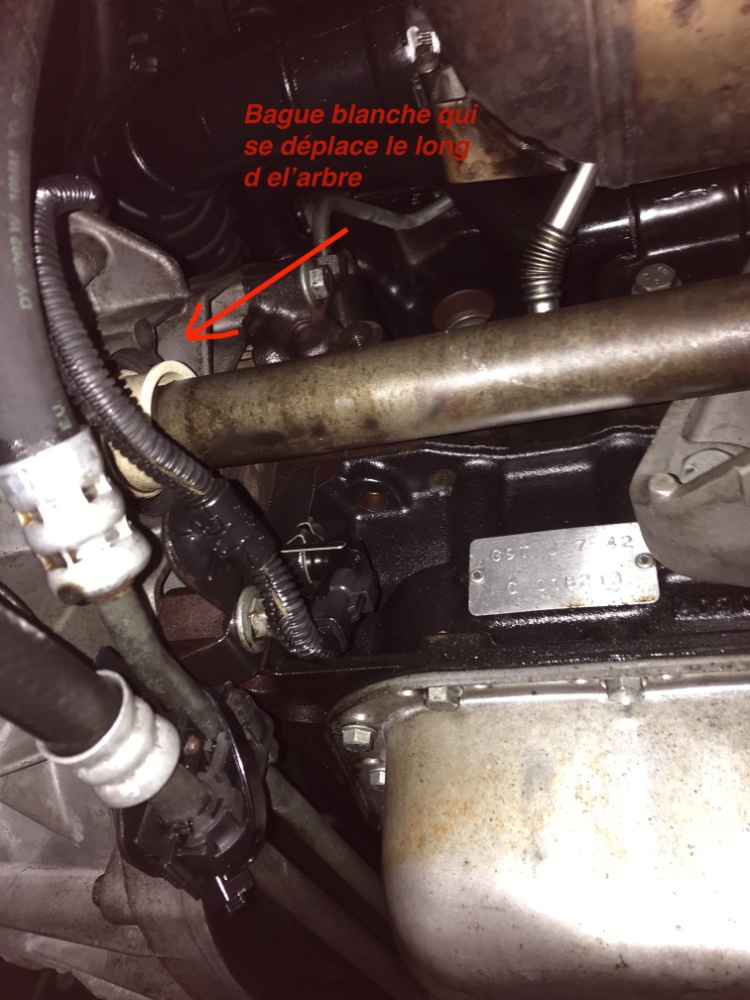

Voici une photo pour expliquer :
Fuite d'huile arbre de transmission droit, coté boite de vitesse
Modérateur : Equipe du site
Règles du forum
Nous sommes sur un forum d'entraide et de passionnés, assurez-vous avant de poster de respecter ceci:
Nous sommes sur un forum d'entraide et de passionnés, assurez-vous avant de poster de respecter ceci:
Le bonjour est de coutume ici pour commencer ses messages
-
Avlys
- Apprenti-conducteur(trice)
- Messages : 51
- Inscription : 17 juil. 2019, 10:49
- : : :
- Modèle : [Espace IV 2.2 DCI BVM]
- Finition : Privilège
- Année : 2003
- : : :
- : : :
- Localisation : Suisse Neuchâtel
Fuite d'huile arbre de transmission droit, coté boite de vitesse
- Pièces jointes
-
Dernière modification par Avlys le 03 févr. 2021, 22:12, modifié 1 fois.
Renault Espace IV 2.2 dci, depuis le 27.1.2017, 225000 Km, mai 2003 - pour transporter les enfants et copains
Mazda Demio 1324 cm2, depuis aussi le 27.1.2017, mars 1999 - Pour la ville
Fiat Ducato 14, 2,8TD, depuis mai 2005, avril 1999 - Pour les chantiers
Peugeot J5 Bus camping Rapido, 2.5 lt, depuis juillet 2013, Pour les vacances et le fitness : il n'a pas la direction assistée
De profession Sanitaire et chauffagiste, j'ai passablement fait de la mécanique sur mes véhicules, surtout étant jeune (et beau)
Mazda Demio 1324 cm2, depuis aussi le 27.1.2017, mars 1999 - Pour la ville
Fiat Ducato 14, 2,8TD, depuis mai 2005, avril 1999 - Pour les chantiers
Peugeot J5 Bus camping Rapido, 2.5 lt, depuis juillet 2013, Pour les vacances et le fitness : il n'a pas la direction assistée
De profession Sanitaire et chauffagiste, j'ai passablement fait de la mécanique sur mes véhicules, surtout étant jeune (et beau)
-
damien27110
- Conduite accompagnée
- Messages : 142
- Inscription : 22 juin 2020, 01:38
- : : :
- Modèle : [Espace IV 2.0 DCI 150 BVM]
- Finition : Alyum
- Année : 2007
- : : :
- : : :
Re: Fuite d'huile arbre de transmission droit, coté boite de vitesse
Bonsoir,
La bague blanche ne sert qu'au montage du cardan dans le joint spi pour ne pas l'abîmer (cette pièce n'est pas toujours fourni dans les marques adaptables) ; ensuite on la dégage du joint ; par contre, je ne sais plus si elle est immobilisée ou si elle se promène (on peut la couper au pire)... Pour la fuite, le joint est certainement HS.
La bague blanche ne sert qu'au montage du cardan dans le joint spi pour ne pas l'abîmer (cette pièce n'est pas toujours fourni dans les marques adaptables) ; ensuite on la dégage du joint ; par contre, je ne sais plus si elle est immobilisée ou si elle se promène (on peut la couper au pire)... Pour la fuite, le joint est certainement HS.
Espace IV ph2 Alyum 2.0l dci 150CV 230000 km
Scenic 3 ph2 Bose Edition 1.6l dci 130CV 190000km
(Vendu : Espace IV Empreinte 1.9l dci 117CV 275500 km)
(RIP à 186000km, Espace IV Privilège 2.2l dci 150CV)
Golf IV TDI 130CV 352000 km
Scenic 3 ph2 Bose Edition 1.6l dci 130CV 190000km
(Vendu : Espace IV Empreinte 1.9l dci 117CV 275500 km)
(RIP à 186000km, Espace IV Privilège 2.2l dci 150CV)
Golf IV TDI 130CV 352000 km
-
Avlys
- Apprenti-conducteur(trice)
- Messages : 51
- Inscription : 17 juil. 2019, 10:49
- : : :
- Modèle : [Espace IV 2.2 DCI BVM]
- Finition : Privilège
- Année : 2003
- : : :
- : : :
- Localisation : Suisse Neuchâtel
Re: Fuite d'huile arbre de transmission droit, coté boite de vitesse
Merci pour la réponse
je comprends mieux maintenant.
J’ai démonté l’arbre de transmission, mais je ne sais pas comment démonter/enlever le joint spi ?
Avez-vous une astuce ?

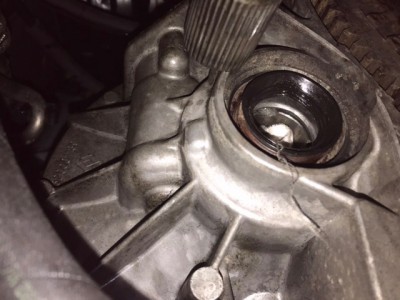

Voici une photo actuelle :
je comprends mieux maintenant.J’ai démonté l’arbre de transmission, mais je ne sais pas comment démonter/enlever le joint spi ?
Avez-vous une astuce ?
Voici une photo actuelle :
- Pièces jointes
-
Renault Espace IV 2.2 dci, depuis le 27.1.2017, 225000 Km, mai 2003 - pour transporter les enfants et copains
Mazda Demio 1324 cm2, depuis aussi le 27.1.2017, mars 1999 - Pour la ville
Fiat Ducato 14, 2,8TD, depuis mai 2005, avril 1999 - Pour les chantiers
Peugeot J5 Bus camping Rapido, 2.5 lt, depuis juillet 2013, Pour les vacances et le fitness : il n'a pas la direction assistée
De profession Sanitaire et chauffagiste, j'ai passablement fait de la mécanique sur mes véhicules, surtout étant jeune (et beau)
Mazda Demio 1324 cm2, depuis aussi le 27.1.2017, mars 1999 - Pour la ville
Fiat Ducato 14, 2,8TD, depuis mai 2005, avril 1999 - Pour les chantiers
Peugeot J5 Bus camping Rapido, 2.5 lt, depuis juillet 2013, Pour les vacances et le fitness : il n'a pas la direction assistée
De profession Sanitaire et chauffagiste, j'ai passablement fait de la mécanique sur mes véhicules, surtout étant jeune (et beau)
-
Totor33
- Fou (folle) du volant
- Messages : 4596
- Inscription : 09 nov. 2006, 11:22
- : : :
- Modèle : [Espace III 2.2 DCI 130]
- Finition : Privilège
- Année : 2001
- : : :
- 2ème modèle : [Espace IV 2.0 DCI 150 FAP BVA]
- finition : Privilège
- Année : 2008
- : : :
- 3ème modèle : [Grand Espace IV 2.0 DCI 175 FAP BVA]
- Finition : Intens
- Année : 2014
Re: Fuite d'huile arbre de transmission droit, coté boite de vitesse
Bonsoir,
Tu fais 2 petit trous dans le joint, diamétralement opposés, attention de ne pas déraper sur la boite en alu.....
Tu mets 2 vis dans les trous , en faisant toujours attention à la boite, et tu t'en sers pour tirer le joint
Tu fais 2 petit trous dans le joint, diamétralement opposés, attention de ne pas déraper sur la boite en alu.....
Tu mets 2 vis dans les trous , en faisant toujours attention à la boite, et tu t'en sers pour tirer le joint
Totor33
--------------------------------
Simca 1501
Ford Escort 940.
Simca 1301 - 230 000 km
504 TI BVA
R18 GTD
R21 Nevada GTD - 243 000 km
Espace II Diesel 1994 - 342 530 km - 15-03-2011 CT Vierge! -
Espace III 2.2 DCI - 2001 - 450 142 km affichés au compteur (en réalité 160 000 km de moins (bug!!!)) - Moteur changé à 50 000 km).
Espace IV 2.0 150 cv BVA - 2008 - 242 000 Km ..... offert à ma fille pour Noël.....
Kangoo 1.9D Alizé - 2000 - 315 875 Km...... nouveau venu pour ma Fille.
Espace IV 2.0 -175 cv - BVA6 - 2014 - 98 020 Km
--------------------------------
Simca 1501
Ford Escort 940.
Simca 1301 - 230 000 km
504 TI BVA
R18 GTD
R21 Nevada GTD - 243 000 km
Espace II Diesel 1994 - 342 530 km - 15-03-2011 CT Vierge! -
Espace III 2.2 DCI - 2001 - 450 142 km affichés au compteur (en réalité 160 000 km de moins (bug!!!)) - Moteur changé à 50 000 km).
Espace IV 2.0 150 cv BVA - 2008 - 242 000 Km ..... offert à ma fille pour Noël.....
Kangoo 1.9D Alizé - 2000 - 315 875 Km...... nouveau venu pour ma Fille.
Espace IV 2.0 -175 cv - BVA6 - 2014 - 98 020 Km
-
Avlys
- Apprenti-conducteur(trice)
- Messages : 51
- Inscription : 17 juil. 2019, 10:49
- : : :
- Modèle : [Espace IV 2.2 DCI BVM]
- Finition : Privilège
- Année : 2003
- : : :
- : : :
- Localisation : Suisse Neuchâtel
Re: Fuite d'huile arbre de transmission droit, coté boite de vitesse
Merci
Je vous tiens au courant du remplacement
Ma question maintenant par rapport à cet arbre de transmission coté droite de la boîte à vitesse, actuellement il n'y a rien, excepté cette bague blanche d'aide au montage
- Y a t'il un cache pour protéger ce joint Spi ?
Je vous tiens au courant du remplacement
Ma question maintenant par rapport à cet arbre de transmission coté droite de la boîte à vitesse, actuellement il n'y a rien, excepté cette bague blanche d'aide au montage
- Y a t'il un cache pour protéger ce joint Spi ?
Renault Espace IV 2.2 dci, depuis le 27.1.2017, 225000 Km, mai 2003 - pour transporter les enfants et copains
Mazda Demio 1324 cm2, depuis aussi le 27.1.2017, mars 1999 - Pour la ville
Fiat Ducato 14, 2,8TD, depuis mai 2005, avril 1999 - Pour les chantiers
Peugeot J5 Bus camping Rapido, 2.5 lt, depuis juillet 2013, Pour les vacances et le fitness : il n'a pas la direction assistée
De profession Sanitaire et chauffagiste, j'ai passablement fait de la mécanique sur mes véhicules, surtout étant jeune (et beau)
Mazda Demio 1324 cm2, depuis aussi le 27.1.2017, mars 1999 - Pour la ville
Fiat Ducato 14, 2,8TD, depuis mai 2005, avril 1999 - Pour les chantiers
Peugeot J5 Bus camping Rapido, 2.5 lt, depuis juillet 2013, Pour les vacances et le fitness : il n'a pas la direction assistée
De profession Sanitaire et chauffagiste, j'ai passablement fait de la mécanique sur mes véhicules, surtout étant jeune (et beau)
-
Avlys
- Apprenti-conducteur(trice)
- Messages : 51
- Inscription : 17 juil. 2019, 10:49
- : : :
- Modèle : [Espace IV 2.2 DCI BVM]
- Finition : Privilège
- Année : 2003
- : : :
- : : :
- Localisation : Suisse Neuchâtel
Re: Fuite d'huile arbre de transmission droit, coté boite de vitesse
Excuse-moi Grostoto, j'ai oublié de te répondre... Je crois que c'est la même chose : ici en Romandie, j'avais plutôt entendu parler de Simmering, alors que je ne connaissais pas SPI.
Mais on trouve souvent des fournisseurs qui parlent des Simmering. (ça me rappelle l'époque on je réparais les vélo-moteurs)
https://www.scootertuning.ch/Simmer-joi ... anguage=fr
Dernière modification par Avlys le 02 févr. 2021, 21:03, modifié 1 fois.
Renault Espace IV 2.2 dci, depuis le 27.1.2017, 225000 Km, mai 2003 - pour transporter les enfants et copains
Mazda Demio 1324 cm2, depuis aussi le 27.1.2017, mars 1999 - Pour la ville
Fiat Ducato 14, 2,8TD, depuis mai 2005, avril 1999 - Pour les chantiers
Peugeot J5 Bus camping Rapido, 2.5 lt, depuis juillet 2013, Pour les vacances et le fitness : il n'a pas la direction assistée
De profession Sanitaire et chauffagiste, j'ai passablement fait de la mécanique sur mes véhicules, surtout étant jeune (et beau)
Mazda Demio 1324 cm2, depuis aussi le 27.1.2017, mars 1999 - Pour la ville
Fiat Ducato 14, 2,8TD, depuis mai 2005, avril 1999 - Pour les chantiers
Peugeot J5 Bus camping Rapido, 2.5 lt, depuis juillet 2013, Pour les vacances et le fitness : il n'a pas la direction assistée
De profession Sanitaire et chauffagiste, j'ai passablement fait de la mécanique sur mes véhicules, surtout étant jeune (et beau)
-
grostoto
- Fou (folle) du volant
- Messages : 8597
- Inscription : 09 mars 2011, 14:48
- : : :
- Modèle : [Espace III 2.0 16V BVM]
- Finition : RXT
- Année : 2000
- : : :
- : : :
- Localisation : centre
Re: Fuite d'huile arbre de transmission droit, coté boite de vitesse
salut
le lien ne me donne rien du tout.. (je ne sais pas si c'est pareil chez vous..).
le lien ne me donne rien du tout.. (je ne sais pas si c'est pareil chez vous..).
-
damien27110
- Conduite accompagnée
- Messages : 142
- Inscription : 22 juin 2020, 01:38
- : : :
- Modèle : [Espace IV 2.0 DCI 150 BVM]
- Finition : Alyum
- Année : 2007
- : : :
- : : :
Re: Fuite d'huile arbre de transmission droit, coté boite de vitesse
Ma curiosité m'a poussé à chercher
: Simmerring est, semble-t-il, une technologie de joint à lèvre développée depuis 1929 par la société Freudenberg (https://www.fst.com/corporate/) ; SPI est l'acronyme de "Société des Perfectionnements Industriels" (https://officielduroulement.com/2019/07 ... joint-spi/)... Tout comme pour le sopalin ou le frigidaire, les 2 termes sont un abus de langage pour désigner un joint à lèvres.
: Simmerring est, semble-t-il, une technologie de joint à lèvre développée depuis 1929 par la société Freudenberg (https://www.fst.com/corporate/) ; SPI est l'acronyme de "Société des Perfectionnements Industriels" (https://officielduroulement.com/2019/07 ... joint-spi/)... Tout comme pour le sopalin ou le frigidaire, les 2 termes sont un abus de langage pour désigner un joint à lèvres. Espace IV ph2 Alyum 2.0l dci 150CV 230000 km
Scenic 3 ph2 Bose Edition 1.6l dci 130CV 190000km
(Vendu : Espace IV Empreinte 1.9l dci 117CV 275500 km)
(RIP à 186000km, Espace IV Privilège 2.2l dci 150CV)
Golf IV TDI 130CV 352000 km
Scenic 3 ph2 Bose Edition 1.6l dci 130CV 190000km
(Vendu : Espace IV Empreinte 1.9l dci 117CV 275500 km)
(RIP à 186000km, Espace IV Privilège 2.2l dci 150CV)
Golf IV TDI 130CV 352000 km
-
grostoto
- Fou (folle) du volant
- Messages : 8597
- Inscription : 09 mars 2011, 14:48
- : : :
- Modèle : [Espace III 2.0 16V BVM]
- Finition : RXT
- Année : 2000
- : : :
- : : :
- Localisation : centre
Re: Fuite d'huile arbre de transmission droit, coté boite de vitesse
super..
le pb a la base est donc une faute d'orthographe...
simmerring avec 2 R cela fonctionne aussitot correctement dans google...
je ne connaissais pas du tout ce terme, je suis moins con (si toutefois cela est possible... )
le pb a la base est donc une faute d'orthographe...
simmerring avec 2 R cela fonctionne aussitot correctement dans google...
je ne connaissais pas du tout ce terme, je suis moins con (si toutefois cela est possible...
)-
Avlys
- Apprenti-conducteur(trice)
- Messages : 51
- Inscription : 17 juil. 2019, 10:49
- : : :
- Modèle : [Espace IV 2.2 DCI BVM]
- Finition : Privilège
- Année : 2003
- : : :
- : : :
- Localisation : Suisse Neuchâtel
Re: Fuite d'huile arbre de transmission droit, coté boite de vitesse
Merci pour toutes ces intéressantes réponses, j'ai même appris qu'il fallait 2 R (ce qui est logique > Simmer-ring)
J'ai enlevé la bague blanche de montage.
Pour la protection de la zone, j'ai compris qu'il n'y avait pas de cache de protection dédié, mais par contre à ma Renault il manque dessous la grande plaque qui protège l'ensemble du moteur. Je vais en faire une en tôle d'aluminium.
Pour l'instant j'ai changé ce Simmerring et tout c'est bien passé, achat à l'agence Renault, CHF 38.- ... !
Je ne peux pas encore rouler à cause de mon problème de frein qui ne passe pas le contrôle technique.
J'ai enlevé la bague blanche de montage.
Pour la protection de la zone, j'ai compris qu'il n'y avait pas de cache de protection dédié, mais par contre à ma Renault il manque dessous la grande plaque qui protège l'ensemble du moteur. Je vais en faire une en tôle d'aluminium.
Pour l'instant j'ai changé ce Simmerring et tout c'est bien passé, achat à l'agence Renault, CHF 38.- ... !
Je ne peux pas encore rouler à cause de mon problème de frein qui ne passe pas le contrôle technique.
