Shema electrique + descriptif espace IV

Message non lu par dinguinou »

Chers amis forumiens bonjour,

Je viens vers vous car je n'ai pas trouvé de réponse correcte à mon problème.
Je m'explique, j'ai une espace IV de 2006 2.2dci 150cv.
Elle ne démarre pas, après avoir vérifié injecteurs arrivee de carburant etc... je me tourne sur un problème probablement electonique.
J'ai pu obtenir chez renault le shema electrique de ma voiture, jusque là tout vas bien, shéma G9T742BVM6 J81, je sais que le 120 est le calculateur moteur, cepandant j'aimerais un aiguillage sur les autre nombres pour en connaitre leurs composants.

D'avance merci pour votre aide :)
0113_A3[8153].PDF
Shema de cablage en question G9T
(60.58 Kio) Téléchargé 99 fois
Celui qui veut……… peut 8)
Haut
Negrus
Passager(ère)
Passager(ère)
Messages : 27
Inscription : 12 janv. 2018, 23:53
: : :
Modèle : [Espace IV 2.2 DCI BVM]
Finition : Privilège
Année : 2003
: : :
: : :

Re: Shema electrique + descriptif espace IV

Message non lu par Negrus »

Bonjour Dinguinou

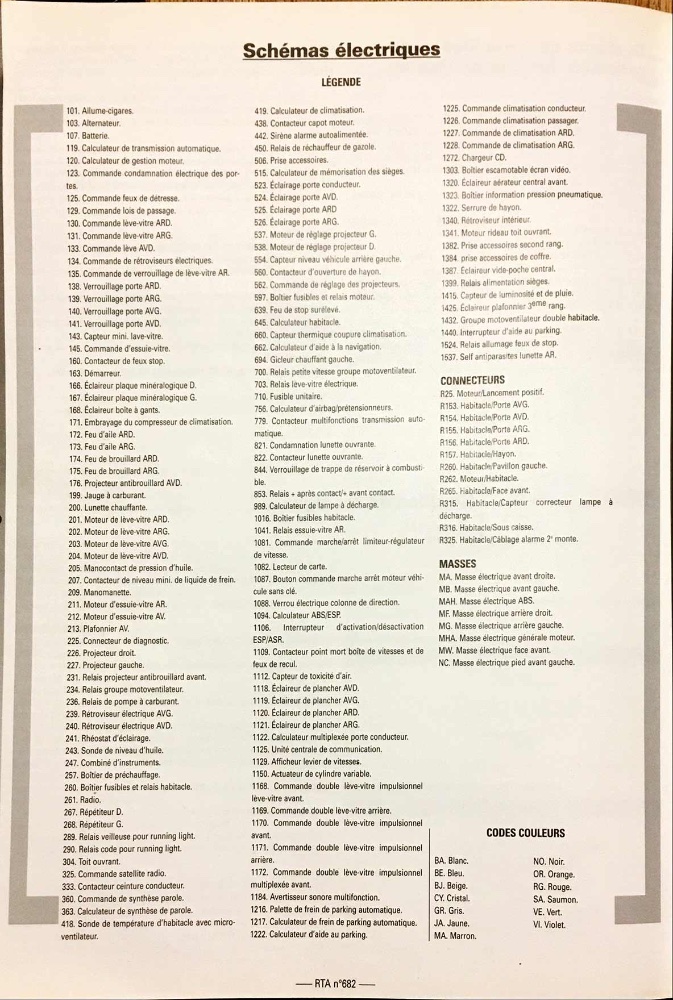

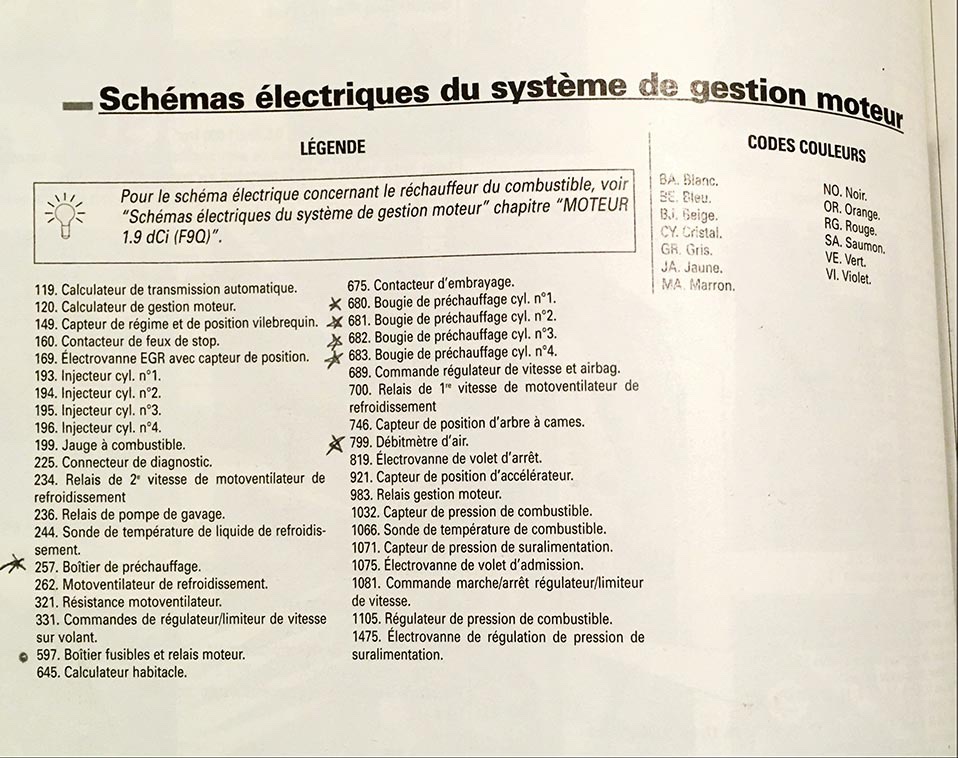

J'espère que ces deux fichiers puisse t'aider
Tu peux aussi regarder mon expérience pour faire démarrer mon Espace ici, après deux ans...

Bonne journée
Haut
Avatar de l’utilisateur
dinguinou
Passager(ère)
Passager(ère)
Messages : 23
Inscription : 16 avr. 2018, 18:22
: : :
Modèle : [Grand Espace III 2.0]
Finition : RTE
Année : 1999
: : :
: : :

Re: Shema electrique + descriptif espace IV

Message non lu par dinguinou »

Un énorme merci à toi, je vais enfin pouvoir avancer ;) je te tiens au jus de la suite.
Celui qui veut……… peut 8)
Haut
Avatar de l’utilisateur
Davidrwt
Fou (folle) du volant
Fou (folle) du volant
Messages : 2929
Inscription : 14 déc. 2014, 17:34
: : :
Modèle : [Autre]
Finition : [Aucun]
Année : [Autre véhicule]
: : :
: : :
Localisation : Nord (59)

Re: Shema electrique + descriptif espace IV

Message non lu par Davidrwt »

Cette espace indique un défaut au tdb ?
Chevrolet Cruze LTZ S&S 1.7l 130Ch 2013
Dacia Duster 1.3tce 130Ch prestige 2021

L'espace c'est fini pour moi, je reste sur terre.
Haut
Avatar de l’utilisateur
dinguinou
Passager(ère)
Passager(ère)
Messages : 23
Inscription : 16 avr. 2018, 18:22
: : :
Modèle : [Grand Espace III 2.0]
Finition : RTE
Année : 1999
: : :
: : :

Re: Shema electrique + descriptif espace IV

Message non lu par dinguinou »

Davidrwt a écrit : ↑01 avr. 2021, 20:57 Cette espace indique un défaut au tdb ?
Bien le Bonjour, juste injection à controler, sur le delphi, il indique vanne EGR en position ouverte, rien d'autre.
Cependant j'ai une question, j'ai une bielle qui as pété, j'ai remplacé le moteur car troué devant et derrière, est ce que à cause du choc le calculateur aurais pu se mettre en sécurité?

Merci pour votre aide :)
Celui qui veut……… peut 8)
Haut
grostoto
Fou (folle) du volant
Fou (folle) du volant
Messages : 8568
Inscription : 09 mars 2011, 14:48
: : :
Modèle : [Espace III 2.0 16V BVM]
Finition : RXT
Année : 2000
: : :
: : :
Localisation : centre

Re: Shema electrique + descriptif espace IV

Message non lu par grostoto »

De quelle choc parles tu ?
tu es percuté quelque chose ?
Haut
Avatar de l’utilisateur
Davidrwt
Fou (folle) du volant
Fou (folle) du volant
Messages : 2929
Inscription : 14 déc. 2014, 17:34
: : :
Modèle : [Autre]
Finition : [Aucun]
Année : [Autre véhicule]
: : :
: : :
Localisation : Nord (59)

Re: Shema electrique + descriptif espace IV

Message non lu par Davidrwt »

dinguinou a écrit : ↑02 avr. 2021, 09:07
Davidrwt a écrit : ↑01 avr. 2021, 20:57 Cette espace indique un défaut au tdb ?
Bien le Bonjour, juste injection à controler, sur le delphi, il indique vanne EGR en position ouverte, rien d'autre.
Cependant j'ai une question, j'ai une bielle qui as pété, j'ai remplacé le moteur car troué devant et derrière, est ce que à cause du choc le calculateur aurais pu se mettre en sécurité?

Merci pour votre aide :)
Bonjour
Non aucune incidence.
Le démarreur tourne ?
Chevrolet Cruze LTZ S&S 1.7l 130Ch 2013
Dacia Duster 1.3tce 130Ch prestige 2021

L'espace c'est fini pour moi, je reste sur terre.
Haut
Painchocolat19
Fou (folle) du volant
Fou (folle) du volant
Messages : 1983
Inscription : 28 mars 2016, 11:56
: : :
Modèle : [Grand Espace IV 2.0 DCI 130 BVM]
Finition : Zen
Année : 2013
: : :
: : :

Re: Shema electrique + descriptif espace IV

Message non lu par Painchocolat19 »

Salut,
il y a une sécurité sur l'arrivé de gasoil en cas de choc.
Grand Espace 4 130 DCI de 2013 finition ZEN.
Haut
Avatar de l’utilisateur
dinguinou
Passager(ère)
Passager(ère)
Messages : 23
Inscription : 16 avr. 2018, 18:22
: : :
Modèle : [Grand Espace III 2.0]
Finition : RTE
Année : 1999
: : :
: : :

Re: Shema electrique + descriptif espace IV

Message non lu par dinguinou »

Bonsoir

Démarreur tourne , aucun accident depuis que je l'ai, capteur pmh neuf, pirate mais neuf
Moteur tourne tant qu'il y as du produit genre nettoyant frein et tourne meme tres bien.
Par contre ne démarre pas d'elle même .
