Bonjour,
L'un des membres du club peut-il m'envoyer une copie pdf des schémas de câblage du circuit émetteur du réservoir de carburant pour un Espace TSE de 1985.
J'ai déjà les informations sur les circuits des versions 1986 et 1987.
Pour une raison inconnue, la jauge de carburant a cessé de fonctionner et nous serait utile lors de notre voyage à Romo le mois prochain.
Il se peut que seules les couleurs des fils aient changé, mais les couleurs du connecteur orange 81 à 7 voies ne correspondent pas à celles du véhicule réel.
Merci d'avance.
Meilleures salutations,
Alan et Alison
Schémas de câblage du circuit émetteur du réservoir de carburant
Modérateur : Equipe du site
Règles du forum
Nous sommes sur un forum d'entraide et de passionnés, assurez-vous avant de poster de respecter ceci:
Nous sommes sur un forum d'entraide et de passionnés, assurez-vous avant de poster de respecter ceci:
Le bonjour est de coutume ici pour commencer ses messages
-
C53SYJ
- Conduite accompagnée
- Messages : 164
- Inscription : 24 nov. 2013, 10:05
- : : :
- Modèle : [Espace I 2.0 carburateur]
- Finition : TSE
- Année : 1986
- : : :
- 2ème modèle : [Autre]
- : : :
- Localisation : Dorset England
Schémas de câblage du circuit émetteur du réservoir de carburant
Renault Espace Series 1 1986 T013881 Sideral Blue 498,451km
Renault Clio Series 3 2007 Bleu
Sinclair C5 The only Series!!
VW Buzz 1st Edition 2023
Renault Clio Series 3 2007 Bleu
Sinclair C5 The only Series!!
VW Buzz 1st Edition 2023
-
Sigma
- Fou (folle) du volant
- Messages : 1422
- Inscription : 11 août 2022, 19:21
- : : :
- Modèle : [Espace II 2.1 TD]
- Finition : Base
- Année : 1994
- : : :
- : : :
- Localisation : en dérapage
Re: Schémas de câblage du circuit émetteur du réservoir de carburant
Bonjour

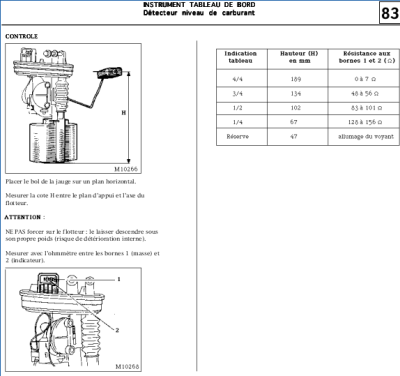

je n'ai pas les schémas pour le cablage de cette jauge mais j'ai trouvé des valeurs de résistance dans la MR.
Ca permettra au moins de vérifier l'état de la jauge elle-même, d'ailleurs c'est souvent la piste résistive qui pose des problèmes dans ces dispositifs.
En esperant que ça aide un peu.
je n'ai pas les schémas pour le cablage de cette jauge mais j'ai trouvé des valeurs de résistance dans la MR.
Ca permettra au moins de vérifier l'état de la jauge elle-même, d'ailleurs c'est souvent la piste résistive qui pose des problèmes dans ces dispositifs.
En esperant que ça aide un peu.
Renault Espace II RN J8S 1994 290000Km (le Sapin de noël), CG véhicule collection depuis le 09/2024
Peugeot 306 Berline "Symbio" 1.9D XUD9 1997 258000Km (Farce à la Rouille)
Peugeot 306 Berline "Symbio" 1.9D XUD9 1997 258000Km (Farce à la Rouille)
-
Sigma
- Fou (folle) du volant
- Messages : 1422
- Inscription : 11 août 2022, 19:21
- : : :
- Modèle : [Espace II 2.1 TD]
- Finition : Base
- Année : 1994
- : : :
- : : :
- Localisation : en dérapage
Re: Schémas de câblage du circuit émetteur du réservoir de carburant

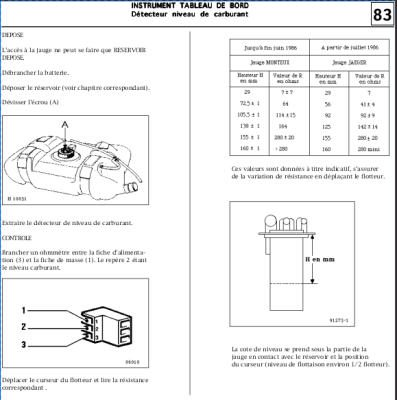

Trouvé un autre tableau avec les valeurs de résistance, celui là est peut être plus adapté à votre TSE:
Renault Espace II RN J8S 1994 290000Km (le Sapin de noël), CG véhicule collection depuis le 09/2024
Peugeot 306 Berline "Symbio" 1.9D XUD9 1997 258000Km (Farce à la Rouille)
Peugeot 306 Berline "Symbio" 1.9D XUD9 1997 258000Km (Farce à la Rouille)
-
C53SYJ
- Conduite accompagnée
- Messages : 164
- Inscription : 24 nov. 2013, 10:05
- : : :
- Modèle : [Espace I 2.0 carburateur]
- Finition : TSE
- Année : 1986
- : : :
- 2ème modèle : [Autre]
- : : :
- Localisation : Dorset England
Re: Schémas de câblage du circuit émetteur du réservoir de carburant
Bonjour,
Merci Pilou29 et Sigma de m'avoir envoyé une copie de la section 83 du manuel MR272 qui concerne les circuits du transmetteur de carburant et de l'affichage du carburant du tableau de bord.
Inutile de dire que pour ceux qui se penchent sur l'électricité et les métiers à tisser de nos véhicules, Matra, dans sa sagesse, a utilisé plusieurs connecteurs de couleur orange dans sa conception et plusieurs d'entre eux sont à 7 voies.
N'oubliez pas que j'ai un TSE à conduite à droite, j'ai trouvé un connecteur 7 voies sous le tableau de bord côté droit qui n'avait pas les couleurs du connecteur 81. J'ai découvert plus tard qu'il s'agissait du connecteur 302.

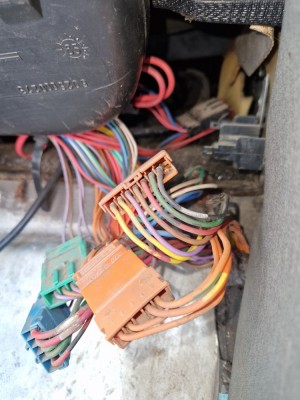

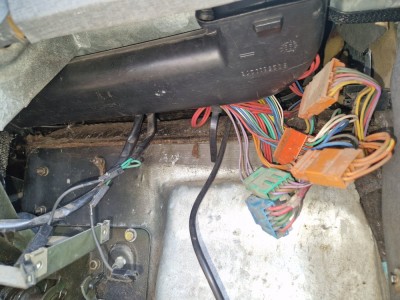

En regardant sous la zone hors-bord du tableau de bord, où se trouvent la colonne de direction et le module d'affichage des instruments, j'ai trouvé un groupe de connecteurs orange (3) et j'ai finalement trouvé le connecteur 81 avec les couleurs correctes pour un véhicule E1 de 1986.
En déconnectant le connecteur, les deux broches 1 et 2 sont en circuit ouvert jusqu'au transmetteur de carburant, j'ai donc déterminé où se trouve le défaut.
La réparation devra attendre après notre voyage à Romo pour trouver d'abord un remplaçant.
Je comprends que je peux couper le tapis au-dessus de l'unité émettrice et y accéder depuis l'intérieur du véhicule?
Enfin, merci encore à tous les deux pour votre aide dans la détermination de la panne.
Meilleures salutations,
Alan et Alison
Merci Pilou29 et Sigma de m'avoir envoyé une copie de la section 83 du manuel MR272 qui concerne les circuits du transmetteur de carburant et de l'affichage du carburant du tableau de bord.
Inutile de dire que pour ceux qui se penchent sur l'électricité et les métiers à tisser de nos véhicules, Matra, dans sa sagesse, a utilisé plusieurs connecteurs de couleur orange dans sa conception et plusieurs d'entre eux sont à 7 voies.
N'oubliez pas que j'ai un TSE à conduite à droite, j'ai trouvé un connecteur 7 voies sous le tableau de bord côté droit qui n'avait pas les couleurs du connecteur 81. J'ai découvert plus tard qu'il s'agissait du connecteur 302.
En regardant sous la zone hors-bord du tableau de bord, où se trouvent la colonne de direction et le module d'affichage des instruments, j'ai trouvé un groupe de connecteurs orange (3) et j'ai finalement trouvé le connecteur 81 avec les couleurs correctes pour un véhicule E1 de 1986.
En déconnectant le connecteur, les deux broches 1 et 2 sont en circuit ouvert jusqu'au transmetteur de carburant, j'ai donc déterminé où se trouve le défaut.
La réparation devra attendre après notre voyage à Romo pour trouver d'abord un remplaçant.
Je comprends que je peux couper le tapis au-dessus de l'unité émettrice et y accéder depuis l'intérieur du véhicule?
Enfin, merci encore à tous les deux pour votre aide dans la détermination de la panne.
Meilleures salutations,
Alan et Alison
- Pièces jointes
-
-
Renault Espace Series 1 1986 T013881 Sideral Blue 498,451km
Renault Clio Series 3 2007 Bleu
Sinclair C5 The only Series!!
VW Buzz 1st Edition 2023
Renault Clio Series 3 2007 Bleu
Sinclair C5 The only Series!!
VW Buzz 1st Edition 2023
-
Sigma
- Fou (folle) du volant
- Messages : 1422
- Inscription : 11 août 2022, 19:21
- : : :
- Modèle : [Espace II 2.1 TD]
- Finition : Base
- Année : 1994
- : : :
- : : :
- Localisation : en dérapage
Re: Schémas de câblage du circuit émetteur du réservoir de carburant
Bonjour

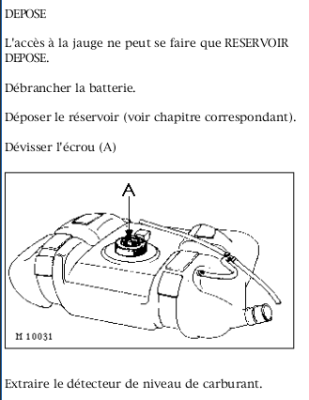

il semble que l'accès à la jauge est la même chose que sur les séries 2 et 3, à savoir qu'il faut déposer le réservoir pour y accéder.
Je reposte un détail de la MR271:
Sinon l'opération me semble risquée: localiser correctement l'emplacement de la jauge, découper la moquette, et tenter une découpe du plancher de la voiture. Mais il faut avoir de la chance et couper pile au bon endroit, et surtout ne pas rencontrer un renfort de carrosserie
il semble que l'accès à la jauge est la même chose que sur les séries 2 et 3, à savoir qu'il faut déposer le réservoir pour y accéder.
Je reposte un détail de la MR271:
Renault Espace II RN J8S 1994 290000Km (le Sapin de noël), CG véhicule collection depuis le 09/2024
Peugeot 306 Berline "Symbio" 1.9D XUD9 1997 258000Km (Farce à la Rouille)
Peugeot 306 Berline "Symbio" 1.9D XUD9 1997 258000Km (Farce à la Rouille)
-
Baccaronze
- Sur l'autoroute
- Messages : 799
- Inscription : 14 avr. 2014, 21:19
- : : :
- Modèle : [Espace I 2.1 TD]
- Finition : TurboD
- Année : 1990
- : : :
- : : :
Re: Schémas de câblage du circuit émetteur du réservoir de carburant
Il me semble justement que sur le forum, que quelqu'un l'a déjà fait
Avoir a démonter le réservoir pour avoir accès à la jauge, c'est franchement nul, ça leur coûtait quoi de faire une trappe?
Sur mon ex bleu, la jauge déconnait, quand j'ai vu le truc, j'ai laissé tomber, et si un jour elle déconne sur le gris... bah elle deconnera, tant pis
Avoir a démonter le réservoir pour avoir accès à la jauge, c'est franchement nul, ça leur coûtait quoi de faire une trappe?
Sur mon ex bleu, la jauge déconnait, quand j'ai vu le truc, j'ai laissé tomber, et si un jour elle déconne sur le gris... bah elle deconnera, tant pis
Espace 1 TurboD 1990, 259.128 kms.
-
orval56
- Site Admin
- Messages : 10571
- Inscription : 11 oct. 2005, 23:10
- : : :
- Modèle : [Espace I 2.0 carburateur]
- Finition : TSE
- Année : 1984
- : : :
- 2ème modèle : [Espace II V6 BVM]
- finition : Olympique 92
- Année : 1991
- : : :
- 3ème modèle : [Grand Espace IV 2.0 DCI 130 BVM]
- Finition :
- Année : 2013
- Contact :
Re: Schémas de câblage du circuit émetteur du réservoir de carburant
Espace 1 phase 1 accès au réservoir par le dessus. Il y a une trappe sous le siège milieu rang 2.
