Espace IV et Android Auto : Installation complète

Message non lu par ObscurMoirage »

Bonjour à tous,

Je voulais vous faire un retour sur la finalisation de mon projet, voire en faire un petit tutoriel.

Il s'agit d'installer Android Auto dans mon Espace IV Privilège de 2007.
Le rangement central (à coté de l'autoration) permettant d'installer l'écran LCD tactile,
La boite à gant étant utilisée pour installer les autres composants (Raspberry Pi et alimentation)

C'est la suite de mon projet décrit ici viewtopic.php?p=507319#p507319

Je voulais améliorer l'intégration des différents composants, pour un meilleur confort et rendu visuel.

Le projet finalisé


La boite à gant qui permet de cacher le reste de l'installation

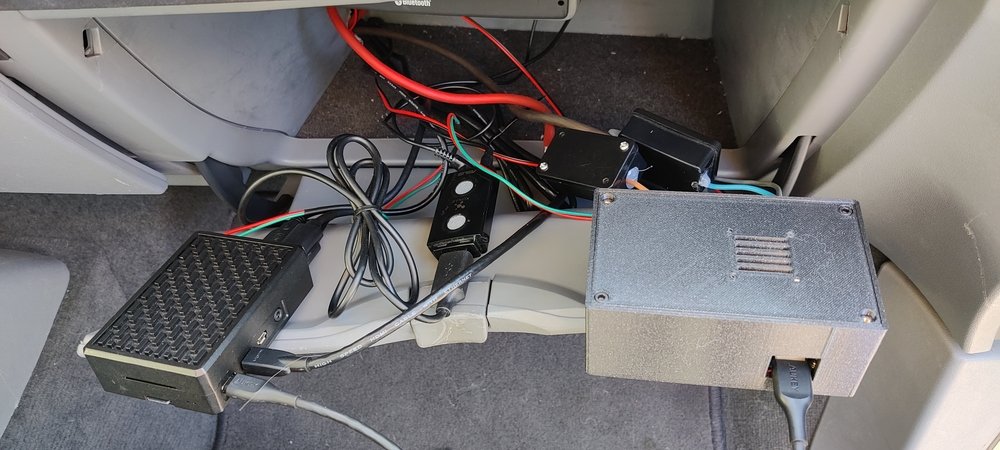

On distingue mieux ici les différents composants : Boitier imprimé en 3D contenant l'alimentation, boitier du Raspberry Pi, carte son USB


Ici le connecteur USB qui remplace la prise allume cigare sous la console centrale. Cela permet de connecter le smartphone à l'installation

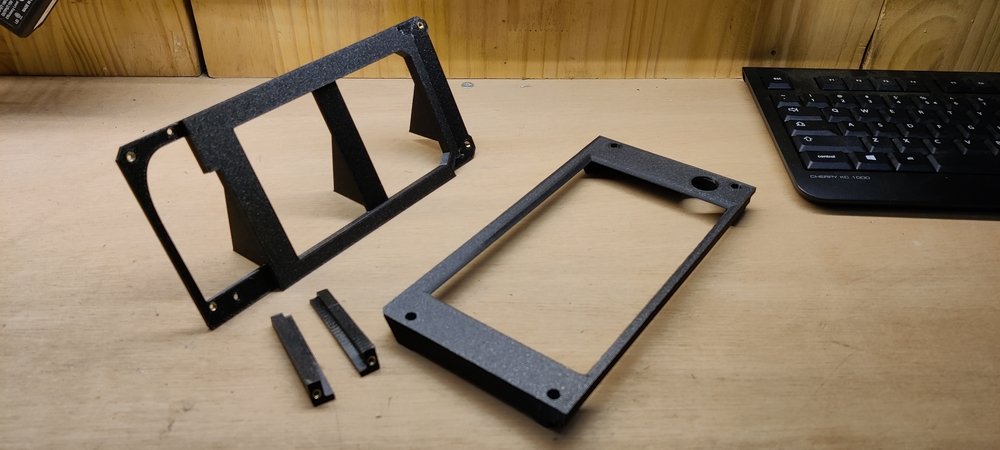

L'impression 3D pour intégrer l'écran tactile




Pour ceux qui ont des questions n'hésitez pas !
Pièces jointes
Dernière modification par ObscurMoirage le 27 août 2024, 17:39, modifié 1 fois.
Espace IV Phase 2 2.0 dCi 150cv - Carminat
Haut
Avatar de l’utilisateur
nagrrra
Fou (folle) du volant
Fou (folle) du volant
Messages : 1706
Inscription : 23 sept. 2009, 10:32
: : :
Modèle : [Espace IV 2.2 DCI BVA]
Finition : Privilège
Année : 2006
: : :
: : :
Localisation : Belfort (90) / Franche-Comté

Re: Espace IV et Android Auto : Installation complète

Message non lu par nagrrra »

Salut, si je peux me permettre une remarque, plutôt que de condamner les rangements inférieurs (boîtes à gants) en y plaçant un tas de boîtiers et des câbles genre paquet de nouilles, on trouve sous la planche de bord coté droit une place énorme susceptible d'accueillir ce genre de matériel. On peut y accéder en retirant la garniture vers le HP supérieur droit.

Mais, afin de rendre l'installation plus discrète et surtout conserver l'usage des rangements inférieurs et supérieurs (bien pratiques), il s'avèrera souhaitable de déposer l'intégralité de la planche de bord afin d'y faire passer les câbles.
Espace 4 Phase 2 Privilège de juin 2006 2.2 Dci 150 Cv / Boite auto / Aucun problème
Haut
ObscurMoirage
Passager(ère)
Passager(ère)
Messages : 19
Inscription : 05 déc. 2014, 16:18
: : :
Modèle : [Espace IV 2.0 DCI 175 FAP BVM]
Finition : Carminat
Année : 2007
: : :
: : :

Re: Espace IV et Android Auto : Installation complète

Message non lu par ObscurMoirage »

Hello

Oui effectivement c'est possible

Cependant, l'accessibilité de cet espace est plus difficile, j'ai donc opté (pour le moment) pour la boite à gant.
Espace IV Phase 2 2.0 dCi 150cv - Carminat
