Bonjour
En passant sur un dos d’âne, j'ai plié ma prise de remorque. Je commande une prise 7 broches, mais au montage, surprise, le code couleur est différent.
Il y a des fil noir et vert, rouge et noir, et la prise a 8 emplacements, pour 7 apparentes! je suis a la recherche de la correspondance des couleurs, ou le N° pour chaque couleur.
En attendant de vos nouvelles, bonne soirée
Espace 4 2l DCI de juillet 2013
Couleur faisceau attelage
Modérateur : Equipe du site
Règles du forum
Nous sommes sur un forum d'entraide et de passionnés, assurez-vous avant de poster de respecter ceci:
Nous sommes sur un forum d'entraide et de passionnés, assurez-vous avant de poster de respecter ceci:
Le bonjour est de coutume ici pour commencer ses messages
-
mazout77
- Apprenti-conducteur(trice)
- Messages : 51
- Inscription : 16 août 2022, 15:09
- : : :
- Modèle : [Espace IV 2.0 DCI 175 FAP BVA]
- Finition : Initiale
- Année : 2012
- : : :
- : : :
Re: Couleur faisceau attelage
Hello,
J’ai retrouve ça....
Faisceau spécifique espace 4 ( avec les prises mâles/femelles derrières les phares )
J’ai retrouve ça....
Faisceau spécifique espace 4 ( avec les prises mâles/femelles derrières les phares )
Espace 4 initial 2.0 175 BVA de 2012.... 230 000 km...
-
polux
- Passager(ère)
- Messages : 24
- Inscription : 28 juin 2014, 12:09
- : : :
- Modèle : [Grand Espace IV 2.0 DCI 175 FAP BVA]
- Finition : [Autre]
- Année : 2013
- : : :
- : : :
- Localisation : 76640 YEBLERON
Re: Couleur faisceau attelage
Bonjour
J'avais bien vue la même chose que toi, mais mon faisceau, d’origine Renault monté en usine, a la livraison du véhicule a des couleur différentes, A priori la masse est noir au lieu de blanc, par exemple, j’ai 1 fil noir et blanc, 1 gris, 1 noir et vert, etc, etc . Je cherche la correspondance ou le plan de ce câblage apparemment spécifique!
J'avais bien vue la même chose que toi, mais mon faisceau, d’origine Renault monté en usine, a la livraison du véhicule a des couleur différentes, A priori la masse est noir au lieu de blanc, par exemple, j’ai 1 fil noir et blanc, 1 gris, 1 noir et vert, etc, etc . Je cherche la correspondance ou le plan de ce câblage apparemment spécifique!
-
mazout77
- Apprenti-conducteur(trice)
- Messages : 51
- Inscription : 16 août 2022, 15:09
- : : :
- Modèle : [Espace IV 2.0 DCI 175 FAP BVA]
- Finition : Initiale
- Année : 2012
- : : :
- : : :
Re: Couleur faisceau attelage
Ha oui pas simple effectivement....
Peut-etre qu'en demontant les feux ar tu auras acces au faisceau qui part à la prise....
Sinon faut tester les câbles un part un... mais c'est vraiment chiant à faire...
Peut-etre qu'en demontant les feux ar tu auras acces au faisceau qui part à la prise....
Sinon faut tester les câbles un part un... mais c'est vraiment chiant à faire...
Espace 4 initial 2.0 175 BVA de 2012.... 230 000 km...
-
polux
- Passager(ère)
- Messages : 24
- Inscription : 28 juin 2014, 12:09
- : : :
- Modèle : [Grand Espace IV 2.0 DCI 175 FAP BVA]
- Finition : [Autre]
- Année : 2013
- : : :
- : : :
- Localisation : 76640 YEBLERON
Re: Couleur faisceau attelage
Je crois que ça va se terminé par un passage au garage, je ne voudrais pas mettre le bazar dans le circuit de l'espace.
Si je trouve quelque chose, je le posterai sur le site, ça peu servir à quelqu'un d'autre.
A plus
Si je trouve quelque chose, je le posterai sur le site, ça peu servir à quelqu'un d'autre.
A plus
-
grostoto
- Fou (folle) du volant
- Messages : 8568
- Inscription : 09 mars 2011, 14:48
- : : :
- Modèle : [Espace III 2.0 16V BVM]
- Finition : RXT
- Année : 2000
- : : :
- : : :
- Localisation : centre
Re: Couleur faisceau attelage
n'exagérons pas, une fois que tu as la masse, c'est pas compliqué de trouver les autres au fur et à mesure, avec une petite ampoule test:
- tu allumes tes feux de positions, un coté de l'ampoule à la masse, et tu cherches celui qui allume l'ampoule, et tu le cables à sa place..
- idem pour les autres..
c'est basique.
-
mazout77
- Apprenti-conducteur(trice)
- Messages : 51
- Inscription : 16 août 2022, 15:09
- : : :
- Modèle : [Espace IV 2.0 DCI 175 FAP BVA]
- Finition : Initiale
- Année : 2012
- : : :
- : : :
Re: Couleur faisceau attelage
C'est clair, pas compliqué, mais c'est chiant... surtout quand tu es tout seul...grostoto a écrit : ↑28 janv. 2025, 15:24n'exagérons pas, une fois que tu as la masse, c'est pas compliqué de trouver les autres au fur et à mesure, avec une petite ampoule test:
- tu allumes tes feux de positions, un coté de l'ampoule à la masse, et tu cherches celui qui allume l'ampoule, et tu le cables à sa place..
- idem pour les autres..
c'est basique.
Espace 4 initial 2.0 175 BVA de 2012.... 230 000 km...
-
grostoto
- Fou (folle) du volant
- Messages : 8568
- Inscription : 09 mars 2011, 14:48
- : : :
- Modèle : [Espace III 2.0 16V BVM]
- Finition : RXT
- Année : 2000
- : : :
- : : :
- Localisation : centre
Re: Couleur faisceau attelage
bof.. si faire ces tests est chiant, je me demande ce qui est plaisant pour toi
...
je pars du principe ou on est seul.. je bosse toujours seul, au moins les conneries, c'est moi qui les faits..
c'est l'histoire de 30mn pour réparer tout ça...
Pour les attelages, je me suis acheter un petit outil sympa, qui permet de savoir rapidement ou est le pb, quand on cherche la panne, pour savoir si la panne vient de la remorque ou de la voiture.
cela permet aussi de valider le bon branchement d'un attelage quand il m'arrive parfois de rendre service à un voisin.
purement pour le plaisir de bosser vite, et aller directement au but, et vu le prix... c'est moins cher que d'aller au garage faire une recherche de panne..
https://www.amazon.fr/TONZACK-Broches-t ... hdGY&psc=1
... je pars du principe ou on est seul.. je bosse toujours seul, au moins les conneries, c'est moi qui les faits..
c'est l'histoire de 30mn pour réparer tout ça...
Pour les attelages, je me suis acheter un petit outil sympa, qui permet de savoir rapidement ou est le pb, quand on cherche la panne, pour savoir si la panne vient de la remorque ou de la voiture.
cela permet aussi de valider le bon branchement d'un attelage quand il m'arrive parfois de rendre service à un voisin.
purement pour le plaisir de bosser vite, et aller directement au but, et vu le prix... c'est moins cher que d'aller au garage faire une recherche de panne..
https://www.amazon.fr/TONZACK-Broches-t ... hdGY&psc=1
-
Raycop
- Apprenti-conducteur(trice)
- Messages : 90
- Inscription : 04 nov. 2024, 12:24
- : : :
- Modèle : [Grand Espace IV 2.0 DCI 130 BVM]
- Finition : Authentique
- Année : 2007
- : : :
- 2ème modèle : [Grand Espace IV 2.0 DCI 130 BVM]
- finition : Expression
- Année : 2007
- : : :
Re: Couleur faisceau attelage
Salut,
J'ai un attelage d'origine Renault avec le faisceau (je ne connais pas la phase). Fraichement récupéré, il n'est pas encore installé.
Je peux faire une photo du câblage si tu veux... C'est les couleurs de fils sur la 7 broche que tu cherches ?
J'ai un attelage d'origine Renault avec le faisceau (je ne connais pas la phase). Fraichement récupéré, il n'est pas encore installé.
Je peux faire une photo du câblage si tu veux... C'est les couleurs de fils sur la 7 broche que tu cherches ?
-
polux
- Passager(ère)
- Messages : 24
- Inscription : 28 juin 2014, 12:09
- : : :
- Modèle : [Grand Espace IV 2.0 DCI 175 FAP BVA]
- Finition : [Autre]
- Année : 2013
- : : :
- : : :
- Localisation : 76640 YEBLERON
Re: Couleur faisceau attelage
Salut
Tu peu faire une photo, mais c'est une prise 7 broche + un plot broche 8 qui sert a désactivé les feux antibrouillard sur le vehicule quand la prise remorque est branchée.
Tu peu faire une photo, mais c'est une prise 7 broche + un plot broche 8 qui sert a désactivé les feux antibrouillard sur le vehicule quand la prise remorque est branchée.
-
Raycop
- Apprenti-conducteur(trice)
- Messages : 90
- Inscription : 04 nov. 2024, 12:24
- : : :
- Modèle : [Grand Espace IV 2.0 DCI 130 BVM]
- Finition : Authentique
- Année : 2007
- : : :
- 2ème modèle : [Grand Espace IV 2.0 DCI 130 BVM]
- finition : Expression
- Année : 2007
- : : :
Re: Couleur faisceau attelage
Je n'y ai pas prêté attention. Juste vu qu'elle était bonne pour la poubelle...
Ce sera l'occasion de vérifier si mon faisceau est équipé de ce fil, et d'envisager le passage en 12 broches (comme la remorque que j'utilise le plus) pour l'installation sur le camion.
Ce sera l'occasion de vérifier si mon faisceau est équipé de ce fil, et d'envisager le passage en 12 broches (comme la remorque que j'utilise le plus) pour l'installation sur le camion.
-
marcus67
- Fou (folle) du volant
- Messages : 1298
- Inscription : 14 mai 2005, 00:34
- : : :
- Modèle : [Espace IV 2.0 T 170 BVM]
- Finition : Privilège
- Année : 2007
- : : :
- : : :
- Localisation : Bas Rhin 67
Re: Couleur faisceau attelage
Salut
Un peu de lecteure
Un peu de lecteure
Espace IV 2.0 T Privilège court de 2007 Toit ouvrant Beige Angora 300050 kms
Peugeot 207 Prenium 1,6 VTI 120 CV 05/2009 5 portes 15700kms
Plus à l'entretien , les toto des enfants
Mégane I phase II RXT 02/2000 293600 kms
une CLIO privilège 1,4 16V de 2003 167100 kms
une Modus 1.6 16V 06/2007 142000 kms
une Clio authentique 1.4 16V de fin 2002 30880 kms ( clio à mamie )
un Scénic 2.0 T 165 CV 2007 157700 kms à plus car volé
une 306 1.8 16V XT Pack de 2001 205850 kms vendue
un Scénic 1.9 DCI 120CV 2005 228000 Kms terminé pour lui , coussinets de bielles HS . vendu à un garage pour 200 €
Espace TXE Quadra 09/89 clim ABS 452840 kms ( partenaire pendant 23 ans et 332800 kms ) donné à TROUBLOUSE maintenant
Peugeot 207 Prenium 1,6 VTI 120 CV 05/2009 5 portes 15700kms
Plus à l'entretien , les toto des enfants
Mégane I phase II RXT 02/2000 293600 kms
une CLIO privilège 1,4 16V de 2003 167100 kms
une Modus 1.6 16V 06/2007 142000 kms
une Clio authentique 1.4 16V de fin 2002 30880 kms ( clio à mamie )
un Scénic 2.0 T 165 CV 2007 157700 kms à plus car volé
une 306 1.8 16V XT Pack de 2001 205850 kms vendue
un Scénic 1.9 DCI 120CV 2005 228000 Kms terminé pour lui , coussinets de bielles HS . vendu à un garage pour 200 €
Espace TXE Quadra 09/89 clim ABS 452840 kms ( partenaire pendant 23 ans et 332800 kms ) donné à TROUBLOUSE maintenant
-
polux
- Passager(ère)
- Messages : 24
- Inscription : 28 juin 2014, 12:09
- : : :
- Modèle : [Grand Espace IV 2.0 DCI 175 FAP BVA]
- Finition : [Autre]
- Année : 2013
- : : :
- : : :
- Localisation : 76640 YEBLERON
Re: Couleur faisceau attelage
Salut
Le problème est d'avoir la correspondance du code couleur, par exemple la masse est en blanc, mais sur mon faisceau c'est noir.
La solution sera demain, passage au garage pour échange de la prise.
Merci a tous
Le problème est d'avoir la correspondance du code couleur, par exemple la masse est en blanc, mais sur mon faisceau c'est noir.
La solution sera demain, passage au garage pour échange de la prise.
Merci a tous
-
polux
- Passager(ère)
- Messages : 24
- Inscription : 28 juin 2014, 12:09
- : : :
- Modèle : [Grand Espace IV 2.0 DCI 175 FAP BVA]
- Finition : [Autre]
- Année : 2013
- : : :
- : : :
- Localisation : 76640 YEBLERON
Re: Couleur faisceau attelage
Salut
Le problème est d'avoir la correspondance du code couleur, par exemple la masse est en blanc, mais sur mon faisceau c'est noir.
La solution sera demain, passage au garage pour échange de la prise.
Merci a tous
Le problème est d'avoir la correspondance du code couleur, par exemple la masse est en blanc, mais sur mon faisceau c'est noir.
La solution sera demain, passage au garage pour échange de la prise.
Merci a tous
-
Raycop
- Apprenti-conducteur(trice)
- Messages : 90
- Inscription : 04 nov. 2024, 12:24
- : : :
- Modèle : [Grand Espace IV 2.0 DCI 130 BVM]
- Finition : Authentique
- Année : 2007
- : : :
- 2ème modèle : [Grand Espace IV 2.0 DCI 130 BVM]
- finition : Expression
- Année : 2007
- : : :
Re: Couleur faisceau attelage
J'ai oublié de faire la photo hier soir... Je me le suis noté pour ce soir.
Tu la veux toujours du coup ?
Pour le garagiste peut être ?
Tu la veux toujours du coup ?
Pour le garagiste peut être ?
-
polux
- Passager(ère)
- Messages : 24
- Inscription : 28 juin 2014, 12:09
- : : :
- Modèle : [Grand Espace IV 2.0 DCI 175 FAP BVA]
- Finition : [Autre]
- Année : 2013
- : : :
- : : :
- Localisation : 76640 YEBLERON
Re: Couleur faisceau attelage
Tu peux toujours envoyé, je verrai ce qui correspond. Merci
-
Raycop
- Apprenti-conducteur(trice)
- Messages : 90
- Inscription : 04 nov. 2024, 12:24
- : : :
- Modèle : [Grand Espace IV 2.0 DCI 130 BVM]
- Finition : Authentique
- Année : 2007
- : : :
- 2ème modèle : [Grand Espace IV 2.0 DCI 130 BVM]
- finition : Expression
- Année : 2007
- : : :
Re: Couleur faisceau attelage

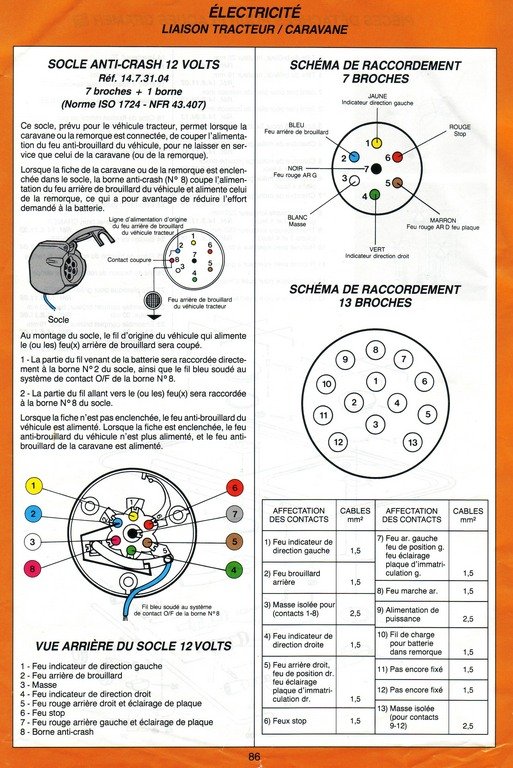

Plutôt qu'une photo qui ne donnerait pas grand chose, voici le repérage fait à l'arrière de la prise.
Les "x2" indiquent 2 fils... Le détrompeur est en bas, à 6h.
Il y a bien une 8e connexion sur ma prise (en haut à droite sur le repérage).
Les "x2" indiquent 2 fils... Le détrompeur est en bas, à 6h.
Il y a bien une 8e connexion sur ma prise (en haut à droite sur le repérage).
Dernière modification par Raycop le 31 janv. 2025, 13:12, modifié 1 fois.
-
polux
- Passager(ère)
- Messages : 24
- Inscription : 28 juin 2014, 12:09
- : : :
- Modèle : [Grand Espace IV 2.0 DCI 175 FAP BVA]
- Finition : [Autre]
- Année : 2013
- : : :
- : : :
- Localisation : 76640 YEBLERON
Re: Couleur faisceau attelage
Salut
C'est parfait, les mêmes couleurs que mon faisceau.
De toute façon le RdV pour changer la prise au garage est pris.
Merci
C'est parfait, les mêmes couleurs que mon faisceau.
De toute façon le RdV pour changer la prise au garage est pris.
Merci
-
Raycop
- Apprenti-conducteur(trice)
- Messages : 90
- Inscription : 04 nov. 2024, 12:24
- : : :
- Modèle : [Grand Espace IV 2.0 DCI 130 BVM]
- Finition : Authentique
- Année : 2007
- : : :
- 2ème modèle : [Grand Espace IV 2.0 DCI 130 BVM]
- finition : Expression
- Année : 2007
- : : :
Re: Couleur faisceau attelage
De mon côté, j'ai trouvé la notice d'installation de l'attelage (archive Westfalia). Ça m'a permit de voir la boulonnerie nécessaire et refaire des entretoises.
En revanche, rien sur le faisceau dans cette notice
Si qq'un a des infos sur "quel connecteur se branche où ?", la réf du faisceau, etc... Je suis preneur !
-
polux
- Passager(ère)
- Messages : 24
- Inscription : 28 juin 2014, 12:09
- : : :
- Modèle : [Grand Espace IV 2.0 DCI 175 FAP BVA]
- Finition : [Autre]
- Année : 2013
- : : :
- : : :
- Localisation : 76640 YEBLERON
Re: Couleur faisceau attelage
Hello
Voici ce que j'ai trouvé, à prendre avec réserve, la source n'est pas officiel Renault.
Pour moi, c'est solutionné, le garage a fait l’échange de la prise. je n'ai pas assisté, accès interdit au clients
Faisceau 7 Boches Renault réf 241577864R
Broche 1 Fil noir et blanc / Jaune Clignotant Gauche
Broche 2 Fil gris / Bleu Feux brouillard Arrière
Broche 3 Fil noir / Blanc Masse
Broche 4 Fil noir et vert / Vert Clignotant Droit
Broche 5 Fil gris et rouge / Marron Position Droit
Broche 6 Fil Noir et rouge / Rouge Stop
Broche 7 Fil gris et noir / Noir Position Gauche
Broche 8 Fil gris et blanc / Coupure Brouillard Arrière sur véhicule
Bonne soirée
Voici ce que j'ai trouvé, à prendre avec réserve, la source n'est pas officiel Renault.
Pour moi, c'est solutionné, le garage a fait l’échange de la prise. je n'ai pas assisté, accès interdit au clients
Faisceau 7 Boches Renault réf 241577864R
Broche 1 Fil noir et blanc / Jaune Clignotant Gauche
Broche 2 Fil gris / Bleu Feux brouillard Arrière
Broche 3 Fil noir / Blanc Masse
Broche 4 Fil noir et vert / Vert Clignotant Droit
Broche 5 Fil gris et rouge / Marron Position Droit
Broche 6 Fil Noir et rouge / Rouge Stop
Broche 7 Fil gris et noir / Noir Position Gauche
Broche 8 Fil gris et blanc / Coupure Brouillard Arrière sur véhicule
Bonne soirée
-
Raycop
- Apprenti-conducteur(trice)
- Messages : 90
- Inscription : 04 nov. 2024, 12:24
- : : :
- Modèle : [Grand Espace IV 2.0 DCI 130 BVM]
- Finition : Authentique
- Année : 2007
- : : :
- 2ème modèle : [Grand Espace IV 2.0 DCI 130 BVM]
- finition : Expression
- Année : 2007
- : : :
Re: Couleur faisceau attelage
Ça parle que de duster avec cette réf
La notice d'installation du faisceau que je cherchais : https://forum.renaultespace.pl/plikowni ... 30-831.pdf
Tout y est, brochage 7 & 13 pins compris
Réf du faisceau : 77 11 226 830
Plus qu'à attendre que les températures remontent pour ressouder le support du socle prise, mettre un coup de peinture et poser l’attelle
La notice d'installation du faisceau que je cherchais : https://forum.renaultespace.pl/plikowni ... 30-831.pdf
Tout y est, brochage 7 & 13 pins compris
Réf du faisceau : 77 11 226 830
Plus qu'à attendre que les températures remontent pour ressouder le support du socle prise, mettre un coup de peinture et poser l’attelle
