Changement de ventilateur de refroidissement

Message non lu par midship »

Bonjour

un de mes deux ventilateurs est en panne et j'essaye désespérément de démonter la platine de support des deux ventilateurs, mais je n'arrive pas à voir comment elle est fixée dans le bas :(
par ailleurs je n'arrive pas à voir les photos sur le forum

merci d'avance de votre aide

amicalement
Espace 3 Turbo D RXT, janvier 1998, 250 000 Km environ
Haut
midship
Passager(ère)
Passager(ère)
Messages : 22
Inscription : 11 févr. 2011, 17:16

Re: Changement de ventilateur de refroidissement

Message non lu par midship »

Oups :oops: j'ai oublié de préciser Espace 3 RXT turbo D
Espace 3 Turbo D RXT, janvier 1998, 250 000 Km environ
Haut
Avatar de l’utilisateur
dom89
Fou (folle) du volant
Fou (folle) du volant
Messages : 7104
Inscription : 11 avr. 2010, 16:54
: : :
Modèle : [Grand Espace III 2.2 DT]
Finition : RTE
Année : 1998
: : :
2ème modèle : [Grand Espace III 2.2 DT]
finition :
Année : 1999
: : :
3ème modèle : [Autre]
Finition : [Aucun]
Année : [Autre véhicule]
Localisation : pas trés loin de l' A.J.Auxerre

Re: Changement de ventilateur de refroidissement

Message non lu par dom89 »

bonsoir
si tu crée une signature ,on pourra te répondre :!:
voir us et coutumes

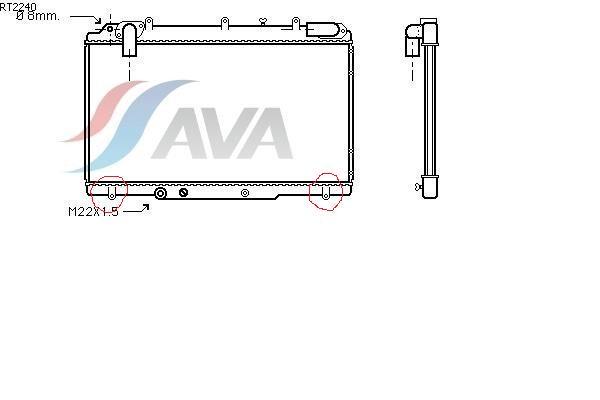

pour info :il y a deux modéles de radiateur pour ton véhicule(deux montage possible) :cry: :cry:
@+
Image Image Image
GRAND ESPACE 3 2.2TD RTE 1998 582 000km
GRAND ESPACE 3 2.2TD RX 1999 255 000 km
Haut
Avatar de l’utilisateur
pub2n
Site Admin
Site Admin
Messages : 25052
Inscription : 13 août 2007, 14:23
: : :
Modèle : [Grand Espace III 2.2 DT]
Finition : RXE
Année : 1999
: : :
2ème modèle : [Grand Espace III V6-24]
finition : Privilège
Année : 2001
: : :
3ème modèle : [N'a plus d'Espace]
Finition : TurboD
Année : 1989
Localisation : Quelque part entre les hermines et Brocéliande

Re: Changement de ventilateur de refroidissement

Message non lu par pub2n »

Bonjour
RXT donc modèle avec clim ;)
ImageImage Espace III 2.2dt long RXE de Janvier 1999 JE0PL G8T 716 540 000 km, ...
Image Espace III V6-24 long Privilège option cuir de Mai 2001 de 612 000 kms au compteur JEOGL L7X en rénovation
ImageTombé dedans avec un Espace I phase 2 2.1td de Juillet 1989 J115 J8S vendu après 450 000 km
Haut
Avatar de l’utilisateur
dom89
Fou (folle) du volant
Fou (folle) du volant
Messages : 7104
Inscription : 11 avr. 2010, 16:54
: : :
Modèle : [Grand Espace III 2.2 DT]
Finition : RTE
Année : 1998
: : :
2ème modèle : [Grand Espace III 2.2 DT]
finition :
Année : 1999
: : :
3ème modèle : [Autre]
Finition : [Aucun]
Année : [Autre véhicule]
Localisation : pas trés loin de l' A.J.Auxerre

Re: Changement de ventilateur de refroidissement

Message non lu par dom89 »

pub2n a écrit :Bonjour
RXT donc modèle avec clim ;)
je parlais de l'année ,
il y a deux modéles ,avant mi 1998 et aprés(dimensions différentes,radiateur et échangeur )
d'ou différence du bloc ventilateur et de ces fixations :!:
et il me semble que les deux modéles ont été equipés de la clim :wink:
@+
Image Image Image
GRAND ESPACE 3 2.2TD RTE 1998 582 000km
GRAND ESPACE 3 2.2TD RX 1999 255 000 km
Haut
midship
Passager(ère)
Passager(ère)
Messages : 22
Inscription : 11 févr. 2011, 17:16

Re: Changement de ventilateur de refroidissement

Message non lu par midship »

Bonsoir

il date de début 1998 , j'ai pris des photos du ventilo, mais je ne sais pas comment les mettre dans le post :oops:

j'ai démonté la calande , et la platine supérieure mais je ne vois pas de fixation en bas à part deux piges avec une sorte d'épingle de nourrice

et je ne sais pas comment démonter le parechoc pour y voir plus clair

merci d'avance

PS: désolé pour le manque de savoir vivre, :( j'ai été me présenter sur la page adéquate du forum et j'ai crée une signature en espérant qu'elle va marcher :D
Espace 3 Turbo D RXT, janvier 1998, 250 000 Km environ
Haut
Avatar de l’utilisateur
dom89
Fou (folle) du volant
Fou (folle) du volant
Messages : 7104
Inscription : 11 avr. 2010, 16:54
: : :
Modèle : [Grand Espace III 2.2 DT]
Finition : RTE
Année : 1998
: : :
2ème modèle : [Grand Espace III 2.2 DT]
finition :
Année : 1999
: : :
3ème modèle : [Autre]
Finition : [Aucun]
Année : [Autre véhicule]
Localisation : pas trés loin de l' A.J.Auxerre

Re: Changement de ventilateur de refroidissement

Message non lu par dom89 »

bonjour 8)
merci pour ta signature :wink:
pour tes deux tiges maintenues par des sortes d'épingles à nourrice ,c'est les fixations de ton radiateur de refroidissement
pour tes vis de fixation du bloc ventilateur, tu as (de mémoire) une vis de chaque cotés (du 8 ) , dans deux arrondis,colmatés le plus souvent
par la graisse et l'huile du radiateur d'huile
tu peux y avoir accés à travers le bouclier et une rallonge(j'ai eu aussi du mal à les trouver :twisted: )
si j'ai l'occasion ,je te ferais une photo de l'emplacement des vis sur un vieux radiateur
@+
Image Image Image
GRAND ESPACE 3 2.2TD RTE 1998 582 000km
GRAND ESPACE 3 2.2TD RX 1999 255 000 km
Haut
Avatar de l’utilisateur
dom89
Fou (folle) du volant
Fou (folle) du volant
Messages : 7104
Inscription : 11 avr. 2010, 16:54
: : :
Modèle : [Grand Espace III 2.2 DT]
Finition : RTE
Année : 1998
: : :
2ème modèle : [Grand Espace III 2.2 DT]
finition :
Année : 1999
: : :
3ème modèle : [Autre]
Finition : [Aucun]
Année : [Autre véhicule]
Localisation : pas trés loin de l' A.J.Auxerre

Re: Changement de ventilateur de refroidissement

Message non lu par dom89 »

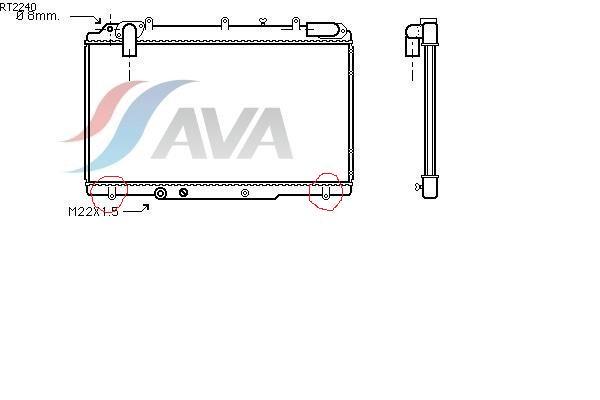

une photo ,
l'emplacement des vis est entouré
@+
Pièces jointes
Image Image Image
GRAND ESPACE 3 2.2TD RTE 1998 582 000km
GRAND ESPACE 3 2.2TD RX 1999 255 000 km
Haut
midship
Passager(ère)
Passager(ère)
Messages : 22
Inscription : 11 févr. 2011, 17:16

Re: Changement de ventilateur de refroidissement

Message non lu par midship »

Merci bien

J'ai bien trouvé 2 vis de 8 mais elles sont plus haut et ca ne sort tjrs pas, qu'est ce qui doit sortir? la platine de fixation des deux ventilos ou la platine et le radiateur de clim?
Espace 3 Turbo D RXT, janvier 1998, 250 000 Km environ
Haut
Avatar de l’utilisateur
dom89
Fou (folle) du volant
Fou (folle) du volant
Messages : 7104
Inscription : 11 avr. 2010, 16:54
: : :
Modèle : [Grand Espace III 2.2 DT]
Finition : RTE
Année : 1998
: : :
2ème modèle : [Grand Espace III 2.2 DT]
finition :
Année : 1999
: : :
3ème modèle : [Autre]
Finition : [Aucun]
Année : [Autre véhicule]
Localisation : pas trés loin de l' A.J.Auxerre

Re: Changement de ventilateur de refroidissement

Message non lu par dom89 »

je jetes un coup d'oeil ce matin ,car je me rappel plus la manip,
j'ai galéré un bon, moment pour trouver,j'ai meme enlevé les clips de fixation(épingle)
pour déplacer le bloc radiateur,
il me semble me rappeler, que le radiateur de clim est fixé au bloc ventilateurs par l'interieur
Image Image Image
GRAND ESPACE 3 2.2TD RTE 1998 582 000km
GRAND ESPACE 3 2.2TD RX 1999 255 000 km
Haut
midship
Passager(ère)
Passager(ère)
Messages : 22
Inscription : 11 févr. 2011, 17:16

Re: Changement de ventilateur de refroidissement

Message non lu par midship »

Merci de l'idée je vais aller regarder
Espace 3 Turbo D RXT, janvier 1998, 250 000 Km environ
Haut
midship
Passager(ère)
Passager(ère)
Messages : 22
Inscription : 11 févr. 2011, 17:16

Re: Changement de ventilateur de refroidissement

Message non lu par midship »

J'ai bien trouvé des vis à enlever mais c'est tjrs bloqué :x en regardant sous le radiateur j'ai à peine bougé une canalisation métallique qui arrive sous le radiateur et elle s'est cassée (bouffée par la rouille):( :x :x il en coule de l'huile noire, je suis en train de chercher ce que c'est
Espace 3 Turbo D RXT, janvier 1998, 250 000 Km environ
Haut
Avatar de l’utilisateur
dom89
Fou (folle) du volant
Fou (folle) du volant
Messages : 7104
Inscription : 11 avr. 2010, 16:54
: : :
Modèle : [Grand Espace III 2.2 DT]
Finition : RTE
Année : 1998
: : :
2ème modèle : [Grand Espace III 2.2 DT]
finition :
Année : 1999
: : :
3ème modèle : [Autre]
Finition : [Aucun]
Année : [Autre véhicule]
Localisation : pas trés loin de l' A.J.Auxerre

Re: Changement de ventilateur de refroidissement

Message non lu par dom89 »

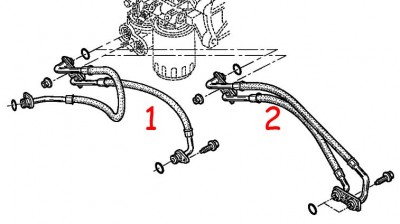

vu ce que tu dis ,c'est une des durites qui arrive au radiateur d'huile
deux modéles existants aussi:
Pièces jointes
durites radiateur d'huile
durites radiateur d'huile
Image Image Image
GRAND ESPACE 3 2.2TD RTE 1998 582 000km
GRAND ESPACE 3 2.2TD RX 1999 255 000 km
Haut
midship
Passager(ère)
Passager(ère)
Messages : 22
Inscription : 11 févr. 2011, 17:16

Re: Changement de ventilateur de refroidissement

Message non lu par midship »

ce sont des durites mi souples mi rigides qui se fixent d'un coté sur ce qui pourrait etre une pompe et de l'autre sur une piece parallépipédique située sous le radiateur de refroidissement principal

comment différencie t'on les deux durites sur ta photos ( je ne peux pas l'agrandir :-(

merci encore de ton aide
Espace 3 Turbo D RXT, janvier 1998, 250 000 Km environ
Haut
Avatar de l’utilisateur
pub2n
Site Admin
Site Admin
Messages : 25052
Inscription : 13 août 2007, 14:23
: : :
Modèle : [Grand Espace III 2.2 DT]
Finition : RXE
Année : 1999
: : :
2ème modèle : [Grand Espace III V6-24]
finition : Privilège
Année : 2001
: : :
3ème modèle : [N'a plus d'Espace]
Finition : TurboD
Année : 1989
Localisation : Quelque part entre les hermines et Brocéliande

Re: Changement de ventilateur de refroidissement

Message non lu par pub2n »

midship a écrit :ce sont des durites mi souples mi rigides qui se fixent d'un coté sur ce qui pourrait etre une pompe et de l'autre sur une piece parallépipédique située sous le radiateur de refroidissement principal

comment différencie t'on les deux durites sur ta photos ( je ne peux pas l'agrandir :-(

merci encore de ton aide
Sur un modèle, les deux tuyaux sont réliés des deux cotés par un "H" métallique, sur l'autre modèle ( le plus ancien ) il n'y a que du coté support de filtre qu'elles sont reliées ensemble ;)

Edit : c'est l'inverse, celle avec les 2 H est la plus ancienne ;)
ImageImage Espace III 2.2dt long RXE de Janvier 1999 JE0PL G8T 716 540 000 km, ...
Image Espace III V6-24 long Privilège option cuir de Mai 2001 de 612 000 kms au compteur JEOGL L7X en rénovation
ImageTombé dedans avec un Espace I phase 2 2.1td de Juillet 1989 J115 J8S vendu après 450 000 km
Haut
Avatar de l’utilisateur
dom89
Fou (folle) du volant
Fou (folle) du volant
Messages : 7104
Inscription : 11 avr. 2010, 16:54
: : :
Modèle : [Grand Espace III 2.2 DT]
Finition : RTE
Année : 1998
: : :
2ème modèle : [Grand Espace III 2.2 DT]
finition :
Année : 1999
: : :
3ème modèle : [Autre]
Finition : [Aucun]
Année : [Autre véhicule]
Localisation : pas trés loin de l' A.J.Auxerre

Re: Changement de ventilateur de refroidissement

Message non lu par dom89 »

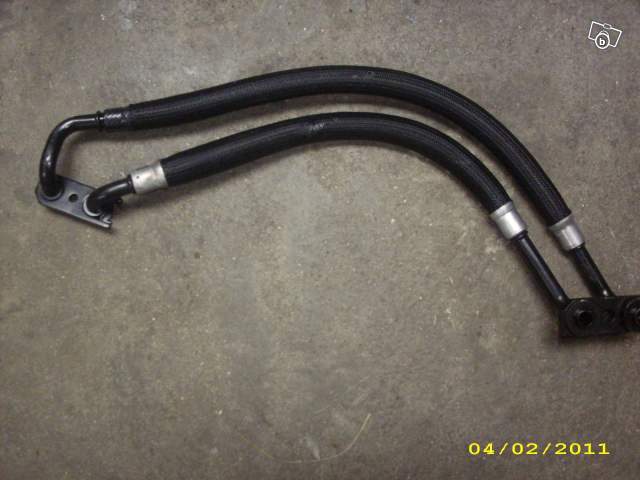

une autre photo pour etre plus claire 8)
Pièces jointes
Image Image Image
GRAND ESPACE 3 2.2TD RTE 1998 582 000km
GRAND ESPACE 3 2.2TD RX 1999 255 000 km
Haut
Avatar de l’utilisateur
pub2n
Site Admin
Site Admin
Messages : 25052
Inscription : 13 août 2007, 14:23
: : :
Modèle : [Grand Espace III 2.2 DT]
Finition : RXE
Année : 1999
: : :
2ème modèle : [Grand Espace III V6-24]
finition : Privilège
Année : 2001
: : :
3ème modèle : [N'a plus d'Espace]
Finition : TurboD
Année : 1989
Localisation : Quelque part entre les hermines et Brocéliande

Re: Changement de ventilateur de refroidissement

Message non lu par pub2n »

Une image des deux valant plus que 36 000 explications :

@+
Pièces jointes
ImageImage Espace III 2.2dt long RXE de Janvier 1999 JE0PL G8T 716 540 000 km, ...
Image Espace III V6-24 long Privilège option cuir de Mai 2001 de 612 000 kms au compteur JEOGL L7X en rénovation
ImageTombé dedans avec un Espace I phase 2 2.1td de Juillet 1989 J115 J8S vendu après 450 000 km
Haut
midship
Passager(ère)
Passager(ère)
Messages : 22
Inscription : 11 févr. 2011, 17:16

Re: Changement de ventilateur de refroidissement

Message non lu par midship »

à priori c'est la une qui a laché pres de la bride, ca va encore me couter bonbon j'imagine :x
Espace 3 Turbo D RXT, janvier 1998, 250 000 Km environ
Haut
Avatar de l’utilisateur
pub2n
Site Admin
Site Admin
Messages : 25052
Inscription : 13 août 2007, 14:23
: : :
Modèle : [Grand Espace III 2.2 DT]
Finition : RXE
Année : 1999
: : :
2ème modèle : [Grand Espace III V6-24]
finition : Privilège
Année : 2001
: : :
3ème modèle : [N'a plus d'Espace]
Finition : TurboD
Année : 1989
Localisation : Quelque part entre les hermines et Brocéliande

Re: Changement de ventilateur de refroidissement

Message non lu par pub2n »

De tête, environ 160€ pour le modèle 1 , il y a deux ans :!:
ImageImage Espace III 2.2dt long RXE de Janvier 1999 JE0PL G8T 716 540 000 km, ...
Image Espace III V6-24 long Privilège option cuir de Mai 2001 de 612 000 kms au compteur JEOGL L7X en rénovation
ImageTombé dedans avec un Espace I phase 2 2.1td de Juillet 1989 J115 J8S vendu après 450 000 km
Haut
midship
Passager(ère)
Passager(ère)
Messages : 22
Inscription : 11 févr. 2011, 17:16

Re: Changement de ventilateur de refroidissement

Message non lu par midship »

:( :(
il y a un peu d'abus !
Espace 3 Turbo D RXT, janvier 1998, 250 000 Km environ
Haut
Avatar de l’utilisateur
pontiac
Fou (folle) du volant
Fou (folle) du volant
Messages : 19902
Inscription : 06 juil. 2006, 11:13
: : :
Modèle : [Espace II 2.2 BVM]
Finition : Cyclade
Année : 1995
: : :
2ème modèle : [Espace II 2.2 BVM]
finition : Cyclade
Année : 1996
: : :
3ème modèle : [Autre]
Finition : [Autre]
Année : [Autre véhicule]
Localisation : En contrée Viking
Contact :
Contacter pontiac

Re: Changement de ventilateur de refroidissement

Message non lu par pontiac »

Salut,
midship a écrit :J'ai bien trouvé des vis à enlever mais c'est tjrs bloqué :x en regardant sous le radiateur j'ai à peine bougé une canalisation métallique qui arrive sous le radiateur et elle s'est cassée (bouffée par la rouille):( :x :x il en coule de l'huile noire, je suis en train de chercher ce que c'est
+1

Huile noire qui coule... => c'est ton huile moteur... => noire => normal c'est un mazout... :roll:

Donc ne pas t'en servir avec cette fuite... sinon adieu moteur !! :cry:

La casse de ces durites n'est pas rare mais je dirais plutôt... fréquente :!: :arrow: j'ai pratiquement TOUT les jours une demande sur ce type de pièce !! :roll:

Alors les gars !! jetez-y un œil !!! traitement qui va bien... et en avant !!
Espace II 2.2i ( J7T773 ) Cyclade équipé Grand Écran, 09/1995 200000 280000Km ( bientôt un remplaçant... )
Injection Deka Siemens ( injecteurs 854714 mono-jet 863409 multi-jet autres modèles en test !), "débridé", 100% E85 sans modifs
Le remplaçant est arrivé, un RT de 08/1996, 120251Km, remise en beauté en cours...
Twingo 1.2 16V 12/2001 moteur D4F neuf 0km 75cv boite quickshift ( même daube que l'easy ) => passée en 5 manuelle
Mon dernier plaisir ( besoin professionnel ) : un Jeep Grand Cherokee 4.0L 6 cylindres en ligne 156000Km,... Import direct US... NON catalysé de 01/93 et 100% E85 pas de modifs non plus, tracte 2T.500 comme s'il était à vide !...

Et encore des Espace I, II, III, IV... en fait plusieurs because job => démonteur ou plutôt recycleur d'Espace...



:arrow: Pas de questions techniques par MP :!:
Haut
midship
Passager(ère)
Passager(ère)
Messages : 22
Inscription : 11 févr. 2011, 17:16

Re: Changement de ventilateur de refroidissement

Message non lu par midship »

Salut

tu confirmes le prix ?

je vais aller la commander rapidement, mais ca ne resoud pas mon problème de fixation basse de la platine ventilateur :(
Espace 3 Turbo D RXT, janvier 1998, 250 000 Km environ
Haut
midship
Passager(ère)
Passager(ère)
Messages : 22
Inscription : 11 févr. 2011, 17:16

Re: Changement de ventilateur de refroidissement

Message non lu par midship »

Au fait si tu recycle les espaces 3 , je cherche une charniere droite de vitre de hayon arrière, si tu en vois passer une ...
Espace 3 Turbo D RXT, janvier 1998, 250 000 Km environ
Haut
Omega3
Sur l'autoroute
Sur l'autoroute
Messages : 563
Inscription : 05 déc. 2010, 22:31
: : :
: : :
: : :
Localisation : Clermont-l'Hérault (34)
Contact :
Contacter Omega3

Re: Changement de ventilateur de refroidissement

Message non lu par Omega3 »

midship a écrit :Au fait si tu recycle les espaces 3 , je cherche une charniere droite de vitre de hayon arrière, si tu en vois passer une ...
Il faut aller vérifier sur son site (première bannière animée dans sa signature) ;)
Espace I Phase 2 Turbo DX 2.1L - 18/01/1991 - Moteur J8S - 153000...heu maintenant 262000 Kms - Type: VF8J115050R704287 Image
Un 3 me fait de plus en plus envie... :)
Haut
Avatar de l’utilisateur
dom89
Fou (folle) du volant
Fou (folle) du volant
Messages : 7104
Inscription : 11 avr. 2010, 16:54
: : :
Modèle : [Grand Espace III 2.2 DT]
Finition : RTE
Année : 1998
: : :
2ème modèle : [Grand Espace III 2.2 DT]
finition :
Année : 1999
: : :
3ème modèle : [Autre]
Finition : [Aucun]
Année : [Autre véhicule]
Localisation : pas trés loin de l' A.J.Auxerre

Re: Changement de ventilateur de refroidissement

Message non lu par dom89 »

midship a écrit :Salut

mais ca ne resoud pas mon problème de fixation basse de la platine ventilateur :(
dés que je peux ,je me couche sous le camion pour me rappeller le montage :wink:
à par si quelqu'un te répond avant :roll:
vu que tu change tes durites ,dépose le radiateur d'huile pour le dégraisser et le vidanger (quatres boulons de 8 ou 10 montés sur silenblocs)
tu verra mieux les fixations du radiateur et de la clim et du support ventilateur :idea:
@+
Image Image Image
GRAND ESPACE 3 2.2TD RTE 1998 582 000km
GRAND ESPACE 3 2.2TD RX 1999 255 000 km
Haut
Répondre

Revenir à « Espace III »
