Difficulté : facile
Durée : 30 minutes
Outils / équipements nécessaires :
Je fait ce tuto pour mon espace 4 privilège année 2005 ph1, mon empli cabasse ce trouve a l'arrière gauche dans le coffre.
Une Fiche de type Molex que j'ai trouver dans un ordinateur qui était brancher a un lecteur de carte SD

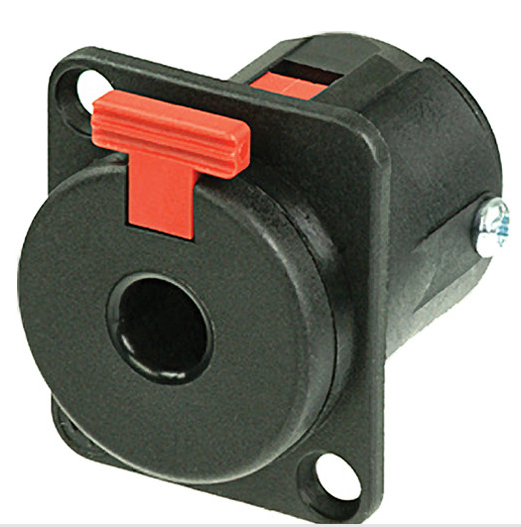

Un fer a souder et une fiche RCA ou Jack ou ce que vous jugerez utile a votre configuration
Etape 1 : Fabrication de la fiche AUX
Salut,

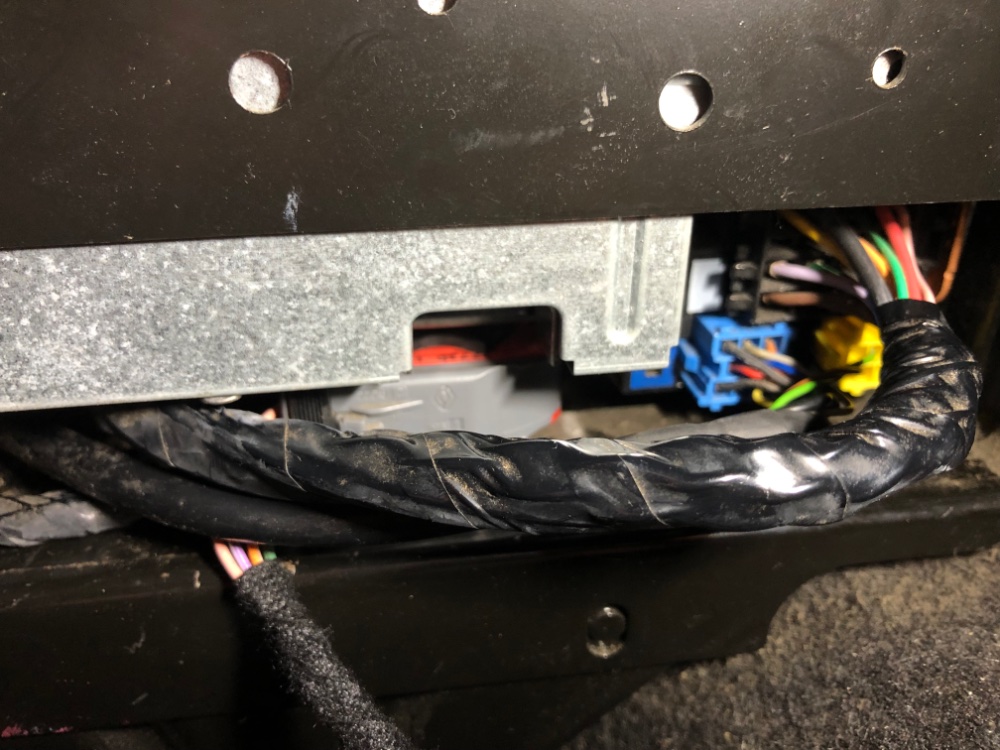

ce tuto correspond à ma configuration auto, la fiche rouge ce situ dans mon coffre a l’arrière gauche derrière le chargeur 6 CD.
pour ce faire vous aurez besoin d’un cordon (Type Molex) 4 fils blindés ( exactement comme sur la photo 1) trouvables chez votre informaticien ou sur internet.

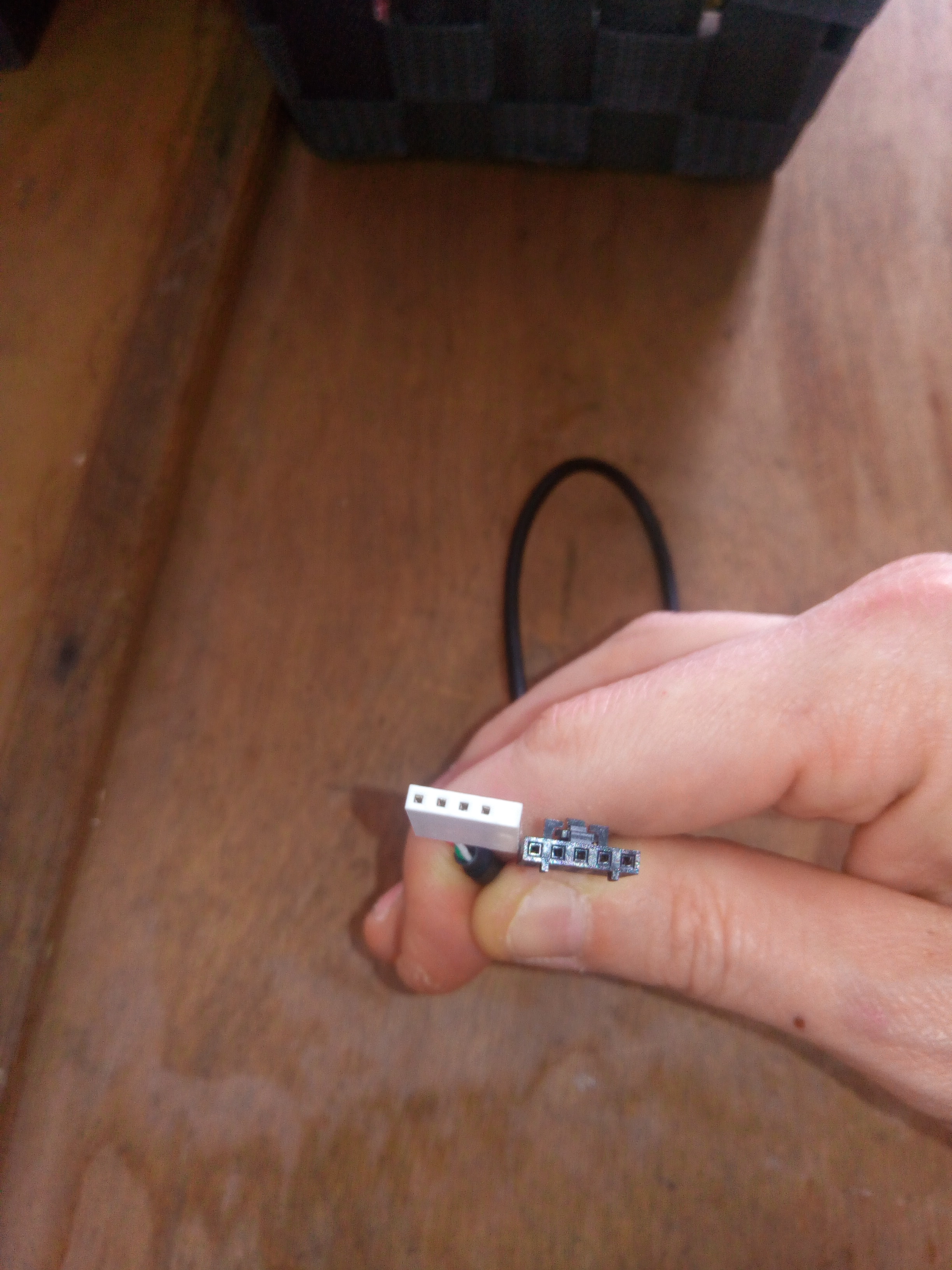

Le câble sera en fait des 5 fils d’un coter (noir) et 4 de l’autre (blanc), sur le coter blanc faire un trou sur le 5e comme sur la photo.
- fil rouge = entrée + audio L
- fil blanc = entrée - audio L
- fil vert = entrée + audio R
- fil noir = entrée - audio R

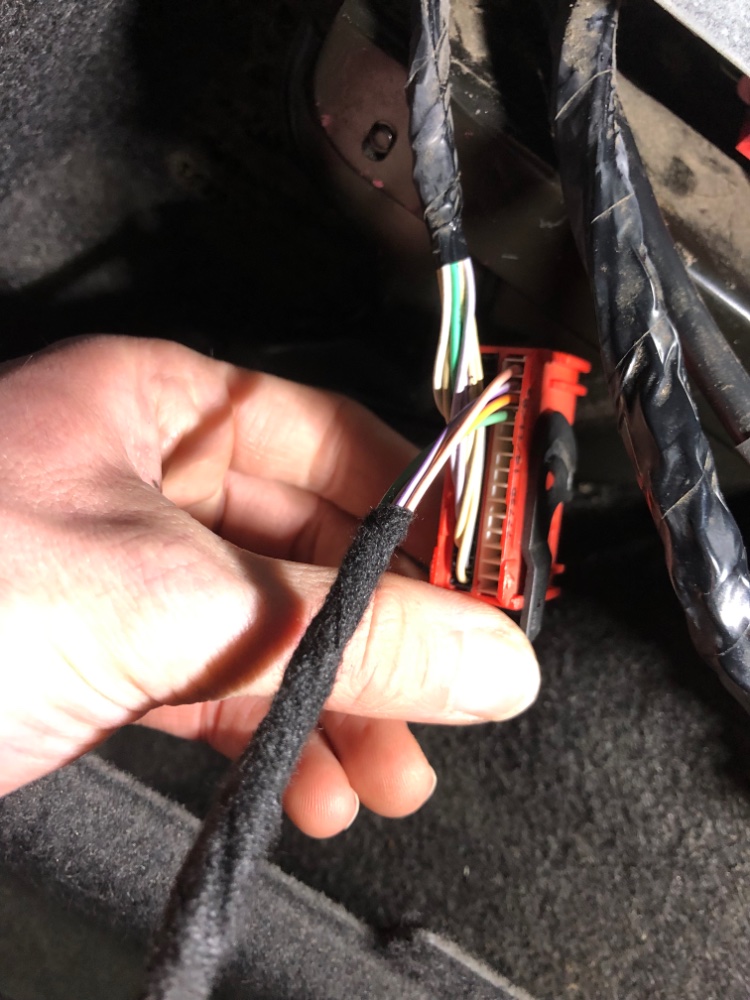

Sur la prise rouge de ma photo, je vous détails ou se trouvent les entrées de gauche à droite :
+ Gauche L
- Gauche L
+ Droit R
- Droit R

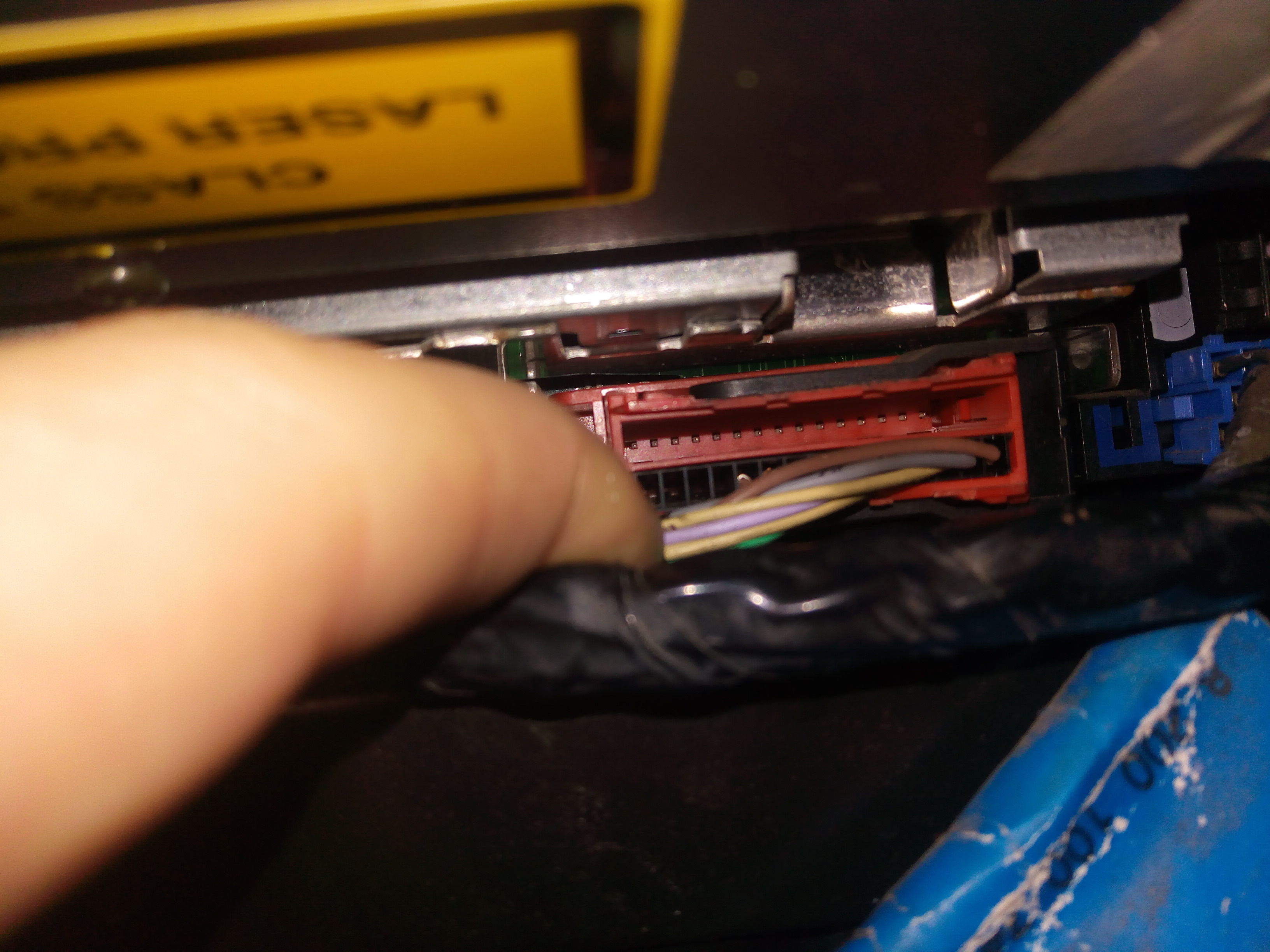

Dans mon cas, il faudra loger la partie blanche du cordon dans l'encadré vert sur la photo, en mettant le fil rouge au bord extérieur (gauche) du connecteur de l'ampli-tuner.

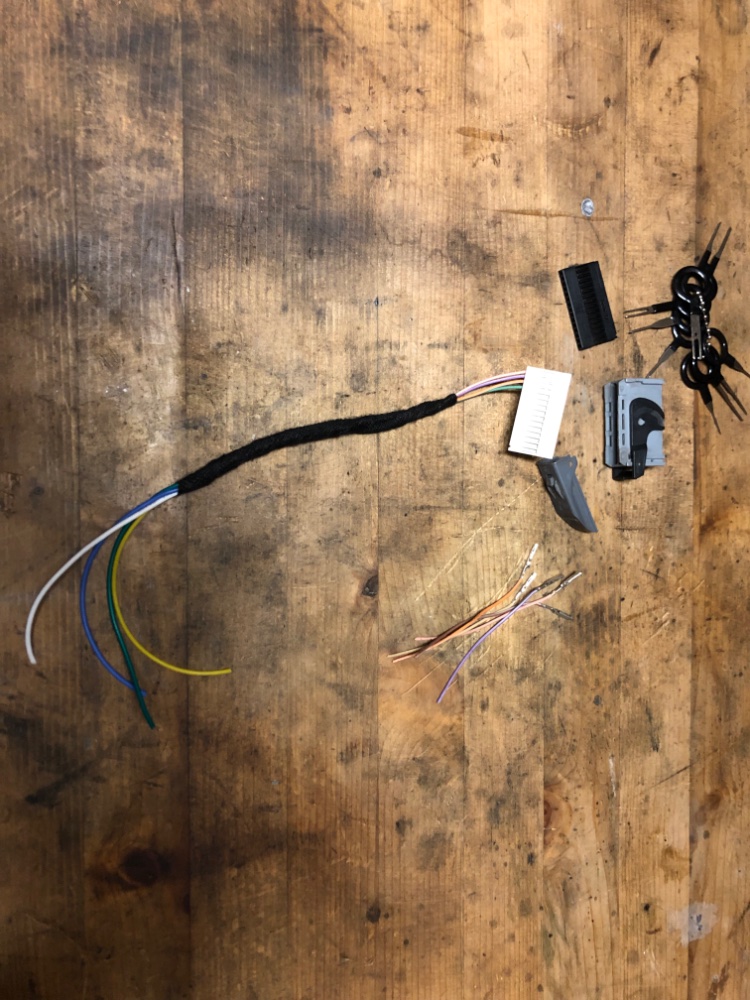

Au bout du câble, connecteur noir 5 fils, couper les fils à raz et dénuder, repérez vos entrées pour la suite.
Les fils des entrées audio "-" des voies L et R (masse) et le fil du blindage devra être shuntés ensemble pour éviter d'éventuels parasites …

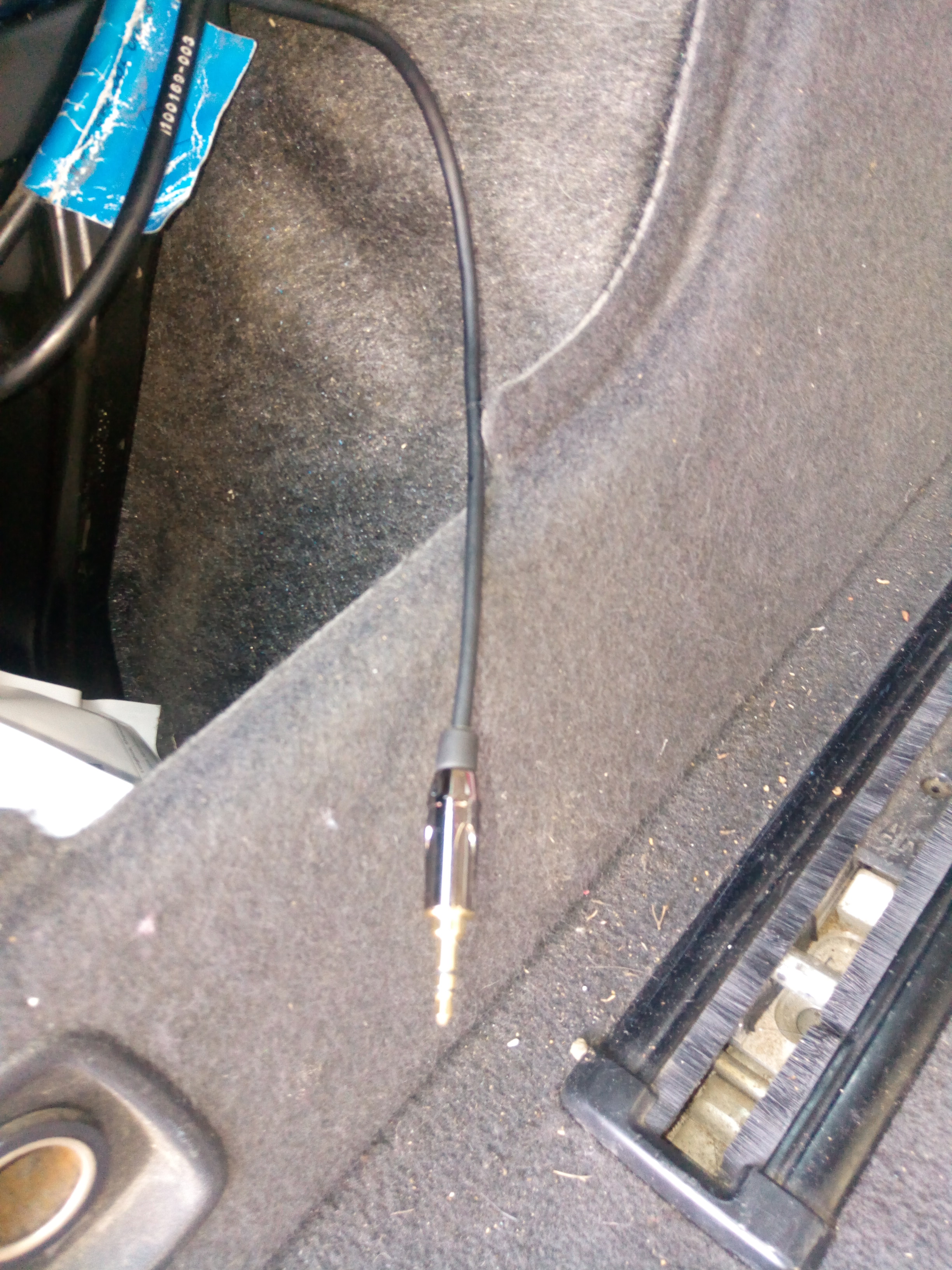

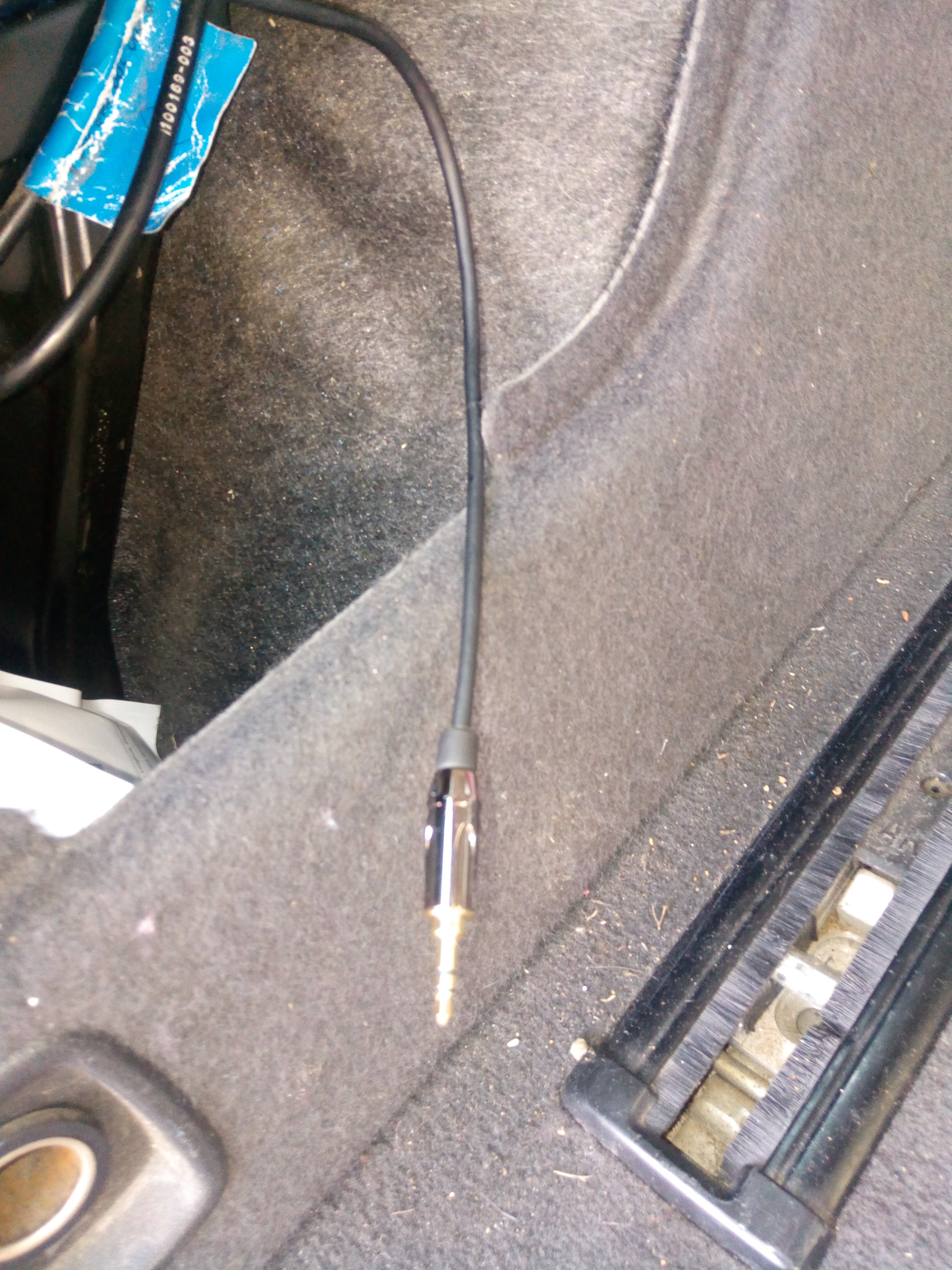

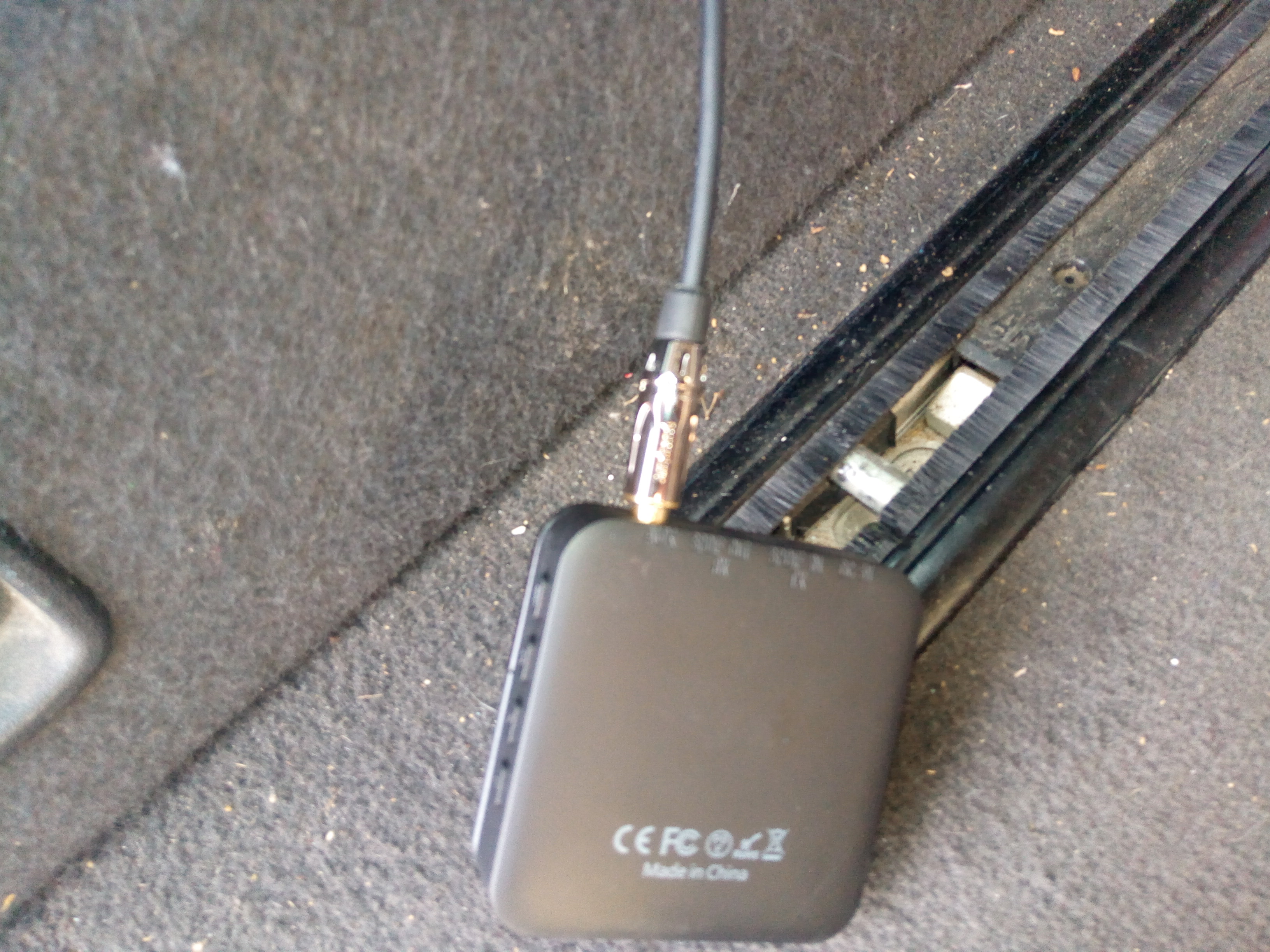

Ensuite vous pourrez y souder soi du RCA ou Jack ou ce que vous voulez pour y relier l’auxiliaire voulu, dans mon cas je vais y mettre un Jack 3,5 mâles pour y accueillir le boîtier BT …
N’oubliez pas d’activer l’AUX dans le menu expert via la télécommande ou autres ...
Voilà c’est fini, vous pouvez profiter de votre fonction Auxiliaire
Enjoy
