Démontage B2II

Message non lu par CLEMAN »

Bonjour à tous,

Suite à mes soucis électriques je voudrais démonter le boitier B2II pour contrôler les branchements.sous les pieds passager
J'ai recherché et apparemment il faudrait démonter le tableau de bord ?!
Auriez-vous une astuce pour sortir que ce boîtier sans tout défaire ?
Merci à nouveau de votre aide
Espace 3 2.2 dci The Race de 2002 presque 300000 km
Espace 3 2.2 dci The Race de 2002 101000 km mais à l'electricité capricieuse
Renault 21 Turbo D Alize de 1994 beaucoup km
Laguna 2 Ide 2.0 Privilège de 2002 73000 km
Smart Fortwo 450 de 2006 127000 km
et des motos... :mrgreen:
Haut
chtimi73
Fou (folle) du volant
Fou (folle) du volant
Messages : 2477
Enregistré le : 04 févr. 2008, 17:21
: : :
Modèle : [Espace III V6-24]
Finition : RXT
Année : 1999
: : :
2ème modèle : [Espace IV 2.0 DCI 150 BVM]
finition : 25 Th
Année : 2011
: : :
Localisation : Sainte hélène sur isère Savoie 73

Re: Démontage B2II

Message non lu par chtimi73 »

Salut,
Le boîtier B2i est au niveau des pieds côté passager et non dans le tableau de bord.
Il se situe sous la trappe .
A+
Scenic 4 1.7 dci 120 cv (2020) avec 100000 kms et beaucoup de soucis d'embrayage !!
Espace 3 V6 24V 194cv (06/1999) avec 356160 kms (20/09/2014) vendu.....
Clio 3 1.5 dci 90cv estate finition XV de France (01/2012) 242000kms
Captur 1.2 tce 120cv finition Hypnotic BVA 84000kms (avec un moteur tout neuf !!!)
Twingo 1.2 16v 75cv finition kiss cool avec 151000 kms

suzuki gsxf- fa 1250 de 2012 avec 55000 kms
Haut
CLEMAN
Conduite accompagnée
Conduite accompagnée
Messages : 113
Enregistré le : 01 août 2006, 01:01
: : :
Modèle : [Espace III 2.2 DCI 130]
Finition : The Race
Année : 2002
: : :
2ème modèle : [Espace III 2.2 DCI 130]
finition : The Race
: : :

Re: Démontage B2II

Message non lu par CLEMAN »

Merci Chtimi,

Donc ce fameux boîtier il est tenu comment juste enfoncé où il y a une méthode particulière pour le sortir ?
Merci a,+
Espace 3 2.2 dci The Race de 2002 presque 300000 km
Espace 3 2.2 dci The Race de 2002 101000 km mais à l'electricité capricieuse
Renault 21 Turbo D Alize de 1994 beaucoup km
Laguna 2 Ide 2.0 Privilège de 2002 73000 km
Smart Fortwo 450 de 2006 127000 km
et des motos... :mrgreen:
Haut
chtimi73
Fou (folle) du volant
Fou (folle) du volant
Messages : 2477
Enregistré le : 04 févr. 2008, 17:21
: : :
Modèle : [Espace III V6-24]
Finition : RXT
Année : 1999
: : :
2ème modèle : [Espace IV 2.0 DCI 150 BVM]
finition : 25 Th
Année : 2011
: : :
Localisation : Sainte hélène sur isère Savoie 73

Re: Démontage B2II

Message non lu par chtimi73 »

Hello,
Tu démontes la trappe, et avec un tournevis tu viens faire levier.
Va doucement car tu as la connectique derrière !!

A+
Scenic 4 1.7 dci 120 cv (2020) avec 100000 kms et beaucoup de soucis d'embrayage !!
Espace 3 V6 24V 194cv (06/1999) avec 356160 kms (20/09/2014) vendu.....
Clio 3 1.5 dci 90cv estate finition XV de France (01/2012) 242000kms
Captur 1.2 tce 120cv finition Hypnotic BVA 84000kms (avec un moteur tout neuf !!!)
Twingo 1.2 16v 75cv finition kiss cool avec 151000 kms

suzuki gsxf- fa 1250 de 2012 avec 55000 kms
Haut
CLEMAN
Conduite accompagnée
Conduite accompagnée
Messages : 113
Enregistré le : 01 août 2006, 01:01
: : :
Modèle : [Espace III 2.2 DCI 130]
Finition : The Race
Année : 2002
: : :
2ème modèle : [Espace III 2.2 DCI 130]
finition : The Race
: : :

Re: Démontage B2II

Message non lu par CLEMAN »

Encore merci chtimi je l'ai fait cet aprem , en fait le boitier est juste "calé " rien de sorcier.. voila résolu et pas de surchauffe sur les fils!!
Espace 3 2.2 dci The Race de 2002 presque 300000 km
Espace 3 2.2 dci The Race de 2002 101000 km mais à l'electricité capricieuse
Renault 21 Turbo D Alize de 1994 beaucoup km
Laguna 2 Ide 2.0 Privilège de 2002 73000 km
Smart Fortwo 450 de 2006 127000 km
et des motos... :mrgreen:
Haut
grostoto
Fou (folle) du volant
Fou (folle) du volant
Messages : 9004
Enregistré le : 09 mars 2011, 14:48
: : :
Modèle : [Espace III 2.0 16V BVM]
Finition : RXT
Année : 2000
: : :
: : :
Localisation : centre

Re: Démontage B2II

Message non lu par grostoto »

je pensais que tu voulais sortir toute la platine... pas juste soulever le truc.. lol.
Haut
chtimi73
Fou (folle) du volant
Fou (folle) du volant
Messages : 2477
Enregistré le : 04 févr. 2008, 17:21
: : :
Modèle : [Espace III V6-24]
Finition : RXT
Année : 1999
: : :
2ème modèle : [Espace IV 2.0 DCI 150 BVM]
finition : 25 Th
Année : 2011
: : :
Localisation : Sainte hélène sur isère Savoie 73

Re: Démontage B2II

Message non lu par chtimi73 »

CLEMAN a écrit : 25 nov. 2024, 19:22 Encore merci chtimi je l'ai fait cet aprem , en fait le boitier est juste "calé " rien de sorcier.. voila résolu et pas de surchauffe sur les fils!!
Nickel!
Et pense à mettre ton camion dans ta signature :wink:
A+
Scenic 4 1.7 dci 120 cv (2020) avec 100000 kms et beaucoup de soucis d'embrayage !!
Espace 3 V6 24V 194cv (06/1999) avec 356160 kms (20/09/2014) vendu.....
Clio 3 1.5 dci 90cv estate finition XV de France (01/2012) 242000kms
Captur 1.2 tce 120cv finition Hypnotic BVA 84000kms (avec un moteur tout neuf !!!)
Twingo 1.2 16v 75cv finition kiss cool avec 151000 kms

suzuki gsxf- fa 1250 de 2012 avec 55000 kms
Haut
Avatar du membre
le_gARage
Passager(ère)
Passager(ère)
Messages : 18
Enregistré le : 29 mars 2012, 22:08
: : :
Modèle : [Espace I 2.0 injection]
Finition : 2000-1
Année : 1988
: : :
2ème modèle : [Grand Espace III 2.0]
finition : TXE
Année : 1998
: : :
Localisation : Château-Gontier - 53
Contact :
Contacter le_gARage

Re: Démontage B2II

Message non lu par le_gARage »

connectique B2I espace 3.jpg
Bonjour.
Je reste sur le même sujet: j'ai presque tout enlever pour défaire le B2I, mais il reste un connecteur, avec des languettes rouges... et pas moyen de l'enlever sans risque de le casser. Savez-vous comment on s'y prend? C'est le connecteur en noir à droite sur la photo.

MERCI !!!!

[img]C:\Users\Jacques Morin\Documents\ESPACE\ESPACE 3\connectique B2I espace 3.jpg[/img]
Espace I ph2 -2000-1 injection de 1988 - 456000 km et toujours jeune!
Grand Espace III ph1 RXE Ess F3R-J768 de 1998 - 252 000 km
Twingo I ph3 Tech Run 16S D4F-702 de 2002 - 160 000 km
Touran II TDI 1,6l de 2013 - 325 000 km
Haut
Avatar du membre
troublouse
Fou (folle) du volant
Fou (folle) du volant
Messages : 1833
Enregistré le : 03 nov. 2013, 15:37
: : :
Modèle : [Espace I 2.0 carburateur]
Finition : TSE
Année : 1985
: : :
2ème modèle : [Espace I 2.0 injection]
finition : Connoly
Année : 1990
: : :
3ème modèle : [Espace I Quadra]
Finition : TXE injection
Année : 1989
Localisation : Tours

Re: Démontage B2II

Message non lu par troublouse »

le_gARage a écrit : 19 nov. 2025, 13:18 connectique B2I espace 3.jpgBonjour.
Je reste sur le même sujet: j'ai presque tout enlever pour défaire le B2I, mais il reste un connecteur, avec des languettes rouges... et pas moyen de l'enlever sans risque de le casser. Savez-vous comment on s'y prend? C'est le connecteur en noir à droite sur la photo.

MERCI !!!!

[img]C:\Users\Jacques Morin\Documents\ESPACE\ESPACE 3\connectique B2I espace 3.jpg[/img]
Salut ,
Glisser un tournevis entre la languette rouge et le corps du connecteur et tirer dans le sens du connecteur, ça dot sortir sans forcer.
A+
Yves
ESPACE 1 Phase 1 2000 TSE T005741 Gris Titane de 1985 306 000 km
ESPACE 1 Phase 1 2000 GTS T001652 Gris Titane de 1985 216 000 Km ( donneur d'organes )
ESPACE 1 Phase 2 2000 GTS T050343 Ambulance SANICAR de 1990 234 000 Km
ESPACE 1 Phase 2 2.0i TXE Quadra T008896 Bleu Sidéral de 1989 452 840 Km
ESPACE 1 Phase 2 2.0i Connolly T013161 Gris Pluton de 1990 408 500 Km
ESPACE 1 Phase 2 2.0i Connolly T012899 Gris Pluton de 1991 425 000 Km
ESPACE 2 V6 PRV GPL Grand Ecran T021606 Vert Illusion de 1995 338864
ESPACE 3 V6 24 Privilège T013671 Gris Titane métallisé de 2002 140 000 Km
ESPACE 3 V6 PRV 12 GPL Lagardère T004134 Brun Toscane de 1998 19000 Km
AVANTIME V6 Privilège PE2 volcan BVA T003587 Gris Acier de 2002 245 000 Km
BMW R1100RT
Haut
Avatar du membre
le_gARage
Passager(ère)
Passager(ère)
Messages : 18
Enregistré le : 29 mars 2012, 22:08
: : :
Modèle : [Espace I 2.0 injection]
Finition : 2000-1
Année : 1988
: : :
2ème modèle : [Grand Espace III 2.0]
finition : TXE
Année : 1998
: : :
Localisation : Château-Gontier - 53
Contact :
Contacter le_gARage

Re: Démontage B2II

Message non lu par le_gARage »

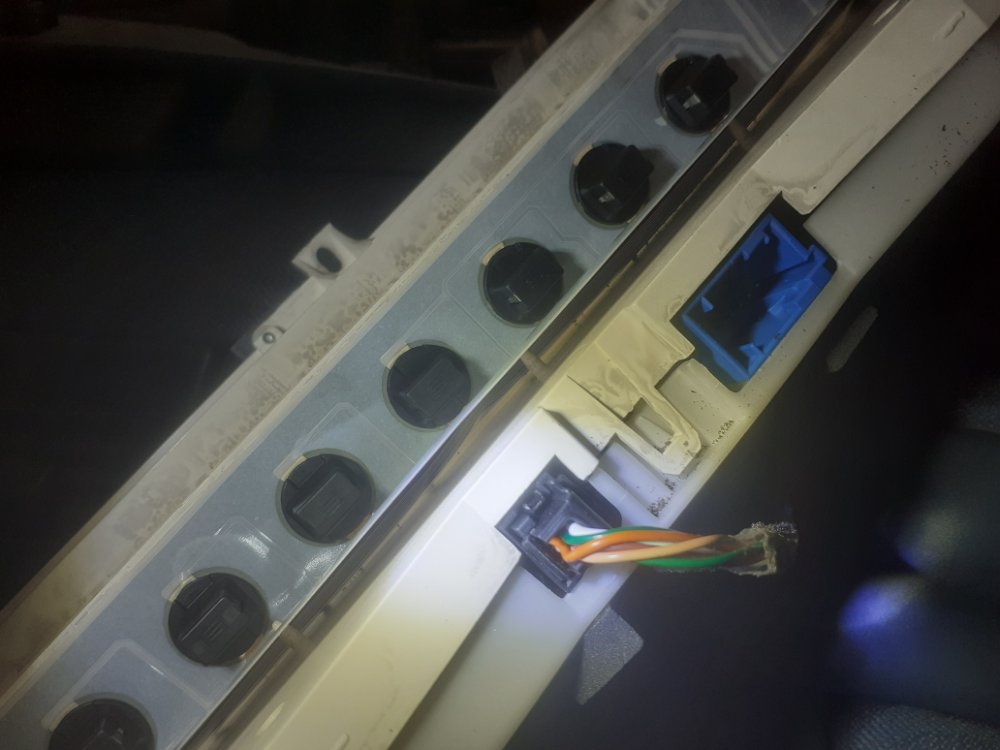

Salut et MERCI Yves, c'est sorti tout seul. J'avais peur de forcer avec le froid, comme pour celui-ci, au tableau de bord...
Pendant que j'y suis..
Une suggestion ?
Edition: en fait j'ai réussi. Il suffit de tirer mais il y a 6 mini-broches qui adhèrent bien ! Avec ce froid, le sèche-cheveux a bien aidé !

Au passage, quelle belle collection!!
Jacques
