Couleur faisceau attelage

polux · Message non lu par **polux** » 27 janv. 2025, 18:18

Bonjour
En passant sur un dos d’âne, j'ai plié ma prise de remorque. Je commande une prise 7 broches, mais au montage, surprise, le code couleur est différent.
Il y a des fil noir et vert, rouge et noir, et la prise a 8 emplacements, pour 7 apparentes! je suis a la recherche de la correspondance des couleurs, ou le N° pour chaque couleur.
En attendant de vos nouvelles, bonne soirée
Espace 4 2l DCI de juillet 2013

mazout77 · Message non lu par **mazout77** » 28 janv. 2025, 11:10

Hello,

J’ai retrouve ça....
Faisceau spécifique espace 4 ( avec les prises mâles/femelles derrières les phares )

polux · Message non lu par **polux** » 28 janv. 2025, 12:30

Bonjour
J'avais bien vue la même chose que toi, mais mon faisceau, d’origine Renault monté en usine, a la livraison du véhicule a des couleur différentes, A priori la masse est noir au lieu de blanc, par exemple, j’ai 1 fil noir et blanc, 1 gris, 1 noir et vert, etc, etc . Je cherche la correspondance ou le plan de ce câblage apparemment spécifique!

mazout77 · Message non lu par **mazout77** » 28 janv. 2025, 13:45

Ha oui pas simple effectivement....
Peut-etre qu'en demontant les feux ar tu auras acces au faisceau qui part à la prise....
Sinon faut tester les câbles un part un... mais c'est vraiment chiant à faire...

polux · Message non lu par **polux** » 28 janv. 2025, 14:00

Je crois que ça va se terminé par un passage au garage, je ne voudrais pas mettre le bazar dans le circuit de l'espace.
Si je trouve quelque chose, je le posterai sur le site, ça peu servir à quelqu'un d'autre.
A plus

grostoto · Message non lu par **grostoto** » 28 janv. 2025, 15:24

mazout77 a écrit : ↑28 janv. 2025, 13:45 Ha oui pas simple effectivement....
Peut-etre qu'en demontant les feux ar tu auras acces au faisceau qui part à la prise....
Sinon faut tester les câbles un part un... mais c'est vraiment chiant à faire...

n'exagérons pas, une fois que tu as la masse, c'est pas compliqué de trouver les autres au fur et à mesure, avec une petite ampoule test:
- tu allumes tes feux de positions, un coté de l'ampoule à la masse, et tu cherches celui qui allume l'ampoule, et tu le cables à sa place..
- idem pour les autres..

c'est basique.

mazout77 · Message non lu par **mazout77** » 28 janv. 2025, 18:15

grostoto a écrit : ↑28 janv. 2025, 15:24
mazout77 a écrit : ↑28 janv. 2025, 13:45 Ha oui pas simple effectivement....
Peut-etre qu'en demontant les feux ar tu auras acces au faisceau qui part à la prise....
Sinon faut tester les câbles un part un... mais c'est vraiment chiant à faire...
n'exagérons pas, une fois que tu as la masse, c'est pas compliqué de trouver les autres au fur et à mesure, avec une petite ampoule test:
- tu allumes tes feux de positions, un coté de l'ampoule à la masse, et tu cherches celui qui allume l'ampoule, et tu le cables à sa place..
- idem pour les autres..

c'est basique.

C'est clair, pas compliqué, mais c'est chiant... surtout quand tu es tout seul...

grostoto · Message non lu par **grostoto** » 28 janv. 2025, 19:14

bof.. si faire ces tests est chiant, je me demande ce qui est plaisant pour toi

...
je pars du principe ou on est seul.. je bosse toujours seul, au moins les conneries, c'est moi qui les faits..

c'est l'histoire de 30mn pour réparer tout ça...

Pour les attelages, je me suis acheter un petit outil sympa, qui permet de savoir rapidement ou est le pb, quand on cherche la panne, pour savoir si la panne vient de la remorque ou de la voiture.
cela permet aussi de valider le bon branchement d'un attelage quand il m'arrive parfois de rendre service à un voisin.
purement pour le plaisir de bosser vite, et aller directement au but, et vu le prix... c'est moins cher que d'aller au garage faire une recherche de panne..

https://www.amazon.fr/TONZACK-Broches-t ... hdGY&psc=1

Raycop · Message non lu par **Raycop** » 29 janv. 2025, 09:33

Salut,
J'ai un attelage d'origine Renault avec le faisceau (je ne connais pas la phase). Fraichement récupéré, il n'est pas encore installé.
Je peux faire une photo du câblage si tu veux... C'est les couleurs de fils sur la 7 broche que tu cherches ?

polux · Message non lu par **polux** » 29 janv. 2025, 09:44

Salut
Tu peu faire une photo, mais c'est une prise 7 broche + un plot broche 8 qui sert a désactivé les feux antibrouillard sur le vehicule quand la prise remorque est branchée.

Raycop · Message non lu par **Raycop** » 29 janv. 2025, 10:14

Je n'y ai pas prêté attention. Juste vu qu'elle était bonne pour la poubelle...
Ce sera l'occasion de vérifier si mon faisceau est équipé de ce fil, et d'envisager le passage en 12 broches (comme la remorque que j'utilise le plus) pour l'installation sur le camion.

marcus67 · Message non lu par **marcus67** » 29 janv. 2025, 17:49

Salut

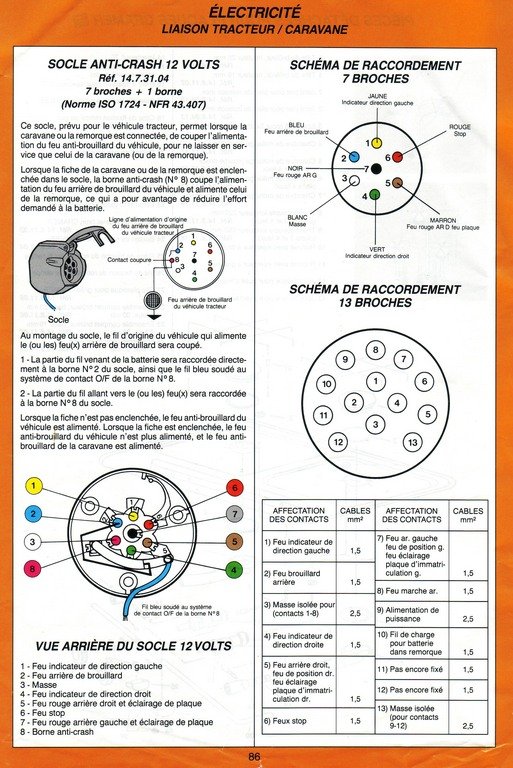

Un peu de lecteure

polux · Message non lu par **polux** » 30 janv. 2025, 11:09

Salut
Le problème est d'avoir la correspondance du code couleur, par exemple la masse est en blanc, mais sur mon faisceau c'est noir.
La solution sera demain, passage au garage pour échange de la prise.
Merci a tous

polux · Message non lu par **polux** » 30 janv. 2025, 11:09

Salut
Le problème est d'avoir la correspondance du code couleur, par exemple la masse est en blanc, mais sur mon faisceau c'est noir.
La solution sera demain, passage au garage pour échange de la prise.
Merci a tous

Raycop · Message non lu par **Raycop** » 30 janv. 2025, 11:22

J'ai oublié de faire la photo hier soir... Je me le suis noté pour ce soir.
Tu la veux toujours du coup ?
Pour le garagiste peut être ?

polux · Message non lu par **polux** » 30 janv. 2025, 11:26

Tu peux toujours envoyé, je verrai ce qui correspond. Merci

Raycop · Message non lu par **Raycop** » 31 janv. 2025, 11:31

Plutôt qu'une photo qui ne donnerait pas grand chose, voici le repérage fait à l'arrière de la prise.
Les "x2" indiquent 2 fils... Le détrompeur est en bas, à 6h.
Il y a bien une 8e connexion sur ma prise (en haut à droite sur le repérage).

polux · Message non lu par **polux** » 31 janv. 2025, 12:15

Salut
C'est parfait, les mêmes couleurs que mon faisceau.
De toute façon le RdV pour changer la prise au garage est pris.
Merci

Raycop · Message non lu par **Raycop** » 31 janv. 2025, 13:32

polux a écrit : ↑31 janv. 2025, 12:15Merci

De mon côté, j'ai trouvé la notice d'installation de l'attelage (archive Westfalia). Ça m'a permit de voir la boulonnerie nécessaire et refaire des entretoises.
En revanche, rien sur le faisceau dans cette notice

Si qq'un a des infos sur "quel connecteur se branche où ?", la réf du faisceau, etc... Je suis preneur !

polux · Message non lu par **polux** » 31 janv. 2025, 18:51

Hello
Voici ce que j'ai trouvé, à prendre avec réserve, la source n'est pas officiel Renault.
Pour moi, c'est solutionné, le garage a fait l’échange de la prise. je n'ai pas assisté, accès interdit au clients

Faisceau 7 Boches Renault réf 241577864R
Broche 1 Fil noir et blanc / Jaune Clignotant Gauche
Broche 2 Fil gris / Bleu Feux brouillard Arrière
Broche 3 Fil noir / Blanc Masse
Broche 4 Fil noir et vert / Vert Clignotant Droit
Broche 5 Fil gris et rouge / Marron Position Droit
Broche 6 Fil Noir et rouge / Rouge Stop
Broche 7 Fil gris et noir / Noir Position Gauche
Broche 8 Fil gris et blanc / Coupure Brouillard Arrière sur véhicule
Bonne soirée

Raycop · Message non lu par **Raycop** » 03 févr. 2025, 11:46

Ça parle que de duster avec cette réf

La notice d'installation du faisceau que je cherchais : https://forum.renaultespace.pl/plikowni ... 30-831.pdf
Tout y est, brochage 7 & 13 pins compris

Réf du faisceau : 77 11 226 830

Plus qu'à attendre que les températures remontent pour ressouder le support du socle prise, mettre un coup de peinture et poser l’attelle
