Code défaut DF107 ??????

arnaud59 · Message non lu par **arnaud59** » 12 févr. 2025, 11:32

Bonjour à tous,
J'ai un petit problème depuis quelques semaines avec un voyant ABS et ESP qui s'allume au TDB et un code défaut DF107 ( identificateur angle de volant ) qui ressort au diag et impossible à effacer malgré le remplacement du capteur d'angle sous le volant.
Quelqu'un aurait il déjà eu ce problème ?
Merci d'avance à ceux qui voudront bien m'aider.

grostoto · Message non lu par **grostoto** » 12 févr. 2025, 11:51

le capteur a été initialisé (contact mis, tourner le volant de butée à butée) ?

arnaud59 · Message non lu par **arnaud59** » 12 févr. 2025, 15:01

Euhhhhhhhh...... non pas du tout. Je ne savais pas qu'il fallait le réinitialiser.
Le défaut ressort instantanément après l'avoir effacé même sans rouler avec le véhicule.
Comme si c'était une coupure électrique nette.
Je vais donc regarder pour le réinitialiser.
Merci pour l'info Grostoto.

grostoto · Message non lu par **grostoto** » 12 févr. 2025, 15:15

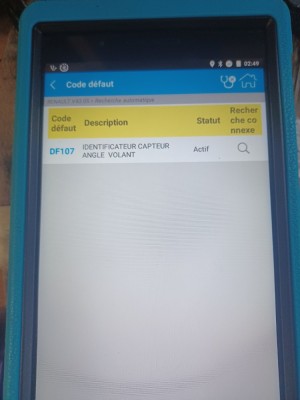

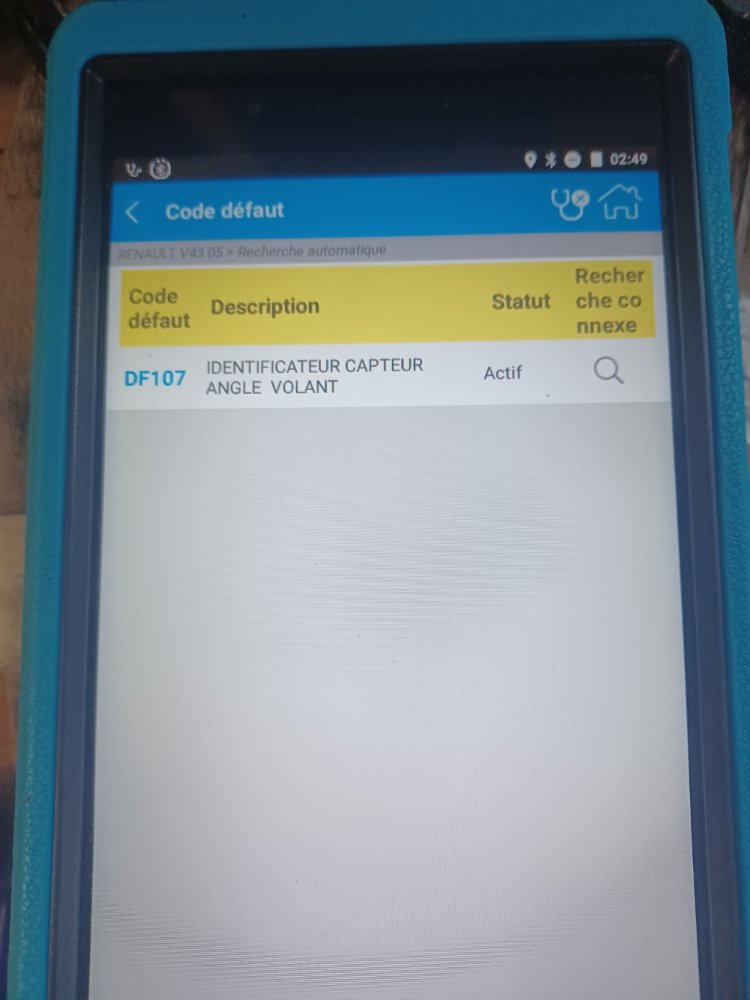

met une photo du diag complet (avec le code défaut, et surtout la fin: CO, CC... )

arnaud59 · Message non lu par **arnaud59** » 12 févr. 2025, 19:57

grostoto · Message non lu par **grostoto** » 12 févr. 2025, 20:19

ha oui.. ce n'est pas canclip.. nettement moins précis.
si tu cliques sur la loupe ?

possible qu'il faille l'outil diag pour réinitialisé le capteur, cela depend des véhicule, je ne me souviens plus pour l'espace 4

arnaud59 · Message non lu par **arnaud59** » 13 févr. 2025, 08:56

oui je n'ai pas canclip. Je vais vérifier si j'ai la possibilité de faire la réinitialisation du capteur d'angle.
Si je clique sur la loupe, c'est pour rechercher sur le net de sujets qui traitent du même problème.

ghia · Message non lu par **ghia** » 13 févr. 2025, 09:07

Bonjour,

Avec une bonne multi-marques, le Clip ou le Renolink, vous devez enregistrer et initialiser le nouveau capteur d'angle de braquage

arnaud59 · Message non lu par **arnaud59** » 13 févr. 2025, 11:41

oui , je suis surpris de ne pas trouver la fonction pour réinitialiser le capteur d'angle car avec ce diag multimarques
que j'ai depuis plusieurs années, j'ai déjà dépanné énormément de véhicules de toutes marques :
Audi , Ford, Volkswagen, Mercedes etc .... j'ai même pu réinitialiser un calculateur de boite auto sur Mercedes, tester les actionneurs de tout est n'importe quoi, rentrer le code de nouveaux injecteurs, réinitialisation suite remplacement d'un nouveau FAP et j'en passe.
C'est un diag qui m'a couté 1200 euros donc pas un 1er prix. Je vais encore chercher car étonnant que je n'ai pas cette fonction.
A moins que cette fonction ne soit dispo que sur le can clip ???

ghia · Message non lu par **ghia** » 13 févr. 2025, 11:59

Les fonctions de codage sont souvent différentes des fonctions d'apprentissage. Tu peux regarder du côté de chez Autel si tu veux du top.

Sinon un Renolink, mais il faut être sûr de ce que tu fais.

As-tu essayer de rentrer le N° de châssis dans le nouvel ECU ?

grostoto · Message non lu par **grostoto** » 13 févr. 2025, 14:41

quelle nouvel ecu ? il a changé le capteur d'angle.

arnaud59 · Message non lu par **arnaud59** » 13 févr. 2025, 20:40

Euhhhhh.....ECU ??? C'est bien le capteur d'angle que j'ai changé.

arnaud59 · Message non lu par **arnaud59** » 13 févr. 2025, 20:50

Par contre, j'ai trouvé un sujet qui parle du remplacement de ce fameux capteur d'angle et il est question d'aligner un repère de couleur qu'il faut aligner qui se situerait en bas à droite du capteur. Or sur mon modèle, je n'ai pas ce repère de couleur.
Autre question : n'existe-t-il pas une procédure manuelle pour réinitialiser ce capteur ? Du genre, mettre le contact, braquer le volant à gauche en butée puis à droite et couper le contact ??
Il y a quelques mois j'ai remplacer le capteur d'angle sur un Scenic 2 et je n'ai rien eu à faire, le défaut à disparu immédiatement sans procédure.

ghia · Message non lu par **ghia** » 14 févr. 2025, 09:24

arnaud59 a écrit : ↑13 févr. 2025, 20:40 Euhhhhh.....ECU ??? C'est bien le capteur d'angle que j'ai changé.

Je précise,

Vous avez bien changé que le module spirale et pas l'ensemble avec les commodos ?

J'ai l'habitudes des clients qui achètent par exemple d'occasion un capteur d'angle de braquage, et en fait il est toujours attaché au bloc commodo et me remplacent tout...

Forcément la procédure peut-être différente dans ce cas précis.

=\ Avec votre outil de diagnostic, pouvez-vous afficher la valeur de position du capteur d'angle de braquage ?

Pour un investissement "raisonnable", il serait utile de passer sur un Renolink ou CLIP, car le DF107 ne me donne pas la même définition du défaut.

arnaud59 · Message non lu par **arnaud59** » 14 févr. 2025, 13:40

Oui j'ai remplacé uniquement le module à spirale sans remplacer les commodos.
Avec mon diag je parviens bien à afficher la valeur de position de capteur d'angle, et cette valeur varie lorsque je tourne le volant.
C'est d'ailleurs ça qui me fait douter car si le nouveau capteur d'angle serait HS je ne devrais pas avoir la valeur de position du volant.
Et donc je devrais parvenir à effacer ce défaut et il devrait réapparaitre uniquement lorsque le véhicule roule si la réinitialisation n'est pas faite.
Or mon défaut reste toujours présent en permanence. Comme si je n'avais pas remplacé la pièce défectueuse.
Pour le code défaut DF107 il est vrai que les quelques sujets que j'ai trouvé sur le net parlent le plus souvent de problème ECU.
J'avoue que ça commence à me prendre un peu la tête cette histoire.

arnaud59 · Message non lu par **arnaud59** » 26 févr. 2025, 23:02

Suite du problème,
Après avoir bien regardé mon ancien capteur d'angles, je me suis rendu compte qu'il comporte bien un répére jaune à aligner sur un fond bleu en
face d'une petite fenêtre transparente.
Par contre, sur mon capteur d'angles d'occasion, il n'y a pas de répére jaune ni de fond bleu malgré l'existence de la petite fenêtre transparente.
Ma question est : savez vous s'il existe deux modèles de capteur d'angles sur espace 4 ?

arnaud59 · Message non lu par **arnaud59** » 04 mars 2025, 18:11

Suite et fin du problème :
Je vais contredire les conseils qui m'ont été donnés un peu plus haut comme : " il faut faire un apprentissage avec le can clip ou renolink ".
Attention ! Ce n'est pas une critique de ma part car je sais très bien que les conseils qu'on m'a donnés partent d'un bon sentiment.

En fait, il n'y a nullement besoin de faire un apprentissage lorsque l'on remplace un capteur d'angle sur un Espace 4.
Par contre, il faut s'assurer de monter le bon modèle car il y a deux modèles :
- un avec le repère jaune qu'il faut aligner sur le fond bleu.
- un qui ne comporte pas de repère.
Il faut absolument remplacer votre capteur d'angle par le même modèle !!! Sinon ça ne FONCTIONNE PAS !
Il suffit de le brancher et effacer les défauts, c'est du PLUG and PLAY.
En espérant que ça pourra servir à quelqu'un.
Je tiens à remercier quand même ceux qui ont bien voulu s'intéresser à mon problème.
