Re: [ Tuto ] Installer une caméra de recul sur écran CNC Carminat

Message non lu par thebybe » 02 févr. 2020, 16:19

bonjour,

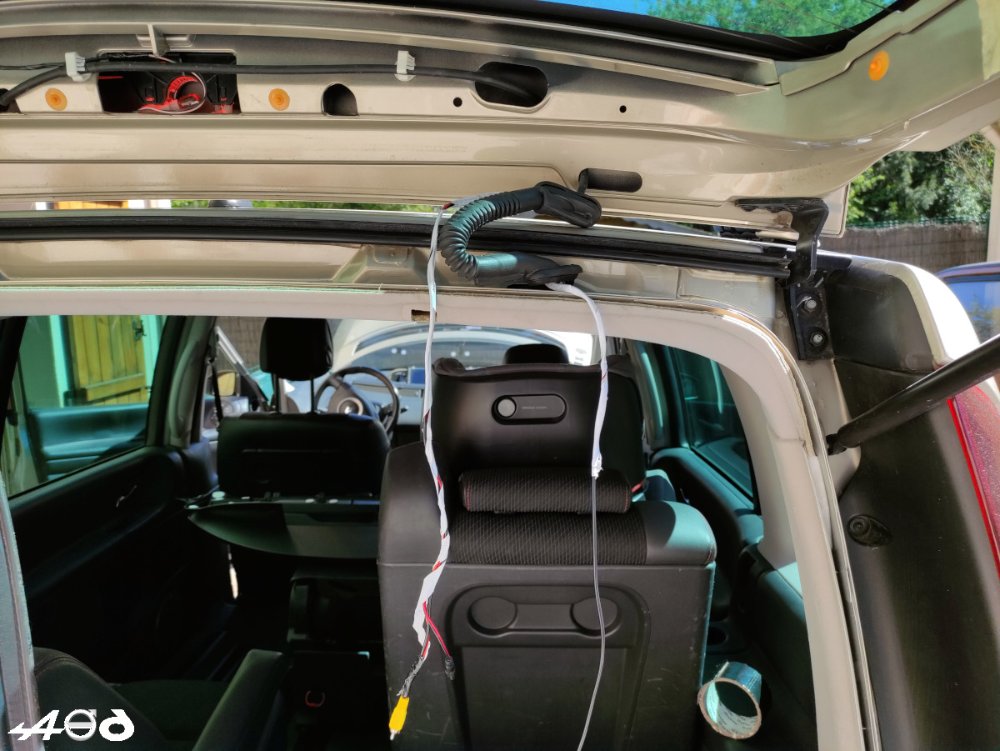

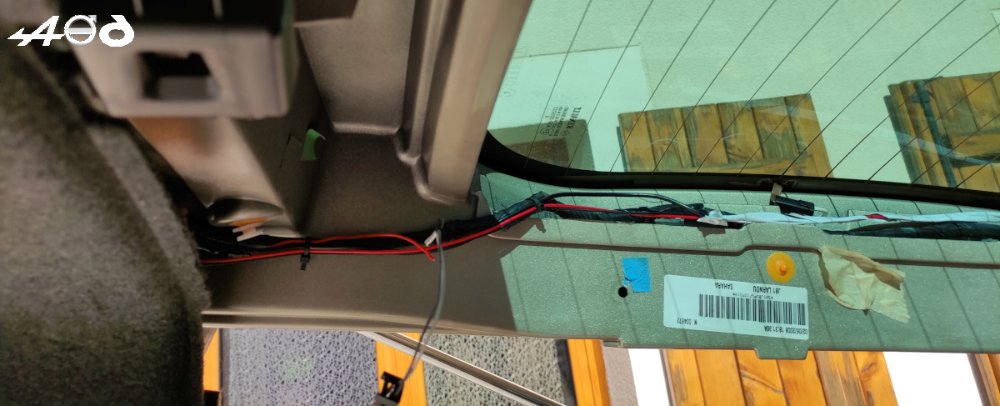

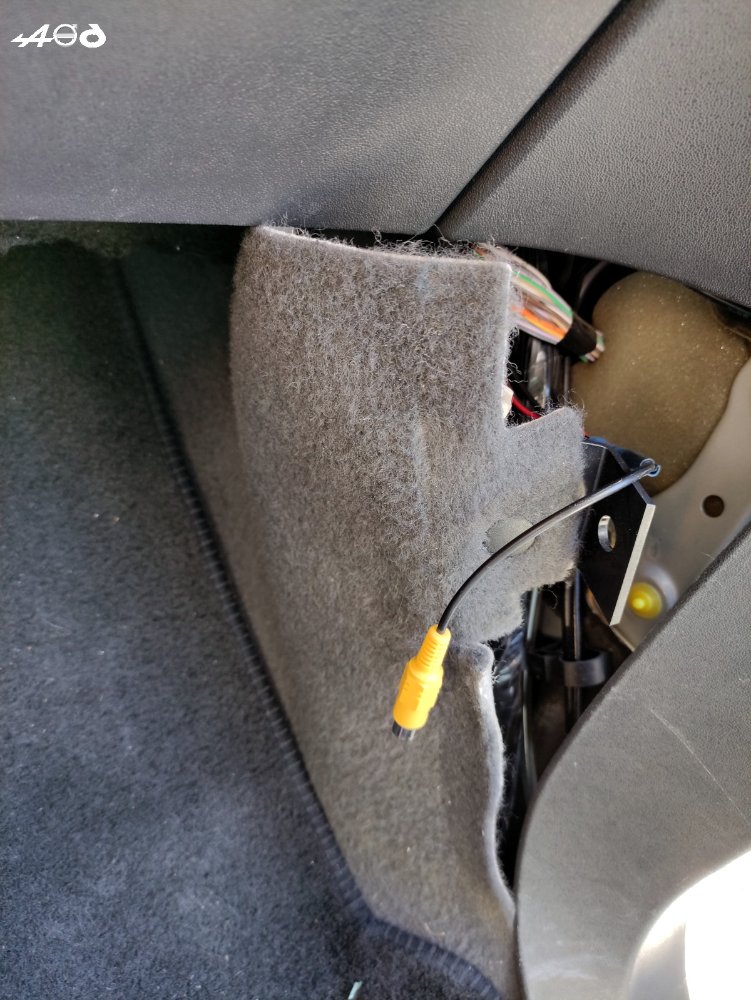

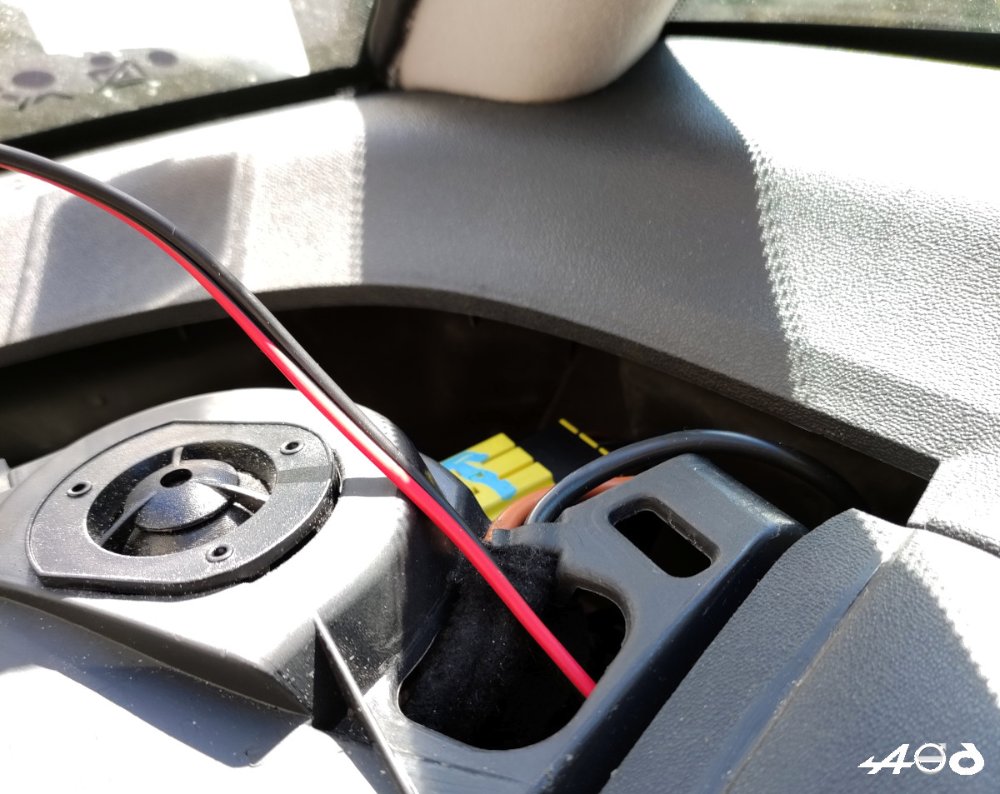

j'ai passé le fil de l'arriere à l'avant sans trop de probleme, pour plus de facilité, j'ai demonté le rail du siège pour la barre de seuil arriere.

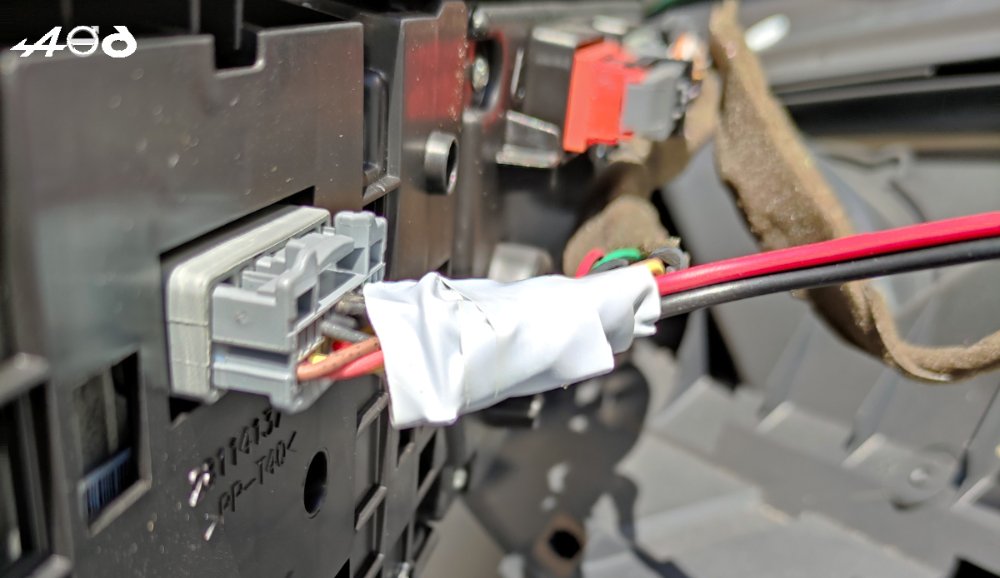

Par contre écran noir...j'ai bien un signal qui arrive car j'ai 1 volt au bout du RCA, je connecte au borne 7 et 19 de l'ecran, mais rien ne se passe. écran noir, je ne comprends pas... Je bloque!!!
-espace III 2l 8 soupapes de 96 finition rxe.
bleu metal,siege avant pivotant captain chair, 2 toits ouvrant,barre de toit,auditorium,10 pare soleil,porte velo matra,clim bizone etc... FIN
75% e85 y'a moins bien mais c'est plus cher!
-espace IV 2.0T privilége interieur cuir,toep,lunette ouvrante 160000KM...vendu
-Grand espace IV 2.0dci 175 BVA privilège 110000KM moteur turbo changés!!!

Avatar de l’utilisateur
thebybe
Sur l'autoroute
Sur l'autoroute
Messages : 532
Inscription : 12 mars 2007, 11:14
: : :
Modèle : [Grand Espace IV 2.0 DCI 175 FAP BVA]
Finition : Privilège
Année : 2008
: : :
2ème modèle : [Espace IV 2.0 T 170 BVM]
finition : Privilège
Année : 2005
: : :

Re: [ Tuto ] Installer une caméra de recul sur écran CNC Carminat

Message non lu par thebybe » 04 févr. 2020, 15:17

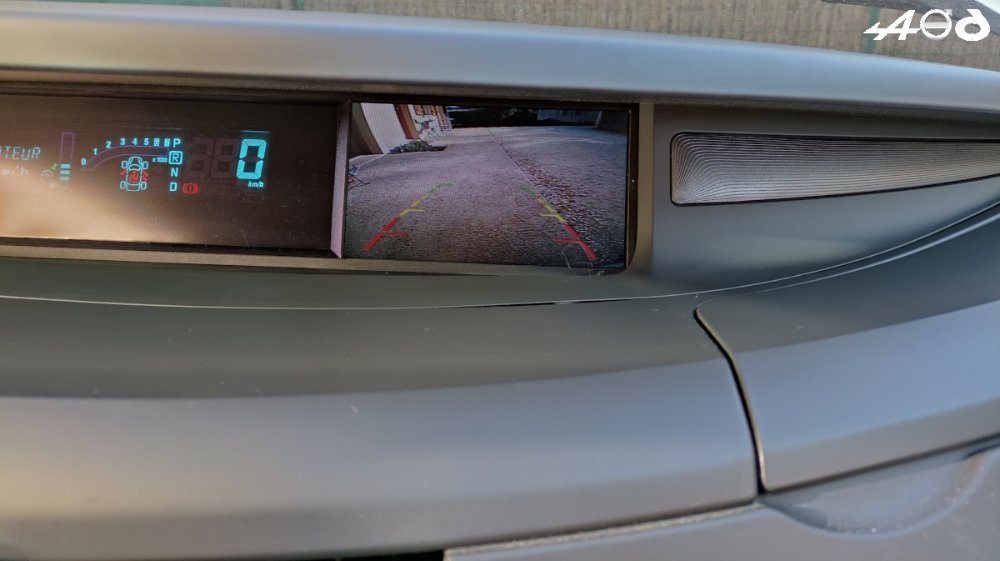

désolé pour le dérangement, c'etait la caméra qui était HS... je l'ai changé et ça marche!
Merci @onfre, au fait.
Par contre, je n'ai pas l'avertissement "regarder en arriere avant de reculer" alors que j'ai fait la maj en 32.2 et j'ai effectivement fait la Maj Radar car il ne bip plus contrairement à la V30. La maj se fait en 2 parties, logiciel puis carte. Tu dois chercher ailleurs je pense. Là je vois pas.
Désolé de ne pouvoir t'aider
-espace III 2l 8 soupapes de 96 finition rxe.
bleu metal,siege avant pivotant captain chair, 2 toits ouvrant,barre de toit,auditorium,10 pare soleil,porte velo matra,clim bizone etc... FIN
75% e85 y'a moins bien mais c'est plus cher!
-espace IV 2.0T privilége interieur cuir,toep,lunette ouvrante 160000KM...vendu
-Grand espace IV 2.0dci 175 BVA privilège 110000KM moteur turbo changés!!!

duanra
Passager(ère)
Passager(ère)
Messages : 3
Inscription : 01 févr. 2020, 12:08
: : :
Modèle : [Grand Espace IV 2.0 DCI 150 BVM]
Finition : Alyum
Année : 2009
: : :
: : :

Re: [ Tuto ] Installer une caméra de recul sur écran CNC Carminat

Message non lu par duanra » 09 févr. 2020, 22:00

onfre a écrit :
14 nov. 2019, 16:13
J'ai poussé le truc un peu plus loin en y ajoutant un interrupteur et une seconde source vidéo :
Bonjour,
J'ai posté il y a quelques jours une question sur le câblage utilisé pour l'ajout d'une seconde source vidéo, mais je pense que c'est passé à l'as.
Peux-tu nous expliquer un peu plus en détails le "j'ai poussé le truc un peu plus loin" car je pense que ça peut en intéresser plus d'un (en tout cas, moi ça m'intéresse !)
J'imagine que c'est en appliquant un +12V sur la broche 16 de l'écran que ça active l'entrée composite ?
onfre a écrit :
14 nov. 2019, 16:13
Voilà à vous de jouer, j'ai passé un temps fou à faire ce tuto... :D
Un grand merci pour ce post en tout cas. Pour ma part, la caméra est commandée, ainsi qu'un adaptateur MHL (micro USB) --> HDMI (pas certain que ça marche avec mon tel, mais je préfère cette solution à celle de la clé miracast ou google cast. Si ça ne marche pas, je me rabattrai dessus), et un convertisseur HDMI --> composite. Installation à suivre dès que j'ai une journée de libre devant moi.

Avatar de l’utilisateur
Totor33
Fou (folle) du volant
Fou (folle) du volant
Messages : 4227
Inscription : 09 nov. 2006, 11:22
: : :
Modèle : [Espace III 2.2 DCI 130]
Finition : Privilège
Année : 2001
: : :
2ème modèle : [Espace IV 2.0 DCI 150 FAP BVA]
finition : Privilège
Année : 2008
: : :

Re: [ Tuto ] Installer une caméra de recul sur écran CNC Carminat

Message non lu par Totor33 » 24 févr. 2020, 18:59

Bonsoir, je m'y suis enfin mis....

L'écran noirci quand je passe la marche arrière...... mais pas d'image....

N'ayant pour le moment qu'une caméra PAL.... je pensais que j'aurai au moins une image en N&B.... pour tester.....

En allant dans le menu caché du système, ma caméra apparait comme normale

Qu’en pensez vous....

J"ai donc commandé une caméra NTSC
Totor33
--------------------------------
Simca 1501
Ford Escort 940.
Simca 1301 - 230 000 km
504 TI BVA
R18 GTD
R21 Nevada GTD - 243 000 km
Espace II Diesel 1994 - 342 530 km - 15-03-2011 CT Vierge! -


Espace III 2.2 DCI - 2001 - 450 142 km affichés au compteur (en réalité 160 000 km de moins (bug!!!)) - Moteur changé à 50 000 km).

Espace IV 2.0 150 cv BVA - 2008 - 242 000 Km

Kangoo 1.9D Alizé - 2000 - 315 875 Km...... nouveau venu pour ma Fille.


Avatar de l’utilisateur
thebybe
Sur l'autoroute
Sur l'autoroute
Messages : 532
Inscription : 12 mars 2007, 11:14
: : :
Modèle : [Grand Espace IV 2.0 DCI 175 FAP BVA]
Finition : Privilège
Année : 2008
: : :
2ème modèle : [Espace IV 2.0 T 170 BVM]
finition : Privilège
Année : 2005
: : :

Re: [ Tuto ] Installer une caméra de recul sur écran CNC Carminat

Message non lu par thebybe » 25 févr. 2020, 18:27

bonjour,

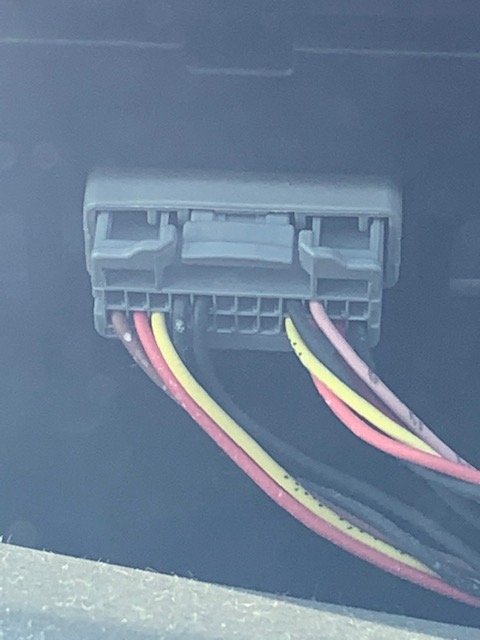

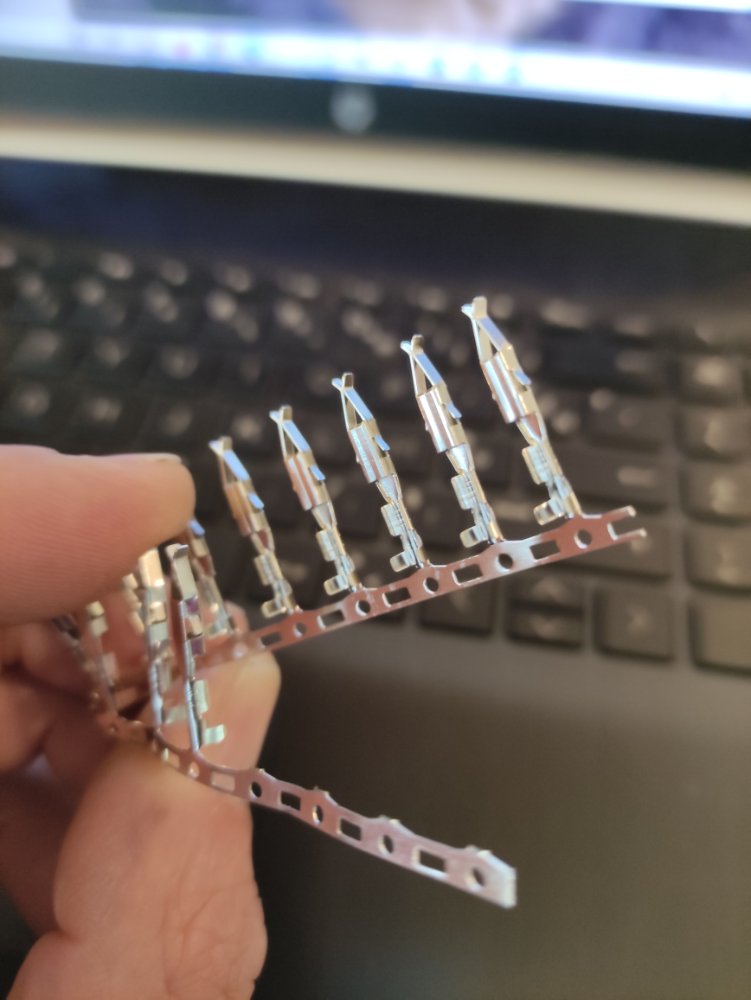

j'ai eu le cas aussi. il y avait 2 problèmes, une des pinouilles n’était pas bien enfoncée cote écran et la cam ne fonctionnait pas.
-espace III 2l 8 soupapes de 96 finition rxe.
bleu metal,siege avant pivotant captain chair, 2 toits ouvrant,barre de toit,auditorium,10 pare soleil,porte velo matra,clim bizone etc... FIN
75% e85 y'a moins bien mais c'est plus cher!
-espace IV 2.0T privilége interieur cuir,toep,lunette ouvrante 160000KM...vendu
-Grand espace IV 2.0dci 175 BVA privilège 110000KM moteur turbo changés!!!

Avatar de l’utilisateur
Totor33
Fou (folle) du volant
Fou (folle) du volant
Messages : 4227
Inscription : 09 nov. 2006, 11:22
: : :
Modèle : [Espace III 2.2 DCI 130]
Finition : Privilège
Année : 2001
: : :
2ème modèle : [Espace IV 2.0 DCI 150 FAP BVA]
finition : Privilège
Année : 2008
: : :

Re: [ Tuto ] Installer une caméra de recul sur écran CNC Carminat

Message non lu par Totor33 » 25 févr. 2020, 22:51

Bonsoir,

J'ai testé la caméra sur la TV elle fonctionne en Pal sans soucis....

Pour la "pinouille" tu t'en es tiré comment?
Totor33
--------------------------------
Simca 1501
Ford Escort 940.
Simca 1301 - 230 000 km
504 TI BVA
R18 GTD
R21 Nevada GTD - 243 000 km
Espace II Diesel 1994 - 342 530 km - 15-03-2011 CT Vierge! -


Espace III 2.2 DCI - 2001 - 450 142 km affichés au compteur (en réalité 160 000 km de moins (bug!!!)) - Moteur changé à 50 000 km).

Espace IV 2.0 150 cv BVA - 2008 - 242 000 Km

Kangoo 1.9D Alizé - 2000 - 315 875 Km...... nouveau venu pour ma Fille.


Avatar de l’utilisateur
thebybe
Sur l'autoroute
Sur l'autoroute
Messages : 532
Inscription : 12 mars 2007, 11:14
: : :
Modèle : [Grand Espace IV 2.0 DCI 175 FAP BVA]
Finition : Privilège
Année : 2008
: : :
2ème modèle : [Espace IV 2.0 T 170 BVM]
finition : Privilège
Année : 2005
: : :

Re: [ Tuto ] Installer une caméra de recul sur écran CNC Carminat

Message non lu par thebybe » 03 mars 2020, 08:20

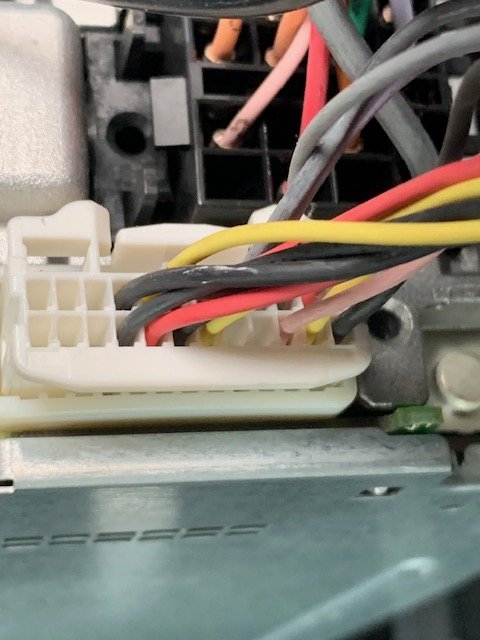

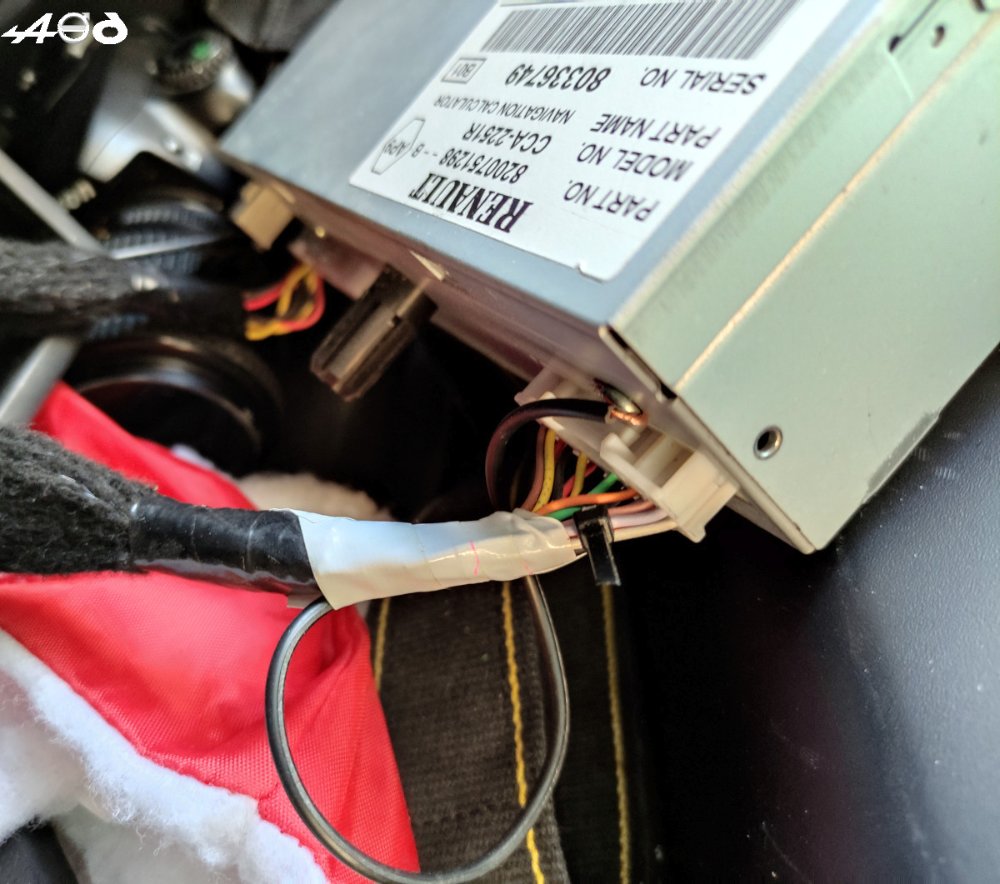

j'ai redémonté la prise et j'ai réenfocé le connecteur iso correctement, et la miracle, ca a marché.

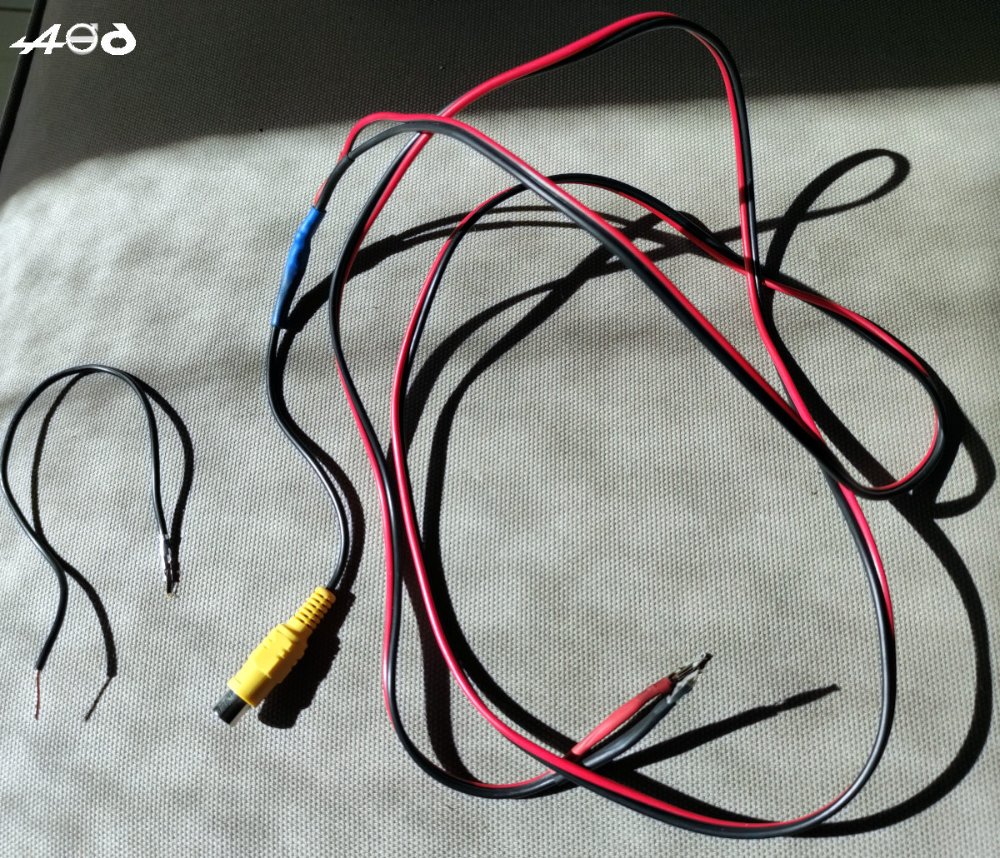

As tu vérifié que tu avais bien du jus au bout de ton câble et de mémoire, il y a 3 câbles sur dans le fil rca et seul 2 sont utiles. je me rappelle plus lesquels il faut connecter. lesquels as tu branché?
-espace III 2l 8 soupapes de 96 finition rxe.
bleu metal,siege avant pivotant captain chair, 2 toits ouvrant,barre de toit,auditorium,10 pare soleil,porte velo matra,clim bizone etc... FIN
75% e85 y'a moins bien mais c'est plus cher!
-espace IV 2.0T privilége interieur cuir,toep,lunette ouvrante 160000KM...vendu
-Grand espace IV 2.0dci 175 BVA privilège 110000KM moteur turbo changés!!!

Avatar de l’utilisateur
Totor33
Fou (folle) du volant
Fou (folle) du volant
Messages : 4227
Inscription : 09 nov. 2006, 11:22
: : :
Modèle : [Espace III 2.2 DCI 130]
Finition : Privilège
Année : 2001
: : :
2ème modèle : [Espace IV 2.0 DCI 150 FAP BVA]
finition : Privilège
Année : 2008
: : :

Re: [ Tuto ] Installer une caméra de recul sur écran CNC Carminat

Message non lu par Totor33 » 03 mars 2020, 14:02

Bonjour,,,

Branché sur ma TV tout est ok

J'ai essayé de brancher la camera en direct, idem....
Au départ je l'alimentais avec une pile de 9v..... puis sur la batterie.... idem....

Puis j'ai lu je ne sais plus où que quelqu'un avait eu l'entrée vidéo hs...... d'où la commande d'un autre écran..

J'avoue que si là ça ne fonctionne pas..... j'amènerai mon Espace à Lourdes
Totor33
--------------------------------
Simca 1501
Ford Escort 940.
Simca 1301 - 230 000 km
504 TI BVA
R18 GTD
R21 Nevada GTD - 243 000 km
Espace II Diesel 1994 - 342 530 km - 15-03-2011 CT Vierge! -


Espace III 2.2 DCI - 2001 - 450 142 km affichés au compteur (en réalité 160 000 km de moins (bug!!!)) - Moteur changé à 50 000 km).

Espace IV 2.0 150 cv BVA - 2008 - 242 000 Km

Kangoo 1.9D Alizé - 2000 - 315 875 Km...... nouveau venu pour ma Fille.


Ancien
Apprenti-conducteur(trice)
Apprenti-conducteur(trice)
Messages : 60
Inscription : 25 mars 2020, 08:30
: : :
Modèle : [Grand Espace III 2.2 DCI 130]
Finition : Initiale
Année : 2002
: : :
2ème modèle : [Espace III 2.2 DCI 130]
Année : 2002
: : :

Re: [ Tuto ] Installer une caméra de recul sur écran CNC Carminat

Message non lu par Ancien » 26 avr. 2020, 08:32

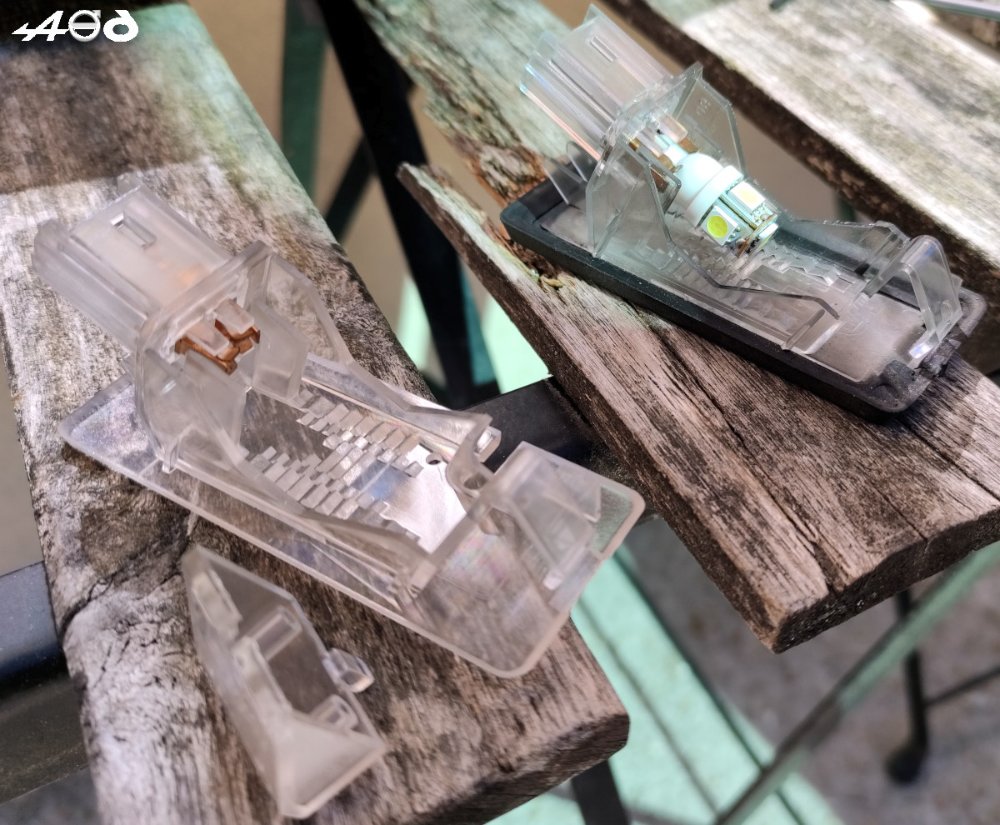

Dîte voir cette camera sur un IV peut-elle être poser aussi au même endroit sur un espace III a l’éclairage de plaque .

Avatar de l’utilisateur
barbenzingue
Sur la nationale
Sur la nationale
Messages : 381
Inscription : 18 févr. 2019, 14:02
: : :
Modèle : [Espace IV 2.0 DCI 150 FAP BVA]
Finition : Initiale
Année : 2009
: : :
: : :
Localisation : Loire Atlantique sur la côte

Re: [ Tuto ] Installer une caméra de recul sur écran CNC Carminat

Message non lu par barbenzingue » 06 juin 2020, 19:17

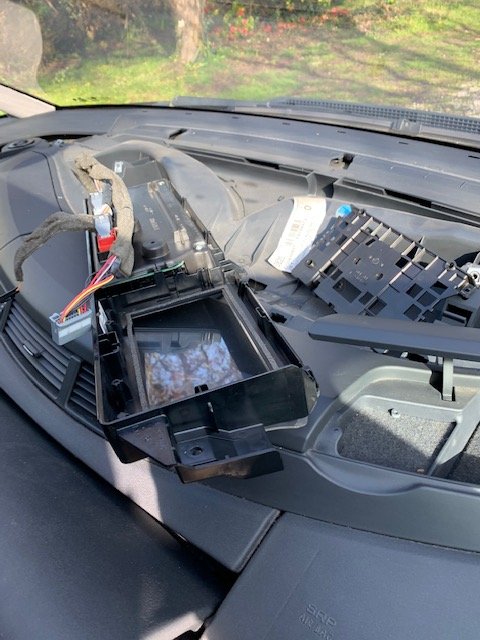

Et voilà une caméra de plus
