Dépose du volant

Message non lu par Stefz »

Commencer par démonter les 2 demi-caches derrière le volant.
2 vis tors de 20.
Pour plus de facilité tirer le volant le plus vers vous.
Dernière modification par Stefz le 28 déc. 2010, 21:54, modifié 1 fois.
R5 TL, R5 GTL, R5 Alpine, BMW 316i, BMW 318i, Super 5 GT turbo, ford fiesta D, Clio 1,9D, Peugeot 405 D, Pontiac transport, Opel Zafira, Chrysler PT cruiser.
Pour le moment : Mercedes Vito 112, Espace IV 2.0 DCI. 2007, Espace III 2.0 16S 2001.
Haut
Avatar de l’utilisateur
Stefz
Apprenti-conducteur(trice)
Apprenti-conducteur(trice)
Messages : 51
Inscription : 28 déc. 2010, 20:42

Re: Dépose du volant

Message non lu par Stefz »

R5 TL, R5 GTL, R5 Alpine, BMW 316i, BMW 318i, Super 5 GT turbo, ford fiesta D, Clio 1,9D, Peugeot 405 D, Pontiac transport, Opel Zafira, Chrysler PT cruiser.
Pour le moment : Mercedes Vito 112, Espace IV 2.0 DCI. 2007, Espace III 2.0 16S 2001.
Haut
Avatar de l’utilisateur
pontiac
Fou (folle) du volant
Fou (folle) du volant
Messages : 19902
Inscription : 06 juil. 2006, 11:13
: : :
Modèle : [Espace II 2.2 BVM]
Finition : Cyclade
Année : 1995
: : :
2ème modèle : [Espace II 2.2 BVM]
finition : Cyclade
Année : 1996
: : :
3ème modèle : [Autre]
Finition : [Autre]
Année : [Autre véhicule]
Localisation : En contrée Viking
Contact :
Contacter pontiac

Re: Dépose du volant

Message non lu par pontiac »

:?: :?: :?: Image

Bonjour :!:

:arrow: :arrow: Image
Espace II 2.2i ( J7T773 ) Cyclade équipé Grand Écran, 09/1995 200000 280000Km ( bientôt un remplaçant... )
Injection Deka Siemens ( injecteurs 854714 mono-jet 863409 multi-jet autres modèles en test !), "débridé", 100% E85 sans modifs
Le remplaçant est arrivé, un RT de 08/1996, 120251Km, remise en beauté en cours...
Twingo 1.2 16V 12/2001 moteur D4F neuf 0km 75cv boite quickshift ( même daube que l'easy ) => passée en 5 manuelle
Mon dernier plaisir ( besoin professionnel ) : un Jeep Grand Cherokee 4.0L 6 cylindres en ligne 156000Km,... Import direct US... NON catalysé de 01/93 et 100% E85 pas de modifs non plus, tracte 2T.500 comme s'il était à vide !...

Et encore des Espace I, II, III, IV... en fait plusieurs because job => démonteur ou plutôt recycleur d'Espace...



:arrow: Pas de questions techniques par MP :!:
Haut
Avatar de l’utilisateur
Stefz
Apprenti-conducteur(trice)
Apprenti-conducteur(trice)
Messages : 51
Inscription : 28 déc. 2010, 20:42

Re: Dépose du volant

Message non lu par Stefz »

Avant de continuer penser à débrancher la batterie environs 30min avant d'intervenir sur l'airbag.
Passer un tourne vis dans le petit trou derrière le volant et effectuer un mouvement vers le haut
pour débloquer l'airbag.
R5 TL, R5 GTL, R5 Alpine, BMW 316i, BMW 318i, Super 5 GT turbo, ford fiesta D, Clio 1,9D, Peugeot 405 D, Pontiac transport, Opel Zafira, Chrysler PT cruiser.
Pour le moment : Mercedes Vito 112, Espace IV 2.0 DCI. 2007, Espace III 2.0 16S 2001.
Haut
Avatar de l’utilisateur
Stefz
Apprenti-conducteur(trice)
Apprenti-conducteur(trice)
Messages : 51
Inscription : 28 déc. 2010, 20:42

Re: Dépose du volant

Message non lu par Stefz »

Voila l'arrière de l'airbag.
Débrancher les 2 prises de l'airbag en haut bleu et vert.
Les 2 autres fiches dessous, noir et blanche.
R5 TL, R5 GTL, R5 Alpine, BMW 316i, BMW 318i, Super 5 GT turbo, ford fiesta D, Clio 1,9D, Peugeot 405 D, Pontiac transport, Opel Zafira, Chrysler PT cruiser.
Pour le moment : Mercedes Vito 112, Espace IV 2.0 DCI. 2007, Espace III 2.0 16S 2001.
Haut
Avatar de l’utilisateur
Stefz
Apprenti-conducteur(trice)
Apprenti-conducteur(trice)
Messages : 51
Inscription : 28 déc. 2010, 20:42

Re: Dépose du volant

Message non lu par Stefz »

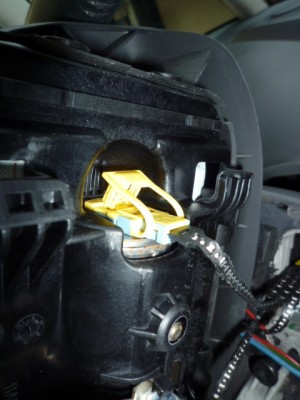

Pour débrancher les prises de l'airbag, il faut sortir le clips sur du dessus et en suite la soulever.

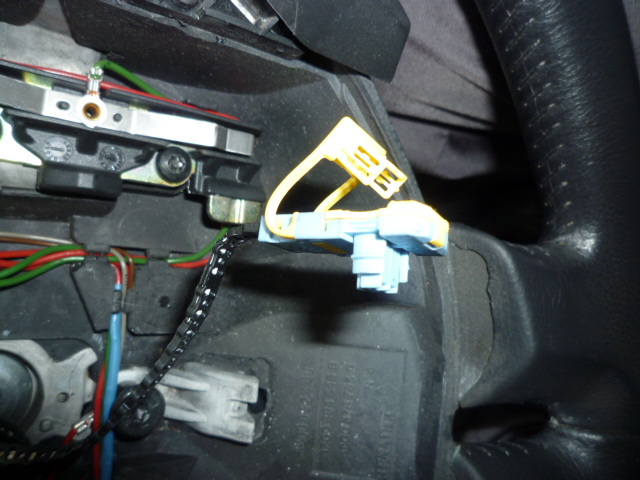

Fiche sortie.
Fiche sortie.
prise dans l'airbag.
prise dans l'airbag.
Stocker le boitier d'airbag à plat le logo vers le haut, éviter de le mettre a coté d'une source de chaleur.
Dernière modification par Stefz le 28 déc. 2010, 21:53, modifié 1 fois.
R5 TL, R5 GTL, R5 Alpine, BMW 316i, BMW 318i, Super 5 GT turbo, ford fiesta D, Clio 1,9D, Peugeot 405 D, Pontiac transport, Opel Zafira, Chrysler PT cruiser.
Pour le moment : Mercedes Vito 112, Espace IV 2.0 DCI. 2007, Espace III 2.0 16S 2001.
Haut
Avatar de l’utilisateur
Stefz
Apprenti-conducteur(trice)
Apprenti-conducteur(trice)
Messages : 51
Inscription : 28 déc. 2010, 20:42

Re: Dépose du volant

Message non lu par Stefz »

Desserrer la vis torx (du 50, qui se trouve derrière les cables) du volant puis, l'enlever.
Boitier d'airbag démonté.
Boitier d'airbag démonté.

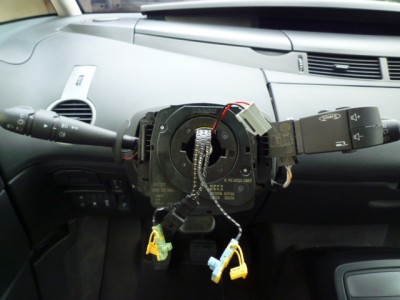

Et voila plus de volant.
Et voila plus de volant.
Pour le remontage procéder dans l'ordre inverse.
R5 TL, R5 GTL, R5 Alpine, BMW 316i, BMW 318i, Super 5 GT turbo, ford fiesta D, Clio 1,9D, Peugeot 405 D, Pontiac transport, Opel Zafira, Chrysler PT cruiser.
Pour le moment : Mercedes Vito 112, Espace IV 2.0 DCI. 2007, Espace III 2.0 16S 2001.
Haut
Avatar de l’utilisateur
Pilou29
Site Admin
Site Admin
Messages : 13548
Inscription : 10 janv. 2008, 23:37
: : :
Modèle : [Espace I 2.0 carburateur]
Finition : TSE
Année : 1984
: : :
2ème modèle : [Espace III 2.0 16V BVA]
finition : Privilège
Année : 2001
: : :
3ème modèle : [Avantime V6-24 BVM]
Finition : AVANTIME :
Année : 2002

Re: Dépose du volant

Message non lu par Pilou29 »

Merci pour ce tuto.
Mais pourquoi inaugurer ton arrivée sur le forum en postant directement un tuto ?
Une petite relecture s'impose : Image
Espace I 2000 TSE (futur collector :lol: N° 2298 de septembre 1984 - le bonheur : pas d'électronique, ou presque )
Image_____Image_____Image
Espace II V6 Auto 1996 Bleu Boite HS :( (Parti à la casse !)
Espace III Privilège 2.0 16v Proactive 2001
Le petit dernier : Avantime V6 Privilège
La puce : Twingo 2001 jaune
Pépère ; Camping Car collector Ford 1988
Haut
Avatar de l’utilisateur
orval56
Site Admin
Site Admin
Messages : 10571
Inscription : 11 oct. 2005, 23:10
: : :
Modèle : [Espace I 2.0 carburateur]
Finition : TSE
Année : 1984
: : :
2ème modèle : [Espace II V6 BVM]
finition : Olympique 92
Année : 1991
: : :
3ème modèle : [Grand Espace IV 2.0 DCI 130 BVM]
Finition :
Année : 2013
Contact :
Contacter orval56

Re: Dépose du volant

Message non lu par orval56 »

merci pour le tuto, mais j'espère ne pas devoir démonter ...
tant que je suis sous garantie renault...
Image Collector T000042 / J112 2.0 - 17/07/1984 - 379.000 km - finition TSE CT vierge 19/02/24
sur ce forum depuis le 23 mai 2003
Espace II Albertville- 12/1991 - 197.000 km - 2.8 V6 153 CV blanc arctique
Grand Espace IV Alcantara- 03/2013 - 243.000 km - 2.0dci 130 - gris éclipse
Je ne réponds pas aux questions techniques en MP - Merci de votre compréhension.
Haut
Avatar de l’utilisateur
Stefz
Apprenti-conducteur(trice)
Apprenti-conducteur(trice)
Messages : 51
Inscription : 28 déc. 2010, 20:42

Re: Dépose du volant

Message non lu par Stefz »

J'ai déposé ce tuto pour rendre service à celui qui en aura besoin.
J'ai voulu le faire avant de perdre les photos.
Pour finir, je ne sais pas qu'il fallait ce présenter.
R5 TL, R5 GTL, R5 Alpine, BMW 316i, BMW 318i, Super 5 GT turbo, ford fiesta D, Clio 1,9D, Peugeot 405 D, Pontiac transport, Opel Zafira, Chrysler PT cruiser.
Pour le moment : Mercedes Vito 112, Espace IV 2.0 DCI. 2007, Espace III 2.0 16S 2001.
Haut
Avatar de l’utilisateur
nagrrra
Fou (folle) du volant
Fou (folle) du volant
Messages : 1706
Inscription : 23 sept. 2009, 10:32
: : :
Modèle : [Espace IV 2.2 DCI BVA]
Finition : Privilège
Année : 2006
: : :
: : :
Localisation : Belfort (90) / Franche-Comté

Re: Dépose du volant

Message non lu par nagrrra »

Et selon Renault, la vis centrale doit être remplaçée par une neuve après chaque dépose du volant...
Espace 4 Phase 2 Privilège de juin 2006 2.2 Dci 150 Cv / Boite auto / Aucun problème
Haut
Avatar de l’utilisateur
Stefz
Apprenti-conducteur(trice)
Apprenti-conducteur(trice)
Messages : 51
Inscription : 28 déc. 2010, 20:42

Re: Dépose du volant

Message non lu par Stefz »

Oui je sais, mais une vis peut resservir, si il fallait les remplacer à chaque fois ça ferait la fortune des fabricants de vis.
Il faut simplement la serrer sans trop forcer pour ne pas l'allonger le couple prescrits est de 4,4 daNm . Avant qu'une vis
de cette taille casse il faut un sacré couple. C'est juste un principe de précaution pour Renault.
R5 TL, R5 GTL, R5 Alpine, BMW 316i, BMW 318i, Super 5 GT turbo, ford fiesta D, Clio 1,9D, Peugeot 405 D, Pontiac transport, Opel Zafira, Chrysler PT cruiser.
Pour le moment : Mercedes Vito 112, Espace IV 2.0 DCI. 2007, Espace III 2.0 16S 2001.
Haut
M@nu
Conduite accompagnée
Conduite accompagnée
Messages : 150
Inscription : 23 oct. 2009, 23:40
: : :
: : :
: : :

Re: Dépose du volant

Message non lu par M@nu »

Hé bien merci, je me demandais justement comment il se démontait ce volant .....

Donc, on débranche la batterie 30 Mn avant, comme ça on se prends pas l'airbag dans la tronche ??? :mrgreen:

Non, parce que, ça doit faire mal en pleinne tronche !!!
Dans l'ordre: Opel Kadett 1.2- Austin Mini 1100-Opel Kadett 1.3SR - Peugeot 504 Coupé 2L 4Cyl - 504 Coupé V6 de 1978- R18 Turbo 1983 - R18 Turbo 1985 - Twingo 1995- VW Combi - VW Transporter 1.6L essence Flatwin1981 - R21 TurboD 1989- Trafic 2.1D Rapido 1983 - Ford Transit 2.5L TDI Challenger 1999- Opel Vectra 1.7D -WV Transporter 1.6L D 1984 -ESPACE IV 2.0L Turbo GPL 2004 - Empreinte- 140000 > 171 000kms : VENDU-Laguna 1 Phase 2 distri cassé a 296 0000kms-Scenic 1.9dci 2003 213 000 kms - Maintenant sur le parking= ---- - HONDA 125 NX de 1990-Twingo 1997- Fiat Ducato 2.8 JTD CHAUSSON WELCOME 4 2001-Mazda 121 1.8D 1997
Haut
Avatar de l’utilisateur
Stefz
Apprenti-conducteur(trice)
Apprenti-conducteur(trice)
Messages : 51
Inscription : 28 déc. 2010, 20:42

Re: Dépose du volant

Message non lu par Stefz »

Oui les 30 minutes c'est pour vider les condensateurs, c'est peut être un peu trop mais ça fonctionne.
et on garde touts ses dents ;-)
R5 TL, R5 GTL, R5 Alpine, BMW 316i, BMW 318i, Super 5 GT turbo, ford fiesta D, Clio 1,9D, Peugeot 405 D, Pontiac transport, Opel Zafira, Chrysler PT cruiser.
Pour le moment : Mercedes Vito 112, Espace IV 2.0 DCI. 2007, Espace III 2.0 16S 2001.
Haut
M@nu
Conduite accompagnée
Conduite accompagnée
Messages : 150
Inscription : 23 oct. 2009, 23:40
: : :
: : :
: : :

Re: Dépose du volant

Message non lu par M@nu »

Ha impec.....Non, comme j'ai déja les dents abimées....... :wink:
Dans l'ordre: Opel Kadett 1.2- Austin Mini 1100-Opel Kadett 1.3SR - Peugeot 504 Coupé 2L 4Cyl - 504 Coupé V6 de 1978- R18 Turbo 1983 - R18 Turbo 1985 - Twingo 1995- VW Combi - VW Transporter 1.6L essence Flatwin1981 - R21 TurboD 1989- Trafic 2.1D Rapido 1983 - Ford Transit 2.5L TDI Challenger 1999- Opel Vectra 1.7D -WV Transporter 1.6L D 1984 -ESPACE IV 2.0L Turbo GPL 2004 - Empreinte- 140000 > 171 000kms : VENDU-Laguna 1 Phase 2 distri cassé a 296 0000kms-Scenic 1.9dci 2003 213 000 kms - Maintenant sur le parking= ---- - HONDA 125 NX de 1990-Twingo 1997- Fiat Ducato 2.8 JTD CHAUSSON WELCOME 4 2001-Mazda 121 1.8D 1997
Haut
Avatar de l’utilisateur
manucourt
Sur l'autoroute
Sur l'autoroute
Messages : 561
Inscription : 24 mai 2009, 01:24
: : :
Modèle : [Espace IV 2.0 DCI 175 FAP BVM]
Finition : Intens
Année : 2014
: : :
: : :
Localisation : Cherbourg

Re: Dépose du volant

Message non lu par manucourt »

je suis d'accord pour les 30 mn et pour ne pas changer la vis.

Ce tuto sera bien utile pour ceux qui souhaite changer seul leurs garniture de planche de bord

Merci :)
