[Tuto] Installer un buzzer rappel lumière allumée

Message non lu par Pilou29 »

Tuto pour espace I, mais facile à adapter pour tout modèle de voiture non pourvu de ce buzzer.

Le buzzer standard
Montage
3 Pattes sont identifiées sur le buzzer L, E et C
les explications suivantes sont adaptables à tout véhicule
Le but est simple, relier :
L bleu dans mon cas avec une veilleuse
E noir avec le contact de feuillure porte AV gauche (ou droite pour Alan :), pas grave, c'est la mème connexion )
C marron avec un +12V après contact

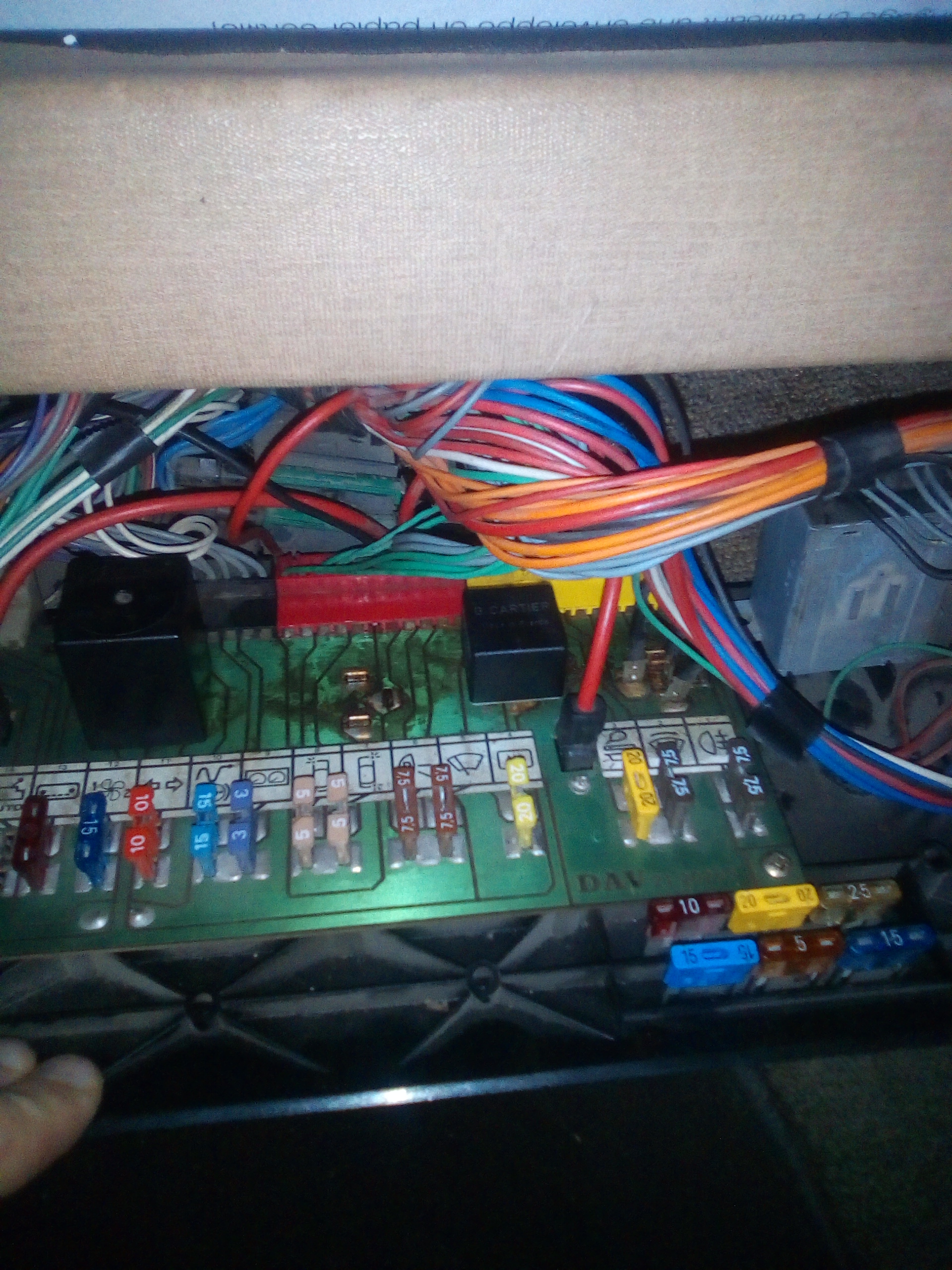

Dans le cas de l'espace I on se repiquera au niveau de la platine fusible, l’intérêt de prendre du fil fin est de pouvoir coincer et fixer le fil par le fusible directement sur la platine.

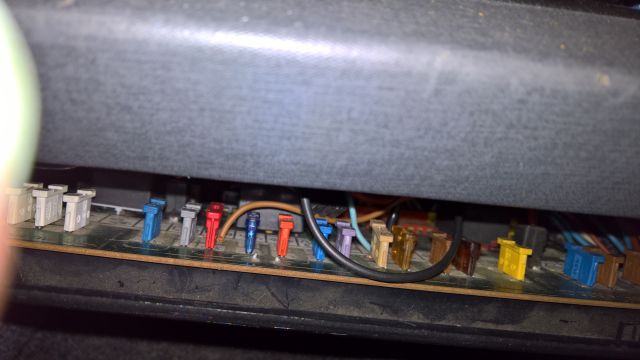

relier L au fusible 8 feu de position gauche.
relier C au fusible 13 Radio (+12V après contact).
Buzzer connct 1.jpg

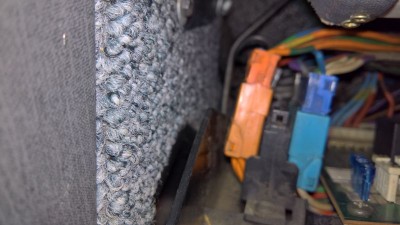

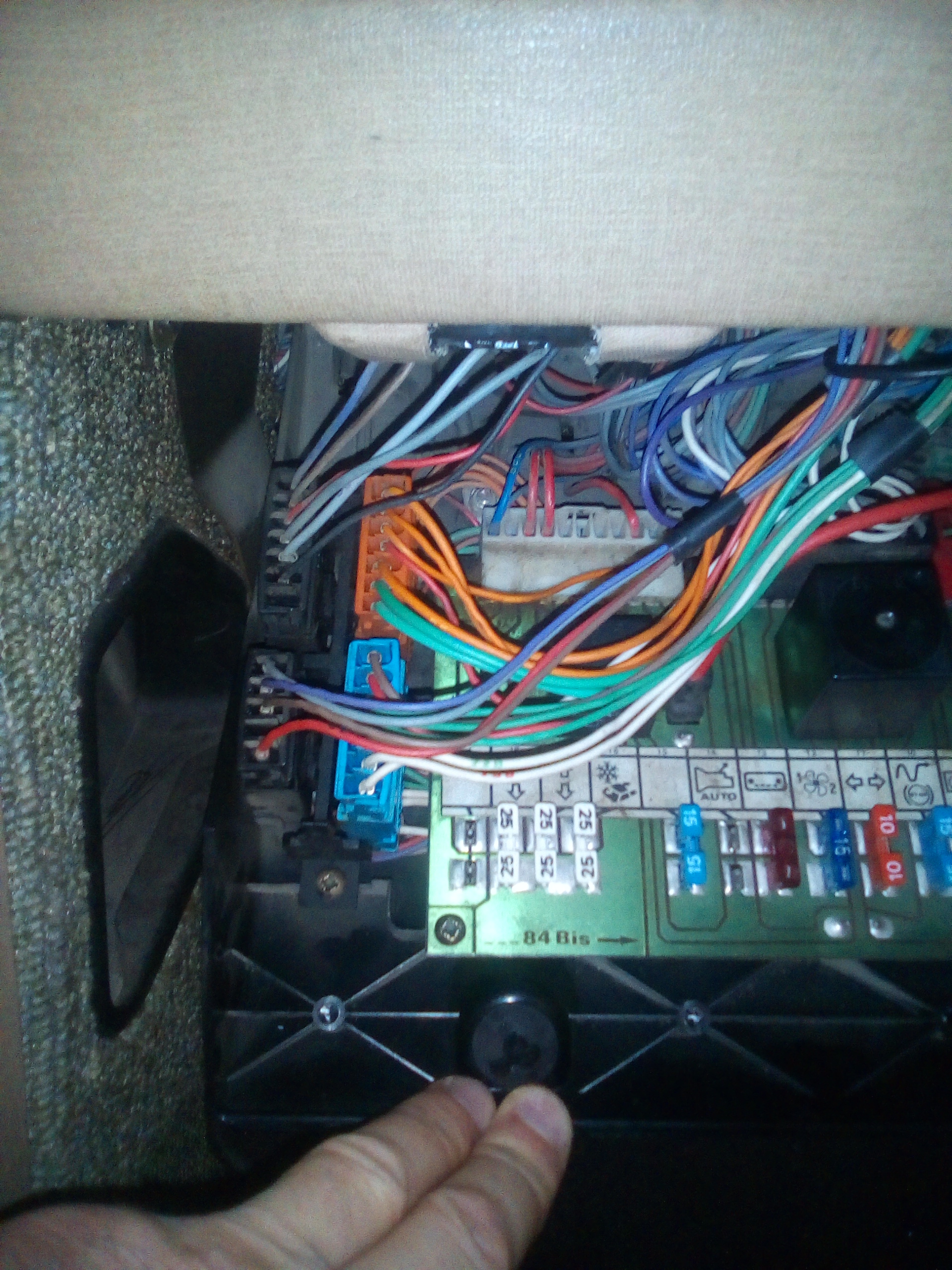

relier E position 7 du connecteur orange complètement à gauche de la platine fusibles, par tous moyens à votre convenance, personnellement je me suis contenté de bien torsader le bout du fil noir et de l'enfoncer directement dans le connecteur à la bonne place.
Buzzer connct 2.jpg

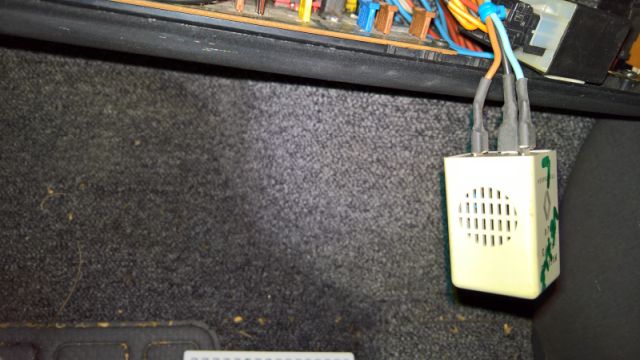

Et voilà, maintenant quand vous coupez le contact et ouvrez la porte conducteur sans couper l'éclairage, çà couine ....
ça tient comme çà depuis 2008 !
Espace I 2000 TSE (futur collector :lol: N° 2298 de septembre 1984 - le bonheur : pas d'électronique, ou presque )
Image_____Image_____Image
Espace II V6 Auto 1996 Bleu Boite HS :( (Parti à la casse !)
Espace III Privilège 2.0 16v Proactive 2001
Le petit dernier : Avantime V6 Privilège
La puce : Twingo 2001 jaune
Pépère ; Camping Car collector Ford 1988
Haut
Baccaronze
Sur l'autoroute
Sur l'autoroute
Messages : 803
Inscription : 14 avr. 2014, 21:19
: : :
Modèle : [Espace I 2.1 TD]
Finition : TurboD
Année : 1990
: : :
: : :

Re: Installer un buzzer rappel lumière allumée

Message non lu par Baccaronze »

Top, merci 8)

Perso, si un jour j'ai le temps de regarder après ça, je pense me reprendre directement sur les cosses qui vont a la platine, comme j'ai des cosses neuves, je vais changer la cosse, et mettre 2 fils dedans au lieu d'un seul . Pour la partie "connecteur orange", je verrai... ;)
Espace 1 TurboD 1990, 259.128 kms.
Haut
Avatar de l’utilisateur
TheStone
Fou (folle) du volant
Fou (folle) du volant
Messages : 20287
Inscription : 02 août 2008, 14:22
: : :
Modèle : [Espace I 2.1 TD]
Finition : TurboD
Année : 1988
: : :
: : :
Localisation : Au Nord de la Loire

Re: [Tuto] Installer un buzzer rappel lumière allumée

Message non lu par TheStone »

.... intéressant ce montage :wink:
.... si j'ai bien tout compris, ton buzzer reste flottant :?:
.... est-ce qu'il y aurait une possibilité de l'installer à l'emplacement prévu sur la platine :?:
Espace I Phase 2 Turbo-D acquis neuf en Janvier 1988 ...... Sauvons le soldat Ryan moteur J8S !!!
395000 kms ...... et CT à nouveau ok le 11/04/2019 à 384792 384792 384792 384792 384792 kms :wink:
On n'a jamais été aussi bien sur Terre que dans l'Espace...
Twingo I Kiss Cool Quickshift de Juin 2005, 105000 kms .... que du bonheur cette boîte robotisée :wink:
Twingo II Dynamique 75 LEV Eco2 de Juillet 2009, 130000 kms... et tout va bien :wink:
Fiat 128 150000 kms Ford Escort Ghia 1,6 de 1983 193200 kms
Güldner G15 A2KS Spessart sixties et beaucoup d'heures :wink:
Haut
Avatar de l’utilisateur
pub2n
Site Admin
Site Admin
Messages : 25052
Inscription : 13 août 2007, 14:23
: : :
Modèle : [Grand Espace III 2.2 DT]
Finition : RXE
Année : 1999
: : :
2ème modèle : [Grand Espace III V6-24]
finition : Privilège
Année : 2001
: : :
3ème modèle : [N'a plus d'Espace]
Finition : TurboD
Année : 1989
Localisation : Quelque part entre les hermines et Brocéliande

Re: [Tuto] Installer un buzzer rappel lumière allumée

Message non lu par pub2n »

TheStone a écrit :.... intéressant ce montage :wink:
.... si j'ai bien tout compris, ton buzzer reste flottant :?:
.... est-ce qu'il y aurait une possibilité de l'installer à l'emplacement prévu sur la platine :?:
Salut,
Il y en a une, je l'avais fais sur mon I, juste un shunt à mettre en place en plus du buzzer à sa place ;)

Merci Michel pour le Tuto au passage ;)
ImageImage Espace III 2.2dt long RXE de Janvier 1999 JE0PL G8T 716 540 000 km, ...
Image Espace III V6-24 long Privilège option cuir de Mai 2001 de 612 000 kms au compteur JEOGL L7X en rénovation
ImageTombé dedans avec un Espace I phase 2 2.1td de Juillet 1989 J115 J8S vendu après 450 000 km
Haut
Avatar de l’utilisateur
Pilou29
Site Admin
Site Admin
Messages : 13556
Inscription : 10 janv. 2008, 23:37
: : :
Modèle : [Espace I 2.0 carburateur]
Finition : TSE
Année : 1984
: : :
2ème modèle : [Espace III 2.0 16V BVA]
finition : Privilège
Année : 2001
: : :
3ème modèle : [Avantime V6-24 BVM]
Finition : AVANTIME :
Année : 2002

Re: [Tuto] Installer un buzzer rappel lumière allumée

Message non lu par Pilou29 »

Comme dit Pub2n, il y a possibilité de mettre le buzzer directement sur la platine.
Mais comme j'avais la flemme de suivre les pistes pour repérer les bonnes connexions, j'ai fait les branchements comme çà, sans prise de tête :lol:
Espace I 2000 TSE (futur collector :lol: N° 2298 de septembre 1984 - le bonheur : pas d'électronique, ou presque )
Image_____Image_____Image
Espace II V6 Auto 1996 Bleu Boite HS :( (Parti à la casse !)
Espace III Privilège 2.0 16v Proactive 2001
Le petit dernier : Avantime V6 Privilège
La puce : Twingo 2001 jaune
Pépère ; Camping Car collector Ford 1988
Haut
Avatar de l’utilisateur
moufle.vivant
Fou (folle) du volant
Fou (folle) du volant
Messages : 1779
Inscription : 15 déc. 2016, 11:52
: : :
Modèle : [Espace III 2.0 16V BVM]
Finition : RXT
Année : 2000
: : :
2ème modèle : [Espace I 2.0 carburateur]
finition : GTS
Année : 1985
: : :
Localisation : Niort (79)

Re: [Tuto] Installer un buzzer rappel lumière allumée

Message non lu par moufle.vivant »

Bon, ben, heuuuuu, je crois que je vais faire ce montage. Parce que faire le tour des collègues pour en trouver un qui a des pinces, c’est un peu l’affiche!
Nissan Note 1.4 - 2011 - 10000 30000 50000km
Espace III 2.0 16V RXT - 2000 - 120000 140000 160000km - Jantes Estoril, Optiques phase 2, Eclairage intérieur LED, Option Focal, Caméra de Recul, Kit Audio Bluetooth Parrot
Espace I 2000 GTS - 1985 - 214000km --> partit en fumé le 14/12/2018 :cry:
Megane I phase 2 cabriolet 1.6 16V - 2000 - 224000km
Haut
Avatar de l’utilisateur
marcus67
Fou (folle) du volant
Fou (folle) du volant
Messages : 1298
Inscription : 14 mai 2005, 00:34
: : :
Modèle : [Espace IV 2.0 T 170 BVM]
Finition : Privilège
Année : 2007
: : :
: : :
Localisation : Bas Rhin 67

Re: [Tuto] Installer un buzzer rappel lumière allumée

Message non lu par marcus67 »

Salut

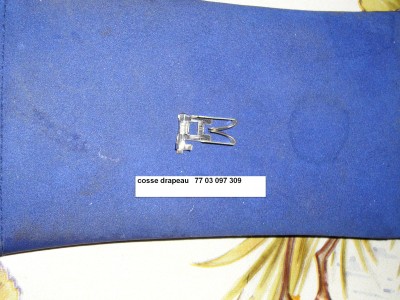

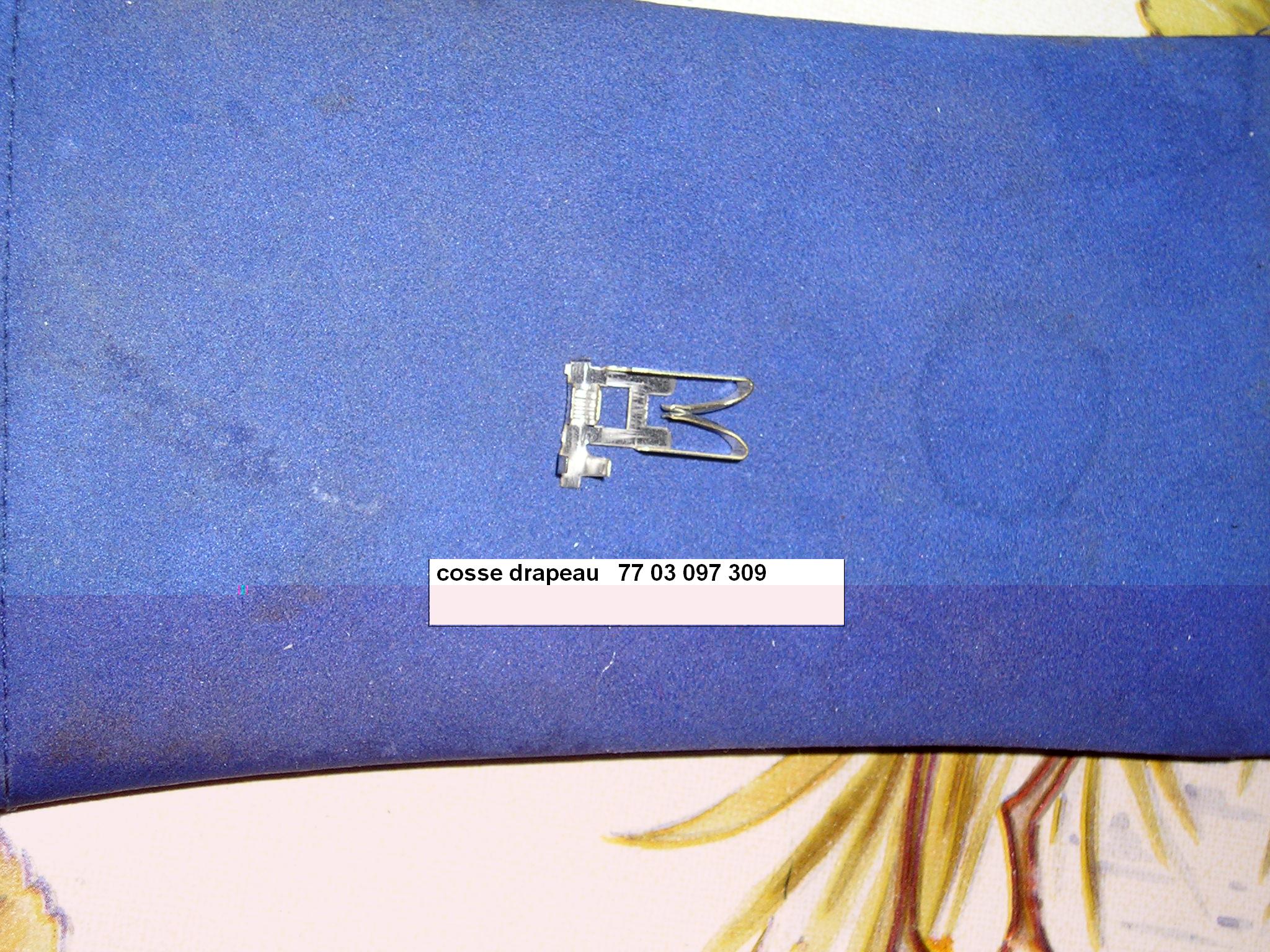

Pour les connecteurs sur la platine fusible voir :
cosse drapeau.JPG
Espace IV 2.0 T Privilège court de 2007 Toit ouvrant Beige Angora 300050 kms
Peugeot 207 Prenium 1,6 VTI 120 CV 05/2009 5 portes 15700kms

Plus à l'entretien , les toto des enfants
Mégane I phase II RXT 02/2000 293600 kms
une CLIO privilège 1,4 16V de 2003 167100 kms
une Modus 1.6 16V 06/2007 142000 kms
une Clio authentique 1.4 16V de fin 2002 30880 kms ( clio à mamie )

un Scénic 2.0 T 165 CV 2007 157700 kms à plus car volé
une 306 1.8 16V XT Pack de 2001 205850 kms vendue
un Scénic 1.9 DCI 120CV 2005 228000 Kms terminé pour lui , coussinets de bielles HS . vendu à un garage pour 200 €
Espace TXE Quadra 09/89 clim ABS 452840 kms ( partenaire pendant 23 ans et 332800 kms ) donné à TROUBLOUSE maintenant
Haut
Avatar de l’utilisateur
cactus69
Sur l'autoroute
Sur l'autoroute
Messages : 901
Inscription : 06 oct. 2014, 14:00
: : :
Modèle : [Espace I 2.0 carburateur]
Finition : GTS
Année : 1987
: : :
: : :
Localisation : rhône

Re: [Tuto] Installer un buzzer rappel lumière allumée

Message non lu par cactus69 »

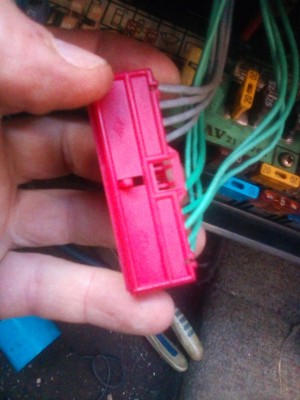

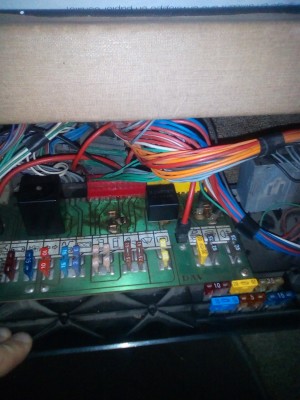

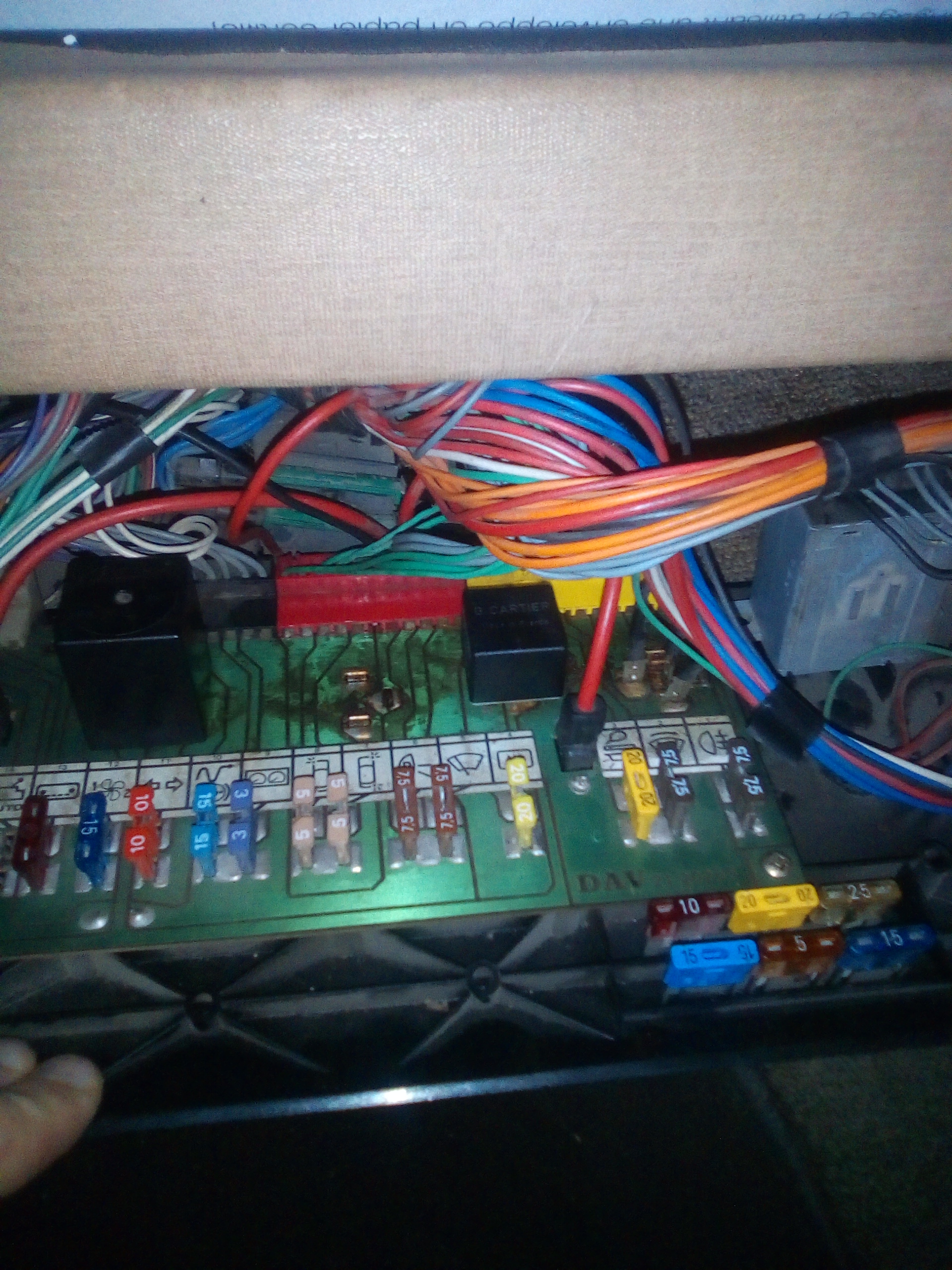

j' ai enfin trouvé le temps de me pencher sur la question. Quand on regarde le schéma électrique, si on met le buzzer à son emplacement (3è n partant de la gauche de la platine), il ne manque que le fil provenant des contacts de portes.
Sur le mien (de 87) celui-ci n'arrive pas sur le connecteur orange, mais sur la broche 6 du connecteur noir à 7 broches. J ai donc fait le test en fil volant comme Pilou; ça fonctionne!
Il suffit donc faire une dérivation sur le fil suscité et acheter une cosse pour le relier à l' emplacement vide (borne 7 en partant de la gauche) du connecteur arrière de la platine (3è en partant de la gauche).
yapuka!
ça faisait un moment que je voulait le faire, car il m' est arrivé une fois de me retrouver avec la batterie à plat, après avoir oublié d' éteindre les veilleuses. Et je ne dois pas être le seul! :)
Dommage que le BE de Renault n' ait pas pensé à ajouter ce fil: Ils auraient pu vendre le buzzer en option! Et ça nous aurait facilité la vie!
_Espace 1 Ph 1 GTS d' octobre 87 couleur ivoire Bamako.
_Clio S de 93.
Haut
Avatar de l’utilisateur
pub2n
Site Admin
Site Admin
Messages : 25052
Inscription : 13 août 2007, 14:23
: : :
Modèle : [Grand Espace III 2.2 DT]
Finition : RXE
Année : 1999
: : :
2ème modèle : [Grand Espace III V6-24]
finition : Privilège
Année : 2001
: : :
3ème modèle : [N'a plus d'Espace]
Finition : TurboD
Année : 1989
Localisation : Quelque part entre les hermines et Brocéliande

Re: [Tuto] Installer un buzzer rappel lumière allumée

Message non lu par pub2n »

Mais ce buzzer a existé en option, on en retrouve la trace dans les schémas de la RTA
ImageImage Espace III 2.2dt long RXE de Janvier 1999 JE0PL G8T 716 540 000 km, ...
Image Espace III V6-24 long Privilège option cuir de Mai 2001 de 612 000 kms au compteur JEOGL L7X en rénovation
ImageTombé dedans avec un Espace I phase 2 2.1td de Juillet 1989 J115 J8S vendu après 450 000 km
Haut
Avatar de l’utilisateur
troublouse
Fou (folle) du volant
Fou (folle) du volant
Messages : 1749
Inscription : 03 nov. 2013, 15:37
: : :
Modèle : [Espace I 2.0 carburateur]
Finition : TSE
Année : 1985
: : :
2ème modèle : [Espace I 2.0 injection]
finition : Connoly
Année : 1990
: : :
3ème modèle : [Espace I Quadra]
Finition : TXE injection
Année : 1989
Localisation : Tours

Re: [Tuto] Installer un buzzer rappel lumière allumée

Message non lu par troublouse »

J'ai le buzzer d'origine sur mes Espace 1 ph2.
ESPACE 1 Phase 1 2000 TSE T005741 Gris Titane de 1985 306 000 km
ESPACE 1 Phase 1 2000 GTS T001652 Gris Titane de 1985 216 000 Km ( donneur d'organes )
ESPACE 1 Phase 2 2000 GTS T050343 Ambulance SANICAR de 1990 234 000 Km
ESPACE 1 Phase 2 2.0i TXE Quadra T008896 Bleu Sidéral de 1989 452 840 Km
ESPACE 1 Phase 2 2.0i Connolly T013161 Gris Pluton de 1990 408 500 Km
ESPACE 1 Phase 2 2.0i Connolly T012899 Gris Pluton de 1991 425 000 Km
ESPACE 2 V6 PRV GPL Grand Ecran T021606 Vert Illusion de 1995 338864
ESPACE 3 V6 24 Privilège T013671 Gris Titane métallisé de 2002 140 000 Km
ESPACE 3 V6 PRV 12 GPL Lagardère T004134 Brun Toscane de 1998 19000 Km
AVANTIME V6 Privilège PE2 volcan BVA T003587 Gris Acier de 2002 245 000 Km
BMW R1100RT
Haut
Avatar de l’utilisateur
Babar
Sur la nationale
Sur la nationale
Messages : 420
Inscription : 18 août 2009, 20:41
: : :
Modèle : [Espace I 2.1 TD]
Finition : TurboDX
Année : 1990
: : :
: : :

Re: [Tuto] Installer un buzzer rappel lumière allumée

Message non lu par Babar »

Bonjour
Je l'ai sur mon TDX mais pas sur les TD.
@+
Espace I phase II TDX de 90 - J8S powered - 560 000 km (utilisé tous les jours)
Haut
Avatar de l’utilisateur
cactus69
Sur l'autoroute
Sur l'autoroute
Messages : 901
Inscription : 06 oct. 2014, 14:00
: : :
Modèle : [Espace I 2.0 carburateur]
Finition : GTS
Année : 1987
: : :
: : :
Localisation : rhône

Re: [Tuto] Installer un buzzer rappel lumière allumée

Message non lu par cactus69 »

troublouse a écrit :J'ai le buzzer d'origine sur mes Espace 1 ph2.
Normal, puisqu' il était en série sur la finition E2: turbo DX, TXE. 2000-1 Les finitions inférieures (E1) GTS/Turbo D ne l' avaient pas.
Sur le manuel Renault de schémas électriques, les faisceaux sont différents entre les 2 finitions.
En option, cela aurait été compliqué d' ajouter le buzzer, car Il aurait fallu non seulement changer le faisceau AV, mais aussi le plafonnier, puisque les 2 sont faits pour fonctionner ensemble.
_Espace 1 Ph 1 GTS d' octobre 87 couleur ivoire Bamako.
_Clio S de 93.
Haut
Baccaronze
Sur l'autoroute
Sur l'autoroute
Messages : 803
Inscription : 14 avr. 2014, 21:19
: : :
Modèle : [Espace I 2.1 TD]
Finition : TurboD
Année : 1990
: : :
: : :

Re: [Tuto] Installer un buzzer rappel lumière allumée

Message non lu par Baccaronze »

C'était quand même radin a l'époque, sachant que pendant la même période, une R11, beaucoup moins chère, embarquait ce buzzer dès le 2ème niveau de finition, et que pour les petits malins, il suffisait d'en trouver un et de le brancher, les bas de gamme étant precablés :mrgreen:
Espace 1 TurboD 1990, 259.128 kms.
Haut
Avatar de l’utilisateur
TheStone
Fou (folle) du volant
Fou (folle) du volant
Messages : 20287
Inscription : 02 août 2008, 14:22
: : :
Modèle : [Espace I 2.1 TD]
Finition : TurboD
Année : 1988
: : :
: : :
Localisation : Au Nord de la Loire

Re: [Tuto] Installer un buzzer rappel lumière allumée

Message non lu par TheStone »

Baccaronze a écrit :C'était quand même radin a l'époque, .....
:idea: .... Renault vs Matra :wink:
Espace I Phase 2 Turbo-D acquis neuf en Janvier 1988 ...... Sauvons le soldat Ryan moteur J8S !!!
395000 kms ...... et CT à nouveau ok le 11/04/2019 à 384792 384792 384792 384792 384792 kms :wink:
On n'a jamais été aussi bien sur Terre que dans l'Espace...
Twingo I Kiss Cool Quickshift de Juin 2005, 105000 kms .... que du bonheur cette boîte robotisée :wink:
Twingo II Dynamique 75 LEV Eco2 de Juillet 2009, 130000 kms... et tout va bien :wink:
Fiat 128 150000 kms Ford Escort Ghia 1,6 de 1983 193200 kms
Güldner G15 A2KS Spessart sixties et beaucoup d'heures :wink:
Haut
Avatar de l’utilisateur
p23
Fou (folle) du volant
Fou (folle) du volant
Messages : 2827
Inscription : 18 août 2012, 21:43
: : :
Modèle : [Espace I 2.1 TD]
Finition : 2000-1
Année : 1987
: : :
2ème modèle : [Espace II 2.1 TD]
finition : Alizé
Année : 1994
: : :
Localisation : Charente Mme(17)

Re: [Tuto] Installer un buzzer rappel lumière allumée

Message non lu par p23 »

Baccaronze a écrit :C'était quand même radin a l'époque, sachant que pendant la même période, une R11, beaucoup moins chère, embarquait ce buzzer dès le 2ème niveau de finition, et que pour les petits malins, il suffisait d'en trouver un et de le brancher, les bas de gamme étant precablés :mrgreen:
+1,sur ma 9 gtl de 87, je l'ai ! J'etais même agréablement surpris. :wink:
....et effectivement de série sur mon 2000.1.
Espace 2000.1 td 03/87 (620000 kms :wink: .....Vendu :oops: )
.Espace Alizé 2.1 dt 07/94....vendu :oops:

r9 gtl 04/87.
Golf tdi 1998.
Golf Gld 80.
r19 Storia Dt 1995.
Peugeot 305 gr break 1987.
Vw Cox Winter Bug 3800 ex 1983.
...Tous les jours en Fiat Doblo maxi 105 Multijet.
Haut
Avatar de l’utilisateur
cactus69
Sur l'autoroute
Sur l'autoroute
Messages : 901
Inscription : 06 oct. 2014, 14:00
: : :
Modèle : [Espace I 2.0 carburateur]
Finition : GTS
Année : 1987
: : :
: : :
Localisation : rhône

Re: [Tuto] Installer un buzzer rappel lumière allumée

Message non lu par cactus69 »

ce n' était pas un équipement courant à l' époque: Ma première auto, une Samba GL de 85 (il me semble), en était dépourvue. J' en ai eu un sur la super5 TR Ph2 qui l' a remplacée en 99.
Dernière modification par cactus69 le 22 mars 2020, 17:53, modifié 1 fois.
_Espace 1 Ph 1 GTS d' octobre 87 couleur ivoire Bamako.
_Clio S de 93.
Haut
Avatar de l’utilisateur
cactus69
Sur l'autoroute
Sur l'autoroute
Messages : 901
Inscription : 06 oct. 2014, 14:00
: : :
Modèle : [Espace I 2.0 carburateur]
Finition : GTS
Année : 1987
: : :
: : :
Localisation : rhône

Re: [Tuto] Installer un buzzer rappel lumière allumée

Message non lu par cactus69 »

j' ai acheté un sachet de cosses citées par marcus chez Renault: 10,08€ les 10 cosses, pour n' en utiliser qu'une! Du coup, si certains veulent faire le montage, j' ai de quoi les fournir à l' unité.
mode opératoire:

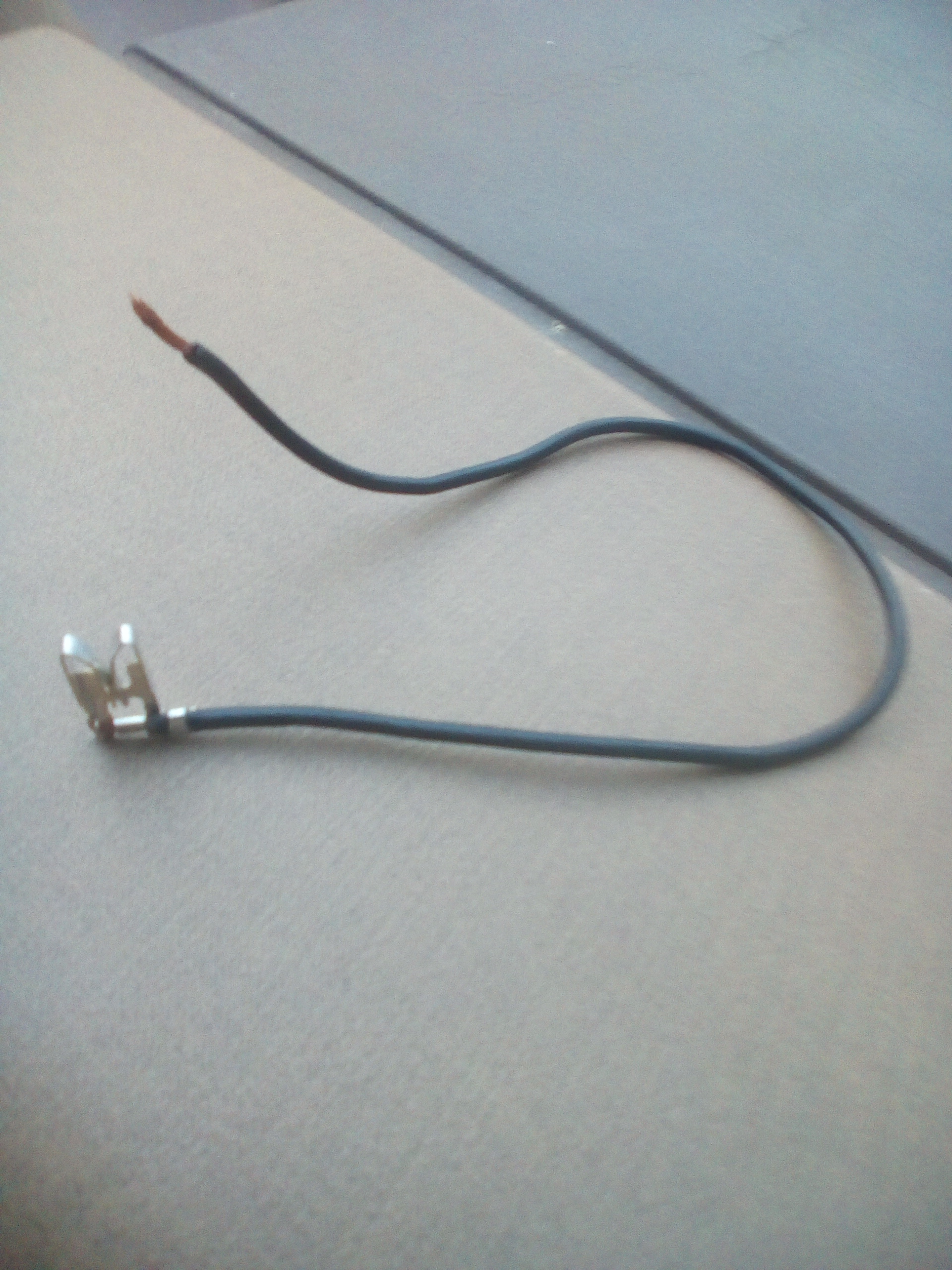

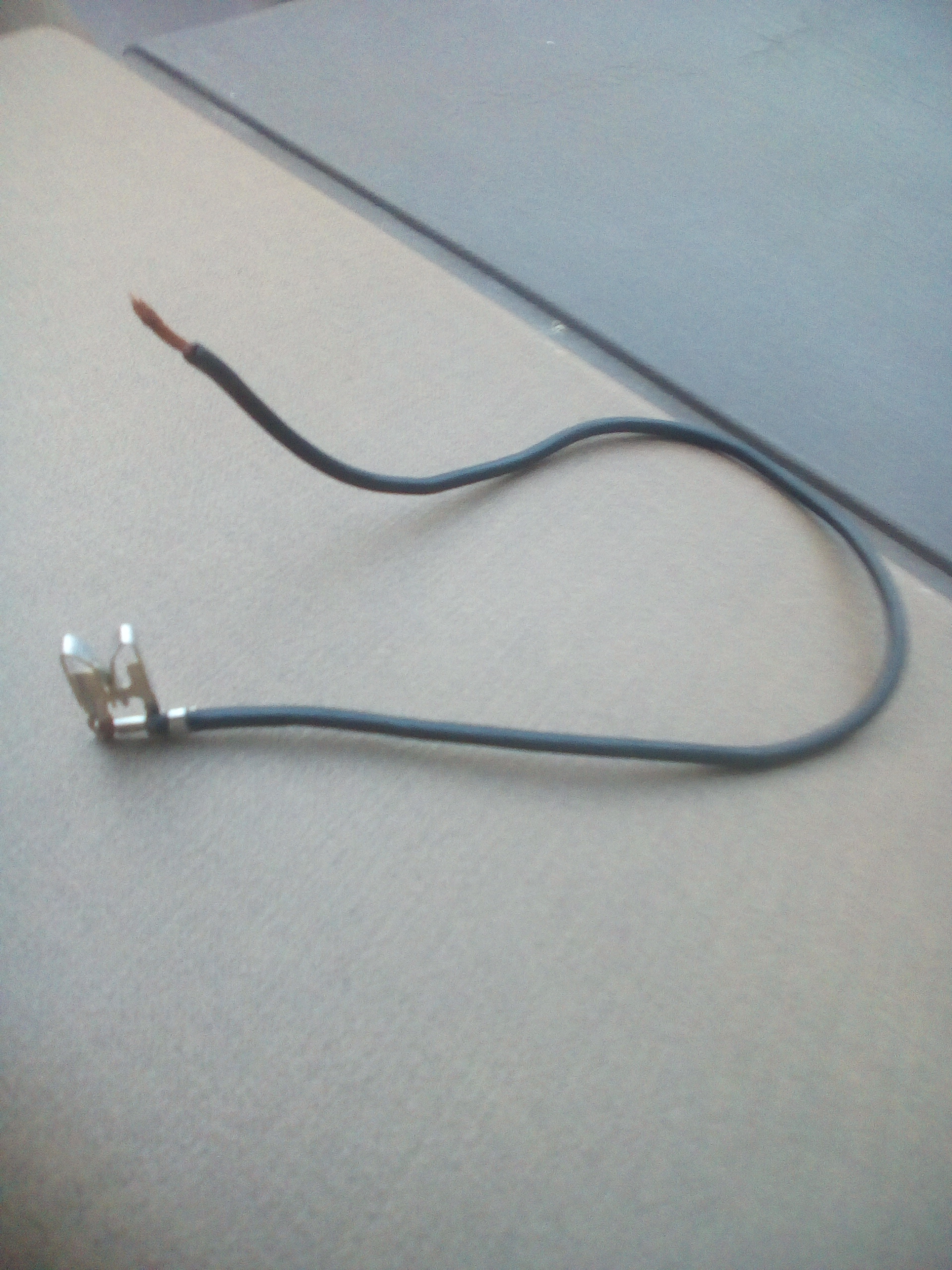

_ récupérer un bout de fil de 0,5mm2, puis dénuder une extrémité et sertir une cosse dessus.

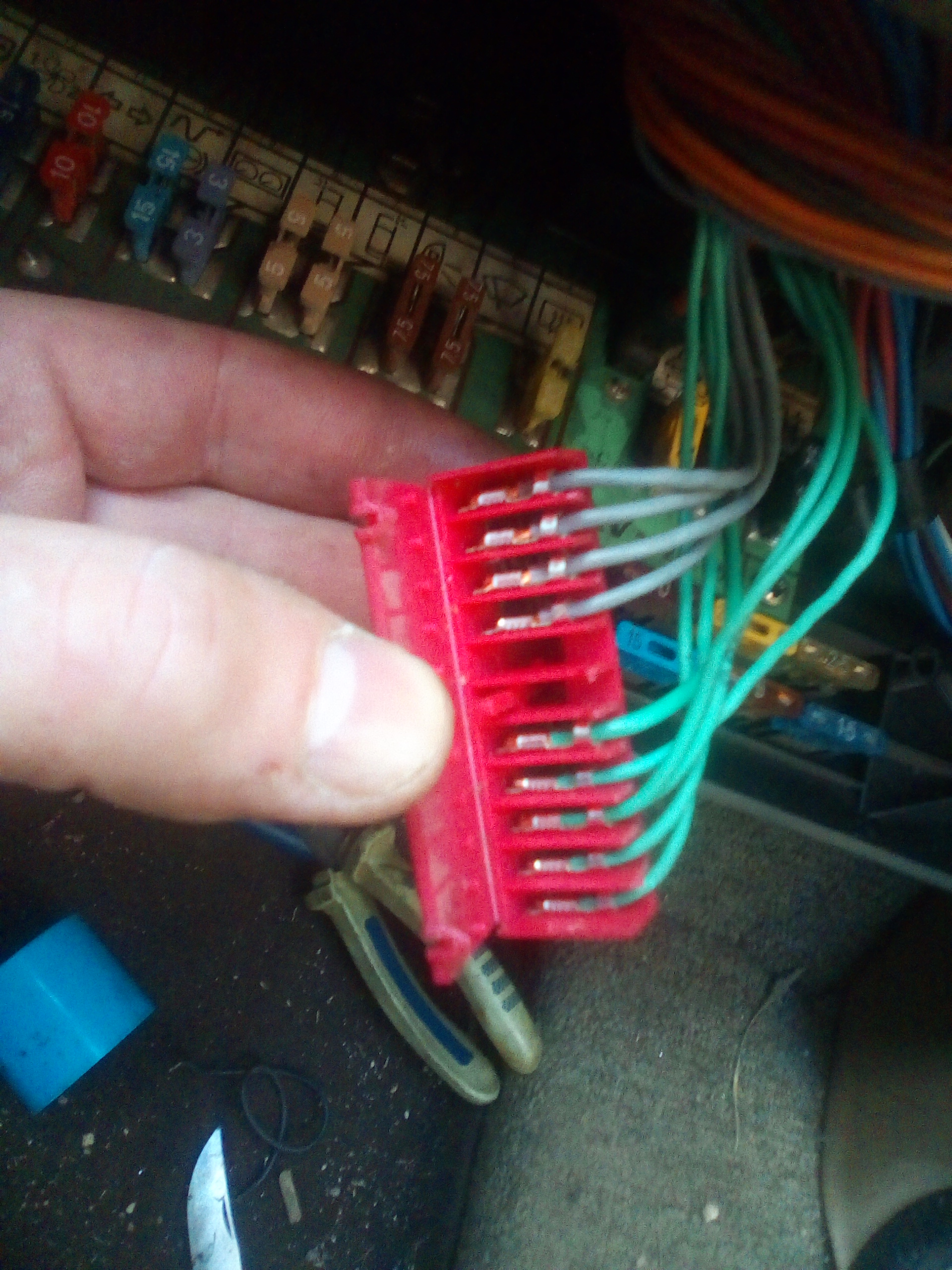

_débrancher le connecteur de la platine de servitudes, situé derrière l' emplacement du Buzzer (le mien est rouge, mais pas sûr qu'il soit de la même couleur sur les autres millésimes).
_déclipser son rabat arrière et l'ouvrir
_insérer la cosse dans l' emplacement 7 (en principe, c' est le seul libre.)
_ refermer le rabat du connecteur et le remettre en place sur la platine.
Pièces jointes
_Espace 1 Ph 1 GTS d' octobre 87 couleur ivoire Bamako.
_Clio S de 93.
Haut
Avatar de l’utilisateur
cactus69
Sur l'autoroute
Sur l'autoroute
Messages : 901
Inscription : 06 oct. 2014, 14:00
: : :
Modèle : [Espace I 2.0 carburateur]
Finition : GTS
Année : 1987
: : :
: : :
Localisation : rhône

Re: [Tuto] Installer un buzzer rappel lumière allumée

Message non lu par cactus69 »

emplacement du buzzer (bornes vides sur le platine) et du connecteur.
recherche du fil des contacts de porte. (Sur le mien, c' est le fil noir du connecteur noir en arrière plan).
Pour en être sûr, mettre votre multimètre en mode test de continuité, une pointe sur la cosse du fil noir et l' autre, sur une vis ou une pièce métallique en contact avec le châssis (par exemple le Neyman) si vous ouvrez la porte passager, le testeur se met à biper et quand vous appuyez sur le contact de la porte, il ne bipe plus.
Dernière modification par cactus69 le 25 mars 2020, 23:32, modifié 1 fois.
_Espace 1 Ph 1 GTS d' octobre 87 couleur ivoire Bamako.
_Clio S de 93.
Haut
Avatar de l’utilisateur
cactus69
Sur l'autoroute
Sur l'autoroute
Messages : 901
Inscription : 06 oct. 2014, 14:00
: : :
Modèle : [Espace I 2.0 carburateur]
Finition : GTS
Année : 1987
: : :
: : :
Localisation : rhône

Re: [Tuto] Installer un buzzer rappel lumière allumée

Message non lu par cactus69 »

Ensuite, couper le fil de contact de portes et relier les 2 extrémités obtenues au fil que vous venez d'ajouter, par exemple avec une cosse tubulaire.
pour ma part, j' ai utilisé un connecteur rapide (en haut à gauche sur la photo).
Reste à monter le Buzzer à son emplacement (Le mien provient d' une Clio 1), allumer les phares et ouvrir la porte pour le faire sonnerr.
Celui-ci est le boitier gris à droite.
_Espace 1 Ph 1 GTS d' octobre 87 couleur ivoire Bamako.
_Clio S de 93.
Haut
Répondre

Revenir à « Tutos Espace I »
