Accéder à la jauge sans déposer le réservoir...

Marco81 · Message non lu par **Marco81** » 30 janv. 2011, 13:20

Bonjour @ tous et toutes,

Je vous met ici le début d'une manip pour mon I phase afin de se simplifier la tâche si jamais quelqu'un rencontre un jour un soucis avec sa jauge de carburant.
Attention, je ne suis pas sûr si la même manip s'applique sur un Essence ou pas, car je n'ai qu'un TD sous la main...

Alors, après avoir regardé en détail la position du réservoir, je voit depuis le dessous que ce dernier est à la verticale du siège central de la seconde rangée. Je commence donc par enlever tout les sièges (désolé par avance pour les miette et autres saleté, j'ai pas eu le temps de faire un grand nettoyage dans l'habitacle).

On sort le tapis coco...

Ensuite j'enlève juste les quatre protection plastique pour les fixations du sièges en question...

Je repère les emplacements des découpes que je vais faire . Attention, là c'est le point sensible de la manipulation, car ne sachant s'il y as des fils qui passent dessous la moquette, j'y suis allé très doucement (à peine 3mm de lame du cutter sorti afin de rester dans l'épaisseur de la toile bitumée sous la moquette). ne pas hésiter à faire plusieurs passage dans la même trace afin de faire cela gentiment... Tronçonneuse interdites ^^.

Sous la toile bitumée se trouve du géotextile, là aussi la douceur est de mise afin de ne couper que ce dernier, et pas d'autres choses plus "vitales"...

Et une fois les quatre découpe de terminées, nous accédons enfin à la pièce protégeant la jauge. Vous remarquerez les fils qui partent vers la porte AR côté conducteur....

Le remontage se fait bien sûr en sens inverse, et le maintien en place de la moquette +toile bitumé est assuré par les quatre pièces en plastiques aux angles, et comme en plus nous sommes sous un sièges, cela devrait rester bien en place...

En espérant avoir été utile sur ce coup,

@ bientôt,

Marco81.

pontiac · Message non lu par **pontiac** » 30 janv. 2011, 14:53

Salut,

Super tuto, merci... ( à mettre en post-it ? )

Çà c'est pour notre spécialiste Es' disqueuse...

Marco81 a écrit :....Tronçonneuse interdite ^^....

C'est vrai que le série 1 phase 2 n'a pas de trappe pré-découpée comme le phase 1... dommage...

La jauge est au même endroit sur essence et mazout

même manip...

Sinon pour ceux qui ne voudraient pas coupé la moquette... enlever TOUS les sièges arrière, enlever TOUS les cache ancrage, ensuite rouler la moquette jusqu'au sièges avant ( en ayant pris soin auparavant de les avancer au maximum... )

Message non lu par **orval56** » 30 janv. 2011, 15:26

pontiac a écrit : C'est vrai que le série 1 phase 2 n'a pas de trappe pré-découpée comme le phase 1... dommage...

ben ça doit dépendre des séries..
le mien en avait, il était de 88 et était fabriqué à dieppe un restant de caisses de 1 phase 1 ??

Message non lu par **orval56** » 30 janv. 2011, 15:29

je rectifie, je pensais à la trappe sur la caisse, et non dans le tapis, au temps pour moi ...

pour la caisse, c'est à partir de l'espace II qu'il n'y a plus d'accès me semble-t-il

pontiac · Message non lu par **pontiac** » 30 janv. 2011, 15:38

orval56 a écrit :je rectifie, je pensais à la trappe sur la caisse, et non dans le tapis, au temps pour moi ...

pour la caisse, c'est à partir de l'espace II qu'il n'y a plus d'accès me semble-t-il

Oui c'est bien du tapis dont je parlais... pour la trappe au niveau de la caisse... non le II n'en a pas...

dommage !! il a fallu que je descende la mien ( réservoir ) en début de semaine... j'aurais eu cette trappe cela m'aurait grandement facilité le boulot !...

Message non lu par **TheStone** » 30 janv. 2011, 21:32

.... merci pour ce tuto, cela pourra servir à d'autres

.... maintenant que l'on sait de quel côté sont les fils électriques, sans enlever les protections des fixations du siège, une simple découpe en U devrait suffire pour intervenir sur la jauge

Marco81 · Message non lu par **Marco81** » 30 janv. 2011, 21:47

TheStone a écrit :.... merci pour ce tuto, cela pourra servir à d'autres
.... maintenant que l'on sait de quel côté sont les fils électriques, sans enlever les protections des fixations du siège, une simple découpe en U devrait suffire pour intervenir sur la jauge

Pas sûr du tout que le découpe en U soit utile, car la toile bitumée est de par son épaisseur très rigide à ce que j'ai pu constater, donc tu risque de faire un mauvais plis de l'autre côté en voulant lever tout cela, voire de ne pas pouvoir la remettre à plat correctement après ton intervention sur la jauge... Enfin, à tester

@ bientôt,

Marco81.

emmanuel930 · Message non lu par **emmanuel930** » 30 janv. 2011, 22:05

Hééé c'est kool ça......si j'ai un peu de temps j'ai bien envie d'utiliser le cutter rien que pour "pré-faire" la trappe.....on sait jamais

Message non lu par **TheStone** » 30 janv. 2011, 23:45

Marco81 a écrit :
TheStone a écrit :.... merci pour ce tuto, cela pourra servir à d'autres
.... maintenant que l'on sait de quel côté sont les fils électriques, sans enlever les protections des fixations du siège, une simple découpe en U devrait suffire pour intervenir sur la jauge
Pas sûr du tout que le découpe en U soit utile, car la toile bitumée est de par son épaisseur très rigide à ce que j'ai pu constater, donc tu risque de faire un mauvais plis de l'autre côté en voulant lever tout cela, voire de ne pas pouvoir la remettre à plat correctement après ton intervention sur la jauge... Enfin, à tester

@ bientôt,

Marco81.

... notre recycleur d'Espaces devrait pouvoir nous le confirmer, en faisant un test sur une de ses épaves

pontiac · Message non lu par **pontiac** » 31 janv. 2011, 00:20

+1

Marco81 a écrit : Pas sûr du tout que le découpe en U soit utile, car la toile bitumée est de par son épaisseur très rigide à ce que j'ai pu constater, donc tu risque de faire un mauvais plis

Et de carrément casser la toile goudronnée...

thierry94 · Message non lu par **thierry94** » 31 janv. 2011, 21:13

Salut, une decoupe en U va bien aussi

voir la https://www.passion-espace-club.com/view ... 62#p121762

APi · Message non lu par **APi** » 09 févr. 2011, 12:31

https://www.passion-espace-club.com/view ... 86#p143586
Tout au bas d'un autre topic (voir lien ci-dessus), j'ai mis un schéma permettant de comprendre une panne fréquente de cette jauge.
APi.

Message non lu par **Pilou29** » 09 févr. 2011, 20:55

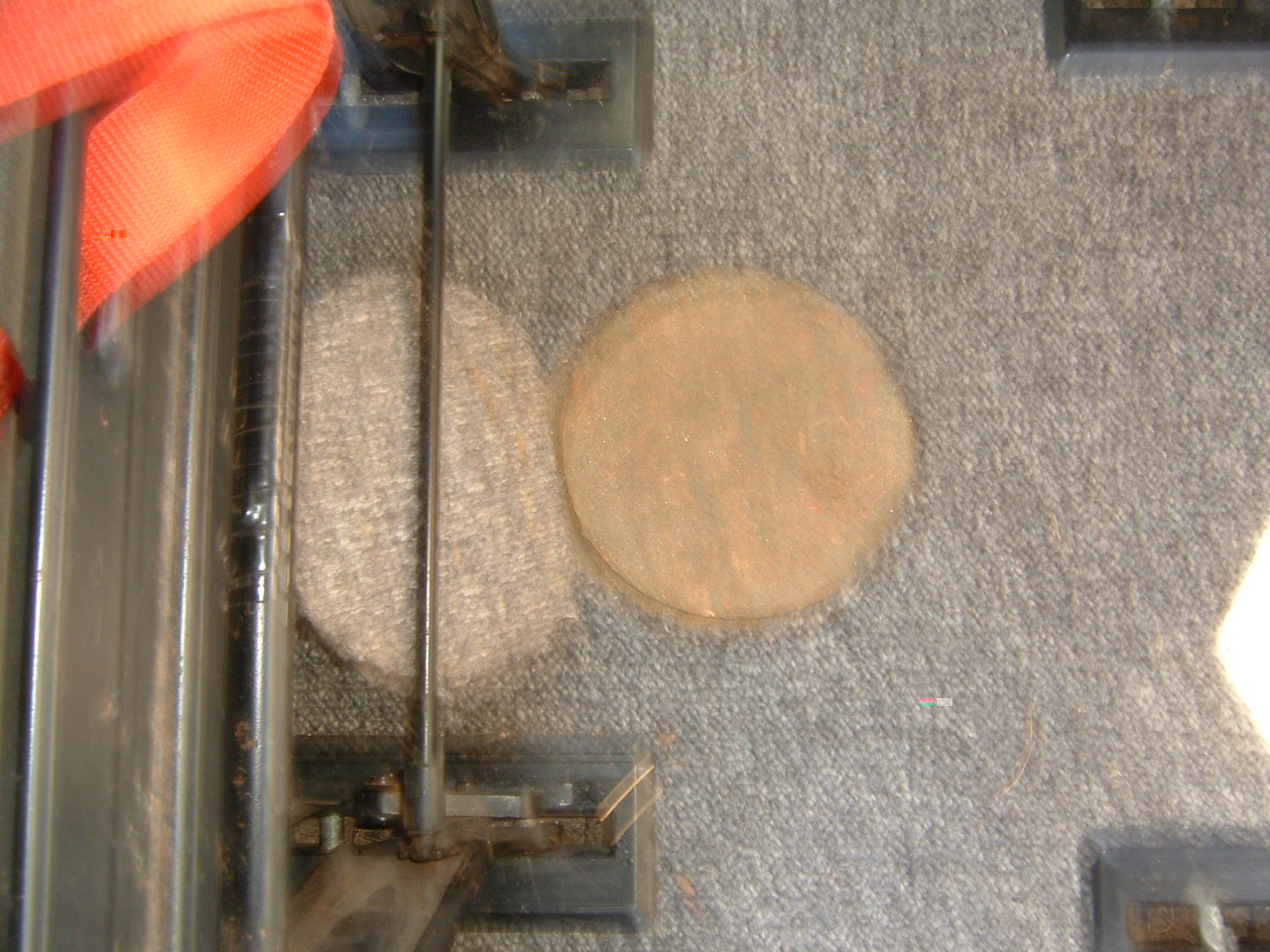

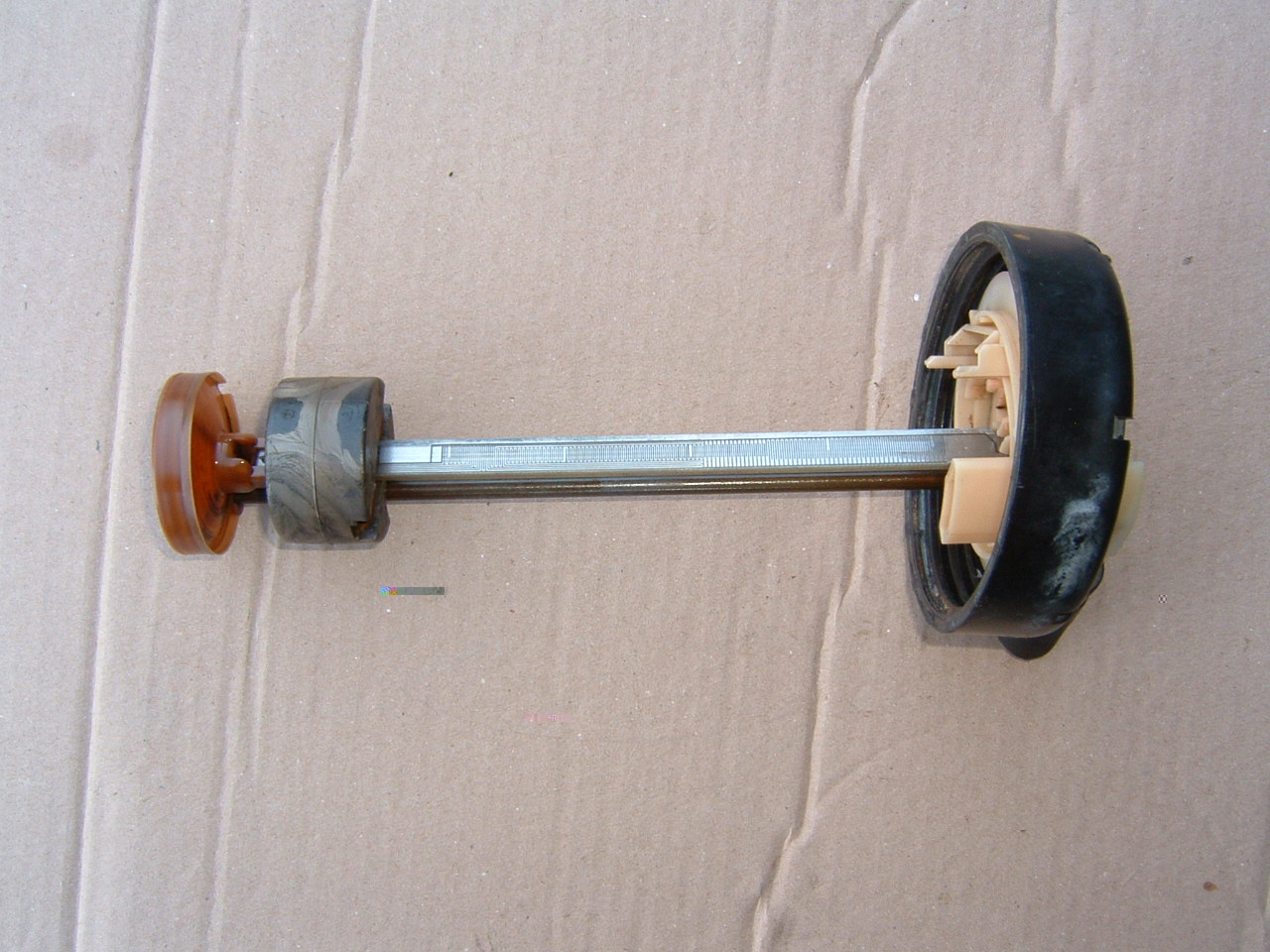

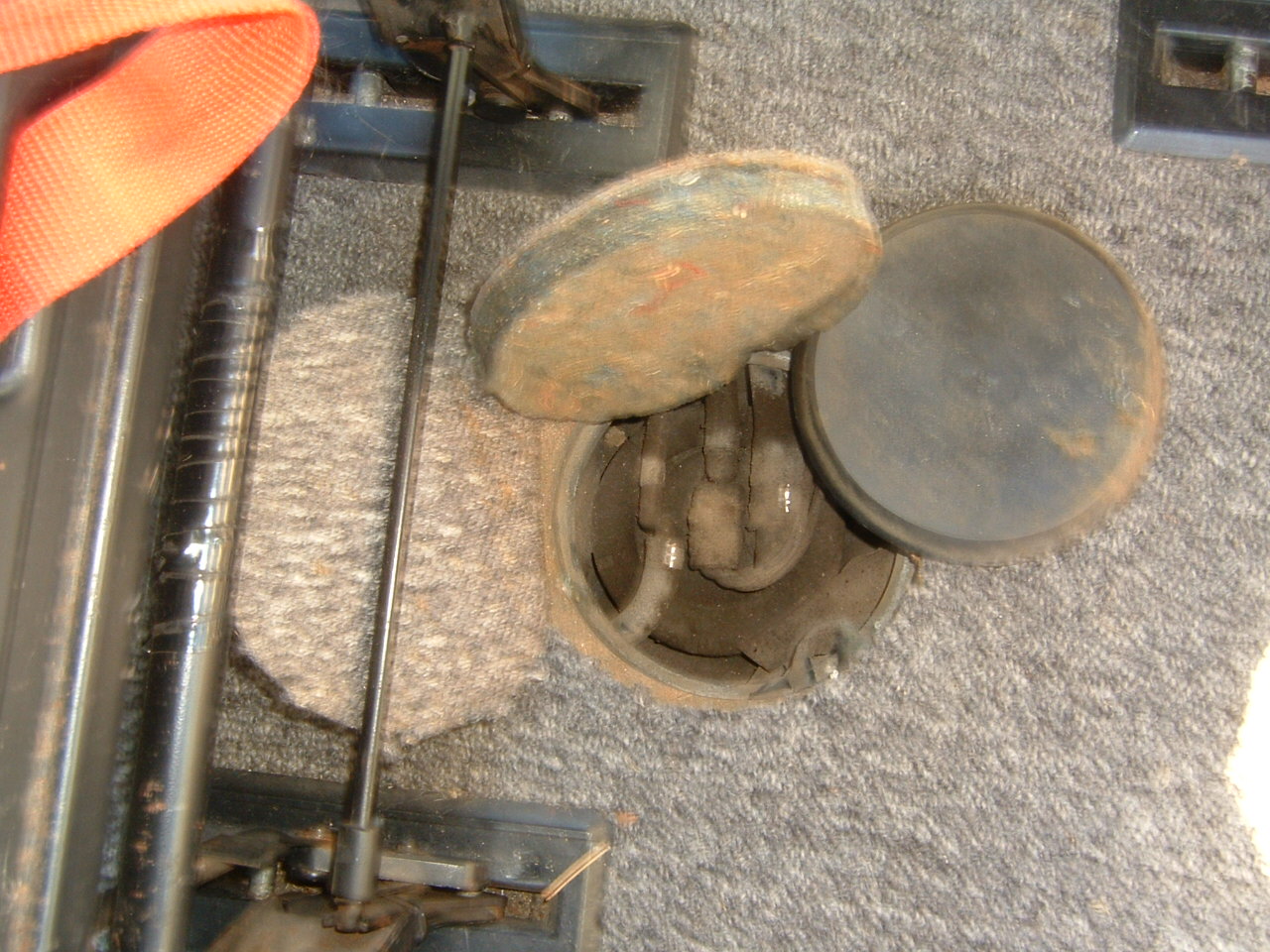

Quelques photos de la jauge à essence espace I phase 1

espace non fumeur

bonsoir a tous
tout nouveau sur le forum, je suis tombé sur ce sujet. qui m'a rapelé le même probleme que j'ai eue y'a pas longtemps.
je ne me suis pas embêté, j'ai dans un premier temps sorti tout les fauteuils, 2 eme tiré la moquette et tout le dessous jusqu'au fauteuils avant, et le tour était joué, et pa de découpes.
en tout et pour tout, j'ai du mettre 1 heure 1/2 pour tout demonté, et reglé le probleme.
il est vrai que cette espece de toile bitumée, est assé dure a manipulée.
sinon tout va bien a présent.
mais comme je ne l'ai pas depuis longtemps, j'ai un doute sur le montage pneumatiques.
c'est donc un espace 1 serie 2 de mai 89, et la il est monté en 185/70/14.
es bon???? merci d'avance.

Message non lu par **Pilou29** » 02 mars 2011, 01:41

Pour les pneus c'est bon, tu peux le vérifier dans le livret de la voiture.
N'oublie pas nos us et coutumes : présentation et signature

espace non fumeur

bonjour
je suis tout nouveau sur ce forum, et ne demande qu'a savoir comment cela fonctionne, afin de le faire pour le mieux.
en attendent je remercie pilou29 pour sa reponse rapide.
au cas ou, je recherche un clignotant av droit, blanc, espace 1 serie 2 car introuvable sur ma region.
merci beaucoup a tous.
p.s. quesque la signature, merci.

espace non fumeur

a pilou 29, j'ai dû trouvé ce qu'il fallait faire pour la signature et autre.
c'est que ceette nuit, je n'avait pas pensé a tout sa. voilou, et merci
bonne journée

LUNIX 71 · Message non lu par **LUNIX 71** » 09 oct. 2014, 08:26

Bonjour

Pour accéder à cette jauge car je comprends qu'elle est située sous un siège mais sur aucun message je ne trouve de quel siège il s'agit.
A ce jour j'ai déposé la moquette depuis le coffre, et j'atteint le siège avant droit que je ne sais pas comment démonter.
Je voudrais trouver cette jauge pour vérifier l'arrivée de gas oil, car j'ai des démarrage de plus en plus difficiles, avec une énorme fumée noire, et après quelques Km tout des passe bien, pas d'acoup.
J'ai donc vu su cet intéressant forum que cela pouvait provenir d'une prise d'air au niveau de la jauge.
Qui a déjà eu se Pb.
Merci pour votre aide

pontiac · Message non lu par **pontiac** » 09 oct. 2014, 08:44

Salut,

Avant de poster un peu partout toujours pour la même raison... ( et c'est pour autant que tu aura plus de réponses, bien au contraire ! )...

Tu as déjà était rappelé à l'ordre pour mettre à jour ton profil... car c'est du n'importe quoi

Message non lu par **pub2n** » 09 oct. 2014, 21:22

Je vais être direct vue la prise en compte des réponses qui t'ont été données : pas de trappe sur un Espace de 2000 ! Pas la peine de chercher ! Quand tu liras les réponses et les questions qui te sont adressées, on en reparlera !!!
Si pas de prise en compte des demandes qui t'ont été faites dans ton prochain message, je verrouille !
