[Tuto] Rajout cendrier coulissant sous boite à gant centrale

Message non lu par pub2n »

Bonjour

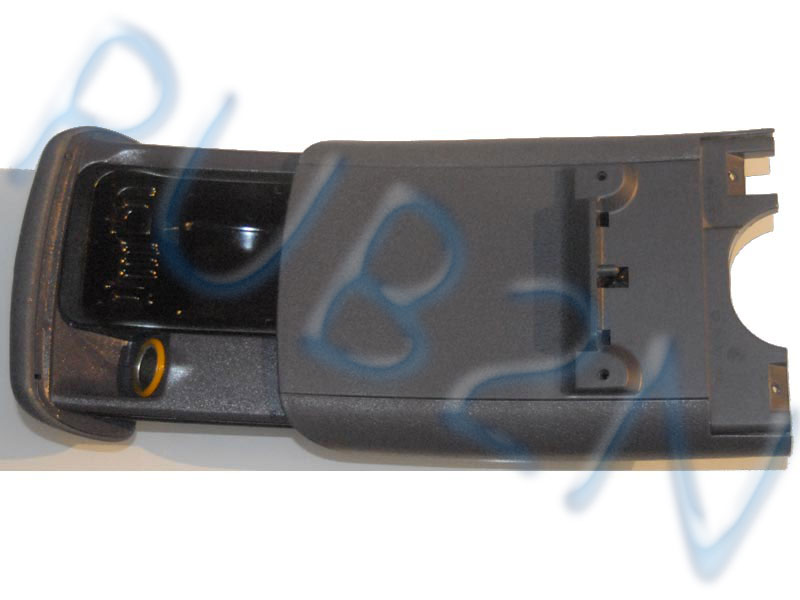

Un petit tuto pour permettre à certains de rajouter ce petit cendrier coulissant qui existait sur les tous premiers III en début de gamme :
C'est l'idéal pour mettre une prise USB décalée ou ranger le lecteur MP3 qui pourra êtrec raccordé à l'autoradio.

Il va vous falloir le dit cendrier , environ un quinzaine d'€ en casse, ou neuf une centaine d'€ en concession avec les refs suivantes :
- 60 25 301 300 pour le corps
- 60 25 301 296 pour le bac
- 60 25 306 301 pour la plaque de propreté en dessous

Les modèles en bon état son rares , celui là était surement non fumeur

Si vous démontez un modèle en casse, les 4 vis de fixations sont cachées sous une plaque de propreté .
Il y a 4 vis de fixations accessibles seulement après dépose de la plaque et ouverture du cendrier :
Ce sont des douilles Torx ( T 15 il me semble), les deux du fond sont inclinées .
Il faut être un peu contorsioniste :lol:

Gardez bien les vis et tirez le tout vers l'arrière du véhicule
ImageImage Espace III 2.2dt long RXE de Janvier 1999 JE0PL G8T 716 540 000 km, ...
Image Espace III V6-24 long Privilège option cuir de Mai 2001 de 612 000 kms au compteur JEOGL L7X en rénovation
ImageTombé dedans avec un Espace I phase 2 2.1td de Juillet 1989 J115 J8S vendu après 450 000 km
Haut
Avatar de l’utilisateur
pub2n
Site Admin
Site Admin
Messages : 25052
Inscription : 13 août 2007, 14:23
: : :
Modèle : [Grand Espace III 2.2 DT]
Finition : RXE
Année : 1999
: : :
2ème modèle : [Grand Espace III V6-24]
finition : Privilège
Année : 2001
: : :
3ème modèle : [N'a plus d'Espace]
Finition : TurboD
Année : 1989
Localisation : Quelque part entre les hermines et Brocéliande

Re: [Tuto] Rajout cendrier coulissant sous boite à gant cent

Message non lu par pub2n »

Pour la repose, il faut faire attention à plusieurs choses :

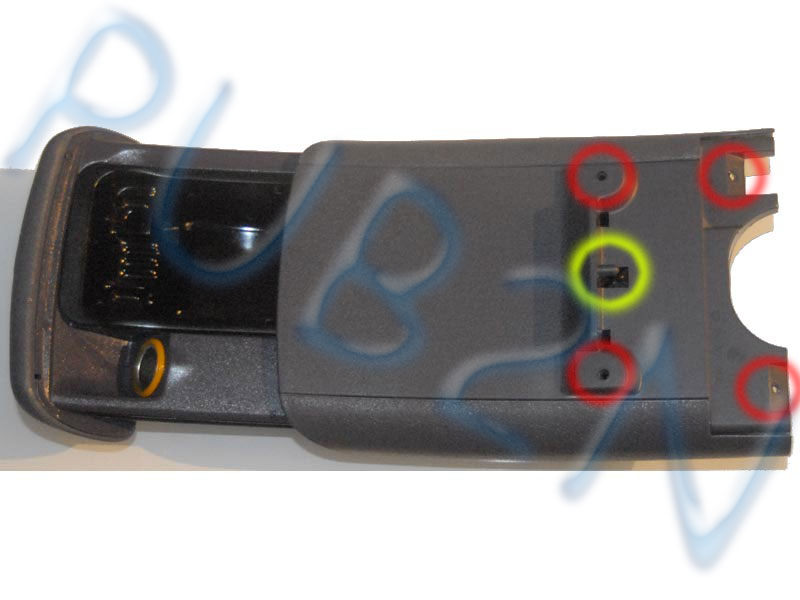

Respecter le plot de centrage (en jaune) et reperer l'endroit où passent les vis (en rouge)

Notez qu'il existe deux emplacements sous la console centrale , un au niveau du tunnel central, et l'autre en décalé au dessus des pieds du passager (surement pour les modèles anglais à la boite à gant centrale décalée vers l'autre coté ;) ) . Vous pouvez monter alors deux cendriers de ce type .
Ce sont aussi les mêmes fixations pour les autoradio montés sous consoles ;)

Commmencez plutot par les vis de l'avant, elles caleront le tout pour le reste de la pose.


Vous pouvez en profiter pour changer l'ampoule au passage . Elle est fixée sur l'allume cigare.
On y accède après avoir déposé les deux petites vis torx sous la partie mobile du cendrier :

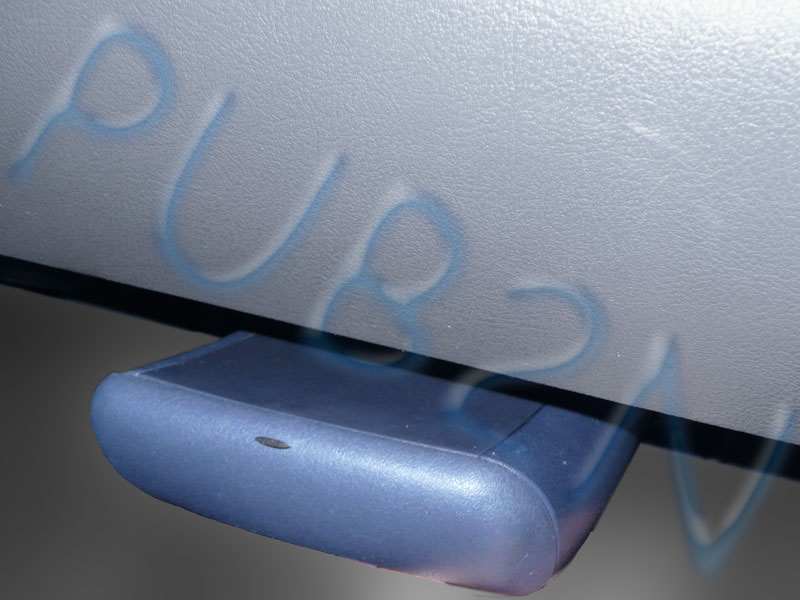

Voila ce que cela donne :
Suivra ce soir, le cablage pour récupérer le jus et l'éclairage .

@+
ImageImage Espace III 2.2dt long RXE de Janvier 1999 JE0PL G8T 716 540 000 km, ...
Image Espace III V6-24 long Privilège option cuir de Mai 2001 de 612 000 kms au compteur JEOGL L7X en rénovation
ImageTombé dedans avec un Espace I phase 2 2.1td de Juillet 1989 J115 J8S vendu après 450 000 km
Haut
Avatar de l’utilisateur
Pilou29
Site Admin
Site Admin
Messages : 13548
Inscription : 10 janv. 2008, 23:37
: : :
Modèle : [Espace I 2.0 carburateur]
Finition : TSE
Année : 1984
: : :
2ème modèle : [Espace III 2.0 16V BVA]
finition : Privilège
Année : 2001
: : :
3ème modèle : [Avantime V6-24 BVM]
Finition : AVANTIME :
Année : 2002

Re: [Tuto] Rajout cendrier coulissant sous boite à gant cent

Message non lu par Pilou29 »

Tuto sympa, surtout de la part d'un non fumeur !!!! :D :D
Espace I 2000 TSE (futur collector :lol: N° 2298 de septembre 1984 - le bonheur : pas d'électronique, ou presque )
Image_____Image_____Image
Espace II V6 Auto 1996 Bleu Boite HS :( (Parti à la casse !)
Espace III Privilège 2.0 16v Proactive 2001
Le petit dernier : Avantime V6 Privilège
La puce : Twingo 2001 jaune
Pépère ; Camping Car collector Ford 1988
Haut
Avatar de l’utilisateur
dom89
Fou (folle) du volant
Fou (folle) du volant
Messages : 7104
Inscription : 11 avr. 2010, 16:54
: : :
Modèle : [Grand Espace III 2.2 DT]
Finition : RTE
Année : 1998
: : :
2ème modèle : [Grand Espace III 2.2 DT]
finition :
Année : 1999
: : :
3ème modèle : [Autre]
Finition : [Aucun]
Année : [Autre véhicule]
Localisation : pas trés loin de l' A.J.Auxerre

Re: [Tuto] Rajout cendrier coulissant sous boite à gant cent

Message non lu par dom89 »

Bonjour yann
si je comprend bien on peut mettre un entourage de poste plus un cendrier :?:
je sens la modif sur mon III :mrgreen:
Image Image Image
GRAND ESPACE 3 2.2TD RTE 1998 582 000km
GRAND ESPACE 3 2.2TD RX 1999 255 000 km
Haut
Avatar de l’utilisateur
maxime
Conduite accompagnée
Conduite accompagnée
Messages : 231
Inscription : 10 janv. 2012, 13:19
: : :
Modèle : [Grand Espace III 2.2 DT]
Finition : RXE
Année : 1999
: : :
2ème modèle : [Autre]
Année : 1990
: : :
3ème modèle : [Autre]
Année : 1994
Localisation : Pyrénnées

Re: [Tuto] Rajout cendrier coulissant sous boite à gant cent

Message non lu par maxime »

Je viens d'en voir recemment , ne sachant meme pas que ça existait . Plutot pas mal comparé au cendrier amovible....
Merci beaucoup pour le tuto ! j'ai eu la flemme du contorsionniste aujourd'hui !
Haut
Avatar de l’utilisateur
pub2n
Site Admin
Site Admin
Messages : 25052
Inscription : 13 août 2007, 14:23
: : :
Modèle : [Grand Espace III 2.2 DT]
Finition : RXE
Année : 1999
: : :
2ème modèle : [Grand Espace III V6-24]
finition : Privilège
Année : 2001
: : :
3ème modèle : [N'a plus d'Espace]
Finition : TurboD
Année : 1989
Localisation : Quelque part entre les hermines et Brocéliande

Re: [Tuto] Rajout cendrier coulissant sous boite à gant cent

Message non lu par pub2n »

dom89 a écrit :Bonjour yann
si je comprend bien on peut mettre un entourage de poste plus un cendrier :?:
je sens la modif sur mon III :mrgreen:
Attention, il y a plusieurs modèles de boitiers pour le poste sous la boite à gant :!: Car outre le format de l'autoradio (ISO ou pas) , il y a aussi le fait que la boite à gant soit coulissante ou ouvrante : Ce ne sont pas les mêmes montages ;)
@+
ImageImage Espace III 2.2dt long RXE de Janvier 1999 JE0PL G8T 716 540 000 km, ...
Image Espace III V6-24 long Privilège option cuir de Mai 2001 de 612 000 kms au compteur JEOGL L7X en rénovation
ImageTombé dedans avec un Espace I phase 2 2.1td de Juillet 1989 J115 J8S vendu après 450 000 km
Haut
Ludospace
Conduite accompagnée
Conduite accompagnée
Messages : 213
Inscription : 04 mars 2009, 23:42
: : :
Modèle : [Espace III 2.0 16V BVM]
Finition : RXE
Année : 2000
: : :
: : :
Localisation : 72 - Sarthe

Re: [Tuto] Rajout cendrier coulissant sous boite à gant centrale

Message non lu par Ludospace »

Salut,

J'ai démonté le mien sur mon 2L 8S pour le mettre sur le 16S et remplacer la prise allume cigare par une double USB.

Les deux vis du fond sont vraiment galère et un cours de contorsionniste est vraiment nécessaire !
J'ai utilisé le tournevis support douille de ma boite à cliquet Facom. Avec la rotule au bout et l'embout Torx ça le fait bien.
Le plus dur est de voir les vis au moins une fois pour comprendre comment elles sont placées.
Ne pas oublier de récupérer les clips/écrous (je ne connais pas le nom).

Dis donc Pub2n, tu n'aurais pas oublié le câblage ces deux dernières années ?! :lol:

Je vais récupérer le câblage du 2L 8S et l'adapter pour le 16S. Je prendrai des photos à l'occasion.

A+
Ludo
Espace III - RXE - 2.0L 16v - 2000 - 250.000 km / Moteur 110.000 km
Type JEON - E2 - N° T019xxx - SAN913 - SAN513 - MV432 - DRAP02 - LAVAND
Espace III - RTE - 2.0L 8v - 1997 - 230.000 km (Vendu)
Type JEOA05 - E1 - N° T016xxx - SAN913 - SAN513 - KV271 - DRAP01 - LAVAND
Haut
Avatar de l’utilisateur
maxderoswell
Sur l'autoroute
Sur l'autoroute
Messages : 922
Inscription : 08 mars 2010, 16:32
: : :
Modèle : [Espace II 2.1 TD]
Finition : RT
Année : 1994
: : :
2ème modèle : [Espace II 2.1 TD]
finition : RT
Année : 1994
: : :

Re: [Tuto] Rajout cendrier coulissant sous boite à gant centrale

Message non lu par maxderoswell »

N'hésitez pas à faire la modification, toutes les pièces sont dispo ici:

http://www.auto-thionville.fr/

Auto Thionville
6 Rue de la Digue
57100 THIONVILLE

http://www.leboncoin.fr/equipement_auto ... tm?ca=15_s

En plus ils sont sérieux et font l'expédition.

PS: il même encore une attelage MATRA qui se branche dans le compartiment moteur.

Mathieu
Matra Renault II 1995 2,1L TD 300 000 kms vert
Matra Murena 1.6L 82 aubergine métalisée
Matra Renault Avantime 2.0L bleu illiade 150 000 kms
Matra Renault Espace II 1995 2,1L TD bleu 275 000 kms -> VENDU
Matra Renault Espace III RTE 1997 2,2L TD gris clair 267 000 kms -> VENDU
Matra Renault Espace II 1995 2,1L TD noir 487 310 kms -> Embrayage HS, à terminé en donneur.

Matra, les voitures en fibres !!!

Mathieu
Haut
babar34
Passager(ère)
Passager(ère)
Messages : 3
Inscription : 22 déc. 2015, 11:26
: : :
Modèle : [Espace III 2.2 DT]
Finition : RXT
Année : 1999
: : :
: : :
Localisation : charente maritime

Re: [Tuto] Rajout cendrier coulissant sous boite à gant centrale

Message non lu par babar34 »

Bonjour, je ne trouve pas le tuto pour la cablage
