[Tuto] Camera de recul sur CNC, la solution economique

blacksamourai · Message non lu par **blacksamourai** » 26 oct. 2017, 16:10

Voila une petite video de la manip que moi je fait.

veralinux · Message non lu par **veralinux** » 26 oct. 2017, 16:56

Ben.. c'est exactement ça, mais comment fais-tu pour compter tes 40 clics à cette vitesse là ? Tu y vas en mode bourrin là

39 ou 41 ça ne marche pas Hein

blacksamourai · Message non lu par **blacksamourai** » 26 oct. 2017, 17:44

la pour le coup j'ai pas compter mais hier j'avais compter mais pas de resultat

maxderoswell · Message non lu par **maxderoswell** » 28 oct. 2017, 14:05

Sinon tu extrait le poste et retire l'iso pour les hp, tu sautes l'étape du son mais le poste reste alimenté.

Mathieu

segcm · Message non lu par **segcm** » 05 nov. 2017, 13:19

Bonjour J'ai un Espace IV 2009 avec Navigation et Bluetooth avec CD. Je voudrais installer ma camera de recul aussi. Mon problème est que je ne trouve aucune information sur mon système de la voiture. Le système est sans les commandes entre les sièges avant. Je ne connais pas quel type d'HU est.
Pouvez-vous s'il vous plaît m'aider avec des informations supplémentaires, ce que les pins sont pour la vidéo, etc? Merci.

SV13 · Message non lu par **SV13** » 04 janv. 2018, 03:01

Tuto impeccable.
Un grand merci au rédacteur.
Ma caméra est installée et fonctionne parfaitement.
Grosse amélioration pour manœuvrer la voiture et amener la boule de la remorque pile là où il faut sous le plateau porte voiture.
C'est vraiment nickel.

maTTaw · Message non lu par **maTTaw** » 14 janv. 2018, 09:15

blacksamourai a écrit :Voila une petite video de la manip que moi je fait.

Bonjour, c'est le bouton du volume sur l'autoradio qu'il faut tourner 40 fois (au moins). Ce n'est pas grave si on le tourne plus de 40 fois.

blacksamourai

maTTaw a écrit :
blacksamourai a écrit :Voila une petite video de la manip que moi je fait.

Bonjour, c'est le bouton du volume sur l'autoradio qu'il faut tourner 40 fois (au moins). Ce n'est pas grave si on le tourne plus de 40 fois.

Salut

Sérieux ? je suis c*n a ce point la ? oui apparemment, je vais essayer merci

veralinux · Message non lu par **veralinux** » 14 janv. 2018, 11:57

maTTaw a écrit :
blacksamourai a écrit :Voila une petite video de la manip que moi je fait.

Bonjour, c'est le bouton du volume sur l'autoradio qu'il faut tourner 40 fois (au moins). Ce n'est pas grave si on le tourne plus de 40 fois.

Voilà, disons qu'au 40 ème clic, il va systématiquement passer dans le mode désiré

blacksamourai

Hello j'ai tester ce soir ca fonctionne pour l’accès au diag mais l’auto-diagnostic me dit que j'ai un module en panne sans me dire le quel le petit cachotier.

moulino51 · Message non lu par **moulino51** » 16 janv. 2018, 11:17

Et ta vidéo est illisible maintenant

Gé

gege08 · Message non lu par **gege08** » 27 avr. 2018, 19:29

salut
excellent tuto, je viens d'installer la mienne, ça fonctionne parfaitement.
juste que la masse du rca est sur le 6e emplacement (juste à coté du fil noir, sinon sur le 7e emplacement, l'écran reste noir.

veralinux · Message non lu par **veralinux** » 27 avr. 2018, 19:36

gege08 a écrit :salut
excellent tuto, je viens d'installer la mienne, ça fonctionne parfaitement.
juste que la masse du rca est sur le 6e emplacement (juste à coté du fil noir, sinon sur le 7e emplacement, l'écran reste noir.

Salut gege08
De mémoire, il y a 13 connexions sur cette broche, ça dépend donc de quel côté on compte 6 ou 7

Maxence · Message non lu par **Maxence** » 07 avr. 2019, 18:51

Petite déterrage...

Bonjour à tous.
Du fait de la fin du prestataire de hosting des photos, il manque les images sur cet excellent tuto.
J'ai fais un MP à son auteur pour les lui demander, mais il ne m'a pas encore répondu.
Si l'un des historiques en a fait une copie, ce serait génial pour ceux qui veulent encore faire cette manie

comme moi

Merci d'avance !!

Totor33 · Message non lu par **Totor33** » 09 juin 2019, 19:26

Je plussoie...

J'ai bien envie d'en installer un sur mon nouveau 4 BVA 150.

Je l'avais fait sur mon 3 DCI et cela me manque..

Couscous95 · Message non lu par **Couscous95** » 24 juil. 2019, 06:44

Pareille ,dommage quon a plus accès au photo du tuto,j'aurais aimé faire la modif

onfre · Message non lu par **onfre** » 19 oct. 2019, 10:09

Maxence a écrit : ↑07 avr. 2019, 18:51 Petite déterrage...

Bonjour à tous.
Du fait de la fin du prestataire de hosting des photos, il manque les images sur cet excellent tuto.
J'ai fais un MP à son auteur pour les lui demander, mais il ne m'a pas encore répondu.
Si l'un des historiques en a fait une copie, ce serait génial pour ceux qui veulent encore faire cette manie comme moi

Merci d'avance !!

Totor33 a écrit : ↑09 juin 2019, 19:26 Je plussoie...

J'ai bien envie d'en installer un sur mon nouveau 4 BVA 150.

Je l'avais fait sur mon 3 DCI et cela me manque..

Couscous95 a écrit : ↑24 juil. 2019, 06:44 Pareille ,dommage quon a plus accès au photo du tuto,j'aurais aimé faire la modif

Voilà messieurs !!

Très bon tuto merci. J'ajoute la résolution de l'écran pour un espace 4 phase 2 : 480x234 (version CNC, avant le TomTom)
Il faut que je regarde si les broches d'une carte son de PC sont compatibles (comme indiqué sur le début de ce sujet) car je n'ai pas envie d'aller en casse juste pour 3 broches !

Je vais vous poster des photos retrouvées ailleurs http://www.clubespace.com/index.php?topic=15154.0 mais pour résumer :

- on retire le poste calculateur DVD carminat
- on raccorde la broche 19 à une masse, on compte de droite à gauche en commençant en haut à droite pour la 1, la 32 étant donc en bas à gauche.
pour info la borne suivante (la 20 avec fil rose) est la commande (+) feux de marche arrière.

- on retire les caches tweeter devant le parebrise, on retire une vis de chaque côté, on déclipse la casquette de tableau de bord et on retire la prise grise de l'écran sur laquelle on ajoute 2 broches+fils :
- on rajoute une broche à l'emplacement 7 (on relie le fil masse (-) caméra vidéo du fil jaune à cette broche)
- on rajoute une broche à l'emplacement 19 (on relie la borne (+) caméra vidéo du fil jaune à cette broche)

On alimente sa camera en +12V, C'est fini.

Pour ceux qui ne veulent pas percer, excellente camera :
https://fr.aliexpress.com/item/32914208454.html

ou ici :
https://fr.aliexpress.com/item/32985815758.html

J'en profite pour répondre à tout le monde puisque j'ai bien épluché le sujet :

veralinux a écrit : ↑27 avr. 2018, 19:36
gege08 a écrit :salut
excellent tuto, je viens d'installer la mienne, ça fonctionne parfaitement.
juste que la masse du rca est sur le 6e emplacement (juste à coté du fil noir, sinon sur le 7e emplacement, l'écran reste noir.
Salut gege08
De mémoire, il y a 13 connexions sur cette broche, ça dépend donc de quel côté on compte 6 ou 7

Ta mémoire a ajouté une broche ! Pour compter 7 d'un côté ou 6 de l'autre il faut 12 broches car on superpose le dernier

Il faut compter de droite à gauche lorsque l'on regarde la prise de derrière, du côté où l'on voit les fils, ce qui donne bien la numéro 7.

blacksamourai a écrit : ↑25 oct. 2017, 14:02 Salut

Je vais moi aussi commander se qu'il faut pour faire le montage de la camera mais je n'arrive déjà pas a accéder au menu cacher !!! c'est quoi la manip exact ???

merci

Ce menu ne sert à rien, tu as juste à brancher une masse, donc si tu rajoutes correctement la broche dans la prise c'est bon, ça marchera, pas la peine de vérifier.
Voici cependant une vidéo qui explique la manip (en anglais) :
https://www.youtube.com/watch?v=24umO6Wauxg

veralinux a écrit : ↑10 févr. 2017, 20:15
anciensafraniste a écrit :
veralinux a écrit :Bonsoir,
Voilà près de 5 jours que je suis sur cette install de caméra de recul et ... pas d'image.
Je l'ai installée sur ma Vel Satis phase 2 ( 2008 ), équipée du Carminat CNC, avec exactement le même modèle de calculateur que le tien.
J'ai suivi ton (très bon ) tuto à la lettre, donc ajouté les cosses qui vont bien, là où il faut ( sur le calculateur et sur l'écran, sur les bornes indiquées ) , alimenté la caméra par les + et - du feu de recul.
Le CNC a bien reconnu que j'avais une caméra, quand j'enclenche la marche arrière, l'écran du GPS se coupe .. et reste noir
J'ai vérifié que j'avais bien du 12V au passage de la marche arrière et que j'avais la continuité sur les 2 bornes du câble RCA, du raccord de caméra jusqu'à l'écran. Tout est normal mais apparemment je ne reçois pas le signal vidéo.
J'ai eu un doute sur la caméra, donc le fournisseur m'en a envoyé une autre >>> toujours pareil.
J'en ai essayé une troisième d'un modèle un peu différent >>> que dalle
Aurais-tu une idée de mon problème ?

Merci d'avance pour le retour éventuel
Cordialement
@lain
Salut

j'ai fait cette manip sur ma velsatis et tout a fonctionner du 1 er coup

un pontage derrière l'écran et un sur le lecteur gps !!!!

Alain
Salut Alain ( un autre )
Qu'appelles-tu "pontage" ? Hormis le raccord entre la borne 32 et la 40 des 2 connexions du calculateur et le branchement du câble RCA sur l'écran, il y aurait un "pont" à faire sur l'écran ?
( on est bien d'accord qu'un pont est un lien entre 2 bornes Hein ) ;-à
@lain

Il n'y a aucun pontage, c'est une erreur de parler de pontage en effet.

Dom49 a écrit : ↑20 nov. 2014, 20:23 Bonsoir,

J'ai utilisé des connecteurs informatiques par exemple les connecteurs sur une carte son.

Pour la prise écran ou celle du calculateur de navigation ?

maTTaw a écrit : ↑12 janv. 2016, 22:14 Wouah, je découvre ce sujet avec émerveillement. J'avais déjà bricolé le système comme beaucoup pour ajouter l'entrée audio, je vais faire de même pour la camra de recul.

Elle s'active via la marche arrière sans configuration particulière ? Allez je file sur Amazon

Elle s'active automatique oui, Renault avait presque tout prévu, juste la masse à la voie 19 de la prise calculateur carminat à ajouter et l'écran bascule l'affichage vers la source vidéo 2. Il existe une autre source je pense encore, je vais faire des essais car sur les légendes que j'ai de chez Renault il y a une voie qui active l'entrée vidéo 1 (voie 15 de la prise écran) et une voie qui active l'entrée video 2 (voie 16 de la prise écran). A moins que la vidéo 1 ne soit le GPS tout simplement...

anciensafraniste a écrit : ↑18 janv. 2016, 23:18 Bonsoir a tous

petite question " bete et stupide " ....................on ne se refait pas

je suppose qu'il faut denuder le cable rca ( video ) pour le connecter a l'ecran gps ?

Alain

le câble RCA femelle jaune oui que tu vas brancher sur les voies 7 et 19 de la prise écran, mais pas ton câble de caméra. Tu viendras ensuite enficher ton câble mâle jaune RCA de camera sur la prise femelle RCA reliée à l'écran. Sauf si tu branches ton câble de caméra directement sur la prise écran sans ajouter une fiche intermédiaire, là oui il faudra dénuder tes câbles de caméra.

Nicoco90 a écrit : ↑18 déc. 2016, 13:24 bonjour, merci pour ces informations et tuto, je souhaite brancher une interface ou module comme celui ci trouver sur le net ( Car Front & Rear View Parking Backup Camera Video Switch 2 Channel Control Box ) je ne sais pas comment brancher le fil central entre les cameras avec la prise RCA, car il y a un fil rouge, la prise RCA j'ai vu la borne 7 sur la masse et le signal video sur la 19 , mais le fil rouge??? merci pour votre aide

Cette info m'intéresse aussi, comment se coupera la caméra avant par contre ? Car l'arrière se coupe quand on repasse la marche avant, mais là plus rien ne peut la couper hormis une temporisation, mais comment choisir le temps qu'il faut afficher la camera avant, bref c'est pas simple !

segcm a écrit : ↑05 nov. 2017, 13:19 Bonjour J'ai un Espace IV 2009 avec Navigation et Bluetooth avec CD. Je voudrais installer ma camera de recul aussi. Mon problème est que je ne trouve aucune information sur mon système de la voiture. Le système est sans les commandes entre les sièges avant. Je ne connais pas quel type d'HU est.
Pouvez-vous s'il vous plaît m'aider avec des informations supplémentaires, ce que les pins sont pour la vidéo, etc? Merci.

Toutes les infos ici, tu as le Tom Tom on dirait.
http://www.gps-carminat.com/v3/les-gps- ... -carminat/

Totor33 · Message non lu par **Totor33** » 21 oct. 2019, 12:07

Bonjour,

Juste pour info, qu'entends tu par "poste calculateur" c'est lequel?
Celui avec le chargeur 6 cd ou l'autre, celui dans lequel on met le cd duGPS?

A+

onfre · Message non lu par **onfre** » 21 oct. 2019, 15:33

Totor33 a écrit : ↑21 oct. 2019, 12:07 Bonjour,

Juste pour info, qu'entends tu par "poste calculateur" c'est lequel?
Celui avec le chargeur 6 cd ou l'autre, celui dans lequel on met le cd duGPS?

A+

Oui, celui dans lequel on met le DVD de navigation, l'autre est un chargeur CD. J'ai un projet de ouf, j'ai hâte de finaliser, ça va être tip top vous verrez...

Totor33 · Message non lu par **Totor33** » 21 oct. 2019, 18:49

Merci Onfre..

Son extraction est facile ou il faut tout démonter pour le sortir?
J'ai commandé un câble adaptateur pour Clio 2.... les connections ne sont pas les mêmes mais les prises.. oui donc soit je refait la prise, soit je récupère les broches.. je ne suis pas encore fixé...

onfre · Message non lu par **onfre** » 21 oct. 2019, 20:28

Je ne l'ai pas encore fait mais c'est simple, tu mets 4 rivets dans les trous puis tu essayes de le tirer vers toi. Pour la prise Clio 2, extrait les fiches et mets les au bon endroit tout simplement sur ton faisceau d'origine. Moi je veux faire ça mais ça me saoule de devoir attendre 3 semaines pour le recevoir, mais il se pourrait que je n'ai pas le choix car il me faut une camera aussi

Message non lu par **EAime** » 21 oct. 2019, 21:25

De toutes façons, ce n'est pas pour moi.

Trop complexe, et en plus, daltonien, pour repérer les fils, inutile d'y penser !

Totor33 · Message non lu par **Totor33** » 21 oct. 2019, 21:44

J'espère que le faisceau est assez long pour pouvoir travailler dessus une fois le boitier sorti..... sachant que je n'ai pas des mains de gynéco...

Ensuite va falloir passer le câble mais surtout le faire parvenir jusqu'à la boite à gants... en le dissimulant bien.... ce qui n'a pas l'air aisé au niveau de la boite à gants...

onfre · Message non lu par **onfre** » 22 oct. 2019, 13:02

Je pense qu'il y a de la longueur. J'ai décidé de rajouter des broches moi-même sans acheter un câble adaptateur finalement. Je loge mon matos sous la trappe en haut à droite, à l'intérieur du tableau de bord pour l'instant, mais je vais devoir faire un passage pour la boîte à gant de droite pour y glisser plusieurs éléments dans le futur. C'est assez facile d'accès j'ai déjà regardé.
Je viens d'acheter ma caméra, j'ai déjà vu qu'il n'y avait pas de joint autour du plexi d'éclairage plaque sur ce genre de caméra de recul, je vais devoir en ajouter un, aucune ne propose de joint d'étanchéité c'est bizarre. A suivre, je prépare tout mon câblage en attendant mon matériel.

onfre · Message non lu par **onfre** » 22 oct. 2019, 16:49

Bon en fait il fallait que je regarde à quoi ressemblent les broches de la prise, elles sont très petites et ce sont des broches femelles, je me demande ce que c'est, je vais peut-être finir par aller à la casse choper une prise d'origine pour être sûr que le connexion se fasse bien.

Donc tu mets 4 rivets que tu enfonces bien droits, ceux situés à droites sont rentrés entièrement mais pas ceux de gauche, j'ai poussé autant que je pouvais sans trop forcer, ensuite tu places ta main sous le bout de façade avant du poste et tu tires comme tu peux sans forcer, ça coulisse tout seul vers toi. J'ai commencé par la droite puis je suis allé vers la gauche, l'arrière du poste sort comme sur la photo jusqu'à l'entrée de la boîte à gant, il n'y a pas des kilomètres de câble mais ça suffit pour rajouter des broches dans la fiche.

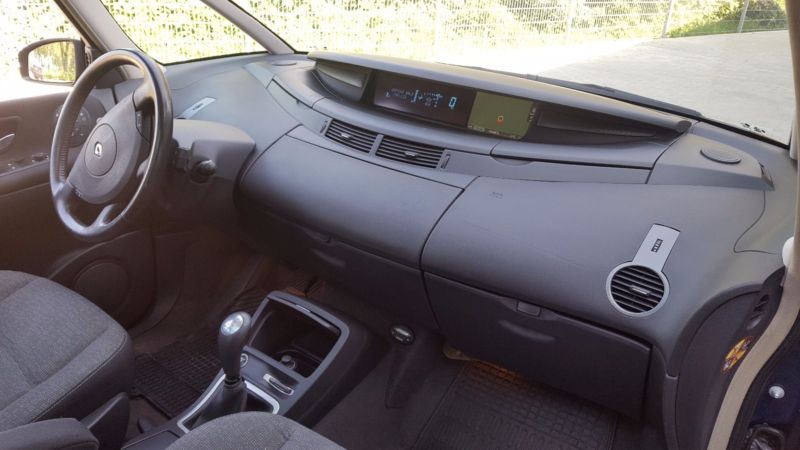

http://onis1.info/espace4-demontage-gps ... inat01.jpg

http://onis1.info/espace4-demontage-gps ... inat02.jpg

http://onis1.info/espace4-demontage-gps ... inat03.jpg

http://onis1.info/espace4-demontage-gps ... inat04.jpg

http://onis1.info/espace4-demontage-gps ... inat05.jpg

http://onis1.info/espace4-demontage-gps ... inat06.jpg

http://onis1.info/espace4-demontage-gps ... inat07.jpg

http://onis1.info/espace4-demontage-gps ... inat08.jpg
