[Tuto] Modification du puit de jauge

Message non lu par EAime »

Bonjour à Tous :

Avec l'accord de l'initiateur de ce Tuto publié sur un Forum Ami, La solution à tous nos problèmes de puits de jauge qui se fissurent avec le temps..

Michel ou Yann, si vous voulez le passer dans la rubrique "Tuto", une fois que tout le monde en aura pris connaissance, et le verrouiller.... :wink: :wink:

Le voici, avec les images et explications qui vont bien !!

Réparation effectuée sur un Espace 3 2.0 8S (F3R) de..... 520 000 km !!!!!!!!

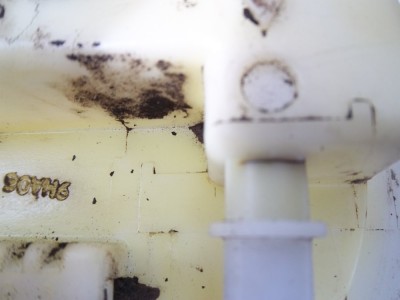

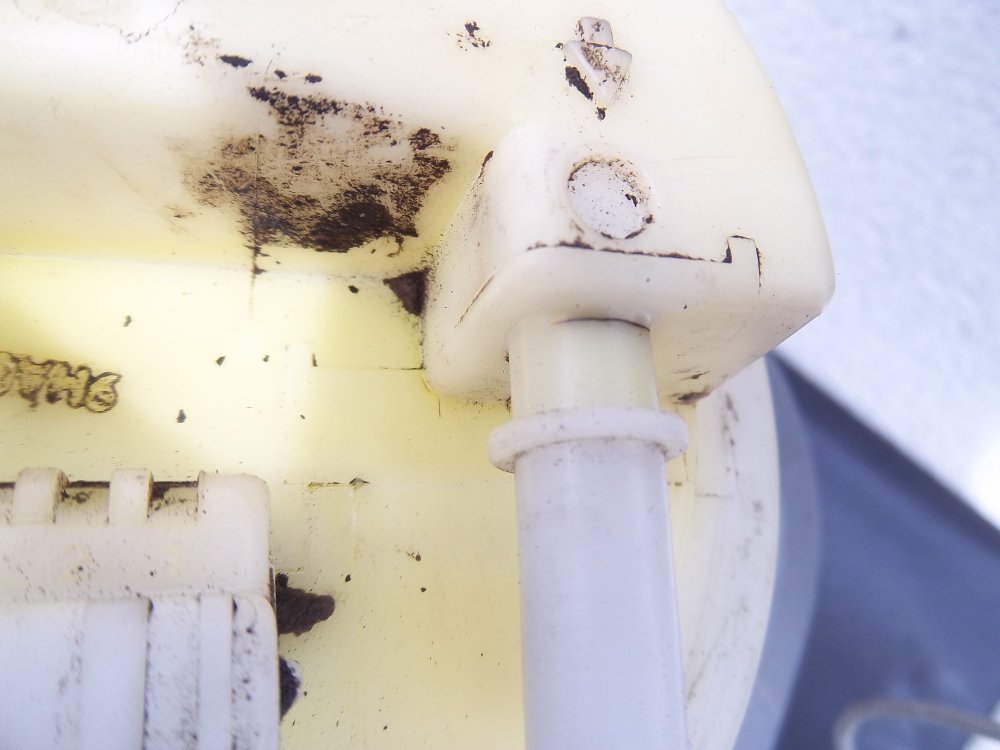

"Pour éviter le souci de rupture du connecteur de carburant sur le puits de jauge, nous avons apporté une modification notable qui résous bien la problème.

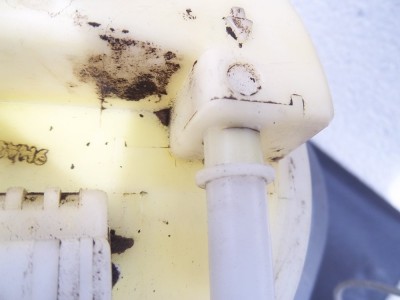

La casse du connecteur est du au capot de protection et son arête de renfort, puis aussi à la présence d'un renfort du chassis qui appui dessus.

Donc il faut déposer le réservoir http://espace3.fr-bb.com/t1708-depose-du-reservoir-de-carburant

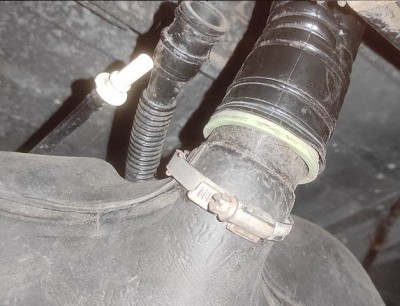

Ensuite voici comment ça se présente

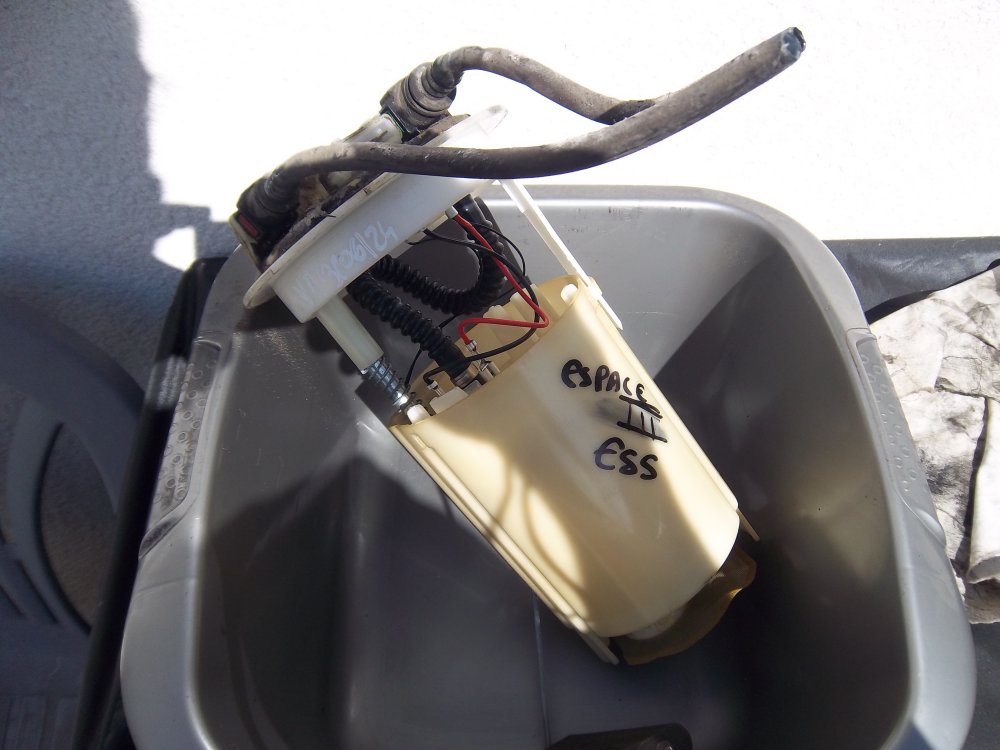

Le but maintenant c'est de sortir avec une durite depuis la pompe














Voila donc une aprés midi tranquille à bricoler, la voiture fonctionne à merveille, il n'y a plus aucune fuite.

En espérant vous faire économiser des Euros, en tout cas moi j'ai gagné 225€ de puits de jauge "

Merci Manu ! :wink: :wink:
Renault Vel Satis Ph2 3.5L V6 Initiale 2006 - Gris Platine - 256 000km :D
Renault Espace "3" RXT 3.0 V6 PRV 1998 - Gris Titane - 152 000km
Renault Espace "1" TXE 1989 - Bleu Mandchourie - 245 000km - Offerte Téléthon 2019 :D
Renault Espace "2" 2.8L V6 RXE - 1991 - Gris Rafale - 216 000km C.G. Collection 12/2021 :D
Renault Espace "2" 2.1Dtv - 1997 - Bleu Impérial - 124 000km :D
Renault Espace "4" 2.0T / 170CV Initiale 2005 - Gris Platine - 214 000km :twisted:
Toyota Yaris 1.5 Hybride Lounge - 2011 - Pack VIP - 104 000km. J'adore ! :D
BMW R850 RT - 2003 - Bleu Biarritz - 127 200km. Du bonheur ! :D

****Je ne réponds pas aux questions techniques envoyées par MP****

_______________________________________


"Ah ! Quand elles ont la tête comme ça, rentrée dans les épaules, c'est qu'elles sont pas contentes !" (Coluche)
Haut
Fred62700
Conduite accompagnée
Conduite accompagnée
Messages : 152
Inscription : 20 déc. 2013, 22:03
: : :
Modèle : [Espace III 2.2 DT]
Finition : RXE
Année : 1997
: : :
2ème modèle : [Espace III 2.2 DT]
finition : Base
Année : 1998
: : :

Re: Modification du puit de jauge

Message non lu par Fred62700 »

C'est du trés bon boulot, ça m'aurait bien servi il y a un an.
Merci EAime
Espace 3 2.2 dt gris titane de 1997, moteur 214 000 km, rxe, suspension arrière pneumatique.
+ un donneur Espace 3 2.2dt vert de 1998, moteur 180 000 km (HS), modèle de base (démonté).
CBR 900 Fireblade de 1994
CBR 1000F de 1989
CBR 900 RR Repsol de 1997
Haut
Avatar de l’utilisateur
EAime
Fou (folle) du volant
Fou (folle) du volant
Messages : 19998
Inscription : 14 mars 2008, 14:07
: : :
Modèle : [N'a plus d'Espace]
Finition : TXE
Année : 1989
: : :
2ème modèle : [N'a plus d'Espace]
finition : RXE
Année : 1991
: : :
3ème modèle : [Espace III V6]
Finition : RXT
Année : 1998
Localisation : La Rochelle

Re: Modification du puit de jauge

Message non lu par EAime »

Fred62700 a écrit :C'est du trés bon boulot, ça m'aurait bien servi il y a un an.
Merci EAime

Et tu n'es pas le seul ! :( :(

Mais si ça peut servir à d'autres, tant mieux !!

D'ailleurs, l'auteur de ce tuto est en train de monter un garage associatif dans l'Essonne ! :D :D
Renault Vel Satis Ph2 3.5L V6 Initiale 2006 - Gris Platine - 256 000km :D
Renault Espace "3" RXT 3.0 V6 PRV 1998 - Gris Titane - 152 000km
Renault Espace "1" TXE 1989 - Bleu Mandchourie - 245 000km - Offerte Téléthon 2019 :D
Renault Espace "2" 2.8L V6 RXE - 1991 - Gris Rafale - 216 000km C.G. Collection 12/2021 :D
Renault Espace "2" 2.1Dtv - 1997 - Bleu Impérial - 124 000km :D
Renault Espace "4" 2.0T / 170CV Initiale 2005 - Gris Platine - 214 000km :twisted:
Toyota Yaris 1.5 Hybride Lounge - 2011 - Pack VIP - 104 000km. J'adore ! :D
BMW R850 RT - 2003 - Bleu Biarritz - 127 200km. Du bonheur ! :D

****Je ne réponds pas aux questions techniques envoyées par MP****

_______________________________________


"Ah ! Quand elles ont la tête comme ça, rentrée dans les épaules, c'est qu'elles sont pas contentes !" (Coluche)
Haut
Avatar de l’utilisateur
pub2n
Site Admin
Site Admin
Messages : 25052
Inscription : 13 août 2007, 14:23
: : :
Modèle : [Grand Espace III 2.2 DT]
Finition : RXE
Année : 1999
: : :
2ème modèle : [Grand Espace III V6-24]
finition : Privilège
Année : 2001
: : :
3ème modèle : [N'a plus d'Espace]
Finition : TurboD
Année : 1989
Localisation : Quelque part entre les hermines et Brocéliande

Re: Modification du puit de jauge

Message non lu par pub2n »

Salut Éric ,

Je déplace en tuto ;)

Encore merci à Manu (Momoiuy) pour ce Tuto et ce partage et encore tous mes souhaits de réussite pour son projet, et je sais et imagine combien il galère pour y arriver :(
ImageImage Espace III 2.2dt long RXE de Janvier 1999 JE0PL G8T 716 540 000 km, ...
Image Espace III V6-24 long Privilège option cuir de Mai 2001 de 612 000 kms au compteur JEOGL L7X en rénovation
ImageTombé dedans avec un Espace I phase 2 2.1td de Juillet 1989 J115 J8S vendu après 450 000 km
Haut
Avatar de l’utilisateur
pub2n
Site Admin
Site Admin
Messages : 25052
Inscription : 13 août 2007, 14:23
: : :
Modèle : [Grand Espace III 2.2 DT]
Finition : RXE
Année : 1999
: : :
2ème modèle : [Grand Espace III V6-24]
finition : Privilège
Année : 2001
: : :
3ème modèle : [N'a plus d'Espace]
Finition : TurboD
Année : 1989
Localisation : Quelque part entre les hermines et Brocéliande

Re: [Tuto] Modification du puit de jauge

Message non lu par pub2n »

Allez, un up d'actualité pour m'y coller et remercier le rédacteur du sujet :)
ImageImage Espace III 2.2dt long RXE de Janvier 1999 JE0PL G8T 716 540 000 km, ...
Image Espace III V6-24 long Privilège option cuir de Mai 2001 de 612 000 kms au compteur JEOGL L7X en rénovation
ImageTombé dedans avec un Espace I phase 2 2.1td de Juillet 1989 J115 J8S vendu après 450 000 km
Haut
Avatar de l’utilisateur
pub2n
Site Admin
Site Admin
Messages : 25052
Inscription : 13 août 2007, 14:23
: : :
Modèle : [Grand Espace III 2.2 DT]
Finition : RXE
Année : 1999
: : :
2ème modèle : [Grand Espace III V6-24]
finition : Privilège
Année : 2001
: : :
3ème modèle : [N'a plus d'Espace]
Finition : TurboD
Année : 1989
Localisation : Quelque part entre les hermines et Brocéliande

Re: [Tuto] Modification du puit de jauge

Message non lu par pub2n »

Suite à un MP de "Bories", un petit complément d'informations.

Le lien vers le tuto de la dépose du réservoir est bien mort, le forum Espace III ayant fermé il y a déja pas mal d'années :(

Le réservoir se dépose assez facilement, au minimum à deux, pour l'avoir fait 3 fois (une fois sur le 2.2 dt pour le cable de frein, et 2 fois sur le V6-24 :mrgreen: pour cette jauge :evil: )
Il y a 4 fixations à déposer (du 16, 19 ou du 21 je ne me rappelle plus ), puis la prise de la jauge, les raccords de carburant, de remplissage, de trop plein et de mise à l'air du réservoir (colliers).
Idéalement, il faut vider le réservoir avant, car cela pèse son poids ! Si tu es seul, on peut soulager le poids avec un cric.

@+
ImageImage Espace III 2.2dt long RXE de Janvier 1999 JE0PL G8T 716 540 000 km, ...
Image Espace III V6-24 long Privilège option cuir de Mai 2001 de 612 000 kms au compteur JEOGL L7X en rénovation
ImageTombé dedans avec un Espace I phase 2 2.1td de Juillet 1989 J115 J8S vendu après 450 000 km
Haut
chtimi73
Fou (folle) du volant
Fou (folle) du volant
Messages : 2388
Inscription : 04 févr. 2008, 17:21
: : :
Modèle : [Espace III V6-24]
Finition : RXT
Année : 1999
: : :
2ème modèle : [Espace IV 2.0 DCI 150 BVM]
finition : 25 Th
Année : 2011
: : :
Localisation : Sainte hélène sur isère Savoie 73

Re: [Tuto] Modification du puit de jauge

Message non lu par chtimi73 »

Salut
Voici une photo du bestiaux :mrgreen:
A+
Scenic 4 1.7 dci 120 cv (2020) avec 71000 kms
Espace 3 V6 24V 194cv (03/1999) avec 83000 kms d'origine!! :mrgreen: vendu :(
Espace 3 2.2 dci 115cv avec 199500 kms fini en casse
Espace 3 V6 24V 194cv (06/1999) avec 356160 kms (20/09/2014) vendu.....
Clio 3 1.5 dci 90cv estate finition XV de France (01/2012) 221000kms
Captur 1.2 tce 120cv finition Hypnotic BVA 78000kms (avec un moteur tout neuf !!!)
Seat Altea XL 2L Tdi 140 cv avec 252780 kms vendue
Twingo 1.2 16v 75cv finition kiss cool avec 151000 kms

suzuki bandit S 1200 de 2006 ABS avec 56000 kms (vendue)
Haut
snac
Passager(ère)
Passager(ère)
Messages : 5
Inscription : 06 août 2009, 12:03

Re: [Tuto] Modification du puit de jauge

Message non lu par snac »

bonjour,
en passant par là, je me permet de rajouter que le bossage dans le plancher (en tout cas sur mon espace) n'est pas a la bonne place. du coup cela force sur le puit de jauge. deux coups de maillet plastique plus tard le bossage reçois un bossage modification non règlementaire :lol: mais au combien salutaire.
Ps: c'est en vous lisant que je m'en suis sorti.
merci Snac
Haut
Avatar de l’utilisateur
PeteTheCoyote
Fou (folle) du volant
Fou (folle) du volant
Messages : 4337
Inscription : 18 déc. 2011, 16:46
: : :
Modèle : [Espace III V6-24]
Finition : Initiale
Année : 2002
: : :
2ème modèle : [Grand Espace III 2.0 16V BVM]
finition : Privilège
Année : 2002
: : :
3ème modèle : [Autre]
Finition : [Autre]
Année : 2014
Localisation : Rennes

Re: [Tuto] Modification du puit de jauge

Message non lu par PeteTheCoyote »

snac a écrit : ↑20 août 2020, 16:03 bonjour,
en passant par là, je me permet de rajouter que le bossage dans le plancher (en tout cas sur mon espace) n'est pas a la bonne place. du coup cela force sur le puit de jauge. deux coups de maillet plastique plus tard le bossage reçois un bossage modification non règlementaire :lol: mais au combien salutaire.
Ps: c'est en vous lisant que je m'en suis sorti.
merci Snac
Merci pour ce retour très instructif :shock: :wink:

A+
Pete
Espace III 2,0L 16s finition Privilège de 12/2000 avec 181 000 km partie en fumée le 2/02/20 à 288 000 km :(
Espace III 3,0L V6 24s BVA finition Initiale de 06/2002 avec 138 600 km (caprice de cinquantenaire :P ), 142 300, 149 500, 155 000, 160 000 , 166 500, 175 000, 183 600, 189 300, 191 500 et CT repassé avec succès, 194 100 km
Grand Espace III 2,0L 16s finition Privilège de 2/2002 avec 230 000 236 000 242 500, 245 500 et CT repassé péniblement, 250 500 km
Clio IV GT de 2014, 1,2l turbo 120ch BVA, palettes au volant et châssis Renault Sport avec 102 000 km :D

Bref, que des voitures essence 8)

Devenir membre du Passion-Espace-Club ? C'est facile et ça ne coûte que 15 euros : Je participe à la vie du forum
Haut
remi
Passager(ère)
Passager(ère)
Messages : 5
Inscription : 15 juin 2020, 19:26
: : :
Modèle : [Grand Espace III V6-24]
Finition : RXT
Année : 2000
: : :
: : :

Re: [Tuto] Modification du puit de jauge

Message non lu par remi »

Bonjour et merci pour ce tuto j'ai effectué la même réparation c'est impeccable.
Grand Espace III V6 24v - 246000km full e85 :lol:
Haut
Avatar de l’utilisateur
haïdouk
Passager(ère)
Passager(ère)
Messages : 9
Inscription : 09 mars 2021, 10:02
: : :
Modèle : [Espace III 2.0]
Finition : Expression
Année : 2000
: : :
: : :

Re: [Tuto] Modification du puit de jauge

Message non lu par haïdouk »

Bonjour,
c'est mon tour! :(
J'ai pas mal galéré hier soir jusqu'à minuit à descendre le réservoir - vraiment difficile de défaire la goulotte de remplissage du réservoir! J'étais seul, ma fille m'éclairait avec le téléphone... la galère... ensuite, le réservoir avait encore 10-15 litres, pas facile tout ça, pour un bricoleur de dimanche comme moi...

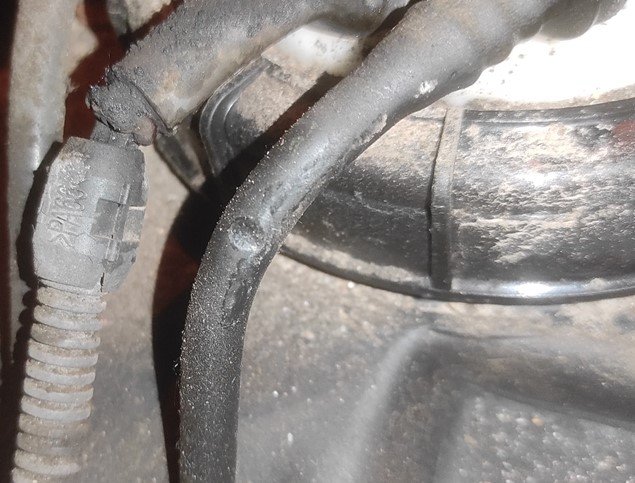

Du coup, j'hésite à coller l'embout cassé (plus facile, mais j'ai peur que ça soit moins durable), ou démonter et passer une durite connectée directement sur la pompe (plus compliqué à faire, mais, je trouve, pérenne...)
Je vous dirai la suite.
Si vous avez des conseils, merci...
Pièces jointes
moi, haïdouk...
Espace 3, essence 2L, F4R700, année 2000, 355.000km
Haut
Avatar de l’utilisateur
EAime
Fou (folle) du volant
Fou (folle) du volant
Messages : 19998
Inscription : 14 mars 2008, 14:07
: : :
Modèle : [N'a plus d'Espace]
Finition : TXE
Année : 1989
: : :
2ème modèle : [N'a plus d'Espace]
finition : RXE
Année : 1991
: : :
3ème modèle : [Espace III V6]
Finition : RXT
Année : 1998
Localisation : La Rochelle

Re: [Tuto] Modification du puit de jauge

Message non lu par EAime »

Bonjour à Tous,

Je m'y colle demain, je me suis bloqué la journée pour cela... :? :?

J'espère que tout se passera sans anicroche, car je suis plutôt chat noir, sur ces coups-là ! :twisted:
Renault Vel Satis Ph2 3.5L V6 Initiale 2006 - Gris Platine - 256 000km :D
Renault Espace "3" RXT 3.0 V6 PRV 1998 - Gris Titane - 152 000km
Renault Espace "1" TXE 1989 - Bleu Mandchourie - 245 000km - Offerte Téléthon 2019 :D
Renault Espace "2" 2.8L V6 RXE - 1991 - Gris Rafale - 216 000km C.G. Collection 12/2021 :D
Renault Espace "2" 2.1Dtv - 1997 - Bleu Impérial - 124 000km :D
Renault Espace "4" 2.0T / 170CV Initiale 2005 - Gris Platine - 214 000km :twisted:
Toyota Yaris 1.5 Hybride Lounge - 2011 - Pack VIP - 104 000km. J'adore ! :D
BMW R850 RT - 2003 - Bleu Biarritz - 127 200km. Du bonheur ! :D

****Je ne réponds pas aux questions techniques envoyées par MP****

_______________________________________


"Ah ! Quand elles ont la tête comme ça, rentrée dans les épaules, c'est qu'elles sont pas contentes !" (Coluche)
Haut
Avatar de l’utilisateur
EAime
Fou (folle) du volant
Fou (folle) du volant
Messages : 19998
Inscription : 14 mars 2008, 14:07
: : :
Modèle : [N'a plus d'Espace]
Finition : TXE
Année : 1989
: : :
2ème modèle : [N'a plus d'Espace]
finition : RXE
Année : 1991
: : :
3ème modèle : [Espace III V6]
Finition : RXT
Année : 1998
Localisation : La Rochelle

Re: [Tuto] Modification du puit de jauge

Message non lu par EAime »

Je me réponds à moi-même :

Ce sera réparation, car la pompe récupérée ce matin présente les mêmes défauts.... Fêlée en sortie de pompe.

Quand je dis que je suis chat noir.... :twisted: :twisted:
Renault Vel Satis Ph2 3.5L V6 Initiale 2006 - Gris Platine - 256 000km :D
Renault Espace "3" RXT 3.0 V6 PRV 1998 - Gris Titane - 152 000km
Renault Espace "1" TXE 1989 - Bleu Mandchourie - 245 000km - Offerte Téléthon 2019 :D
Renault Espace "2" 2.8L V6 RXE - 1991 - Gris Rafale - 216 000km C.G. Collection 12/2021 :D
Renault Espace "2" 2.1Dtv - 1997 - Bleu Impérial - 124 000km :D
Renault Espace "4" 2.0T / 170CV Initiale 2005 - Gris Platine - 214 000km :twisted:
Toyota Yaris 1.5 Hybride Lounge - 2011 - Pack VIP - 104 000km. J'adore ! :D
BMW R850 RT - 2003 - Bleu Biarritz - 127 200km. Du bonheur ! :D

****Je ne réponds pas aux questions techniques envoyées par MP****

_______________________________________


"Ah ! Quand elles ont la tête comme ça, rentrée dans les épaules, c'est qu'elles sont pas contentes !" (Coluche)
Haut
grostoto
Fou (folle) du volant
Fou (folle) du volant
Messages : 8569
Inscription : 09 mars 2011, 14:48
: : :
Modèle : [Espace III 2.0 16V BVM]
Finition : RXT
Année : 2000
: : :
: : :
Localisation : centre

Re: [Tuto] Modification du puit de jauge

Message non lu par grostoto »

C'est exactement ce tuto que j'ai fait sur le mien.
Plus de pb depuis..
Haut
Répondre

Revenir à « Tutos Espace III »
