Améliorer le son - Partie 3 (final) - le bluetooth

[alban76]

Hello,

J'espère que mon précédent tuto pour installer des enceintes en 165mm à l'avant vous a plu.
Dernière partie ici, qui consiste à installer un module bluetooth qui sera raccordé sur la prise "AUX" du carminat CNC.
Deja, il vous faut du cable audio, une prise jack TRS (stéréo mais sans micro) femelle et une prise mini ISO.

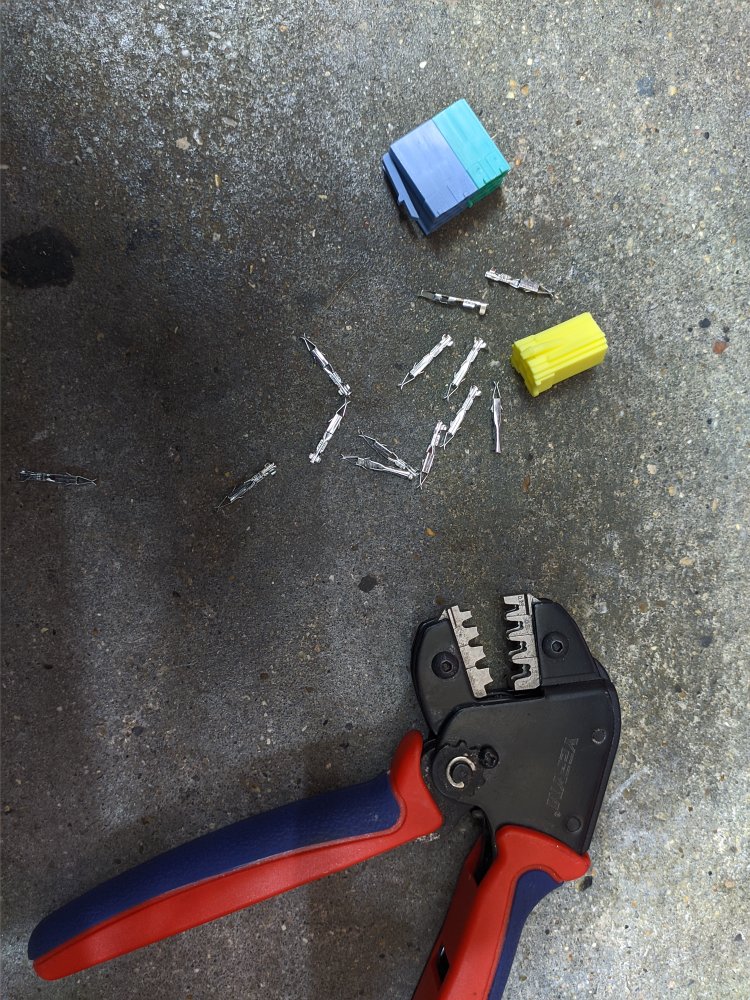

Je vous conseil très fortement une pince à sertir pour les pin, sinon cela va être un carnage...

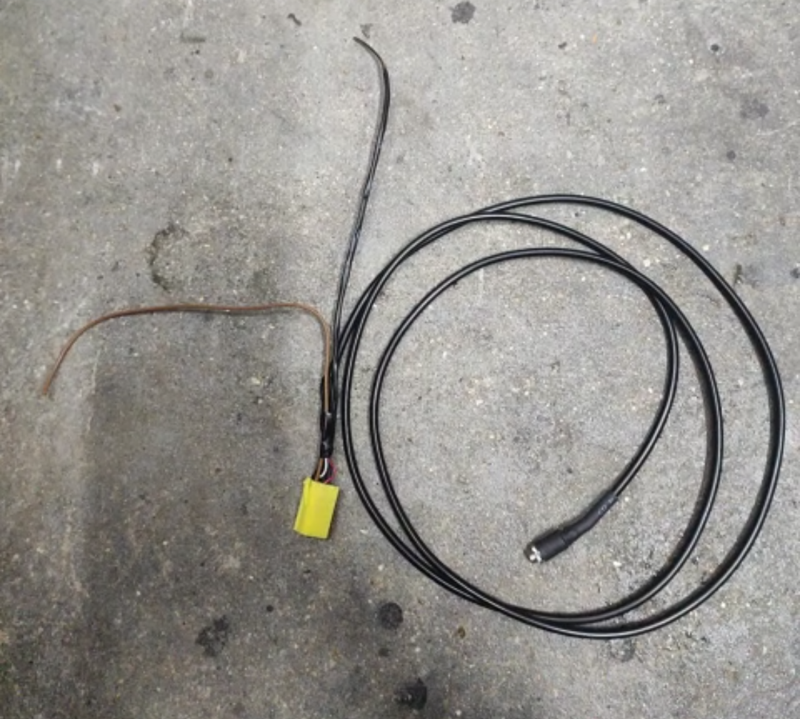

On construit ensuite le cable suivant:

Celui-ci sera à brancher sur l'ampli, qui est accessible en passant par la petite trappe coté passager, juste au dessus de l'airbag (pensez à débrancher la batterie du véhicule).

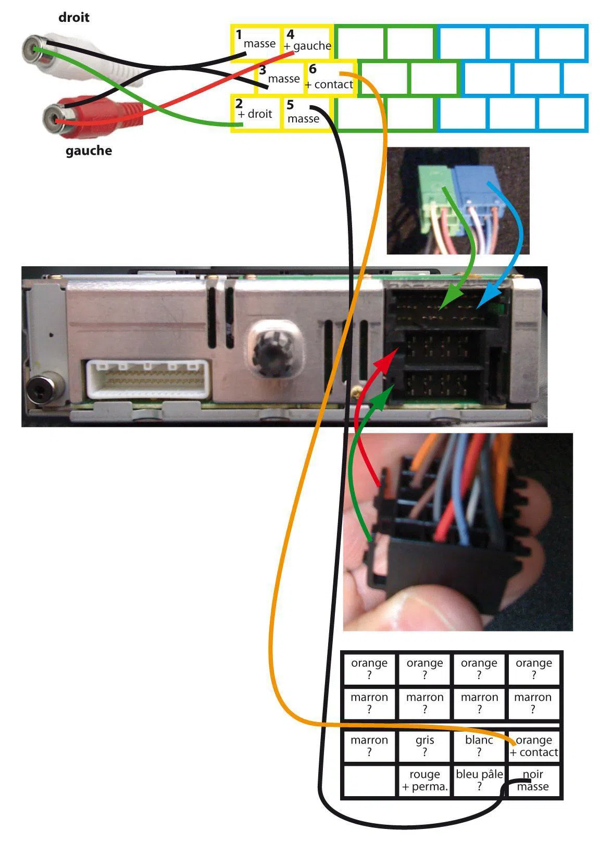

Schema de cablage:

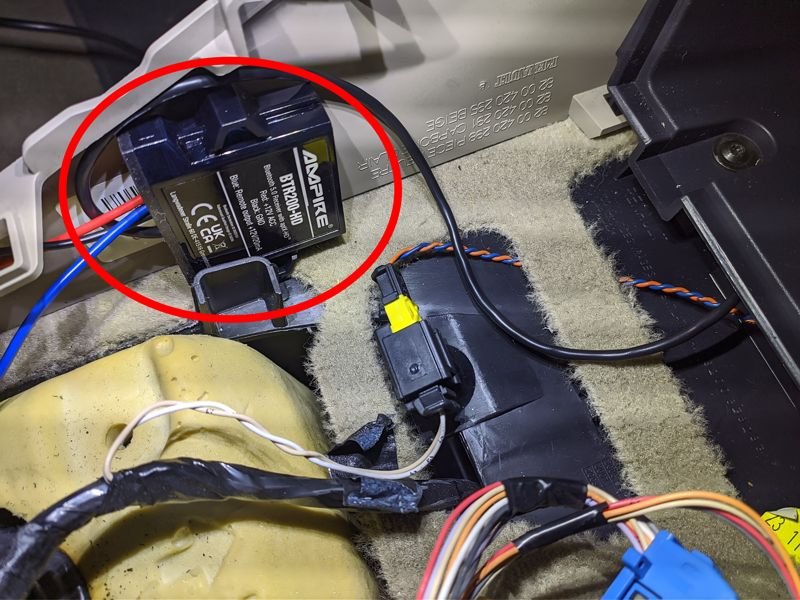

J'ai ramené ensuite le jack femelle dans la console centrale, dans laquelle j'ai installé un module bluetooth Ampire BTR200-HD qui a les caractéristiques suivantes:

- A2DP in highest EDR specification
- aptX(TM) HD, aptX(TM), aptX(TM) Low Latency, SBC and AAC audio codec from Qualcomm®.
- Frequency range: 18Hz-25kHz
- Encoding: Low Complexity Subband Codec (SBC)
- Bit rate: up to 384 kbps (48 kHz sampling)

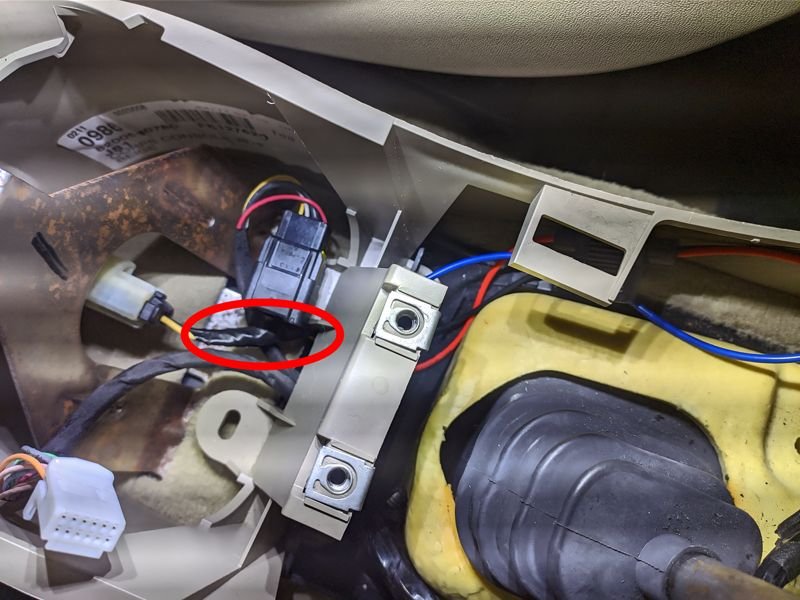

Je me suis repiqué sur la prise de l'allumge cigare passager:

et J'ai posé le boitier avec son scotch double-face ici:

Et voila !

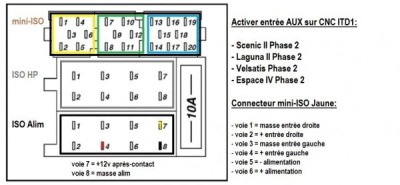

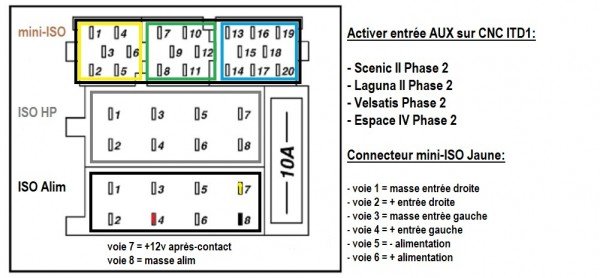

J'ai désormais une source supplémentaire "AUX" (qui n'existe pas tant que nous n'avons pas fait le branchement +12v et masse sur le connecteur ISO en position 5 et 6)
Le boitier se met directement en mode appairage au demarrage, aucun bouton ni voyant dessus, on peut donc le laisser enfermé dans la console centrale.

J'espère que ce dernier tuto vous a plu

[EAime]

Top !!!!

Bravo et Merci pour ceux que cela intéresse.
