éclairage coffre espace iv

espace 51 · Message non lu par **espace 51** » 29 mars 2012, 20:53

Bonjour,

Voici mon problème, la lampe du coffre ne s'allume pas quand j'ouvre le hayon, donc j'ai regarder l'ampoule (ok), arriver courant ok sur le + donc j'en déduit d'un problème de contacteur!!! mais ou est il ??

Si vous pouvez me dire ou il se trouve serait cool?

Merci a vous d'avance.

Marc

Outlander 68 · Message non lu par **Outlander 68** » 29 mars 2012, 21:02

Salut
Toutes les lampes ou juste une ?
(j'en compte 5 de mémoire)

espace 51 · Message non lu par **espace 51** » 29 mars 2012, 23:16

celle qui est sur cote gauche a l'arrière des sièges , a l'ouverture du hayon, les autre fonctionne très bien...donc je voudrais savoir ou est le contacteur, d'ailleurs je pense que les autres ne doivent pas s'allumer a cet ouverture qui doit être independante a mon avis..

denis54 · Message non lu par **denis54** » 29 mars 2012, 23:39

hello

tu as fais tout le tour du hayon avec la main? et aussi sur le contour du joint qui reçoit le hayon... il est forcément quelque part...

espace 51 · Message non lu par **espace 51** » 30 mars 2012, 12:56

Hello Denis54,

oui j'ai bien regarder mais je pense qu'il doit être avec la serrure car pour les portes on ne voit rien non plus, donc je vais voir pour démonter la garniture intérieur.
Je te remercie pour la réponse, des que je peut faire je dit ou cela en es.

Pour outlander 68 donc les autres éclairages ne s'allume pas a l'ouverture du hayon, mais tout fonctionne bien a l'ouverture d'une porte.

Marc

Message non lu par **Pilou29** » 31 mars 2012, 12:51

Sur le III et probablement le IV, pas de contacteur apparent

, géré par le boitier électronique dans le hayon

Message non lu par **pub2n** » 02 avr. 2012, 16:48

Pilou29 a écrit :Sur le III et probablement le IV, pas de contacteur apparent , géré par le boitier électronique dans le hayon

... et intégré à l'une des gaches du hayon
@+

espace 51 · Message non lu par **espace 51** » 02 avr. 2012, 18:27

Bonjour et merçi pour vos réponses

Donc je vient de regarder se problème, démonter toute la garniture, et même la serurre et rien vu

j'ai ouvert la serrure ou il y a le moteur j'ai fait fonctionner et je voit pas comment le contacte se fait? donc j'y regarderais plus tard.

Marc

marron glacé · Message non lu par **marron glacé** » 02 avr. 2012, 21:15

espace 51 a écrit :Bonjour,

Voici mon problème, la lampe du coffre ne s'allume pas quand j'ouvre le hayon, donc j'ai regarder l'ampoule (ok), arriver courant ok sur le + donc j'en déduit d'un problème de contacteur!!! mais ou est il ??

Si vous pouvez me dire ou il se trouve serait cool?

Merci a vous d'avance.

Marc

Bonsoir,
je ne comprends pas ton problème : tu as bien le courant qui arrive sur la lampe mais elle ne s'allume pas

?

espace 51 · Message non lu par **espace 51** » 02 avr. 2012, 22:44

hello,

en fait j'ai fait un essai si il avais du jus dont le fils + la lampe et avec un autre fil sur une masse sa fonctionne ,mais l'autre fils le - ne doit pas fait le contacte voila, donc je reverrais sa plus tard, sur la photo j'ai ouvert le capot et la il y a le moteur d'entraînement pour la fermeture et ouverture mais rien vu d'autre.
ps: pouvez vous me faire une photo de la serrure du coffre coté intérieur sans démontage bien sur, car il y a un petit système pour l'ouvrir de l'intérieur. merci.

Merci pour la réponse.
Marc

ps: sachant que l'éclairage du coffre pas trop important.

laurentb · Message non lu par **laurentb** » 12 oct. 2022, 11:12

Bonjour à tous,

je déterre ce sujet car j'ai remarqué que dans mon coffre, sur mon dernier espace de 2013, aucun des lampes ne s'allument à l'ouverture

Il y a une lampe à gauche au fond du coffre comme dans mon ancien espace 4, ouvert ou fermé, la lampe est éteinte. L'ampoule a été vérifiée, elle est ok.
Les deux autres lampes sont dans le panneau arrière du coffre, côté serrure à gauche et à droite, sous la lunette car cette version dispose de la lunette ouvrante indépendante du hayon. Là encore, ouverture/fermeture ne provoquent pas d'allumage/extinction.

A priori le souci doit venir de cet interrupteur dans la serrure, j'ai nettoyé depuis l'extérieur la serrure hier, mis une bon dose de wd40, cette dernière fonctionne, se verrouille/déverrouille bien en utilisant les deux boutons d'ouverture, soit hayon complet, soit lunette, mais pas de lumière...

Une idée ?

Si je change la serrure, est-ce que celle de l'espace 4 avec lunette ouvrable séparément est particulier à la serrure hayon simple ?

Merci,
Laurent

laurentb · Message non lu par **laurentb** » 20 oct. 2022, 10:13

Bonjour à tous,

quelques progrès mais toujours des interrogations.

Sur le hayon, j'ai constaté que la lampe droite de plaque était éteinte lors les feux sont allumés. Celle de gauche fonctionne. Après extraction et test des ampoules, le souci ne vient pas de l'ampoule.
Sur la prise de gauche, j'ai bien du 12v continu et la continuité (feux allumés), ni 12v, ni continuité à droite.
La prise de gauche comporte en 2 un fil noir, et 2 fil bleu clair en 1, celle de droite, 1 fil noir en 2 et 1 fil bleu en 1. D'après le schéma électrique de la RTA diesel 09/2002, le deuxième bleu de la prise de gauche va à la lampe de droite (faut que je vérifie la continuité) et le noir de la lampe de droite va sur une pièce dessinée en noir appelée EMG-1.

Si quelqu'un sait ce qu'est cette pièce emg-1.

Le noir de la lampe de gauche va aussi sur cette pièce, qui doit donc fonctionner puisque la lampe s'allume.

Je suppose que le noir de la lampe de droite ou le bleu entre les deux lampes est coupé...
Je suis obligé de démonter toute la garniture j'imagine, du coup, j'envisage aussi de voir cette histoire de serrures/lampes de coffre éteintes...

Des conseils ?

LeJeune6troeniste

Bonjour,

Sur le mien l'éclaireur de plaque gauche s'éteint si on claque le coffre, sinon toujours allumé (j'ai été suivi par un ami en voiture, même en prenant les ralentisseurs comme un porc, les irrégularités dans la route peu importe, il ne s'éteint que si le coffre est claqué). Pour le rallumer, un petit coup de poing au dessus

Pour la garniture, je n'ai jamais réussi à démonter la poignée intérieure et je ne sais que te conseiller pour y arriver. Sinon, les autres agrafes viennent facilement, même s'il y en a qui peuvent casser.

laurentb · Message non lu par **laurentb** » 23 oct. 2022, 12:41

Bonjour à tous,

des progrès, pour la lampe de plaque. Après vérification des continuités, je me suis aperçu qu'aucun câble n’était coupé, c'est simplement l'une des fiches de la prise qui se connecte au porte-lampe en plastique qui a du jeu et se déconnecte en claquant le coffre.

Pour solutionner le problème, j'ai retaillé en forme de pointe de crayon une mousse isolante dense que j'ai inséré dans chaque trou pour caler les connecteurs et éliminer le jeu. Une fois le bon fonctionnement vérifié, j'ai entouré la base du connecteur de scotch électrique de qualité et j'ai fini mon accrochage sur les deux fils qui ne se baladent plus, c'est démontable si besoin et surtout ça ne bouge plus, donc l'on peut claquer le coffre sans souci.

A priori, le tien a le même souci, il suffit de caler les brochages dans la prise grise.
Je continue mes investigations pour les 3 lampes du coffre. Je pense que je vais me procurer une serrure d'occaz avant de tout démonter, comme ça je pourrais tester de suite.

Lunette fermée, les deux lampes du hayon ont une continuité ok, celle du coffre n'a pas de continuité (testé coffre ouvert), je creuse la question...

Laurent

Message non lu par **Pilou29** » 23 oct. 2022, 14:11

Bien, mais la mousse isolante ne risque elle pas de cramer au contact des prises ?

laurentb · Message non lu par **laurentb** » 10 janv. 2023, 10:56

Bonjour,

pas facile à dire, ça fonctionne nickel depuis 3 mois, j'ai démonté à nouveau pour vérifier, c'est ok, la mousse ne touche pas la partie électrique, elle cale juste la gaine plastique du câble, du coup, le connecteur électrique ne bouge pas.

Pour les lampes de coffre, je cherche toujours...
Laurent

laurentb · Message non lu par **laurentb** » 11 janv. 2023, 21:05

Test aujourd'hui sur celle à gauche au fond du coffre,

test de continuité et résistance sur ampoule halogène : ok
test de continuité sur socket : ok
test de voltage : 0V avec le coffre ouvert

Il y a donc un interrupteur ouvert sur le circuit qui empêche le courant d'aller à la lampe. Le plafonnier 3 est bien allumé.
Je pense que les deux autres lampes avec la lunette sont victimes du même souci.

Avant de tout démonter avec une serrure, je vais essayer de trouver le schéma électrique de ces lampes et de la serrure de coffre. Si quelqu'un a les PDF, je suis preneur.
Merci,
Laurent

Aghumat · Message non lu par **Aghumat** » 20 juil. 2024, 11:48

Si cela peut t'aider, voici comment j'ai résolu un problème similaire

Problème : Mon coffre n'était pas bloqué. Il s'ouvrait et se fermait normalement
Mais ... lorsqu'il était ouvert, pas de voyant rouge au tableau de bord ET aucune des 3 lampes (2 latérales du hayon + celle dans le coffre coté gauche) ne s'allumait

Vu que le système ne détecte pas d'ouverture, il considère que le coffre est toujours fermé. Donc pas d'éclairage ni de voyant, lesquels sont activés quand le coffre est ouvert.

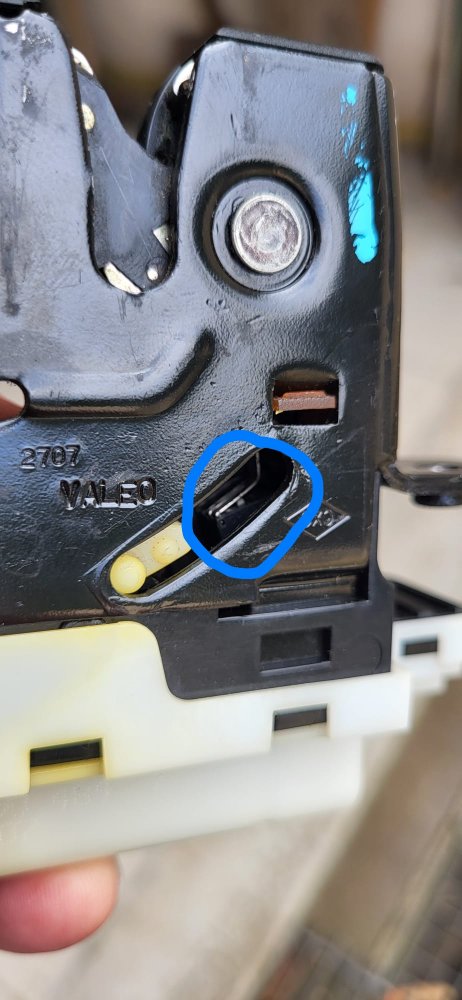

Le problème venait d'un micro contact à l'intérieur de la serrure.
Lorsque le coffre est fermé, une languette métallique vient appuyer dessus.
A l'inverse, l'ouverture du coffre libère la languette entrainant l'ouverture du micro contact, ce qui déclenche l'allumage des 3 lampes et le voyant rouge au TDB.
Ce micro contact restait en position fermée

Voilà, j'espère que cela pourra t'aider ...

Ps: Pas besoin de démonter la garniture de coffre. On peut accéder à la serrure en enlevant le cache plastique. J'ai mis 2 balles de tennis de chaque coté entre la carrosserie et la garniture pour dégager un petit espace suffisant pour accéder aux vis de fixation
