Non allumage lampe bas de porte ARD

Message non lu par Totor33 »

Bonjour,

Ça y est j'ai réussi à démonter les lampes de bas de porte.

Je remplace une à une les ampoules par des leds, super!!
J'arrive à l'ARD qui ne s'allume pas..... je change la lampe, idem, je mets une led idem (essai dans les deux sens).
Je constate que le tableau de bord ne signale rien....

Je cherche le contacteur de la porte.... surprise: rien !!!!!!!!!!!!!!!

Quelqu'un peut il "éclairer ma lanterne" et me dire comment cela fonctionne?

J'ai regardé le connecteur de la porte... rien d'anormal.. j'ai aussi passé du K2F sur le connecteur mais rien..

Comme j'ai le main libre, quand je passe la main derrière la poignée, la porte s'ouvre bien....

J'ai trouvé le tuto de Nagrrra...... mais les photos n'y sont plus... si tu les as encore quelque part... pense à moi!!! pardon, à nous!!!

Je sèche... ce qui est étonnant avec ce temps!!!
Totor33
--------------------------------
Simca 1501
Ford Escort 940.
Simca 1301 - 230 000 km
504 TI BVA
R18 GTD
R21 Nevada GTD - 243 000 km
Espace II Diesel 1994 - 342 530 km - 15-03-2011 CT Vierge! -

Espace III 2.2 DCI - 2001 - 450 142 km affichés au compteur (en réalité 160 000 km de moins (bug!!!)) - Moteur changé à 50 000 km).

Espace IV 2.0 150 cv BVA - 2008 - 242 000 Km ..... offert à ma fille pour Noël.....

Kangoo 1.9D Alizé - 2000 - 315 875 Km...... nouveau venu pour ma Fille.

Espace IV 2.0 -175 cv - BVA6 - 2014 - 98 020 Km

Haut
Avatar de l’utilisateur
Totor33
Fou (folle) du volant
Fou (folle) du volant
Messages : 4596
Inscription : 09 nov. 2006, 11:22
: : :
Modèle : [Espace III 2.2 DCI 130]
Finition : Privilège
Année : 2001
: : :
2ème modèle : [Espace IV 2.0 DCI 150 FAP BVA]
finition : Privilège
Année : 2008
: : :
3ème modèle : [Grand Espace IV 2.0 DCI 175 FAP BVA]
Finition : Intens
Année : 2014

Re: Non allumage lampe bas de porte ARD

Message non lu par Totor33 »

Un petit up?
Totor33
--------------------------------
Simca 1501
Ford Escort 940.
Simca 1301 - 230 000 km
504 TI BVA
R18 GTD
R21 Nevada GTD - 243 000 km
Espace II Diesel 1994 - 342 530 km - 15-03-2011 CT Vierge! -

Espace III 2.2 DCI - 2001 - 450 142 km affichés au compteur (en réalité 160 000 km de moins (bug!!!)) - Moteur changé à 50 000 km).

Espace IV 2.0 150 cv BVA - 2008 - 242 000 Km ..... offert à ma fille pour Noël.....

Kangoo 1.9D Alizé - 2000 - 315 875 Km...... nouveau venu pour ma Fille.

Espace IV 2.0 -175 cv - BVA6 - 2014 - 98 020 Km

Haut
Avatar de l’utilisateur
gege08
Fou (folle) du volant
Fou (folle) du volant
Messages : 2346
Inscription : 09 juil. 2017, 22:14
: : :
Modèle : [Grand Espace IV 2.0 DCI 150 FAP BVA]
Finition : Initiale
Année : 2008
: : :
: : :

Re: Non allumage lampe bas de porte ARD

Message non lu par gege08 »

il y a peut être un fil coupé dans le passage de porte
espace IV 2.0 dci 150
land rover discovery 1995 2.5 tdi
citroen évasion 2.1 td 1998, voiture de secours
peugeot 207 1.4i 2007, un monstre de puissance :mrgreen:
suzuki 1800 vzr 2008
Haut
Avatar de l’utilisateur
nagrrra
Fou (folle) du volant
Fou (folle) du volant
Messages : 1706
Inscription : 23 sept. 2009, 10:32
: : :
Modèle : [Espace IV 2.2 DCI BVA]
Finition : Privilège
Année : 2006
: : :
: : :
Localisation : Belfort (90) / Franche-Comté

Re: Non allumage lampe bas de porte ARD

Message non lu par nagrrra »

Salut Totor,
dans chaque mécanisme de portière, se trouve un contacteur qui informe l'UCH de son état (porte ouverte ou porte fermée). C'est ce contacteur qui commande alors les points lumineux (lumière intérieure et bas de porte) ainsi que la représentation sur l'afficheur du tableau de bord.

Voici la platine avec le contacteur en question. Il faut ouvrir le bloc serrure afin d'y avoir accès.
Voici la platine avec le contacteur en question. Il faut ouvrir le bloc serrure afin d'y avoir accès.

La conception du mécanisme comporte un défaut : le contacteur est actionné par le déplacement d'une partie oblique provoquant le déplacement "mal dirigé" du bouton de contact. A la longue, une usure apparaît ainsi qu'un mauvais fonctionnement.


J'ai résolu le problème en remplaçant ce contacteur par un modèle muni d'un levier métallique (et étanche comme à l'origine). Le levier se règle facilement et assure le déplacement rectiligne du bouton de commande.

Le contacteur d'origine est maintenu en place dans une cavité en plastique puis ses contacts sont noyés dans une résine. En perçant la platine, on parvient à fixer à l'aide de deux vis le contacteur taraudé (M3). Les pistes métalliques noyées dans la platine se retrouvent facilement afin d'être soudées aux contacts correspondants.

C'est un peu de travail (plaisant à réaliser) pour retrouver toutes les fonctions de ton véhicule. Tu peux aussi racheter un nouveau mécanisme mais c'est moins drôle (voire pas du tout si c'est de l'occasion avec un contacteur dans le même état).
Espace 4 Phase 2 Privilège de juin 2006 2.2 Dci 150 Cv / Boite auto / Aucun problème
Haut
Avatar de l’utilisateur
Totor33
Fou (folle) du volant
Fou (folle) du volant
Messages : 4596
Inscription : 09 nov. 2006, 11:22
: : :
Modèle : [Espace III 2.2 DCI 130]
Finition : Privilège
Année : 2001
: : :
2ème modèle : [Espace IV 2.0 DCI 150 FAP BVA]
finition : Privilège
Année : 2008
: : :
3ème modèle : [Grand Espace IV 2.0 DCI 175 FAP BVA]
Finition : Intens
Année : 2014

Re: Non allumage lampe bas de porte ARD

Message non lu par Totor33 »

Bonsoir,

Merci Nagraa pour les photos... à tout hasard, aurais tu les références du contacteur et où tu les a trouvés, j'en approvisionnerai plusieurs par mesures de sécurité: 4 portes par Espace 4, 2 Espaces 4.....
Totor33
--------------------------------
Simca 1501
Ford Escort 940.
Simca 1301 - 230 000 km
504 TI BVA
R18 GTD
R21 Nevada GTD - 243 000 km
Espace II Diesel 1994 - 342 530 km - 15-03-2011 CT Vierge! -

Espace III 2.2 DCI - 2001 - 450 142 km affichés au compteur (en réalité 160 000 km de moins (bug!!!)) - Moteur changé à 50 000 km).

Espace IV 2.0 150 cv BVA - 2008 - 242 000 Km ..... offert à ma fille pour Noël.....

Kangoo 1.9D Alizé - 2000 - 315 875 Km...... nouveau venu pour ma Fille.

Espace IV 2.0 -175 cv - BVA6 - 2014 - 98 020 Km

Haut
Avatar de l’utilisateur
gege08
Fou (folle) du volant
Fou (folle) du volant
Messages : 2346
Inscription : 09 juil. 2017, 22:14
: : :
Modèle : [Grand Espace IV 2.0 DCI 150 FAP BVA]
Finition : Initiale
Année : 2008
: : :
: : :

Re: Non allumage lampe bas de porte ARD

Message non lu par gege08 »

le petit contacteur que je vois sur la photo se trouve assez facilement dans les magasins d'électronique, tu as conrad, ou go_tronic (dans les Ardennes celui là).
il faut juste savoir la position nc et no et la position du point commun
Dernière modification par gege08 le 09 févr. 2021, 13:01, modifié 1 fois.
espace IV 2.0 dci 150
land rover discovery 1995 2.5 tdi
citroen évasion 2.1 td 1998, voiture de secours
peugeot 207 1.4i 2007, un monstre de puissance :mrgreen:
suzuki 1800 vzr 2008
Haut
Avatar de l’utilisateur
Totor33
Fou (folle) du volant
Fou (folle) du volant
Messages : 4596
Inscription : 09 nov. 2006, 11:22
: : :
Modèle : [Espace III 2.2 DCI 130]
Finition : Privilège
Année : 2001
: : :
2ème modèle : [Espace IV 2.0 DCI 150 FAP BVA]
finition : Privilège
Année : 2008
: : :
3ème modèle : [Grand Espace IV 2.0 DCI 175 FAP BVA]
Finition : Intens
Année : 2014

Re: Non allumage lampe bas de porte ARD

Message non lu par Totor33 »

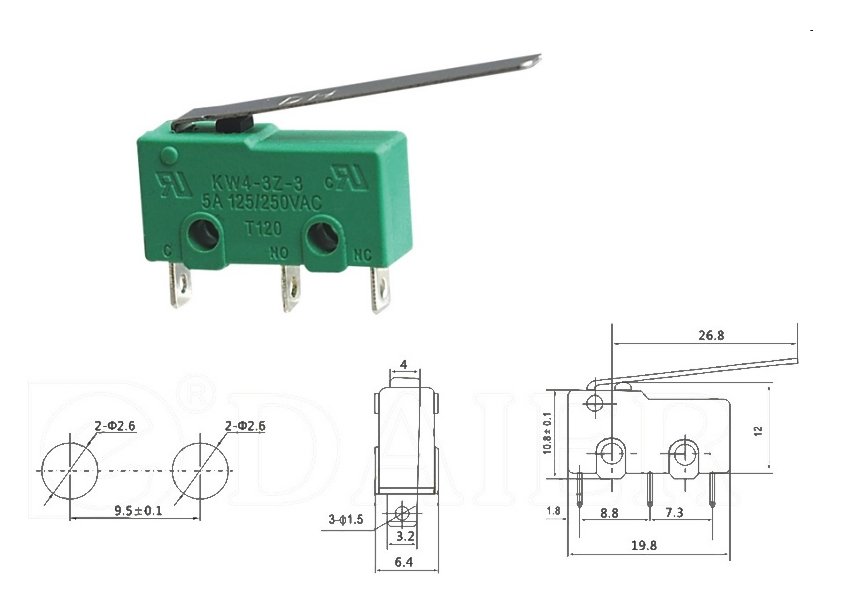

Bonjour Gégé.... je me doute mais pour avoir regardé il y a une multitude de modèles.....

Celui ci a-t-il les bonnes dimensions?
Micro switch.jpg
Totor33
--------------------------------
Simca 1501
Ford Escort 940.
Simca 1301 - 230 000 km
504 TI BVA
R18 GTD
R21 Nevada GTD - 243 000 km
Espace II Diesel 1994 - 342 530 km - 15-03-2011 CT Vierge! -

Espace III 2.2 DCI - 2001 - 450 142 km affichés au compteur (en réalité 160 000 km de moins (bug!!!)) - Moteur changé à 50 000 km).

Espace IV 2.0 150 cv BVA - 2008 - 242 000 Km ..... offert à ma fille pour Noël.....

Kangoo 1.9D Alizé - 2000 - 315 875 Km...... nouveau venu pour ma Fille.

Espace IV 2.0 -175 cv - BVA6 - 2014 - 98 020 Km

Haut
Avatar de l’utilisateur
olivierd
Fou (folle) du volant
Fou (folle) du volant
Messages : 1235
Inscription : 16 oct. 2005, 23:44
: : :
Modèle : [N'a plus d'Espace]
Finition : RXE
Année : 1998
: : :
2ème modèle : [N'a plus d'Espace]
finition : Initiale
Année : 1998
: : :
3ème modèle : [Espace IV 2.0 T 170 BVM]
Finition : Alyum Plus
Année : 2006
Localisation : 78 Nord
Contact :
Contacter olivierd

Re: Non allumage lampe bas de porte ARD

Message non lu par olivierd »

Bonjour

on en trouve dans tous les micro ondes...
olivier
[Actuel] Espace 4 court 2.0 T allyum + (moteur F4R Turbo), 2006 234000km ; 243 424 Juin 2022 ; 289 520 nov 2024
Grand espace 3 98 JE0EL 2.2 DT G8T716 anthracite non multiplexé, équipé Initiale
Grand espace 3 98 JE0HL vert tilleul 2.2 DT G8T 714
206 2ARHYU, Toutes pièces Renault 1.9D F8Q730 Clio 1.2 de 94 disponibles.
Golf 1 cabriolet de 82 en projet de remise en route. moteur 1500 JB.
Historique : Fiat polski 125, GS break, Ariane 4, DS 23 break, R25 GTX, Mercédes 200D type 123, XM, R11, R21, Espace 1, puis III, 206, puis III, et enfin 4

merci
Haut
Avatar de l’utilisateur
nagrrra
Fou (folle) du volant
Fou (folle) du volant
Messages : 1706
Inscription : 23 sept. 2009, 10:32
: : :
Modèle : [Espace IV 2.2 DCI BVA]
Finition : Privilège
Année : 2006
: : :
: : :
Localisation : Belfort (90) / Franche-Comté

Re: Non allumage lampe bas de porte ARD

Message non lu par nagrrra »

Totor33 a écrit : ↑09 févr. 2021, 08:55 Bonjour Gégé.... je me doute mais pour avoir regardé il y a une multitude de modèles.....

Celui ci a-t-il les bonnes dimensions?

Micro switch.jpg
Oui, cette taille de contacteur peut convenir mais le modèle d'origine est étanche à l'eau (à préférer en cas de remplacement pour ne prendre aucun risque).
En revanche, ceux que l'on trouve dans les fours micro-onde sont trop gros, il faut choisir une taille plus petite (mais l'idée était bonne).
Espace 4 Phase 2 Privilège de juin 2006 2.2 Dci 150 Cv / Boite auto / Aucun problème
Haut
LeMessie
Passager(ère)
Passager(ère)
Messages : 11
Inscription : 06 sept. 2021, 18:36
: : :
Modèle : [Grand Espace IV 2.0 DCI 175 FAP BVA]
Finition : Initiale
Année : 2008
: : :
: : :

Re: Non allumage lampe bas de porte ARD

Message non lu par LeMessie »

Salut,
ma question est certainement stupide mais y a t'il une photo quelque part pour savoir ou mettre un levier pour le démontage des lampes de bas de porte (Totor: j'ai bien aimé la première phrase du debut du fil
"Ça y est j'ai réussi à démonter les lampes de bas de porte."
mais si je peux éviter cette épreuve initiatique qui se soldera certainement par la transformation façon puzzle d'un des caches ...)
Haut
Avatar de l’utilisateur
LeJeune6troeniste
Fou (folle) du volant
Fou (folle) du volant
Messages : 2537
Inscription : 01 juil. 2019, 18:39
: : :
Modèle : [Espace IV 2.0 T 165 BVM]
Finition : Privilège
Année : 2004
: : :
: : :

Re: Non allumage lampe bas de porte ARD

Message non lu par LeJeune6troeniste »

Bonjour,

On peut démonter les lampes de bas de portes en plaçant un tournevis plat à droite ou à gauche du catadioptre. En faisant levier délicatement ça vient tout seul.
Espace IV 2.0T Privilège BVM de 04/2004 8) Bleu Orage, 248 878 km, dans la famille depuis 06/2014 et 87 898
:arrow: CT OK jusqu'en 03/2027 ! :D :D
Espace IV 2.0T Alyum Plus BVM de 01/2007 Noir Nacré, qui a servi de 07/19 à 11/21 sur 18 108 km, vendu
VW Golf III 1,8 Syncro de 10/1995 8), 293 989 km
Jaguar XJ40 3,6 BVA Sovereign de 02/1989 8), 92 607 km au total et ce depuis 2001 :cry: Soucis d'étincelle a priori trouvé, réfection du système d'alimentation en carburant en cours
Haut
LeMessie
Passager(ère)
Passager(ère)
Messages : 11
Inscription : 06 sept. 2021, 18:36
: : :
Modèle : [Grand Espace IV 2.0 DCI 175 FAP BVA]
Finition : Initiale
Année : 2008
: : :
: : :

Re: Non allumage lampe bas de porte ARD

Message non lu par LeMessie »

merci je vais tester ca (parce que le premier que j'ai regardé est "d'origine" cassé en place) et je me demandais pour le tournevis si approche nord sud ou est ouest ...
Haut
Avatar de l’utilisateur
LeJeune6troeniste
Fou (folle) du volant
Fou (folle) du volant
Messages : 2537
Inscription : 01 juil. 2019, 18:39
: : :
Modèle : [Espace IV 2.0 T 165 BVM]
Finition : Privilège
Année : 2004
: : :
: : :

Re: Non allumage lampe bas de porte ARD

Message non lu par LeJeune6troeniste »

Bonjour,
Comme ça mais avec un tournevis plus petit
Comme ça mais avec un tournevis plus petit
Espace IV 2.0T Privilège BVM de 04/2004 8) Bleu Orage, 248 878 km, dans la famille depuis 06/2014 et 87 898
:arrow: CT OK jusqu'en 03/2027 ! :D :D
Espace IV 2.0T Alyum Plus BVM de 01/2007 Noir Nacré, qui a servi de 07/19 à 11/21 sur 18 108 km, vendu
VW Golf III 1,8 Syncro de 10/1995 8), 293 989 km
Jaguar XJ40 3,6 BVA Sovereign de 02/1989 8), 92 607 km au total et ce depuis 2001 :cry: Soucis d'étincelle a priori trouvé, réfection du système d'alimentation en carburant en cours
