Localisation sonde de température d'eau, moteur V6 PRV

Message non lu par EAime »

Bonjour,

Moteur Z7X-775.

J'ai depuis l'été dernier, un souci de température d'eau, surtout lorsque la température extérieure dépasse les 30°, et circulation urbaine ou embouteillage.

Les barres montent à 4, puis, d'un coup, à 10 ! :shock: , avec allumage des voyants ad-hoc et signal sonore.
1ère fois, vérification des niveaux, tout est bon, ça ne bouillonne pas dans le vase d'expansion. Après.... Bof, je verrai cela quand j'aurais le temps.

Une fois revenu en circulation routière, après 5-6km, retour à la normale, à 4 graduations.
Autoroute à 150-160, ça ne chauffe pas plus. Testé en début de mois, par 37°dehors, et un bitume bouillant.

En dessous de 30°, et l'hiver, R.A.S.. Ca descend même à 2 barres l'hiver, par 10°à l'extérieur.

A penser que la sonde de température est H.S., il n'y a qu'un pas, donc achat.
Je viens de vite regarder sous le capot, mais j'ai pas vraiment trouvé cette sonde, contrairement au "2", où elle est carrément sous le nez !

Sur les MR, pas plus d'info, ou alors, je suis miraud ! :lol: :lol: :lol:

Bref, si vous avez une indication....

Un mot : MERCI !!!! :D
Renault Vel Satis Ph2 3.5L V6 Initiale 2006 - Gris Platine - 266 000km :D
Renault Espace "3" RXT 3.0 V6 PRV 1998 - Gris Titane - 157 000km
Renault Espace "1" TXE 1989 - Bleu Mandchourie - 245 000km - Offerte Téléthon 2019 :D
Renault Espace "2" 2.8L V6 RXE - 1991 - Gris Rafale - 216 000km C.G. Collection 12/2021 :D
Renault Espace "2" 2.1Dtv - 1997 - Bleu Impérial - 124 000km :D
Renault Espace "4" 2.0T / 170CV Initiale 2005 - Gris Platine - 214 000km
:twisted:
Toyota Yaris 1.5 Hybride Lounge - 2011 - Pack VIP - 106 000km. J'adore ! :D
BMW R850 RT - 2003 - Bleu Biarritz - 128 000km. Du bonheur ! :D

****Je ne réponds pas aux questions techniques envoyées par MP****

_______________________________________


"Ah ! Quand elles ont la tête comme ça, rentrée dans les épaules, c'est qu'elles sont pas contentes !" (Coluche)
Avatar du membre
Sigma
Fou (folle) du volant
Fou (folle) du volant
Messages : 1546
Enregistré le : 11 août 2022, 19:21
: : :
Modèle : [Espace II 2.1 TD]
Finition : Base
Année : 1994
: : :
: : :
Localisation : en dérapage

Re: Localisation sonde de température d'eau, moteur V6 PRV

Message non lu par Sigma »

Salut Eric

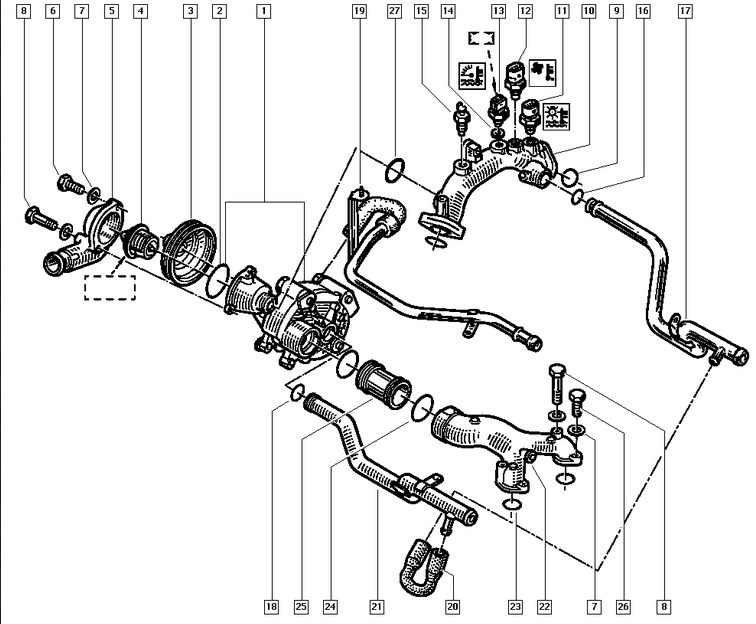

se pourrait-il que cette sonde soit l'une des 3 sur ce dessins en haut à droite?
Capture d’écran_2025-08-23_20-40-35.png
Si c'est le cas, tu auras la ref ici:
https://www.catcar.info/renault/?lang=e ... 9pZD09MTFB

:wink:
Renault Espace II RN J8S 1994 290000Km (le Sapin de noël), CG véhicule collection depuis le 09/2024 :mrgreen:
Peugeot 306 Berline "Symbio" 1.9D XUD9 1997 258000Km (Farce à la Rouille)
Avatar du membre
EAime
Fou (folle) du volant
Fou (folle) du volant
Messages : 20137
Enregistré le : 14 mars 2008, 14:07
: : :
Modèle : [N'a plus d'Espace]
Finition : TXE
Année : 1989
: : :
2ème modèle : [N'a plus d'Espace]
finition : RXE
Année : 1991
: : :
3ème modèle : [Espace III V6]
Finition : RXT
Année : 1998
Localisation : La Rochelle

Re: Localisation sonde de température d'eau, moteur V6 PRV

Message non lu par EAime »

Merci Régis !

Il faut juste que j'arrive à la localiser ! :mrgreen:
Renault Vel Satis Ph2 3.5L V6 Initiale 2006 - Gris Platine - 266 000km :D
Renault Espace "3" RXT 3.0 V6 PRV 1998 - Gris Titane - 157 000km
Renault Espace "1" TXE 1989 - Bleu Mandchourie - 245 000km - Offerte Téléthon 2019 :D
Renault Espace "2" 2.8L V6 RXE - 1991 - Gris Rafale - 216 000km C.G. Collection 12/2021 :D
Renault Espace "2" 2.1Dtv - 1997 - Bleu Impérial - 124 000km :D
Renault Espace "4" 2.0T / 170CV Initiale 2005 - Gris Platine - 214 000km
:twisted:
Toyota Yaris 1.5 Hybride Lounge - 2011 - Pack VIP - 106 000km. J'adore ! :D
BMW R850 RT - 2003 - Bleu Biarritz - 128 000km. Du bonheur ! :D

****Je ne réponds pas aux questions techniques envoyées par MP****

_______________________________________


"Ah ! Quand elles ont la tête comme ça, rentrée dans les épaules, c'est qu'elles sont pas contentes !" (Coluche)
Avatar du membre
Sigma
Fou (folle) du volant
Fou (folle) du volant
Messages : 1546
Enregistré le : 11 août 2022, 19:21
: : :
Modèle : [Espace II 2.1 TD]
Finition : Base
Année : 1994
: : :
: : :
Localisation : en dérapage

Re: Localisation sonde de température d'eau, moteur V6 PRV

Message non lu par Sigma »

Salut Eric
dans la doc du V6 on voit ça:
Capture d’écran_2025-08-24_12-42-29.png
On dirait que le tuyau avec les sondes est au dessous du point 3, donc côté distri.

Plus d'infos ici:
http://boursinp.free.fr/res/moteurz.pdf
Renault Espace II RN J8S 1994 290000Km (le Sapin de noël), CG véhicule collection depuis le 09/2024 :mrgreen:
Peugeot 306 Berline "Symbio" 1.9D XUD9 1997 258000Km (Farce à la Rouille)
Avatar du membre
Sigma
Fou (folle) du volant
Fou (folle) du volant
Messages : 1546
Enregistré le : 11 août 2022, 19:21
: : :
Modèle : [Espace II 2.1 TD]
Finition : Base
Année : 1994
: : :
: : :
Localisation : en dérapage

Re: Localisation sonde de température d'eau, moteur V6 PRV

Message non lu par Sigma »

Sinon j'ai un doute...
sur les Alpines apparemment y a un autre montage, mais je ne suis pas spécialiste du V6 (donc est-ce le même que dans les Espaces ?).

J'ai glané deux images, petites car il faut être enregistré chez les Alpinistes pour les voir en gros...
m'enfin en zoomant on y voit les sondes sur les côtés du moteur.
Capture d’écran_2025-08-24_13-16-00.png
Capture d’écran_2025-08-24_13-18-18.png
Renault Espace II RN J8S 1994 290000Km (le Sapin de noël), CG véhicule collection depuis le 09/2024 :mrgreen:
Peugeot 306 Berline "Symbio" 1.9D XUD9 1997 258000Km (Farce à la Rouille)
Avatar du membre
PeteTheCoyote
Fou (folle) du volant
Fou (folle) du volant
Messages : 4368
Enregistré le : 18 déc. 2011, 16:46
: : :
Modèle : [Espace III V6-24]
Finition : Initiale
Année : 2002
: : :
2ème modèle : [Grand Espace III 2.0 16V BVM]
finition : Privilège
Année : 2002
: : :
3ème modèle : [Autre]
Finition : [Autre]
Année : 2014
Localisation : Rennes

Re: Localisation sonde de température d'eau, moteur V6 PRV

Message non lu par PeteTheCoyote »

Bonjour Régis,

Sur le lien que tu nous as mis, il est question d'Avantime aussi et le V6 PRV n'y a jamais été installé : ne serait-ce donc pas pour le L7X plutôt ?

A+
Pete
Espace III 2,0L 16s finition Privilège de 12/2000 avec 181 000 km parti en fumée le 2/02/20 à 288 000 km :(
Espace III 3,0L V6 24s BVA finition Initiale de 06/2002 avec 138 600 km (caprice de cinquantenaire :P ), 142 300, 149 500, 155 000, 160 000 , 166 500, 175 000, 183 600, 189 300, 191 500 et CT repassé avec succès, 194 100 km
Grand Espace III 2,0L 16s finition Privilège de 02/2002 avec 230 000 à 250 500 km parti chez Georges
Clio IV GT de 2014, 1,2l turbo 120ch BVA, palettes au volant et châssis Renault Sport avec 102 000 km :D

Bref, que des voitures essence 8)

Devenir membre du Passion-Espace-Club ? C'est facile et ça ne coûte que 15 euros : Je participe à la vie du forum
Avatar du membre
Sigma
Fou (folle) du volant
Fou (folle) du volant
Messages : 1546
Enregistré le : 11 août 2022, 19:21
: : :
Modèle : [Espace II 2.1 TD]
Finition : Base
Année : 1994
: : :
: : :
Localisation : en dérapage

Re: Localisation sonde de température d'eau, moteur V6 PRV

Message non lu par Sigma »

Salut Pete
ben pour les Alpines j'ai un doute c'est sûr...
Mais vu où sont plantées les sondes c'est cohérent avec la difficulté de les localiser d'un "coup d'oeil".

Le message d'avant, avec le lien catcar c'est pour un Espace III avec un Z7X, JEOD.
Le lien du site du gourou des moteurs Philippe Boursin me semble ok tout de même, pour les moteurs Z donc.
Là je pense moins me gourrer...

C'est pas trop mon truc les E3, et encore moins les V6...
J'espère ne pas dire trop de bêtises tout de même.

J'ai essayé de trouver des photos de ces moteurs pour essayer d'y voir ce tuyau qui semble raccorder les deux culasses en sortie de pompe à eau...
Mais sur le peu d'images que j'ai vu, on n'y voit que dalle.

J'espère que Eric arrivra à localiser cette fichue sonde, elle est bien quelque part tout de même!
Renault Espace II RN J8S 1994 290000Km (le Sapin de noël), CG véhicule collection depuis le 09/2024 :mrgreen:
Peugeot 306 Berline "Symbio" 1.9D XUD9 1997 258000Km (Farce à la Rouille)
Avatar du membre
EAime
Fou (folle) du volant
Fou (folle) du volant
Messages : 20137
Enregistré le : 14 mars 2008, 14:07
: : :
Modèle : [N'a plus d'Espace]
Finition : TXE
Année : 1989
: : :
2ème modèle : [N'a plus d'Espace]
finition : RXE
Année : 1991
: : :
3ème modèle : [Espace III V6]
Finition : RXT
Année : 1998
Localisation : La Rochelle

Re: Localisation sonde de température d'eau, moteur V6 PRV

Message non lu par EAime »

Bonsoir à tous !

Je vais m'y pencher sous peu !

Comme au niveau refroidissement, plus rien n'est d'origine au niveau radiateur et durites :( , je vais devoir investiguer et démonter pas mal de choses..

A suivre ! :D
Renault Vel Satis Ph2 3.5L V6 Initiale 2006 - Gris Platine - 266 000km :D
Renault Espace "3" RXT 3.0 V6 PRV 1998 - Gris Titane - 157 000km
Renault Espace "1" TXE 1989 - Bleu Mandchourie - 245 000km - Offerte Téléthon 2019 :D
Renault Espace "2" 2.8L V6 RXE - 1991 - Gris Rafale - 216 000km C.G. Collection 12/2021 :D
Renault Espace "2" 2.1Dtv - 1997 - Bleu Impérial - 124 000km :D
Renault Espace "4" 2.0T / 170CV Initiale 2005 - Gris Platine - 214 000km
:twisted:
Toyota Yaris 1.5 Hybride Lounge - 2011 - Pack VIP - 106 000km. J'adore ! :D
BMW R850 RT - 2003 - Bleu Biarritz - 128 000km. Du bonheur ! :D

****Je ne réponds pas aux questions techniques envoyées par MP****

_______________________________________


"Ah ! Quand elles ont la tête comme ça, rentrée dans les épaules, c'est qu'elles sont pas contentes !" (Coluche)
Avatar du membre
troublouse
Fou (folle) du volant
Fou (folle) du volant
Messages : 1773
Enregistré le : 03 nov. 2013, 15:37
: : :
Modèle : [Espace I 2.0 carburateur]
Finition : TSE
Année : 1985
: : :
2ème modèle : [Espace I 2.0 injection]
finition : Connoly
Année : 1990
: : :
3ème modèle : [Espace I Quadra]
Finition : TXE injection
Année : 1989
Localisation : Tours

Re: Localisation sonde de température d'eau, moteur V6 PRV

Message non lu par troublouse »

Salut ,
Je regarde cela sur mes 2 espace 3 prv....dès que je rentre sur Tours.
Actuellement je suis en V6 prv mais avec espace 2...
A+ Yves
ESPACE 1 Phase 1 2000 TSE T005741 Gris Titane de 1985 306 000 km
ESPACE 1 Phase 1 2000 GTS T001652 Gris Titane de 1985 216 000 Km ( donneur d'organes )
ESPACE 1 Phase 2 2000 GTS T050343 Ambulance SANICAR de 1990 234 000 Km
ESPACE 1 Phase 2 2.0i TXE Quadra T008896 Bleu Sidéral de 1989 452 840 Km
ESPACE 1 Phase 2 2.0i Connolly T013161 Gris Pluton de 1990 408 500 Km
ESPACE 1 Phase 2 2.0i Connolly T012899 Gris Pluton de 1991 425 000 Km
ESPACE 2 V6 PRV GPL Grand Ecran T021606 Vert Illusion de 1995 338864
ESPACE 3 V6 24 Privilège T013671 Gris Titane métallisé de 2002 140 000 Km
ESPACE 3 V6 PRV 12 GPL Lagardère T004134 Brun Toscane de 1998 19000 Km
AVANTIME V6 Privilège PE2 volcan BVA T003587 Gris Acier de 2002 245 000 Km
BMW R1100RT
Avatar du membre
Sigma
Fou (folle) du volant
Fou (folle) du volant
Messages : 1546
Enregistré le : 11 août 2022, 19:21
: : :
Modèle : [Espace II 2.1 TD]
Finition : Base
Année : 1994
: : :
: : :
Localisation : en dérapage

Re: Localisation sonde de température d'eau, moteur V6 PRV

Message non lu par Sigma »

PeteTheCoyote a écrit : 24 août 2025, 18:19 ne serait-ce donc pas pour le L7X plutôt ?
Salut Pete
je viens de vérifier, voilà le montage donné pour le L7X
https://www.catcar.info/renault/?lang=e ... 9pZD09MTFB

Du coup là ça ressemble pas mal au montage sur le Z, mais ce tuyau à sondes semble être côté volant moteur.
Sacré bazar avec ces deux culasses :lol:
Renault Espace II RN J8S 1994 290000Km (le Sapin de noël), CG véhicule collection depuis le 09/2024 :mrgreen:
Peugeot 306 Berline "Symbio" 1.9D XUD9 1997 258000Km (Farce à la Rouille)
Avatar du membre
troublouse
Fou (folle) du volant
Fou (folle) du volant
Messages : 1773
Enregistré le : 03 nov. 2013, 15:37
: : :
Modèle : [Espace I 2.0 carburateur]
Finition : TSE
Année : 1985
: : :
2ème modèle : [Espace I 2.0 injection]
finition : Connoly
Année : 1990
: : :
3ème modèle : [Espace I Quadra]
Finition : TXE injection
Année : 1989
Localisation : Tours

Re: Localisation sonde de température d'eau, moteur V6 PRV

Message non lu par troublouse »

Sigma a écrit : 25 août 2025, 13:37
PeteTheCoyote a écrit : 24 août 2025, 18:19 ne serait-ce donc pas pour le L7X plutôt ?
Salut Pete
je viens de vérifier, voilà le montage donné pour le L7X
https://www.catcar.info/renault/?lang=e ... 9pZD09MTFB

Du coup là ça ressemble pas mal au montage sur le Z, mais ce tuyau à sondes semble être côté volant moteur.
Sacré bazar avec ces deux culasses :lol:
De plus la sonde de temperature n'est pas au même endroit sur le L7X de l'Avantime et le L7X de l'espace 3 ...
ESPACE 1 Phase 1 2000 TSE T005741 Gris Titane de 1985 306 000 km
ESPACE 1 Phase 1 2000 GTS T001652 Gris Titane de 1985 216 000 Km ( donneur d'organes )
ESPACE 1 Phase 2 2000 GTS T050343 Ambulance SANICAR de 1990 234 000 Km
ESPACE 1 Phase 2 2.0i TXE Quadra T008896 Bleu Sidéral de 1989 452 840 Km
ESPACE 1 Phase 2 2.0i Connolly T013161 Gris Pluton de 1990 408 500 Km
ESPACE 1 Phase 2 2.0i Connolly T012899 Gris Pluton de 1991 425 000 Km
ESPACE 2 V6 PRV GPL Grand Ecran T021606 Vert Illusion de 1995 338864
ESPACE 3 V6 24 Privilège T013671 Gris Titane métallisé de 2002 140 000 Km
ESPACE 3 V6 PRV 12 GPL Lagardère T004134 Brun Toscane de 1998 19000 Km
AVANTIME V6 Privilège PE2 volcan BVA T003587 Gris Acier de 2002 245 000 Km
BMW R1100RT
Avatar du membre
PeteTheCoyote
Fou (folle) du volant
Fou (folle) du volant
Messages : 4368
Enregistré le : 18 déc. 2011, 16:46
: : :
Modèle : [Espace III V6-24]
Finition : Initiale
Année : 2002
: : :
2ème modèle : [Grand Espace III 2.0 16V BVM]
finition : Privilège
Année : 2002
: : :
3ème modèle : [Autre]
Finition : [Autre]
Année : 2014
Localisation : Rennes

Re: Localisation sonde de température d'eau, moteur V6 PRV

Message non lu par PeteTheCoyote »

Sigma a écrit : 25 août 2025, 13:37
PeteTheCoyote a écrit : 24 août 2025, 18:19 ne serait-ce donc pas pour le L7X plutôt ?
Salut Pete
je viens de vérifier, voilà le montage donné pour le L7X
https://www.catcar.info/renault/?lang=e ... 9pZD09MTFB

Du coup là ça ressemble pas mal au montage sur le Z, mais ce tuyau à sondes semble être côté volant moteur.
Sacré bazar avec ces deux culasses :lol:
Merci Régis !
Espace III 2,0L 16s finition Privilège de 12/2000 avec 181 000 km parti en fumée le 2/02/20 à 288 000 km :(
Espace III 3,0L V6 24s BVA finition Initiale de 06/2002 avec 138 600 km (caprice de cinquantenaire :P ), 142 300, 149 500, 155 000, 160 000 , 166 500, 175 000, 183 600, 189 300, 191 500 et CT repassé avec succès, 194 100 km
Grand Espace III 2,0L 16s finition Privilège de 02/2002 avec 230 000 à 250 500 km parti chez Georges
Clio IV GT de 2014, 1,2l turbo 120ch BVA, palettes au volant et châssis Renault Sport avec 102 000 km :D

Bref, que des voitures essence 8)

Devenir membre du Passion-Espace-Club ? C'est facile et ça ne coûte que 15 euros : Je participe à la vie du forum
fkp 94
Fou (folle) du volant
Fou (folle) du volant
Messages : 2136
Enregistré le : 22 mai 2016, 15:55
: : :
Modèle : [Grand Espace IV V6 3.5]
Finition : Initiale
Année : 2004
: : :
2ème modèle : [Grand Espace III V6-24]
finition : Initiale
Année : 2001
: : :
Localisation : sud essonne

Re: Localisation sonde de température d'eau, moteur V6 PRV

Message non lu par fkp 94 »

la sonde est sur le dessus coté gauche quand tu es en face du moteur. mais pas accessible en direct, c'est sous une plaque a coté du support en alu.tu as une sonde pour le tableau de bord et une pour le calculateur moteur.

j'essaye de te faire une photo cet aprem et je te la sms. ca sera sur safrane mais c'est la meme chose.
Répondre
