Problème de lecture valise / Can clip / prise OBD

nikonblaze · Message non lu par **nikonblaze** » 01 avr. 2021, 19:24

Bonjour,
J'espère ne pas ouvrir un énieme topic sur le sujet sinon merci de me donner le lien svp

C'est mon premier topic ici.
J'ai un Grand espace 3 initial V6 de 2001 qui a plein de problèmes dont des soucis électronique/sonde.
Aucun garage n'arrivent à lire la valise du coup j'ai acheté un Can clip chinois qui marche bien, j'arrive à lire la valise d'une twingo mais je n'arrive toujours pas à me connecter à mon espace. Le lecteur est bien alimenté le ISO et CAN ont bien leur led verte, la sonde est bien reconnue... mais dès l'identification du véhicule ça veut pas et aucun test de calculateur possible. Comme si la voiture n'était pas connectée.
On m'a dit que mon calculateur pouvait étre mort mais bon je sais pas ce que ça veut dire. S'il est mort la voiture n'est pas censé fonctionner si ?!
On m'a conseillé de vérifier le cablage, à l'omhmétre etc mais bon si quelqu''un a une autre idée ça serait sympa
Merci pour l'aide

SAHRO · Message non lu par **SAHRO** » 01 avr. 2021, 19:33

Salut
Tu a essayer de rentrer le VF a la main ?

grostoto · Message non lu par **grostoto** » 01 avr. 2021, 19:40

+1 sur un espace 3, on rentre le vf à la main (le truc avec les doigts au bout)... ce n'est pas automatique.

nikonblaze · Message non lu par **nikonblaze** » 02 avr. 2021, 17:06

salut oui j'ai rentré le numéro complet il me met bien que c'est un Espace puis je remplis le reste avec ce qu'il me propose comme le moteur.
Ensuite aucun calculateur n'est testable

nikonblaze · Message non lu par **nikonblaze** » 02 avr. 2021, 17:12

: can clip 1

: can clip 2

nikonblaze · Message non lu par **nikonblaze** » 02 avr. 2021, 17:13

pourquoi me propose t-il injecction diesel alors que j'ai un essence. A mon avis il ne reconnait pas ma voiture...

grostoto · Message non lu par **grostoto** » 02 avr. 2021, 17:36

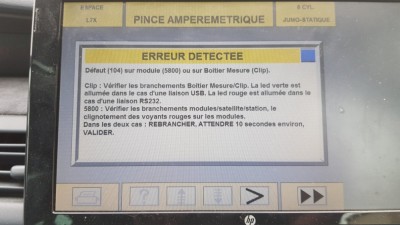

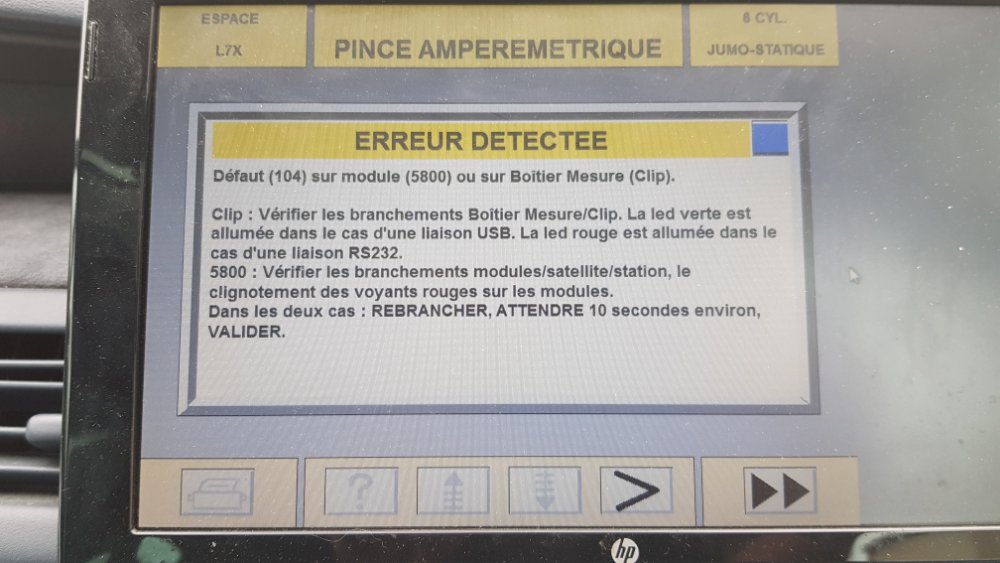

pince amperemtrique.. si tu ne l'aas pas branché, forcement cela ne fonctionne pas..

met les copies écran de ce que tu remplies, car normalement, si le vf est bon, le moteur est automatiquement identifié.

nikonblaze · Message non lu par **nikonblaze** » 02 avr. 2021, 19:54

je ferai une photo quand je le referai ce weekend mais en attendant pour info je remplis le VIN du coup il me met Espace en voiture puis me laisse le choix entre 2 moteurs.
Peu importe celui que je choisis j'ai le meme probleme

ps: en attendant de resoudre ce probleme, si vous pouviez m'indiquer où se situe ma deuxieme sonde de température eau pour l'afficheur tableau de bord ça m'aiderait, merci.

grostoto · Message non lu par **grostoto** » 02 avr. 2021, 19:55

il ne devrait pas te laisser le choix.

si tu cliques sur la fleche vers le bas, tu n'as pas calculateur essence plus bas (image "canclip1") ?

nikonblaze · Message non lu par **nikonblaze** » 02 avr. 2021, 19:59

si en effet j'ai calculateur essence. Je les ai tous essayé mais aucun de marche.

Concernant le VIN il me dit que l'identification n'a pas fonctionnée environ 30 secondes de chargement

grostoto · Message non lu par **grostoto** » 02 avr. 2021, 20:57

Ce dernier point est normal sur un espace 3

nikonblaze · Message non lu par **nikonblaze** » 02 avr. 2021, 21:25

t'as pas une idée ? ma prise OBD2 est morte ? pourtant mon CAN est bien alimenté et reconnu donc elle ne serait pas vraiment morte

nikonblaze · Message non lu par **nikonblaze** » 11 avr. 2021, 10:48

Salut
Alors j'ai testé la tension aux bornes ça semble correct mais je compare la prise OBD d'un Espace 3 trouvé sur google et on dirait qu'il me manque un PIN. Vous pouvez me confirmer ? svp j'ai un espace 3 V6 de 2001 pour info

: Prise OBD vu sur google

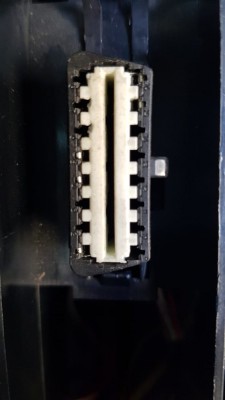

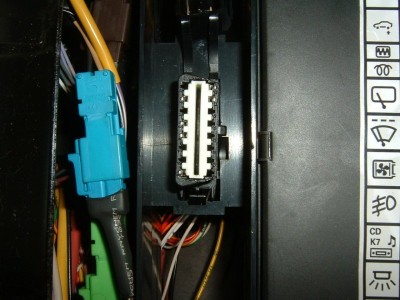

: Ma prise OBD

SAHRO · Message non lu par **SAHRO** » 11 avr. 2021, 13:33

Salut nikonblaze
Il te manque le pin n°7 "ligne diagnostique K"
Pas sûr des couleurs mais normalement deux fils raccordés dessus un marron et un marron/bleue.
Doivent se balader derrière pin arraché.
Sans ça effectivement pas de diag .

nikonblaze · Message non lu par **nikonblaze** » 18 avr. 2021, 09:34

SAHRO a écrit : ↑11 avr. 2021, 13:33 Salut nikonblaze
Il te manque le pin n°7 "ligne diagnostique K"
Pas sûr des couleurs mais normalement deux fils raccordés dessus un marron et un marron/bleue.
Doivent se balader derrière pin arraché.
Sans ça effectivement pas de diag .

salut oui en démontant j'ai vu le ping (double fil marron) qui se baladait. Je l'ai replacé au pif sur un des deux emplacement qui semblait correspondre mais ça ne marchait pas mieux

nikonblaze · Message non lu par **nikonblaze** » 18 avr. 2021, 10:39

salut

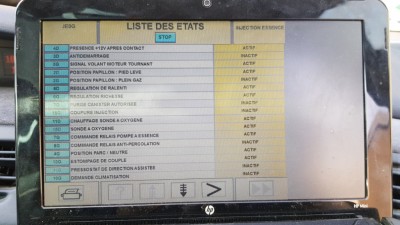

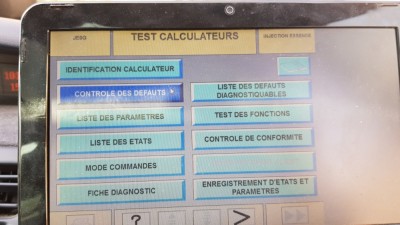

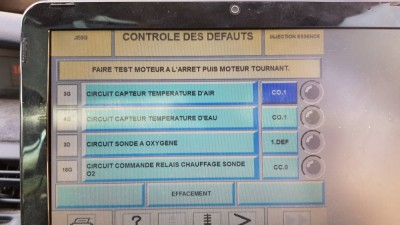

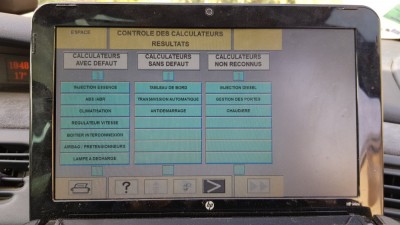

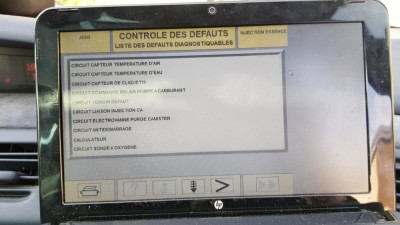

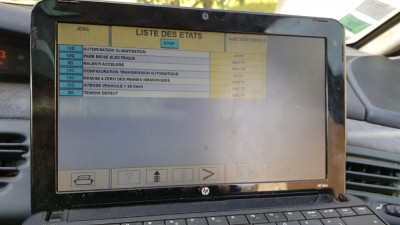

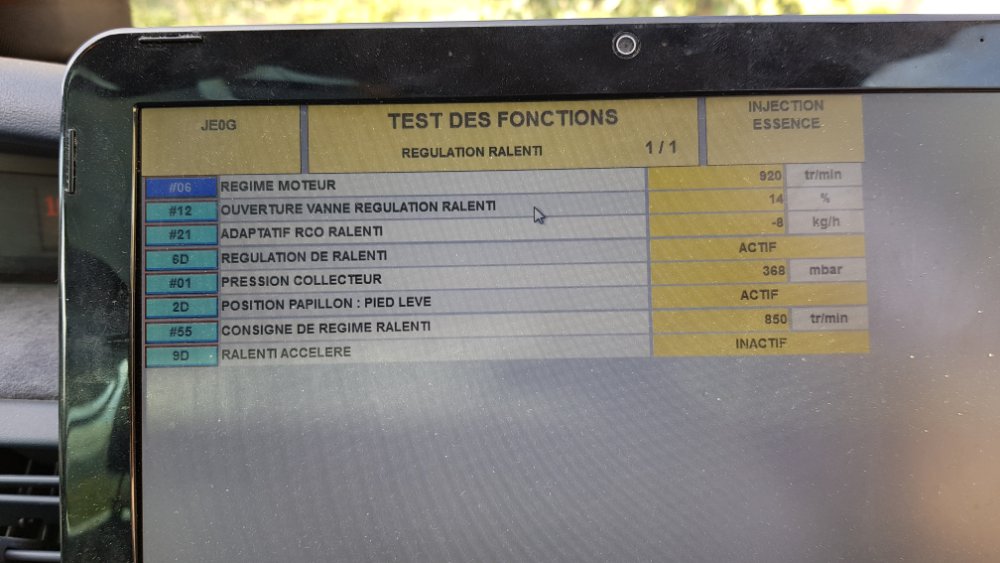

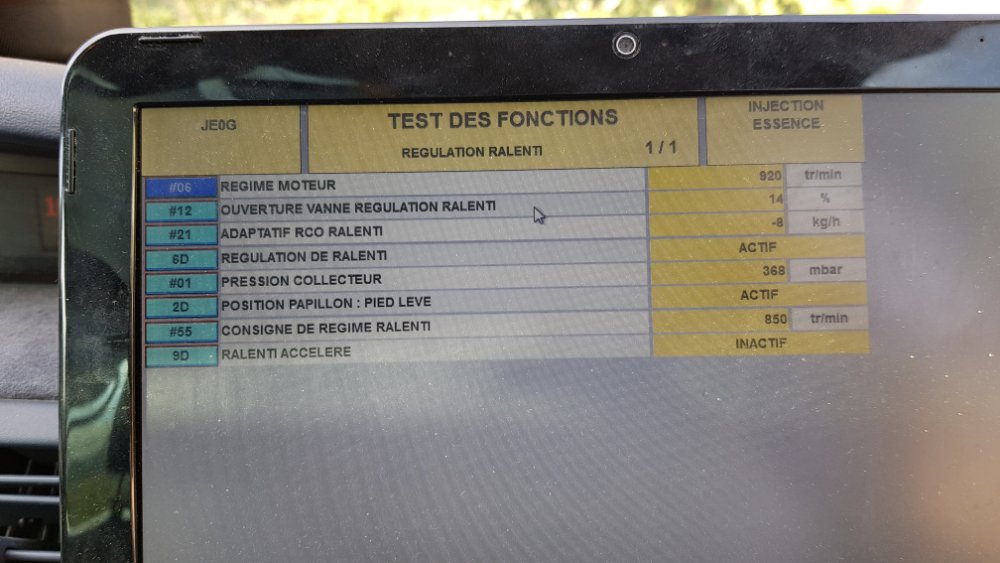

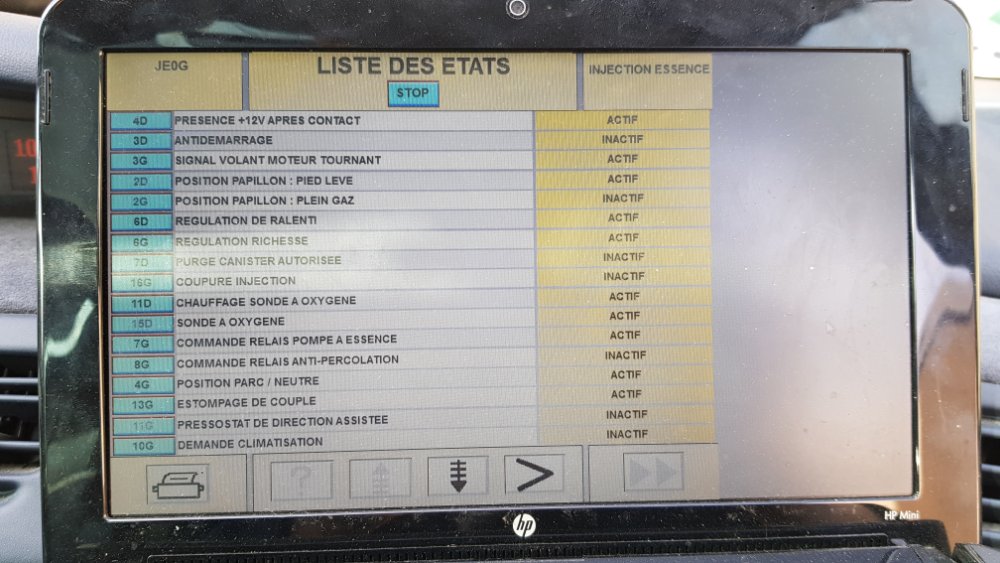

c'est bon en collant a la superglue le pin a la bonne place et en mettant le moteur en marche (je crois que 11,5V) ne suffisait pas, j'ai eu mes premieres infos donc je mets en vrac ce que j'ai déjà. Hesitez pas a me dire ce que vous pensez

nikonblaze · Message non lu par **nikonblaze** » 18 avr. 2021, 10:48

yoxs · Message non lu par **yoxs** » 04 mai 2021, 13:56

Intéressant ce sujet, et doublement en plus ! Car j'ai un espace 3 2.2DT avec le voyant Airbag qui s'allume au démarrage, et bientôt je vais avoir un Espace 3 V6 12 soupapes, donc je pense très sérieusement à m'acheter ce Canclip.

yoxs · Message non lu par **yoxs** » 04 mai 2021, 13:58

@nikonblaze, peux-tu me dire où tu as acheté ton CanClip ?

Est-ce qu'il existe un tuto ou une notice d'explication de l'utilisation de ce Canclip ?

nikonblaze · Message non lu par **nikonblaze** » 12 nov. 2021, 17:15

salut,
sur Aliexpress avec notice et install fournie par email mais tout se trouve sur internet. C'est un jeu un peu dangereux mais le miens marche.
Je le vends par contre.

Message non lu par **TheStone** » 12 nov. 2021, 23:52

nikonblaze a écrit : ↑12 nov. 2021, 17:15 salut,
sur Aliexpress avec notice et install fournie par email mais tout se trouve sur internet. C'est un jeu un peu dangereux mais le miens marche.
Je le vends par contre.

nikonblaze a écrit : ↑18 avr. 2021, 10:39 salut
c'est bon en collant a la superglue le pin a la bonne place et en mettant le moteur en marche (je crois que 11,5V) ne suffisait pas, j'ai eu mes premieres infos donc je mets en vrac ce que j'ai déjà. Hesitez pas a me dire ce que vous pensez

.... et toi qu'en penses tu de ces infos

.... et pourquoi le vends tu

nikonblaze · Message non lu par **nikonblaze** » 13 févr. 2022, 15:00

je sais pas trop déchiffrer ses infos mais du peu que j'ai compris ça à l'air pertinent.
Je le vends en meme temps que ma voiture mais pour l'instant je m'en sers donc à voir

Longtarin · Message non lu par **Longtarin** » 08 juin 2022, 07:35

Salut,

Je cherche un outil de diagnostic (boitier + logiciel) pour mon Espace 3 de 1997 (moteur F3R). J'ai cru comprendre qu'elle n'était pas compatible avec OBD2 mais uniquement avec canclip. Quelle est la solution la moins chère? connaissez de bonnes pages qui pourraient m'aider?
Je vois qu'il y a plusieurs versions de canclip, j'ai du mal à comprendre laquelle serait suffisante/nécessaire.
Merci,

Longtarin.

LeJeune6troeniste

Bonjour,

La CanClip utilise la prise OBD2 et un lecteur OBD peut lire certains défauts mais pas tous (pour être sur de son diagnostic il fait la Clip, car Renault, pour limiter les vols, a programmé un tas de protocoles non standard là dedans). Résultat, un voleur pour partir avec la voiture en 10 ou 15 secondes mais pour refaire une clef ou un diagnostic chez Renault il faut une heure.

Je ne sais pas si Canclip est aussi vieux que ton Espace, en tout cas si ça peut t'aider les versions correspondent à des mises à jour (nouveaux modèles etc) donc une version antérieure sera par exemple compatible avec mon Espace IV de 2004, mais pour un Espace V de 2020 il faut une version récente (qui sera par contre également compatible avec mon IV).

Le Clips chinoises sont toutes des copies, il existe des modèles complets ou non et il faut les premiers pour avoir toutes les fonctionnalités. De mémoire les chips A sont les meilleures et les chips E permettent de programmer des clés. J'ai un modèle A que je n'ai toujours pas réussi à faire tourner sur Mac, mais je persévère. (Si tu n'as pas je conseille donc de t'équiper d'un ordi Windows, la version nécessaire dépend de l'âge de la version de la Clip).

Voilà je ne suis pas expert en la matière donc les termes ne sont sans doute pas tous bons et vérifie quand même avec le vendeur avant l'achat mais ça c'est l'essentiel.

yves78 · Message non lu par **yves78** » 14 janv. 2023, 14:52

Bonjours à tous,
bonne année et si possible avec la santé. Je reprends le sujet. Comme je vois qu'en ce moment c'est bien calme sur le III.

Le contexte, suite à un voyant d'injection qui s'est allumé suite à une panne ou plutôt deux. Bon d'un côté était les deux fils du régulateur de débit sur la pompe HP complètement dénudés sur 3 cm dans la gaine de protection qui se touchaient de temps en temps et un fils d'alimentation boitier additionnel coupé.
Quand mon III s'y met il est joueur ...!

Bref j'ai une petite question : combien doit-on avoir en V ou mV sur les voies CAN de la prise OBD. J'ai voulu brancher la CANCLIP mais bizarrement aucun calculateur n'est reconnu ..... ? Et pourtant les voyants rouges et verts sont allumés et la valise fonctionne sur une Mégane 2.
Ps je n'ai pas de Pin disparue, j'ai bien mes 2 +, mes 2 - et les 2 CAN.
Merci d'avoir pris un peu de temps pour me lire.
Pendant ce temps, je cherche ....
