Bonjour à tous,
C'est la rentrée aussi pour nos voitures ...
Comme je l'avais dit dans un précédent post, je cherche à fiabiliser ma voiture au maximum car pour moi c'est le vrai sens de l'écologie : faire que quelque chose qui a pris tellement d’énergie et de ressources pour être produit puisse durer.
Ceci étant dit, j'ai malheureusement une fuite légère au niveau de l'arbre intermédiaire de mon espace.
J'ai racheté un joint spi mais je constate qu'aucune de mes revues RTA et Haynes (je possède aussi un PDF Reuneaux) n'indiquent la profondeur à laquelle placer le joint.

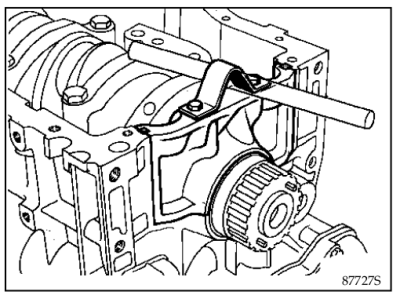

Seul le PDF m'indique qu'il faut utiliser un outil en forme de tampon nommé MOT1299 que je ne possède évidement pas.
(il en va d'ailleurs de même pour le joint spi de vilebrequin (2: coté distri et volant moteur), d’arbre à cames, et j'ignore s'il en existe d'ailleurs un pour la pompe à injection.)
Avec un pied à coulisse, je suis parvenu à mesurer la profondeur d'assise du joint à changer, placé , très régulièrement, à 4.5mm du bord (0.45cm) . Il y a pas mal de jeu à l'arrière dudit joint et j'ignore si cela est normal.
Je n'ai pas non le couple de serrage pour les vis ce carter d'arbre intermédiaire, la revue Haynes recommande d'ailleurs : " afin d’empêcher toute infiltration d'huile, enduire les tiges de fixations du carter d'un produit d'étanchéité adapté [...] Renault recommande Loctite Frenetanch"
Si quelqu'un pouvait m'éclairer sur la pose de ce joint spi (et des autres) ça serait sympa.
Pour les références du fameux carter si c'est flou pour vous , il s'agit de la référence Renault 7700655189. Pour ceux qui ont la RTA , page 29 (2eme partie de la revue) pièces 14 et 15.
Pour ceux qui ont la revue Haynes image 9.8 page 2B.9.
Mon moteur est évidement un diesel J8S 612 ou J63E (de 07/1996, quoique cette pièce est identique sur tout les J8S.)
Je remercie ceux qui ont pris le temps de me lire et de me répondre.
