[Carrosserie] Réglage du hayon

Message non lu par LeJeune6troeniste »

Bonjour,

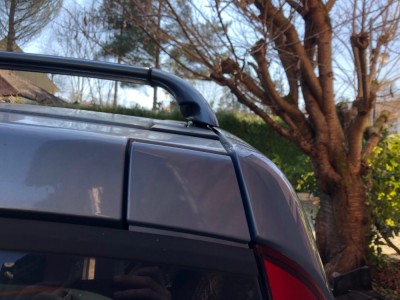

Aujourd’hui, j’ai voulu régler ma porte de hayon parce que ça commence à toucher en bas, et puis c’est gratuit après tout :lol:
Ça touche, ça va pas !
Ça touche, ça va pas !

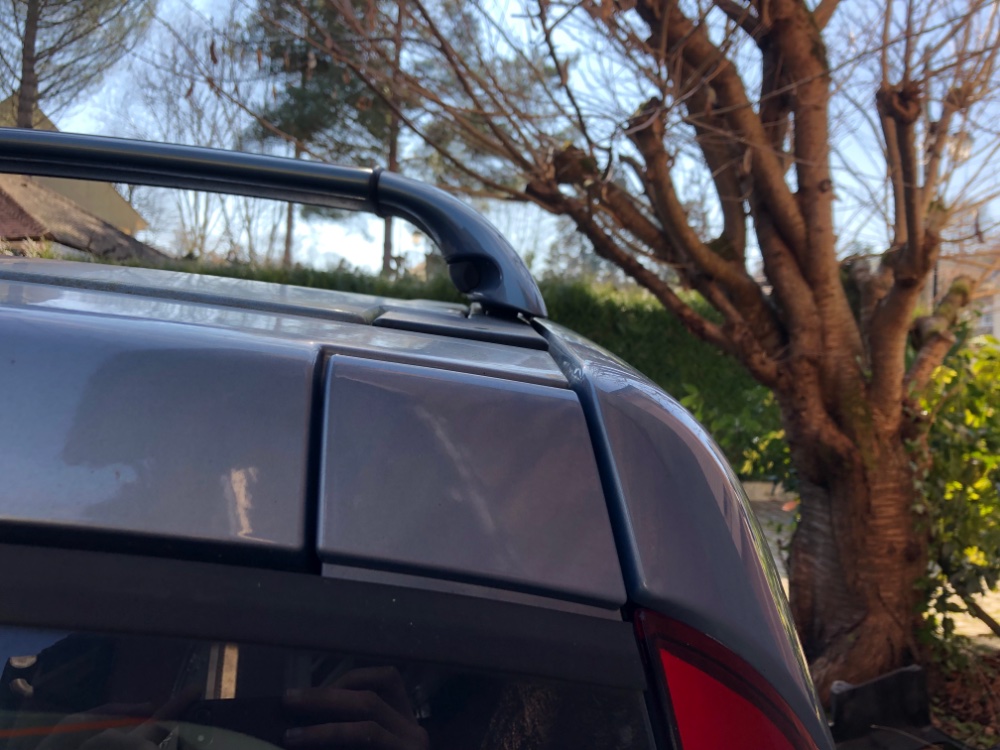

C’est trop bas, ça va pas !
C’est trop bas, ça va pas !

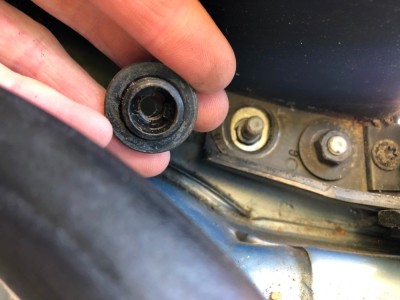

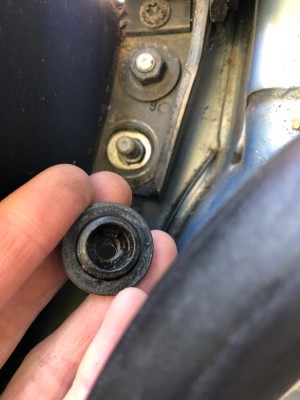

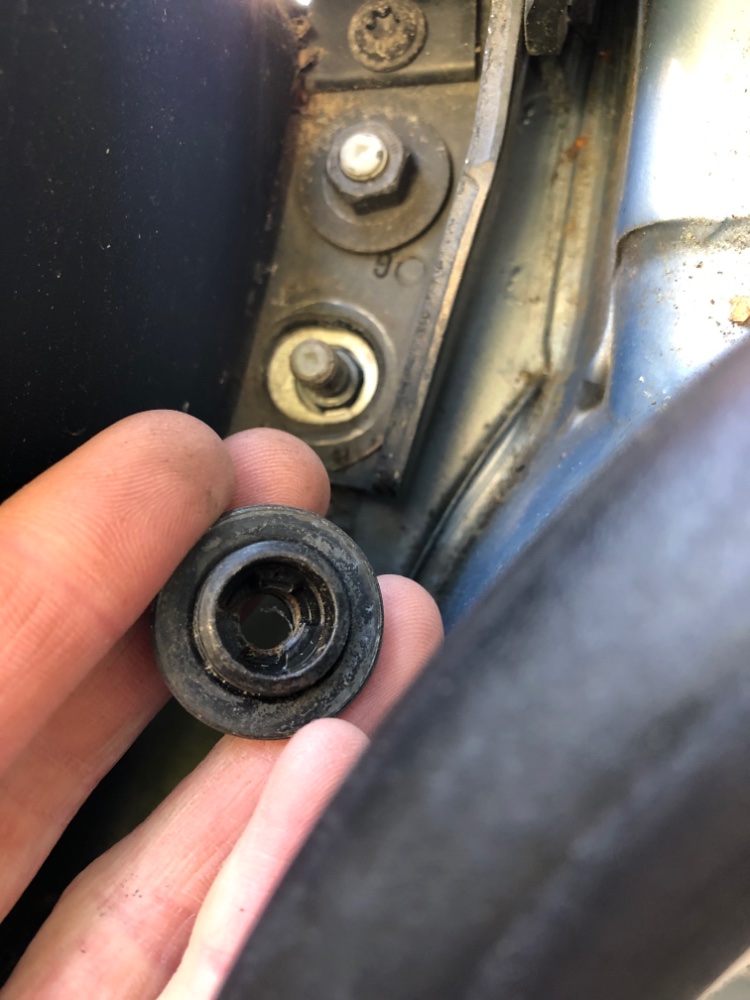

Surprise, les écrous de 13 ne permettent pas de régler la hauteur. Ils ont un épaulement au dos qui rentre pile dans la fente de la charnière.
Pas de réglage possible en hauteur
Pas de réglage possible en hauteur

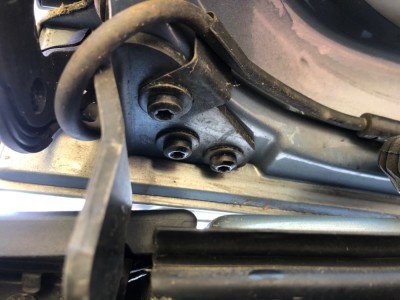

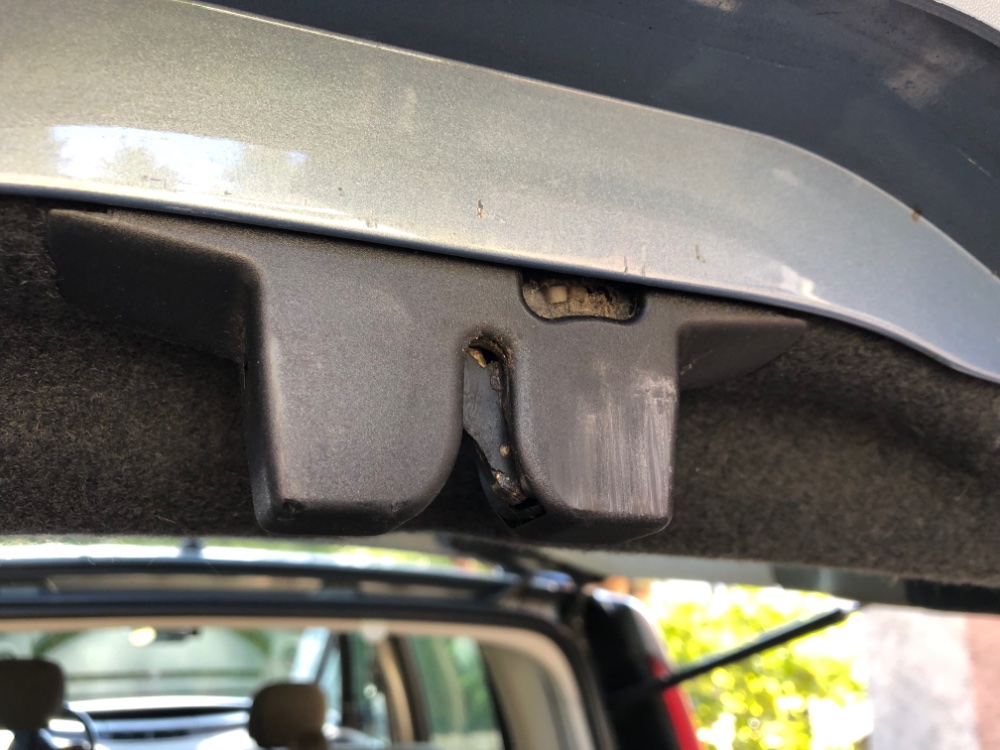

Il me semble donc qu’il faille que je règle la charnière sur le hayon plutôt que sur la caisse.
C’est ici ?
C’est ici ?
Je lance le sujet parce que je ne vois pas comment passer une douille Torx là dedans. J’ai raté quelque chose quelque part ? Je dois déposer quelque chose ? Un outil spécifique ?
Espace IV 2.0T Privilège BVM de 04/2004 8) Bleu Orage, 248 878 km, dans la famille depuis 06/2014 et 87 898
:arrow: A deux doigts de décrocher son CT pour ses 21 ans !
Espace IV 2.0T Alyum Plus BVM de 01/2007 Noir Nacré, qui a servi de 07/19 à 11/21 sur 18 108 km, vendu
VW Golf III 1,8 Syncro de 10/1995 8), 293 989 km
Jaguar XJ40 3,6 BVA Sovereign de 02/1989 8), 92 607 km au total et ce depuis 2001 :cry: en travaux
Haut
Raycop
Apprenti-conducteur(trice)
Apprenti-conducteur(trice)
Messages : 90
Inscription : 04 nov. 2024, 12:24
: : :
Modèle : [Grand Espace IV 2.0 DCI 130 BVM]
Finition : Authentique
Année : 2007
: : :
2ème modèle : [Grand Espace IV 2.0 DCI 130 BVM]
finition : Expression
Année : 2007
: : :

Re: [Carrosserie] Réglage du hayon

Message non lu par Raycop »

Salut,

J'ai eu la même surprise que toi pour les écrous centreurs :mrgreen:
Pour les Torx, le cliquet porte embout (que j'adore) passe tout juste pour desserrer mais tu sors pas la vis entière...
https://www.manomano.fr/p/cliquet-porte ... id=6125264

Juste pour info, le hayon à ouvrant est-il interchangeable seul avec le hayon "classique" ou il faut autre chose (garnitures, joints...) ?
Haut
Avatar de l’utilisateur
LeJeune6troeniste
Fou (folle) du volant
Fou (folle) du volant
Messages : 2514
Inscription : 01 juil. 2019, 18:39
: : :
Modèle : [Espace IV 2.0 T 165 BVM]
Finition : Privilège
Année : 2004
: : :
: : :

Re: [Carrosserie] Réglage du hayon

Message non lu par LeJeune6troeniste »

J'ai horreur de cet outil :mrgreen: On l'a au travail, je m'en servirai un midi si ça passe ! Juste besoin de desserrer, pas de sortir la vis.

Je pense que c'est à peu près pareil sauf dans le sens "classique" :arrow: "ouvrant", histoire d'avoir le bouton pour l'ouverture.
Espace IV 2.0T Privilège BVM de 04/2004 8) Bleu Orage, 248 878 km, dans la famille depuis 06/2014 et 87 898
:arrow: A deux doigts de décrocher son CT pour ses 21 ans !
Espace IV 2.0T Alyum Plus BVM de 01/2007 Noir Nacré, qui a servi de 07/19 à 11/21 sur 18 108 km, vendu
VW Golf III 1,8 Syncro de 10/1995 8), 293 989 km
Jaguar XJ40 3,6 BVA Sovereign de 02/1989 8), 92 607 km au total et ce depuis 2001 :cry: en travaux
Haut
Raycop
Apprenti-conducteur(trice)
Apprenti-conducteur(trice)
Messages : 90
Inscription : 04 nov. 2024, 12:24
: : :
Modèle : [Grand Espace IV 2.0 DCI 130 BVM]
Finition : Authentique
Année : 2007
: : :
2ème modèle : [Grand Espace IV 2.0 DCI 130 BVM]
finition : Expression
Année : 2007
: : :

Re: [Carrosserie] Réglage du hayon

Message non lu par Raycop »

Ça passe tout juste...!
J'ai une ancienne version, cliquet basique (pas articulé). Il a pris la place du fragile cliquet 360 dans la boite nano.
Hyper solide, le montage avec la rallonge est fin (pratique pour les vis noyées) et montage ultra compact quand t'as pas de recul.
La rallonge moletée me sert de tournevis quand tant que ça visse bien. Seul hic : la rallonge est un peu démagnétisée, les montages "lourds" (embout 1/4+douille) tiennent plus terrible...
Pour les virées à moto, la boite loge sous la selle. C'est juste parfait. Rien qu'avec ça, on en fait des choses...

LeJeune6troeniste a écrit : ↑03 mars 2025, 18:43...sauf dans le sens "classique" :arrow: "ouvrant", histoire d'avoir le bouton pour l'ouverture.
C'est précisément le sens qui m'intéresse :mrgreen: "upgrade" en remplaçant le hayon complet (avec l'essuie glace)...
Haut
Avatar de l’utilisateur
nagrrra
Fou (folle) du volant
Fou (folle) du volant
Messages : 1706
Inscription : 23 sept. 2009, 10:32
: : :
Modèle : [Espace IV 2.2 DCI BVA]
Finition : Privilège
Année : 2006
: : :
: : :
Localisation : Belfort (90) / Franche-Comté

Re: [Carrosserie] Réglage du hayon

Message non lu par nagrrra »

LeJeune6troeniste a écrit : ↑02 mars 2025, 20:59 Surprise, les écrous de 13 ne permettent pas de régler la hauteur. Ils ont un épaulement au dos qui rentre pile dans la fente de la charnière.

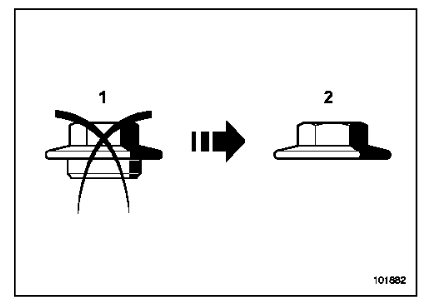

Salut, le manuel de réparation indique qu'en cas de réglage ultérieur, il est nécessaire de remplacer ces écrous indexés par des écrous plats, qui eux, permettront de corriger le réglage (avec l'ajout de câles d'un millimètre sous la charnière).

Screenshot 2025-03-04 at 10-08-35 MR-362-ESPACE-4 - Espace - IV - Carro - Tolerie.pdf.png
Screenshot 2025-03-04 at 10-08-35 MR-362-ESPACE-4 - Espace - IV - Carro - Tolerie.pdf.png (9.72 Kio) Consulté 1525 fois
Ces écrous plats sont disponibles sous la référence 77 03 035 029
Espace 4 Phase 2 Privilège de juin 2006 2.2 Dci 150 Cv / Boite auto / Aucun problème
Haut
Raycop
Apprenti-conducteur(trice)
Apprenti-conducteur(trice)
Messages : 90
Inscription : 04 nov. 2024, 12:24
: : :
Modèle : [Grand Espace IV 2.0 DCI 130 BVM]
Finition : Authentique
Année : 2007
: : :
2ème modèle : [Grand Espace IV 2.0 DCI 130 BVM]
finition : Expression
Année : 2007
: : :

Re: [Carrosserie] Réglage du hayon

Message non lu par Raycop »

Je comprends mieux parce que y'a vraiment pas grand chose à récupérer du côté des vis Torx.
Haut
Avatar de l’utilisateur
LeJeune6troeniste
Fou (folle) du volant
Fou (folle) du volant
Messages : 2514
Inscription : 01 juil. 2019, 18:39
: : :
Modèle : [Espace IV 2.0 T 165 BVM]
Finition : Privilège
Année : 2004
: : :
: : :

Re: [Carrosserie] Réglage du hayon

Message non lu par LeJeune6troeniste »

Merci pour cette info Nagrrra, j'ai pourtant consulté ce MR et j'ai du rater ça. Je pense que je vais quand même tenter par les vis Torx à l'occasion, ça évitera de démonter les charnières complètes pour poser les rondelles en dessous. Si ça ne suffit pas, je sais ce qu'il me reste à faire !

HS ON : Je reçois demain la feutrine pour refaire mes montants de pare-brise, merci pour ce tutoriel là ! Photos à venir ! HS OFF
Raycop a écrit : ↑04 mars 2025, 09:08
LeJeune6troeniste a écrit : ↑03 mars 2025, 18:43...sauf dans le sens "classique" :arrow: "ouvrant", histoire d'avoir le bouton pour l'ouverture.
C'est précisément le sens qui m'intéresse :mrgreen: "upgrade" en remplaçant le hayon complet (avec l'essuie glace)...
Tes deux Espaces ont-ils le montage simple ? Il faudrait voir ce qui se passe au niveau des connecteurs, parce que s'il faut tout recabler, tu vas rigoler ! Mais peut-être qu'il est aussi possible d'alimenter le nouveau bouton depuis l'autre, en principe on n'utilise pas les deux en même temps :?:
Espace IV 2.0T Privilège BVM de 04/2004 8) Bleu Orage, 248 878 km, dans la famille depuis 06/2014 et 87 898
:arrow: A deux doigts de décrocher son CT pour ses 21 ans !
Espace IV 2.0T Alyum Plus BVM de 01/2007 Noir Nacré, qui a servi de 07/19 à 11/21 sur 18 108 km, vendu
VW Golf III 1,8 Syncro de 10/1995 8), 293 989 km
Jaguar XJ40 3,6 BVA Sovereign de 02/1989 8), 92 607 km au total et ce depuis 2001 :cry: en travaux
Haut
Avatar de l’utilisateur
gege08
Fou (folle) du volant
Fou (folle) du volant
Messages : 2325
Inscription : 09 juil. 2017, 22:14
: : :
Modèle : [Grand Espace IV 2.0 DCI 150 FAP BVA]
Finition : Initiale
Année : 2008
: : :
: : :

Re: [Carrosserie] Réglage du hayon

Message non lu par gege08 »

tu ne peux pas utiliser les deux en même temps, si la vitre est déclenchée, il est impossible d'ouvrir le hayon, il y a donc une sécurité qui bloque le fonctionnement de la poignée du hayon
espace IV 2.0 dci 150
land rover discovery 1995 2.5 tdi
citroen évasion 2.1 td 1998, voiture de secours
peugeot 207 1.4i 2007, un monstre de puissance :mrgreen:
suzuki 1800 vzr 2008
Haut
Raycop
Apprenti-conducteur(trice)
Apprenti-conducteur(trice)
Messages : 90
Inscription : 04 nov. 2024, 12:24
: : :
Modèle : [Grand Espace IV 2.0 DCI 130 BVM]
Finition : Authentique
Année : 2007
: : :
2ème modèle : [Grand Espace IV 2.0 DCI 130 BVM]
finition : Expression
Année : 2007
: : :

Re: [Carrosserie] Réglage du hayon

Message non lu par Raycop »

J'avais pas vu ça comme ça... Je pensais que c'était mécanique mais effectivement il faut pouvoir verrouiller la lunette et inter verrouiller lunette/hayon.

Il y aura donc une adaptation à faire de ce côté. Les connecteurs doivent être les mêmes, et il doit y avoir de la réserve si hayon basique...
Il me faut déjà trouver un hayon complet, en bon état, avec lunette ouvrante... idéalement bleu lumière et/ou gris éclipse...
Haut
Avatar de l’utilisateur
LeJeune6troeniste
Fou (folle) du volant
Fou (folle) du volant
Messages : 2514
Inscription : 01 juil. 2019, 18:39
: : :
Modèle : [Espace IV 2.0 T 165 BVM]
Finition : Privilège
Année : 2004
: : :
: : :

Re: [Carrosserie] Réglage du hayon

Message non lu par LeJeune6troeniste »

Bonjour,
gege08 a écrit : ↑05 mars 2025, 20:46 tu ne peux pas utiliser les deux en même temps, si la vitre est déclenchée, il est impossible d'ouvrir le hayon, il y a donc une sécurité qui bloque le fonctionnement de la poignée du hayon
Ça, ce n'est pas vrai pour ma phase 1. Défaut de la mienne ou évolution de fabrication de l'Espace IV ?
Espace IV 2.0T Privilège BVM de 04/2004 8) Bleu Orage, 248 878 km, dans la famille depuis 06/2014 et 87 898
:arrow: A deux doigts de décrocher son CT pour ses 21 ans !
Espace IV 2.0T Alyum Plus BVM de 01/2007 Noir Nacré, qui a servi de 07/19 à 11/21 sur 18 108 km, vendu
VW Golf III 1,8 Syncro de 10/1995 8), 293 989 km
Jaguar XJ40 3,6 BVA Sovereign de 02/1989 8), 92 607 km au total et ce depuis 2001 :cry: en travaux
Haut
Avatar de l’utilisateur
gege08
Fou (folle) du volant
Fou (folle) du volant
Messages : 2325
Inscription : 09 juil. 2017, 22:14
: : :
Modèle : [Grand Espace IV 2.0 DCI 150 FAP BVA]
Finition : Initiale
Année : 2008
: : :
: : :

Re: [Carrosserie] Réglage du hayon

Message non lu par gege08 »

ça je ne sais pas, sur le mien, dès que la vitre est déverrouillée, la commande du coffre devient inopérante
espace IV 2.0 dci 150
land rover discovery 1995 2.5 tdi
citroen évasion 2.1 td 1998, voiture de secours
peugeot 207 1.4i 2007, un monstre de puissance :mrgreen:
suzuki 1800 vzr 2008
Haut
Avatar de l’utilisateur
olivierd
Fou (folle) du volant
Fou (folle) du volant
Messages : 1232
Inscription : 16 oct. 2005, 23:44
: : :
Modèle : [N'a plus d'Espace]
Finition : RXE
Année : 1998
: : :
2ème modèle : [N'a plus d'Espace]
finition : Initiale
Année : 1998
: : :
3ème modèle : [Espace IV 2.0 T 170 BVM]
Finition : Alyum Plus
Année : 2006
Localisation : 78 Nord
Contact :
Contacter olivierd

Re: [Carrosserie] Réglage du hayon

Message non lu par olivierd »

gege08 a écrit : ↑08 mars 2025, 11:14 ça je ne sais pas, sur le mien, dès que la vitre est déverrouillée, la commande du coffre devient inopérante
Sur le mien aussi, 2006, allium 2.0 T
Olivier
[Actuel] Espace 4 court 2.0 T allyum + (moteur F4R Turbo), 2006 234000km ; 243 424 Juin 2022 ; 289 520 nov 2024
Grand espace 3 98 JE0EL 2.2 DT G8T716 anthracite non multiplexé, équipé Initiale
Grand espace 3 98 JE0HL vert tilleul 2.2 DT G8T 714
206 2ARHYU, Toutes pièces Renault 1.9D F8Q730 Clio 1.2 de 94 disponibles.
Golf 1 cabriolet de 82 en projet de remise en route. moteur 1500 JB.
Historique : Fiat polski 125, GS break, Ariane 4, DS 23 break, R25 GTX, Mercédes 200D type 123, XM, R11, R21, Espace 1, puis III, 206, puis III, et enfin 4

merci
Haut
Avatar de l’utilisateur
gege08
Fou (folle) du volant
Fou (folle) du volant
Messages : 2325
Inscription : 09 juil. 2017, 22:14
: : :
Modèle : [Grand Espace IV 2.0 DCI 150 FAP BVA]
Finition : Initiale
Année : 2008
: : :
: : :

Re: [Carrosserie] Réglage du hayon

Message non lu par gege08 »

donc ph1 également.
par contre, je n'ai jamais fait attention si il y avait une info au tdb indiquant que la vitre est ouverte (en même temps, je suis dehors derrière la voiture quand j'actionne le coffre), mais vu que l'on ne doit pas rouler vitre ouverte, il doit y avoir un témoin, il faudra que je vérifie ça
espace IV 2.0 dci 150
land rover discovery 1995 2.5 tdi
citroen évasion 2.1 td 1998, voiture de secours
peugeot 207 1.4i 2007, un monstre de puissance :mrgreen:
suzuki 1800 vzr 2008
Haut
Avatar de l’utilisateur
LeJeune6troeniste
Fou (folle) du volant
Fou (folle) du volant
Messages : 2514
Inscription : 01 juil. 2019, 18:39
: : :
Modèle : [Espace IV 2.0 T 165 BVM]
Finition : Privilège
Année : 2004
: : :
: : :

Re: [Carrosserie] Réglage du hayon

Message non lu par LeJeune6troeniste »

Hello,

Oui, c'est le même témoin que pour l'ouverture du coffre.
Espace IV 2.0T Privilège BVM de 04/2004 8) Bleu Orage, 248 878 km, dans la famille depuis 06/2014 et 87 898
:arrow: A deux doigts de décrocher son CT pour ses 21 ans !
Espace IV 2.0T Alyum Plus BVM de 01/2007 Noir Nacré, qui a servi de 07/19 à 11/21 sur 18 108 km, vendu
VW Golf III 1,8 Syncro de 10/1995 8), 293 989 km
Jaguar XJ40 3,6 BVA Sovereign de 02/1989 8), 92 607 km au total et ce depuis 2001 :cry: en travaux
Haut
Wutch
Fou (folle) du volant
Fou (folle) du volant
Messages : 3884
Inscription : 04 sept. 2016, 15:57
: : :
Modèle : [Espace IV 2.0 T 165 BVM]
Finition : Privilège
Année : 2004
: : :
: : :

Re: [Carrosserie] Réglage du hayon

Message non lu par Wutch »

Suite à cette discussion je me suis occupé du mien :mrgreen:

Il était également un peu bas. Au final, l'écrou du haut (hexa de 16) permet un ajustement en hauteur, mais pas celui du bas. Donc j'ai enlevé celui du bas, remonté et bloqué avec celui du haut. Un coup de disqueuse sur la partie centreur de celui du bas et remontage : nickel 8)
