Clavette coulissante étrier arrière

Message non lu par bato29 »

Bonjour à toutses :)
Mon Espace 2 2.1td 275000km 1995 est refusé au CT pour la première fois depuis 20 ans!
motif freinage insuffisant au frein à main roue arrière droite (pas la gauche!?)
avant le contrôle j'ai pris soin de retendre le câble à 4 crans comme d'hab' .
en repartant du CT bruit de casserole à l'arrière droit, comme y'a toujours du bazar dans le coffre --> rangeage !

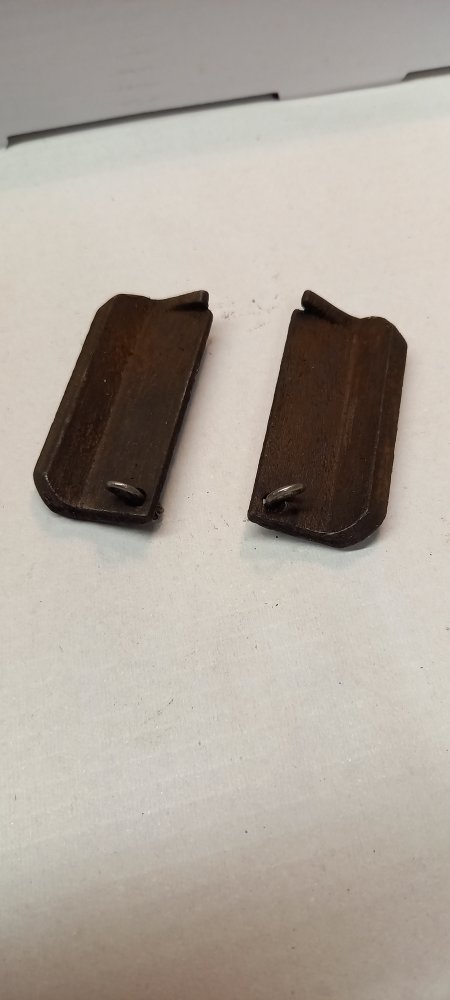

hélas, 3 fois hélas le bruit est toujours là, je démonte la roue et là ho surprise : les clavettes coulissantes se sont fait la belle.
Le problème c'est que ces 2 bouts de ferraille sont introuvables, évidemment pas chez Renault (Ref 7701201846) ni chez aucun autre d'ailleurs, je montre le modèle à mon voisin garagiste et l'ancien se marre en disant c'était monté sur plein de Renault (les vraies celles d'avant....)
Je vais essayer de mettre des photos, si jamais quelqu'un en a une paire au fond du tiroir, je suis preneur.
Espacement votre
( *pour les photos c'est raté, j'ai pas compris comment faire)
Avatar de l’utilisateur
PHAROS27
Conduite accompagnée
Conduite accompagnée
Messages : 127
Inscription : 27 déc. 2010, 22:02

Re: Clavette coulissante étrier arrière

Message non lu par PHAROS27 »

Bonjour,

La recherche sur le n° m'a conduit à ça :

https://www.piecesauto.fr/oenumber/7701201846.html
Son œil mobile mêle aux éclairs de périls l'eau riante et la danse infidèle des vagues
Espace II 2,1l TD - février 1992 - 530 000 km - type VASP ambulance Baboulin - 4 places assises
Avatar de l’utilisateur
marcus67
Fou (folle) du volant
Fou (folle) du volant
Messages : 1298
Inscription : 14 mai 2005, 00:34
: : :
Modèle : [Espace IV 2.0 T 170 BVM]
Finition : Privilège
Année : 2007
: : :
: : :
Localisation : Bas Rhin 67

Re: Clavette coulissante étrier arrière

Message non lu par marcus67 »

Salut
C'est ça qu'il te faut ?
Prends aussi la réf que propose PHAROS , pour remettre à neuf la quincaille .
Les petites goupilles faiblissent dans le trop long temps et se cassent

voir chez bon vendeur du coin , souvent pas plus cher et rapide .
Espace IV 2.0 T Privilège court de 2007 Toit ouvrant Beige Angora 300050 kms
Peugeot 207 Prenium 1,6 VTI 120 CV 05/2009 5 portes 15700kms

Plus à l'entretien , les toto des enfants
Mégane I phase II RXT 02/2000 293600 kms
une CLIO privilège 1,4 16V de 2003 167100 kms
une Modus 1.6 16V 06/2007 142000 kms
une Clio authentique 1.4 16V de fin 2002 30880 kms ( clio à mamie )

un Scénic 2.0 T 165 CV 2007 157700 kms à plus car volé
une 306 1.8 16V XT Pack de 2001 205850 kms vendue
un Scénic 1.9 DCI 120CV 2005 228000 Kms terminé pour lui , coussinets de bielles HS . vendu à un garage pour 200 €
Espace TXE Quadra 09/89 clim ABS 452840 kms ( partenaire pendant 23 ans et 332800 kms ) donné à TROUBLOUSE maintenant
Avatar de l’utilisateur
Sigma
Fou (folle) du volant
Fou (folle) du volant
Messages : 1422
Inscription : 11 août 2022, 19:21
: : :
Modèle : [Espace II 2.1 TD]
Finition : Base
Année : 1994
: : :
: : :
Localisation : en dérapage

Re: Clavette coulissante étrier arrière

Message non lu par Sigma »

Salut
@Bato29: attention si tu as des tambours AR, le frein à main doit être réglé à 10/12 crans. Sinon le rattrapage pourrait ne pas fonctionner correctement.
Je n'arrive pas à retrouver la planche qui donne ces infos, mais j'ai dû poster ça dans mon super long sujet concernant mon 2...

Aussi sur une version à disques AR j'ai vu le même souci que toi: on a battaillé un moment pour ajuster les longueurs des deux cables afin d'avoir une balance équivalente à D et à G.
Ca n'est pas super évident à régler, on a dû faire plusieurs tests en dérapage à petite vitesse sur un terrain stabilisé pour voir comment bloquaient les roues :roll:
Renault Espace II RN J8S 1994 290000Km (le Sapin de noël), CG véhicule collection depuis le 09/2024 :mrgreen:
Peugeot 306 Berline "Symbio" 1.9D XUD9 1997 258000Km (Farce à la Rouille)
Baccaronze
Sur l'autoroute
Sur l'autoroute
Messages : 799
Inscription : 14 avr. 2014, 21:19
: : :
Modèle : [Espace I 2.1 TD]
Finition : TurboD
Année : 1990
: : :
: : :

Re: Clavette coulissante étrier arrière

Message non lu par Baccaronze »

12 crans :shock:

C est bizarre ton truc, il est spécial, le freinage ar d un II ?


Les dérapages pour tester le freinage, j ai connu ca avec mon premier Espace 1, je ne sais plus quel était le problème, mais gros déséquilibre de freins ar a l époque.
Espace 1 TurboD 1990, 259.128 kms.
bato29
Passager(ère)
Passager(ère)
Messages : 11
Inscription : 06 janv. 2020, 18:28
: : :
Modèle : [Espace II 2.1 TD]
Finition : RT
Année : 1995
: : :
: : :

Re: Clavette coulissante étrier arrière

Message non lu par bato29 »

ouiiiii @marcus67 , c'est couasiment les mêmes ! les miennes sont un peu plus trapézoïdales sur le côté non percé (20mm au sommet), je vais à la casse mercredi voir s'ils ont les mêmes, sinon tu me cèderais les tiennes ?
@ PHAROS27 j'avais aussi trouvé cette ref mais je vois pas comment et où ça se met, j'ai pas ça sur les miens (manquant?!?)
@ Sigma Ce sont bien des freins à disques avec ABS sur celle là et effectivement j'ai toujours eu ce déséquilibre au frein à main... alors je faisais un dernier petit réglage juste pour le CT ;)
merci à vous 3 pour vos réponses
bato29
Passager(ère)
Passager(ère)
Messages : 11
Inscription : 06 janv. 2020, 18:28
: : :
Modèle : [Espace II 2.1 TD]
Finition : RT
Année : 1995
: : :
: : :

Re: Clavette coulissante étrier arrière

Message non lu par bato29 »

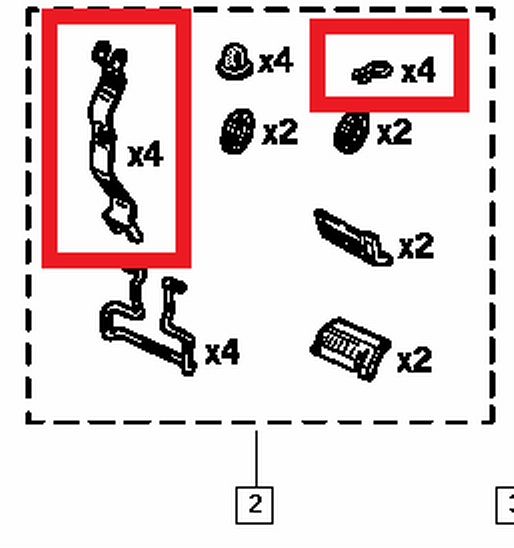

j'ai trouvé l'éclaté les clavettes sont dans la pochette N°2 celle où y'a des cadres rouges
https://www.all4renault.com/products/77 ... -80-100mm/
Avatar de l’utilisateur
PHAROS27
Conduite accompagnée
Conduite accompagnée
Messages : 127
Inscription : 27 déc. 2010, 22:02

Re: Clavette coulissante étrier arrière

Message non lu par PHAROS27 »

Re,
bato29 a écrit : 09 sept. 2024, 21:25 j'ai trouvé l'éclaté les clavettes sont dans la pochette N°2 celle où y'a des cadres rouges
https://www.all4renault.com/products/77 ... -80-100mm/

ça semble etre les même que dans le lien que j'ai déjà donné (mais pas au même prix ! )

tu as trouve ça (88€) :
7701201846 (2).png

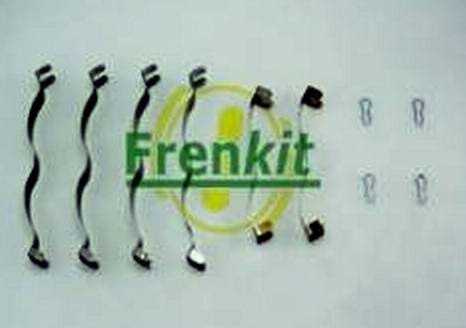

J'ai trouvé ça (12€) :
Son œil mobile mêle aux éclairs de périls l'eau riante et la danse infidèle des vagues
Espace II 2,1l TD - février 1992 - 530 000 km - type VASP ambulance Baboulin - 4 places assises
Avatar de l’utilisateur
marcus67
Fou (folle) du volant
Fou (folle) du volant
Messages : 1298
Inscription : 14 mai 2005, 00:34
: : :
Modèle : [Espace IV 2.0 T 170 BVM]
Finition : Privilège
Année : 2007
: : :
: : :
Localisation : Bas Rhin 67

Re: Clavette coulissante étrier arrière

Message non lu par marcus67 »

Salut
Les sont dispos pour moi , tu me dis :D
Espace IV 2.0 T Privilège court de 2007 Toit ouvrant Beige Angora 300050 kms
Peugeot 207 Prenium 1,6 VTI 120 CV 05/2009 5 portes 15700kms

Plus à l'entretien , les toto des enfants
Mégane I phase II RXT 02/2000 293600 kms
une CLIO privilège 1,4 16V de 2003 167100 kms
une Modus 1.6 16V 06/2007 142000 kms
une Clio authentique 1.4 16V de fin 2002 30880 kms ( clio à mamie )

un Scénic 2.0 T 165 CV 2007 157700 kms à plus car volé
une 306 1.8 16V XT Pack de 2001 205850 kms vendue
un Scénic 1.9 DCI 120CV 2005 228000 Kms terminé pour lui , coussinets de bielles HS . vendu à un garage pour 200 €
Espace TXE Quadra 09/89 clim ABS 452840 kms ( partenaire pendant 23 ans et 332800 kms ) donné à TROUBLOUSE maintenant
Avatar de l’utilisateur
Sigma
Fou (folle) du volant
Fou (folle) du volant
Messages : 1422
Inscription : 11 août 2022, 19:21
: : :
Modèle : [Espace II 2.1 TD]
Finition : Base
Année : 1994
: : :
: : :
Localisation : en dérapage

Re: Clavette coulissante étrier arrière

Message non lu par Sigma »

Baccaronze a écrit : 09 sept. 2024, 20:55 12 crans :shock:

C est bizarre ton truc, il est spécial, le freinage ar d un II ?


Les dérapages pour tester le freinage, j ai connu ca avec mon premier Espace 1, je ne sais plus quel était le problème, mais gros déséquilibre de freins ar a l époque.
Salut,
je pense ne pas me tromper sur l'histoire des 10/12 crans, mais en même temps la MR ne mentionne que les crans nécéssaires au décollage des garnitures.
Donc j'ai dû voir ça dans une NT, va falloir que je fouine plus profond...

Ce que j'ai vu en matière de déséquilibre pour le moment, tant sur tambours que disques, était dû à une mauvaise "balance" des deux cables de frein à main. Donc soit mauvais réglage initial, soit grippage dans une des gaines, ou mauvaise repose lors d'un changement de cable (notemment celui qui passe au dessus du réservoir).

Le drift sur parking en Espace, surtout à moins de 10Km/h ça attire un peu les regards quand même :lol:
Renault Espace II RN J8S 1994 290000Km (le Sapin de noël), CG véhicule collection depuis le 09/2024 :mrgreen:
Peugeot 306 Berline "Symbio" 1.9D XUD9 1997 258000Km (Farce à la Rouille)
Baccaronze
Sur l'autoroute
Sur l'autoroute
Messages : 799
Inscription : 14 avr. 2014, 21:19
: : :
Modèle : [Espace I 2.1 TD]
Finition : TurboD
Année : 1990
: : :
: : :

Re: Clavette coulissante étrier arrière

Message non lu par Baccaronze »

Ca me paraît beaucoup, sur mes voitures, dont l espace 1, j'essaye de me regler a 5 crans, surtout que ca "prend" assez vite des crans au fur et a mesure, on arrive vite a 7 ou 8, alors en partant de 12... :mrgreen:

Sur le 1 bleu, j avais réussi a corriger le déséquilibre a peu pres, mais je ne sais plus la cause.
Sur le gris, me semble que c est correct de ce côté là.

Les seances de drift, je les faisais sur une petite route peu fréquentée, j aime pas trop me faire remarquer ( dit il en allant quotidiennement bosser en AX rouge... :lol: )

.
Espace 1 TurboD 1990, 259.128 kms.
Avatar de l’utilisateur
Sigma
Fou (folle) du volant
Fou (folle) du volant
Messages : 1422
Inscription : 11 août 2022, 19:21
: : :
Modèle : [Espace II 2.1 TD]
Finition : Base
Année : 1994
: : :
: : :
Localisation : en dérapage

Re: Clavette coulissante étrier arrière

Message non lu par Sigma »

Je me suis retapé tout mon énorme sujet de "remise en route", histoire de voir si j'avais posté cette info de crans.
Et je n'ai rien trouvé! Pourtant qu'est-ce que j'ai pu tartiner comme mesures et valeurs diverses...

Donc mille excuses, cette valeur doit correspondre à une autre voiture (surement la 306 qui avait l'une de ses garnitures AR en morceaux dans la flasque) du coup je me suis embrouillé tout seul avec toutes ces docs techniques :oops:
Effectivement sur mon 2, l'ancien goulamas de proprio (ou plutôt son goulamas de garagiste) avait réglé la course frein à main à 2 crans... trop peu, j'avais juste rallongé jusqu'à 7 ou 8 crans pour avoir un jeu suffisant pour que le rattrapage puisse fonctionner.
Renault Espace II RN J8S 1994 290000Km (le Sapin de noël), CG véhicule collection depuis le 09/2024 :mrgreen:
Peugeot 306 Berline "Symbio" 1.9D XUD9 1997 258000Km (Farce à la Rouille)
bato29
Passager(ère)
Passager(ère)
Messages : 11
Inscription : 06 janv. 2020, 18:28
: : :
Modèle : [Espace II 2.1 TD]
Finition : RT
Année : 1995
: : :
: : :

Re: Clavette coulissante étrier arrière

Message non lu par bato29 »

Bonsoir,
merci à tout le monde pour vos avis et remarques toutes très intéressantes :)
finalement j'ai fait ça à la "sénégalaise" un bout de cornière, un poste à souder, une meuleuse et une perceuse.
voila la voiture sur ses 4 roues!
6 heures de boulot en attendant le kit NOS Renault d'origine qui vient d'Autriche (merci I-B)
Demain réglage du frein à main et puis vidange de la boite de vitesse, mais ça c'est une autre histoire :)
(je ne sais toujours pas mettre de photos :( )
Avatar de l’utilisateur
LeJeune6troeniste
Fou (folle) du volant
Fou (folle) du volant
Messages : 2514
Inscription : 01 juil. 2019, 18:39
: : :
Modèle : [Espace IV 2.0 T 165 BVM]
Finition : Privilège
Année : 2004
: : :
: : :

Re: Clavette coulissante étrier arrière

Message non lu par LeJeune6troeniste »

Bonjour,

Pour les photos, il y a un tuto qui traine. Je dois aller me coucher alors je ne vais pas chercher le lien (désolé :mrgreen: :mrgreen: :mrgreen: ) mais c'est relativement facile à trouver, l'endroit est logique de mémoire. Tout le détail y est, mais en gros quand tu veux poster : "Editeur avancé et prévisualisation" :arrow: "Pièces jointes" :arrow: "Ajouter des fichiers"

Une fois tes fichiers choisis et ajoutés dans l'hébergeur du forum, tu peux modifier leur emplacement dans la zone de texte et voir si ça rend comme dans la tête en prévisualisant. Bon surf, bons posts :wink:
Espace IV 2.0T Privilège BVM de 04/2004 8) Bleu Orage, 248 878 km, dans la famille depuis 06/2014 et 87 898
:arrow: A deux doigts de décrocher son CT pour ses 21 ans !
Espace IV 2.0T Alyum Plus BVM de 01/2007 Noir Nacré, qui a servi de 07/19 à 11/21 sur 18 108 km, vendu
VW Golf III 1,8 Syncro de 10/1995 8), 293 989 km
Jaguar XJ40 3,6 BVA Sovereign de 02/1989 8), 92 607 km au total et ce depuis 2001 :cry: en travaux
Avatar de l’utilisateur
CurvyEspace
Conduite accompagnée
Conduite accompagnée
Messages : 202
Inscription : 12 févr. 2023, 18:10
: : :
Modèle : [Grand Espace III 2.2 DT]
Finition : RXT
Année : 1998
: : :
: : :
Localisation : Nantes

Re: Clavette coulissante étrier arrière

Message non lu par CurvyEspace »

LeJeune6troeniste a écrit : 16 sept. 2024, 00:32 Pour les photos, il y a un tuto qui traine. Je dois aller me coucher alors je ne vais pas chercher le lien (désolé :mrgreen: :mrgreen: :mrgreen: )
Je prends le relais :mrgreen:

Le tuto est par ici
Grand Espace III 2.2 dT RXT (JE0PL) Gris Titane 647 - 01/12/1998 - 405 500 km - Moteur G8T740 - Multiplexé
Espace III 2.0 RTE (JE0A) Vert Lichen 297 - 29/12/1997 - 288 000 km
Avatar de l’utilisateur
Sigma
Fou (folle) du volant
Fou (folle) du volant
Messages : 1422
Inscription : 11 août 2022, 19:21
: : :
Modèle : [Espace II 2.1 TD]
Finition : Base
Année : 1994
: : :
: : :
Localisation : en dérapage

Re: Clavette coulissante étrier arrière

Message non lu par Sigma »

bato29 a écrit : 15 sept. 2024, 20:44 Demain réglage du frein à main et puis vidange de la boite de vitesse, mais ça c'est une autre histoire :)
Salut
j'espère que tu as la bonne clef ou douille pour les bouchons de boite :wink:
Il faut un carré femelle 10mm x 10mm... les anciennes clefs Facom ou Wilmonda sont en étoile: plus pratiques pour avoir le bon angle, surtout si on ne lève pas la voiture.
Et attention c'est du M16 conique, donc ne pas trop serrer les bouchons au remontage.

Bon courage pour la suite!
Renault Espace II RN J8S 1994 290000Km (le Sapin de noël), CG véhicule collection depuis le 09/2024 :mrgreen:
Peugeot 306 Berline "Symbio" 1.9D XUD9 1997 258000Km (Farce à la Rouille)
marc06
Sur la nationale
Sur la nationale
Messages : 476
Inscription : 04 avr. 2016, 18:51
: : :
Modèle : [Espace II 2.1 TD]
Finition : Base
Année : 1994
: : :
2ème modèle : [Espace II 2.1 TD]
finition : RT
Année : 1995
: : :
3ème modèle : [Autre]
Localisation : NICE

Re: Clavette coulissante étrier arrière

Message non lu par marc06 »

Bjratous !

Je fais le pari que Bato va "ramer" et n' aura pas le bouchon de boite !!! :) c est quasiment soudé...
Faudra passer par le contact de marche arriere,désolé...

Merci Sigma pour toutes tes réponses + docus ! tres fort de trouver tout ça !

a+ marc
Les 640 000 kms sont passés ! Le million ! le million ! :lol:
+ 1 Suzuki 500 Gamma de 85 + 1 Kawa 750 H2 de 73
+ 1 ancetre... Le Zebre de 1912 !
Répondre
